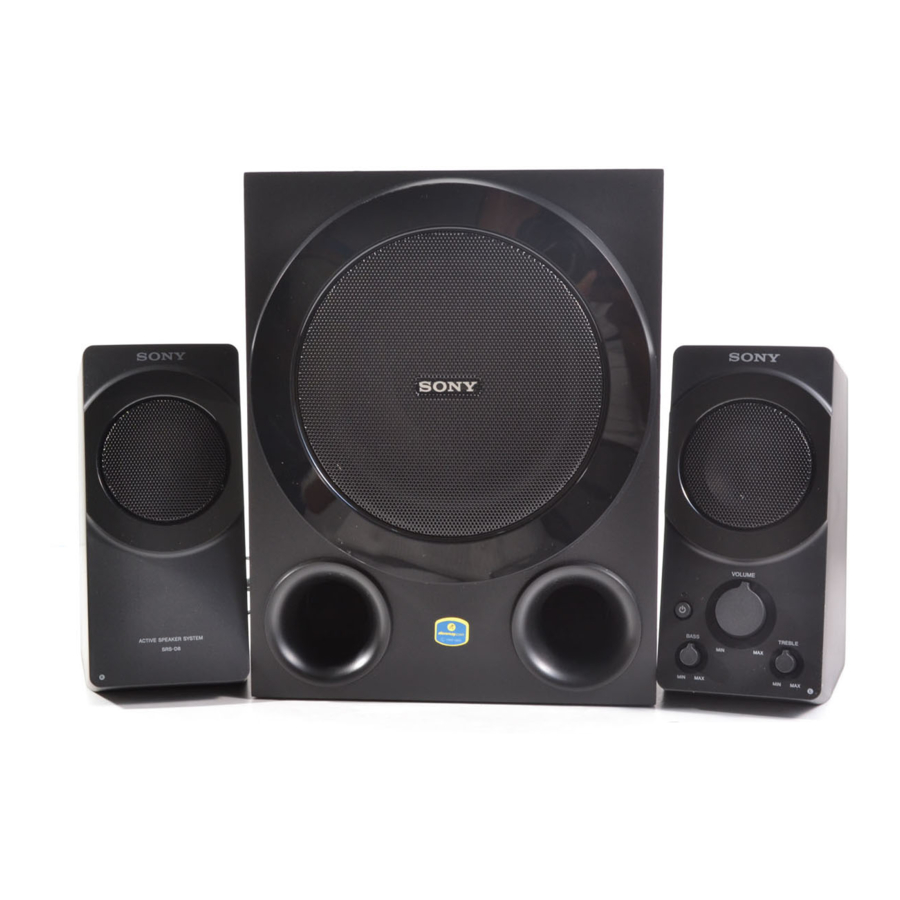

Sony SRS-D8 - Aktív hangszórórendszer kézikönyve

Tartalom

1 Bevezetés
2 Alkatrészek azonosítása
3 Áramforrások
4 A rendszer csatlakoztatása
5 Zenehallgatás
6 Az automatikus bekapcsolás funkcióról
7 Hibaelhárítás
8 Műszaki adatok
9 Kézikönyv letöltése
10 Más nyelveken

Bevezetés

A tűz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek.
Az áramütés kockázatának csökkentése érdekében ne nyissa fel a szekrényt.
A szervizelést csak szakképzett személyzet végezheti.
A tűz kockázatának csökkentése érdekében ne takarja le a készülék szellőzőnyílását újságpapírral, asztalterítővel, függönnyel stb. Ne helyezzen nyílt lángforrást, például gyertyát a készülékre.
A tűz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket csepegésnek vagy fröccsenésnek, és ne helyezzen rá folyadékkal teli tárgyakat, például vázákat.
Ne telepítse a készüléket zárt térbe, például könyvespolcra vagy beépített szekrénybe.
Mivel a fő csatlakozódugó szolgál a rendszer leválasztására a hálózatról, csatlakoztassa a rendszert egy könnyen hozzáférhető váltóáramú aljzathoz. Ha bármilyen rendellenességet észlel a rendszerben, azonnal húzza ki a fő csatlakozódugót a váltóáramú aljzatból. A rendszer nincs leválasztva a hálózatról, amíg az a váltóáramú aljzathoz van csatlakoztatva, még akkor is, ha maga a rendszer ki van kapcsolva.

Felhívjuk a figyelmét, hogy a jelen kézikönyvben kifejezetten nem jóváhagyott bármilyen változtatás vagy módosítás érvénytelenítheti a berendezés üzemeltetésére vonatkozó jogosultságát.

Régi elektromos és elektronikus berendezések ártalmatlanítása (az Európai Unióban és más, elkülönített gyűjtési rendszerrel rendelkező európai országokban alkalmazható)

Óvintézkedések a biztonsággal kapcsolatban
A típustábla a bal oldali hangszóró alsó külső részén található.

A rendszer üzemeltetése előtt győződjön meg arról, hogy a rendszer üzemi feszültsége megegyezik a helyi áramellátás feszültségével.

Hol vásárolták az üzemi feszültséget
Ausztrália/Új-Zéland/Tajvan	120 V – 240 V AC, 50/60 Hz
Egyéb országok/régiók	100 V – 240 V AC, 50/60 Hz

Csak a mellékelt váltóáramú adaptert használja.

Óvintézkedések a működéssel kapcsolatban

Ha bármilyen szilárd tárgy vagy folyadék esik a rendszerbe, a további üzemeltetés előtt vizsgáltassa meg a rendszert szakképzett személyzettel.
Bár a műholdas hangszórók mágnesesen árnyékoltak, a mélynyomó nem, ezért ne hagyjon rögzített szalagokat, órákat, személyi hitelkártyákat vagy mágneses kódolású floppy lemezeket a rendszer előtt hosszabb ideig.

Elhelyezéssel kapcsolatban

Ne helyezze a rendszert ferde helyzetbe.
Ne hagyja a rendszert hőforrások közelében, vagy olyan helyen, amely közvetlen napfénynek, túlzott pornak, nedvességnek, esőnek vagy mechanikai ütésnek van kitéve.

Tisztítással kapcsolatban
Ne használjon alkoholt, benzint vagy hígítót a szekrény tisztításához.

Ha a TV-kép vagy a monitor kijelzője mágnesesen torzul, ha a rendszer közelébe helyezik

Bár a műholdas hangszórók mágnesesen árnyékoltak, a mélynyomó nem, és előfordulhat, hogy egyes TV-készülékek/számítógépek képe mágnesesen torzul. Ilyen esetben kapcsolja ki egyszer a TV-készülék/számítógép tápellátását, majd 15-30 perc elteltével kapcsolja be újra. Számítógép esetén tegyen megfelelő intézkedéseket, például adattárolást a kikapcsolás előtt.
Ha nem tapasztalható javulás, helyezze a rendszert távolabb a TV-készüléktől/számítógéptől.

Ha bármilyen kérdése vagy problémája van a rendszerrel kapcsolatban, amelyre nem tér ki ez a kézikönyv, forduljon a legközelebbi Sony márkakereskedőhöz.

Alkatrészek azonosítása

(Lásd az A. ábrát)

Bal hangszóró (elöl)
Tápellátás jelző
(tápellátás) gomb
BASS (basszus) vezérlés
VOLUME (hangerő) vezérlés
TREBLE (magas) vezérlés
Mélynyomó (elöl)
Szürke dugó
Jobb hangszóró (elöl)
Piros dugó
Bal hangszóró (hátul)
PHONES (fejhallgató) csatlakozó
INPUT 1 (sztereó mini) csatlakozó
INPUT 2 R csatlakozó
INPUT 2 L csatlakozó
Piros jelzés
Rch (jobb hangszóró) csatlakozó
SUBWOOFER (mélynyomó) csatlakozó
DC IN 18V csatlakozó

Áramforrások

(Lásd a B. ábrát)

Csatlakoztassa a váltóáramú adaptert a DC IN 18V csatlakozóhoz.

Megjegyzések a váltóáramú adapterrel kapcsolatban

Csak a mellékelt váltóáramú adaptert használja. A rendszer károsodásának elkerülése érdekében ne használjon más váltóáramú adaptert.
Dugja be a váltóáramú adaptert egy közeli váltóáramú aljzatba. Probléma esetén azonnal húzza ki a váltóáramú aljzatból.
Ne helyezze a váltóáramú adaptert könyvespolcra vagy zárt helyre, például szekrénybe.
A tűz vagy áramütés elkerülése érdekében ne használja a váltóáramú adaptert folyadéknak vagy nedvességnek kitett helyen. Ezenkívül ne helyezzen folyadékkal töltött edényeket, például vázákat stb. a váltóáramú adapterre.
A mellékelt váltóáramú tápkábel csak ehhez a rendszerhez használható. Ne használja más eszközzel.

A rendszer csatlakoztatása

(Lásd a C. ábrát)

Csatlakoztassa a jobb hangszóró piros dugóját a pirossal jelölt csatlakozóhoz, a mélynyomó szürke dugóját pedig a bal hangszóró hátulján található SUBWOOFER csatlakozóhoz.
Csatlakoztassa a rendszert egy forráseszközhöz.
A részletekért olvassa el az egyes csatlakoztatott eszközökhöz mellékelt használati utasításokat.

Ha a rendszer egy forráseszköz monaurális csatlakozójához van csatlakoztatva
Előfordulhat, hogy a hang nem jön át a jobb hangszórón.

Megjegyzések
Ha a rendszert egy beépített rádióval vagy tunerrel rendelkező eszközön keresztül csatlakoztatja, előfordulhat, hogy a rádióadások vagy a TV-hang nem fogható, vagy az érzékenység jelentősen csökkenhet.

Ha a PC hangerőszabályozása (fő hangerő, WAV hangerő stb.) alacsony, a hang nem elegendő. Ha igen, tekerje fel a PC hangját. A PC hangerőszabályozásával kapcsolatos részletekért olvassa el a használati utasításokat.
Győződjön meg arról, hogy a sztereó mini dugó és a forráseszköz csatlakozója megfelelően van csatlakoztatva. (Lásd a D. ábrát)
Győződjön meg arról, hogy a bal hangszóró megfelelően van csatlakoztatva a jobb hangszóróhoz és a mélynyomóhoz. Ha helytelenül csatlakoztatja, előfordulhat, hogy a mélynyomó nem ad ki mély hangot, vagy a jobb hangszóró hangja torzul. Hagyja abba a használatot, mert meghibásodás következhet be.
Ügyeljen arra, hogy csökkentse a forráseszköz (PC, TV stb.) hangerejét, és kapcsolja ki a rendszert, amikor kihúzza a hangkábelt a forráseszközből. Ha a hangkábelt a forráseszköz (PC, TV stb.) működése közben húzza ki, a berendezés vagy a füle károsodhat a váratlanul hangos hang miatt.

Zenehallgatás

Először tekerje le a rendszer hangerejét. Ha a rendszert a fejhallgató kimenetéhez csatlakoztatja, tekerje le a forráseszköz hangerejét.

Nyomja meg a gombot a bekapcsoláshoz.
A tápellátás jelzőfény világít.
Indítsa el a forráseszköz lejátszását.
Állítsa be a hangerőt.
VOLUME (hangerő) vezérlés: Beállítja a teljes hangerőt.
BASS (basszus) vezérlés: Beállítja a mély hangot. Állítsa a basszus hangerejét torzításmentes szintre a rendszer károsodásának elkerülése érdekében.
TREBLE (magas) vezérlés: Beállítja a magas hangot.

A rendszer kikapcsolásához
Nyomja meg a gombot. A tápellátás jelzőfény kialszik.

Fejhallgató/fülhallgató használatához
Csatlakoztassa őket a PHONES (fejhallgató) csatlakozóhoz.

Megjegyzések

Ha a forráseszköz rendelkezik basszuskiemelés funkcióval vagy hangszínszabályzó funkcióval, állítsa ki. Ha ezek a funkciók be vannak kapcsolva, a hang torzulhat.
Ha fejhallgató/fülhallgató van csatlakoztatva, a basszus és a magas hangszín vezérlő funkció nem működik.
Ha a rendszer hangereje, a basszus és a magas hangszín szintje magas, a csatlakoztatott eszköz hangerőbeállításától vagy a PC-n lévő szoftver hangerőbeállításától függően a hangszóró hangja elnémulhat. Ezt a védelmi áramkör okozza, és nem meghibásodás. Ebben az esetben tekerje le a hangerőt, a basszust és a magas hangszínt.

Az automatikus bekapcsolás funkcióról

Ha körülbelül 25 percig vagy annál tovább nincs bemeneti jel, a rendszer automatikusan kikapcsol. Ha a gomb ON (benyomott) helyzetben van, és bemeneti jel érkezik, a rendszer automatikusan bekapcsol. Ez a funkció a rendszer használatától függően nem működhet.

Megjegyzések

Ha a bemeneti jelszint túl alacsony, a rendszer nem kapcsol be automatikusan.
Ha a közelben mikrohullámokat generáló eszköz, például mobiltelefon található, a rendszer véletlenül bekapcsolhat az eszköz által.
Ha mobiltelefon van csatlakoztatva a rendszerhez, a rendszer véletlenül bekapcsolhat zaj vagy bejövő hívás miatt. Mobiltelefon csatlakoztatásakor manuálisan kapcsolja be/ki a rendszert a gombbal.
Előfordulhat, hogy a rendszer nem kapcsol ki automatikusan a fogadott zaj miatt, a forráseszköztől függően.
Ha nincs eszköz csatlakoztatva, előfordulhat, hogy a rendszer nem kapcsol ki automatikusan, vagy véletlenül bekapcsolhat.
Előfordulhat, hogy a bemeneti jel eleje nem hallható, a bemeneti jelszinttől függően.
Amíg a rendszer nem fogad bemeneti jelet, és nem kapcsol be automatikusan, nem lesz hallható hang.
Ha felügyelet nélkül hagyja a rendszert, nyomja meg a gombot OFF (ki) állásba a meghibásodás elkerülése érdekében.
Ha a tápellátás automatikusan kikapcsol, a gomb ON (benyomott) helyzetben marad, de a tápellátás jelzőfény kialszik. A rendszer automatikusan újra bekapcsol, amikor bemeneti jelet fogad, és a tápellátás jelzőfény kigyullad. Manuálisan is bekapcsolhatja újra a rendszer kikapcsolásával, majd újbóli bekapcsolásával.

Hibaelhárítás

Ha bármilyen problémát tapasztal a hangszórórendszerrel kapcsolatban, ellenőrizze a következő listát, és tegye meg a javasolt intézkedéseket. A csatlakoztatással kapcsolatos részletekért olvassa el az egyes csatlakoztatott eszközökhöz mellékelt használati utasításokat is. Ha a probléma továbbra is fennáll, forduljon a legközelebbi Sony márkakereskedőhöz.

Nincs hang / Alacsony hangerőszint

Ellenőrizze, hogy a rendszer és a forráseszköz is be van-e kapcsolva.
Tekerje fel a rendszer hangerejét.
Tekerje fel a forráseszköz hangerejét a lehető legmagasabbra a torzítás megjelenése előtt. A hangerőszabályozással kapcsolatos részletekért olvassa el az eszközhöz mellékelt használati utasításokat.
Győződjön meg arról, hogy minden csatlakozás megfelelően történt. Ha a hangkábel (sztereó mini) (mellékelve) a hangkimeneti csatlakozóhoz van csatlakoztatva, a hangerőszint alacsony lehet. Ebben az esetben csatlakoztassa a fejhallgató (sztereó-mini) csatlakozóhoz.
Ha a PC hangerőszabályozásának némítás funkciója be van állítva, szüntesse meg.
Ellenőrizze, hogy van-e fejhallgató csatlakoztatva. Ha igen, húzza ki őket. 
Húzza ki a hangkábelt a rendszerből és a PC-ből vagy a forráseszközből, majd csatlakoztassa újra szilárdan.
Győződjön meg arról, hogy a PC hangegyensúlya középre van állítva.
Ha a forráseszköz az INPUT 1 (sztereó mini) és az INPUT 2 csatlakozóhoz is csatlakoztatva van, a hangerő csökkenhet. Ebben az esetben húzza ki az egyik csatlakozót.

Torz hang

Tekerje le a forráseszköz hangerejét arra a pontra, ahol a hang már nem torz. A hangerőszabályozással kapcsolatos részletekért olvassa el az eszközhöz mellékelt használati utasításokat.
Ha a forráseszköz rendelkezik basszuskiemelés funkcióval, állítsa ki.
Tekerje le a rendszer hangerejét.
Győződjön meg arról, hogy minden csatlakozás megfelelően történt. Ha a hangkimeneti csatlakozóhoz (nem tartozék) tartozó hangkábel a fejhallgató (sztereó-mini) csatlakozóhoz van csatlakoztatva, a hang torzulhat. Ebben az esetben csatlakoztassa a hangkimeneti csatlakozóhoz.

Zúgás vagy zaj van a rendszer kimenetén

Győződjön meg arról, hogy minden csatlakozás megfelelően történt.
Győződjön meg arról, hogy nincsenek audioeszközök túl közel a TV-készülékhez.

Zaj van a PC hangjában

Ha a forráseszköz PC, csatlakoztassa a hangkábelt (sztereó mini) (mellékelve) a PC főegységének fejhallgató csatlakozójához, ne a PC monitorjához.

A hang csak az egyik műholdas hangszórón keresztül jön

Ha a rendszert egy forráseszköz monaurális csatlakozójához csatlakoztatja, előfordulhat, hogy a hang csak az egyik műholdas hangszórón keresztül jön.

TV-hez csatlakoztatva a rendszer nem kapcsol ki automatikusan

Ha a hangkábel (sztereó mini) (mellékelve) a TV fejhallgató csatlakozójához van csatlakoztatva, az Auto Power (automatikus bekapcsolás) funkció a TV-modelltől függően nem működhet. Ebben az esetben húzza ki a hangkábelt, majd csatlakoztassa a TV hangkimeneti csatlakozóját és a rendszer INPUT 2 csatlakozóját egy megfelelő hangkábellel (nem tartozék).

A TV indítási hangja hallható a rendszerből

TV-hang hallgatásakor először kapcsolja be a TV-t, majd kapcsolja be a rendszert.

Műszaki adatok

Hangszóró rész
Hangszórórendszer
Műholdas hangszóró: 60 mm, teljes tartomány, mágnesesen árnyékolt
Mélynyomó: 160 mm

Ház típusa
Műholdas hangszóró: Zárt
Mélynyomó: Bass reflex

Impedancia
Műholdas hangszóró: 8 Ω
Mélynyomó: 3,6 Ω

Erősítő rész
Referencia kimeneti teljesítmény
Műholdas hangszóró: 15 W + 15 W (10% T.H.D., 1 kHz, 8 Ω)
Mélynyomó: 30 W (10% T. H.D., 100 Hz, 3,6 Ω)

Bemenet
Sztereó mini csatlakozó × 1
RCA csatlakozó × 1

Bemeneti impedancia
6 kΩ (1 kHz-en)

Kimenet
Sztereó mini csatlakozó × 1
(PHONES (fejhallgató))

Általános tápellátás
DC 18 V (mellékelt váltóáramú adapter)

Méretek (sz/ma/mé)
Műholdas hangszóró: Kb. 109 × 212 × 140 mm
Mélynyomó: Kb. 240 × 310 × 318 mm

Tömeg
Bal hangszóró: Kb. 650 g
Jobb hangszóró: Kb. 600 g
Mélynyomó: Kb. 4000 g

Mellékelt tartozékok
Váltóáramú adapter (1)
Váltóáramú tápkábel* (1)
Audiokábel sztereó mini dugóval (kb. 1,0 m) (1)
Használati utasítás (1)
* A mellékelt váltóáramú tápkábel csak ehhez a rendszerhez használható. Ne használja más eszközzel.

A tervezés és a műszaki adatok előzetes értesítés nélkül változhatnak.
