Sony SRS-D8 - Aktiivikaiutinjärjestelmän käyttöohje

Johdanto

Tulipalon tai sähköiskun vaaran vähentämiseksi älä altista tätä laitetta sateelle tai kosteudelle.
Sähköiskun vaaran vähentämiseksi älä avaa koteloa.
Anna huolto vain pätevän henkilöstön tehtäväksi.
Tulipalon vaaran vähentämiseksi älä peitä laitteen tuuletusaukkoja sanomalehdillä, pöytäliinoilla, verhoilla jne. Älä aseta avotulen lähteitä, kuten sytytettyjä kynttilöitä, laitteen päälle.
Tulipalon tai sähköiskun vaaran vähentämiseksi älä altista tätä laitetta tippuvalle tai roiskuvalle vedelle, äläkä aseta nesteillä täytettyjä esineitä, kuten maljakoita, laitteen päälle.
Älä asenna laitetta ahtaaseen tilaan, kuten kirjahyllyyn tai sisäänrakennettuun kaappiin.
Koska pääpistoketta käytetään järjestelmän irrottamiseen verkkovirrasta, kytke järjestelmä helposti saavutettavissa olevaan pistorasiaan. Jos havaitset järjestelmässä epänormaaliutta, irrota pääpistoke välittömästi pistorasiasta. Järjestelmä ei ole irti verkkovirrasta niin kauan kuin se on kytketty pistorasiaan, vaikka itse järjestelmä olisi sammutettu.

Huomaa, että kaikki muutokset tai muokkaukset, joita ei ole nimenomaisesti hyväksytty tässä käyttöohjeessa, voivat mitätöidä oikeutesi käyttää tätä laitetta.

Vanhojen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan unionia ja muita Euroopan maita, joissa on erilliset keräysjärjestelmät)

Turvallisuutta koskevat varotoimet
Tyyppikilpi sijaitsee vasemman kaiuttimen pohjassa.

• Ennen järjestelmän käyttöä varmista, että järjestelmän käyttöjännite on sama kuin paikallisen virtalähteen jännite.

• Käytä vain mukana toimitettua AC-virtalähdettä.

Käyttöä koskevat varotoimet

• Jos järjestelmään putoaa kiinteitä esineitä tai nestettä, anna pätevän henkilöstön tarkistaa järjestelmä ennen sen jatkokäyttöä.
• Vaikka satelliittikaiuttimet on suojattu magneettisesti, subwooferia ei ole, joten älä jätä tallennettuja kasetteja, kelloja, henkilökohtaisia luottokortteja tai levykkeitä, joissa on magneettinen koodaus, järjestelmän eteen pitkäksi aikaa.

Sijoittelusta

• Älä aseta järjestelmää kaltevaan asentoon.
• Älä jätä järjestelmää lämmönlähteiden lähelle tai paikkaan, joka on alttiina suoralle auringonvalolle, liialliselle pölylle, kosteudelle, sateelle tai mekaaniselle iskulle.

Puhdistuksesta
Älä käytä alkoholia, bensiiniä tai tinneriä kotelon puhdistamiseen.

Jos TV-kuva tai näytön kuva vääristyy magneettisesti, kun se sijoitetaan tämän järjestelmän lähelle

Vaikka satelliittikaiuttimet on suojattu magneettisesti, subwooferia ei ole, ja joissakin tapauksissa joidenkin TV-vastaanottimien/henkilökohtaisten tietokoneiden kuva voi vääristyä magneettisesti. Sammuta tällaisessa tapauksessa TV-vastaanottimen/henkilökohtaisen tietokoneen virta kerran ja käynnistä se uudelleen 15–30 minuutin kuluttua. Henkilökohtaisen tietokoneen tapauksessa ryhdy asianmukaisiin toimenpiteisiin, kuten tietojen tallentamiseen, ennen sammuttamista.
Jos parannusta ei ole havaittavissa, sijoita järjestelmä kauemmas TV-vastaanottimesta/henkilökohtaisesta tietokoneesta.

Jos sinulla on kysymyksiä tai ongelmia, jotka koskevat tätä järjestelmää ja joita ei käsitellä tässä käyttöohjeessa, ota yhteyttä lähimpään Sony-jälleenmyyjään.

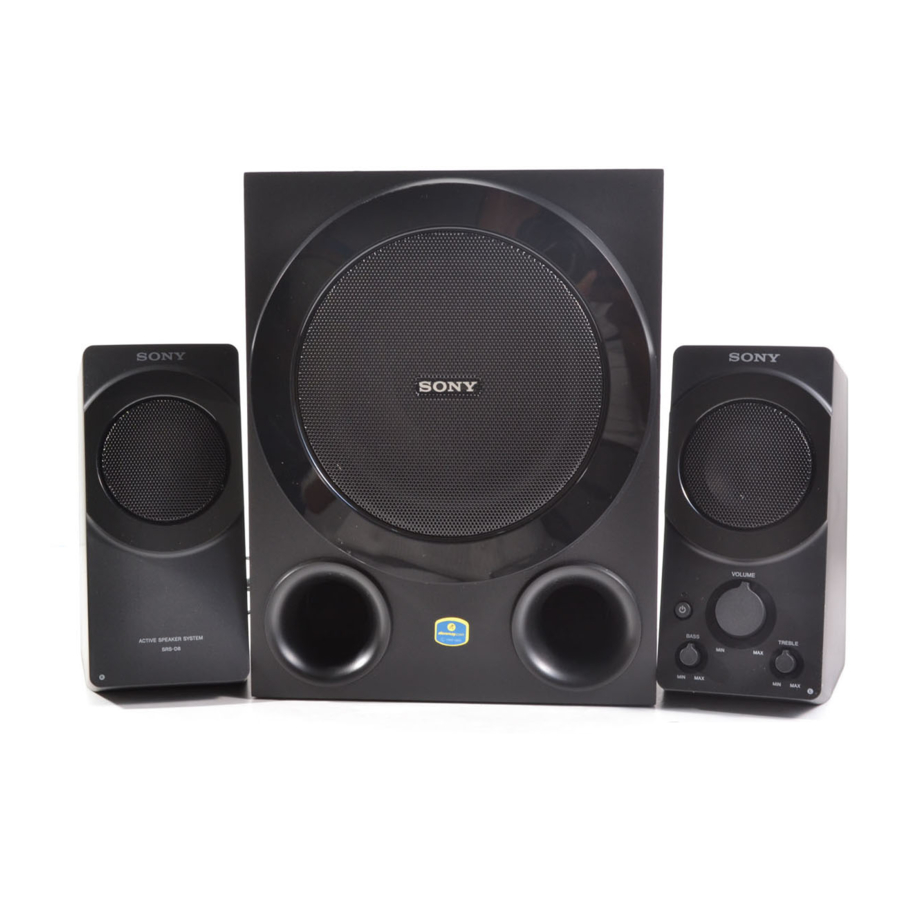

Osien tunnistaminen

(Katso kuva A)

1. Vasen kaiutin (etu)
2. Virran merkkivalo
3. (virta) painike
4. BASS (basso) säätö
5. VOLUME (äänenvoimakkuus) säätö
6. TREBLE (diskantti) säätö
7. Subwoofer (etu)
8. Harmaa pistoke
9. Oikea kaiutin (etu)
10. Punainen pistoke
11. Vasen kaiutin (taka)
12. PHONES (kuulokkeet) liitäntä
13. INPUT 1 (Stereo mini) liitäntä
14. INPUT 2 R liitäntä
15. INPUT 2 L liitäntä
16. Punainen merkki
17. Rch (oikea kaiutin) liitäntä
18. SUBWOOFER (subwoofer) liitäntä
19. DC IN 18V liitäntä

Virtalähteet

(Katso kuva B)

Kytke AC-virtalähde DC IN 18V -liitäntään.

Huomautuksia AC-virtalähteestä

• Käytä vain mukana toimitettua AC-virtalähdettä. Järjestelmän vahingoittumisen välttämiseksi älä käytä mitään muuta AC-virtalähdettä.
• Kytke AC-virtalähde lähellä olevaan pistorasiaan. Ongelmatilanteessa irrota pistoke välittömästi pistorasiasta.
• Älä aseta AC-virtalähdettä kirjahyllyyn tai ahtaaseen paikkaan, kuten kaappiin.
• Tulipalon tai sähköiskun välttämiseksi älä käytä AC-virtalähdettä paikassa, joka on alttiina nesteelle tai kosteudelle. Älä myöskään aseta nestetäytteisiä astioita, kuten maljakoita, AC-virtalähteen päälle.
• Mukana toimitettu AC-virtajohto on tarkoitettu vain tälle järjestelmälle. Älä käytä sitä minkään muun laitteen kanssa.

Järjestelmän kytkeminen

(Katso kuva C)

1. Kytke oikean kaiuttimen punainen pistoke punaiseksi merkittyyn liitäntään ja subwooferin harmaa pistoke vasemman kaiuttimen takana olevaan SUBWOOFER-liitäntään.
2. Kytke järjestelmä lähdelaitteeseen.
   Katso lisätietoja kunkin liitetyn laitteen mukana toimitetuista käyttöohjeista.

Kun järjestelmä on kytketty lähdelaitteen monoliitäntään
Ääni ei välttämättä kuulu oikeasta kaiuttimesta.

Huomautuksia
Jos järjestelmä kytketään laitteeseen, jossa on sisäänrakennettu radio tai viritin, radiolähetyksiä tai TV-ääntä ei ehkä vastaanoteta, tai herkkyys voi heikentyä merkittävästi.

• Jos PC:n äänenvoimakkuuden säätö (päääänenvoimakkuus, WAV-äänenvoimakkuus jne.) on alhainen, ääni ei välttämättä riitä. Jos näin on, lisää PC:n ääntä. Lisätietoja äänenvoimakkuuden säätämisestä PC:ssä on sen käyttöohjeissa.
• Varmista, että stereominipistokkeen ja lähdelaitteen liitännän välinen kytkentä on tehty oikein. (Katso kuva D)

• Varmista, että vasen kaiutin on kytketty oikein oikeaan kaiuttimeen ja subwoofereihin. Jos kytket väärin, subwoofer ei välttämättä tuota matalaa ääntä tai oikean kaiuttimen ääni voi vääristyä. Lopeta käyttö, koska siitä voi aiheutua toimintahäiriö.
• Muista pienentää lähdelaitteen (PC, TV jne.) äänenvoimakkuutta ja sammuttaa järjestelmä, kun irrotat audiokaapelin lähdelaitteesta. Jos irrotat audiokaapelin, kun lähdelaite (PC, TV jne.) on käynnissä, odottamaton kova ääni voi vahingoittaa laitteita tai korviasi.

Äänen kuuntelu

Pienennä ensin tämän järjestelmän äänenvoimakkuutta. Kun kytket järjestelmän kuulokeliitäntään, pienennä lähdelaitteen äänenvoimakkuutta.

1. Kytke virta päälle painamalla -painiketta.
   Virran merkkivalo syttyy.
2. Aloita lähdelaitteen toisto.
3. Säädä äänenvoimakkuutta.
   VOLUME (äänenvoimakkuus) säätö: Säätää kokonaisäänenvoimakkuutta.
   BASS (basso) säätö: Säätää matalaa ääntä. Aseta basson äänenvoimakkuus vääristymättömälle tasolle järjestelmän vahingoittumisen estämiseksi.
   TREBLE (diskantti) säätö: Säätää korkeaa ääntä.

Järjestelmän sammuttaminen
Paina -painiketta. Virran merkkivalo sammuu.

Kuulokkeiden käyttö
Kytke ne PHONES (kuulokkeet) -liitäntään.

Huomautuksia

• Jos lähdelaitteessa on bassonkorostustoiminto tai taajuuskorjaintoiminto, aseta se pois päältä. Jos nämä toiminnot ovat päällä, ääni voi vääristyä.
• Jos kuulokkeet on kytketty, basso- ja diskanttisäätötoiminto ei toimi.
• Jos järjestelmän äänenvoimakkuus, basso- ja diskanttitaso on korkea, liitetyn laitteen äänenvoimakkuusasetuksesta tai PC:n ohjelmiston äänenvoimakkuusasetuksesta riippuen kaiuttimen ääni voi mykistyä. Tämä johtuu suojapiiristä, eikä se ole toimintahäiriö. Pienennä tässä tapauksessa äänenvoimakkuutta, bassoa ja diskanttia vastaavasti.

Tietoja automaattisesta virrankatkaisutoiminnosta

Jos signaalia ei syötetä noin 25 minuuttiin tai pidempään, järjestelmä sammuu automaattisesti. Kun -painike on ON (painettu) -asennossa ja signaali syötetään, järjestelmä käynnistyy automaattisesti. Tämä toiminto ei välttämättä toimi riippuen siitä, miten järjestelmää käytetään.

Huomautuksia

• Jos tulosignaalin taso on liian alhainen, järjestelmä ei käynnisty automaattisesti.
• Jos lähellä on mikroaaltoja tuottava laite, kuten matkapuhelin, laite voi käynnistää järjestelmän tahattomasti.
• Jos matkapuhelin on kytketty järjestelmään, järjestelmä voi käynnistyä tahattomasti kohinan tai saapuvan puhelun vuoksi. Kun kytket matkapuhelimen, kytke järjestelmä päälle/pois päältä manuaalisesti -painikkeella.
• Järjestelmä ei välttämättä sammu automaattisesti vastaanotetun kohinan vuoksi lähdelaitteesta riippuen.
• Jos laitetta ei ole kytketty, järjestelmä ei välttämättä sammu automaattisesti tai se voi käynnistyä tahattomasti.
• Tulosignaalin alkua ei välttämättä kuulla tulosignaalin tasosta riippuen.
• Ennen kuin järjestelmä vastaanottaa tulosignaalin ja käynnistyy automaattisesti, ääntä ei kuulu.
• Kun jätät järjestelmän ilman valvontaa, paina -painiketta OFF (pois) -asentoon toimintahäiriön estämiseksi.
• Jos virta katkaistaan automaattisesti, -painike pysyy ON (painettu) -asennossa, mutta virran merkkivalo sammuu. Järjestelmä käynnistyy uudelleen automaattisesti, kun tulosignaali vastaanotetaan, ja virran merkkivalo syttyy. Voit käynnistää sen uudelleen manuaalisesti sammuttamalla järjestelmän ja käynnistämällä sen sitten uudelleen.

Vianmääritys

Jos kaiutinjärjestelmässä ilmenee ongelmia, tarkista seuraava luettelo ja ryhdy ehdotettuihin toimenpiteisiin. Katso myös kunkin liitetyn laitteen mukana toimitetuista käyttöohjeista lisätietoja liittämisestä. Jos ongelma jatkuu, ota yhteyttä lähimpään Sony-jälleenmyyjään.

Ei ääntä / Alhainen äänenvoimakkuus

• Tarkista, että sekä tämä järjestelmä että lähdelaite on kytketty päälle.
• Lisää järjestelmän äänenvoimakkuutta.
• Lisää lähdelaitteen äänenvoimakkuutta mahdollisimman suureksi ennen vääristymän alkamista. Lisätietoja äänenvoimakkuuden säätämisestä on laitteen mukana toimitetuissa käyttöohjeissa.
• Varmista, että kaikki liitännät on tehty oikein. Jos audiokaapeli (stereomini) (mukana) on kytketty audio out -liitäntään, äänenvoimakkuus voi olla alhainen. Kytke tässä tapauksessa kuulokeliitäntään (stereomini).
• Jos PC:n äänenvoimakkuuden säädön mykistystoiminto on asetettu, peruuta se.
• Tarkista, onko kuulokkeet kytketty. Jos on, irrota ne. 
• Irrota audiokaapeli järjestelmästä ja PC:stä tai lähdelaitteesta ja kytke se sitten uudelleen tiukasti.
• Varmista, että PC:n äänen tasapaino on asetettu keskelle.
• Jos lähdelaite on kytketty sekä INPUT 1 (Stereo mini) että INPUT 2 -liitäntöihin, äänenvoimakkuus voi vaimeta. Irrota tässä tapauksessa jompikumpi liitännöistä.

Vääristynyt ääni

• Pienennä lähdelaitteen äänenvoimakkuutta siihen pisteeseen, jossa ääni ei enää vääristy. Lisätietoja äänenvoimakkuuden säätämisestä on laitteen mukana toimitetuissa käyttöohjeissa.
• Jos lähdelaitteessa on bassonkorostustoiminto, aseta se pois päältä.
• Pienennä järjestelmän äänenvoimakkuutta.
• Varmista, että kaikki liitännät on tehty oikein. Jos audiokaapeli audio out -liitäntää varten (ei mukana) on kytketty kuulokeliitäntään (stereomini), ääni voi vääristyä. Kytke tässä tapauksessa audio out -liitäntään.

Järjestelmän ulostulossa on huminaa tai kohinaa

• Varmista, että kaikki liitännät on tehty oikein.
• Varmista, että äänilaitteita ei ole sijoitettu liian lähelle TV-vastaanotinta.

PC:n äänestä kuuluu kohinaa

Jos lähdelaite on PC, kytke audiokaapeli (stereomini) (mukana) PC:n pääyksikön kuulokeliitäntään, ei PC:n näyttöön.

Ääni kuuluu vain yhdestä satelliittikaiuttimesta

Jos järjestelmä kytketään lähdelaitteen monoliitäntään, ääni voi kuulua vain yhdestä satelliittikaiuttimesta.

Kun järjestelmä on kytketty TV:seen, se ei sammu automaattisesti

Jos audiokaapeli (stereomini) (mukana) on kytketty TV:n kuulokeliitäntään, automaattinen virrankatkaisutoiminto ei välttämättä toimi TV-mallista riippuen. Irrota tässä tapauksessa audiokaapeli ja kytke sitten TV:n audio out -liitäntä ja tämän järjestelmän INPUT 2 -liitäntä sopivalla audiokaapelilla (ei mukana).

TV:n käynnistysääni kuuluu järjestelmästä

Kun kuuntelet TV-ääntä, kytke ensin TV:n virta päälle ja kytke sitten järjestelmä päälle.

Tekniset tiedot

Kaiutinosa
Kaiutinjärjestelmä
Satelliittikaiutin: 60 mm, täyden alueen, magneettisesti suojattu
Subwoofer: 160 mm

Kotelon tyyppi
Satelliittikaiutin: Suljettu
Subwoofer: Bassorefleksi

Impedanssi
Satelliittikaiutin: 8 Ω
Subwoofer: 3,6 Ω

Vahvistinosa
Viiteulostuloteho
Satelliittikaiutin: 15 W + 15 W (10 % T.H.D., 1 kHz, 8 Ω)
Subwoofer: 30 W (10 % T. H.D., 100 Hz, 3,6 Ω)

Tulo
Stereomini-liitäntä × 1
RCA-liitäntä × 1

Tuloimpedanssi
6 kΩ (1 kHz:llä)

Ulostulo
Stereomini-liitäntä × 1
(PHONES (kuulokkeet))

Yleinen virta
DC 18 V (mukana toimitettu AC-virtalähde)

Mitat (l/k/s)
Satelliittikaiutin: Noin 109 × 212 × 140 mm
Subwoofer: Noin 240 × 310 × 318 mm

Massa
Vasen kaiutin: Noin 650 g
Oikea kaiutin: Noin 600 g
Subwoofer: Noin 4 000 g

Mukana toimitetut lisävarusteet
AC-virtalähde (1)
AC-virtajohto* (1)
Audiokaapeli stereomini-pistokkeella (noin 1,0 m) (1)
Käyttöohjeet (1)
* Mukana toimitettu AC-virtajohto on tarkoitettu vain tälle järjestelmälle. Älä käytä sitä minkään muun laitteen kanssa.

Mallia ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
