Sony SRS-D8 - Faol karnaylar tizimi uchun qo'llanma

Kirish

Yong'in yoki elektr toki urishi xavfini kamaytirish uchun ushbu qurilmani yomg'ir yoki namlik ta'siriga qo'ymang.
Elektr toki urishi xavfini kamaytirish uchun qutini ochmang.
Faqat malakali xodimlarga xizmat ko'rsatishga murojaat qiling.
Yong'in xavfini kamaytirish uchun qurilmaning shamollatish teshigini gazeta, dasturxon, parda va hokazo bilan yopmang. Qurilmaga yoqilgan sham kabi ochiq olov manbalarini qo'ymang.
Yong'in yoki elektr toki urishi xavfini kamaytirish uchun ushbu qurilmani tomchilatish yoki chayqalish ta'siriga qo'ymang va qurilmaga vaza kabi suyuqlik bilan to'ldirilgan narsalarni qo'ymang.
Qurilmani kitob javoni yoki o'rnatilgan shkaf kabi cheklangan joyga o'rnatmang.
Asosiy vilka tizimni elektr tarmog'idan uzish uchun ishlatilganligi sababli, tizimni oson kirish mumkin bo'lgan AC rozetkaga ulang. Agar tizimda anormallikni sezsangiz, darhol asosiy vilkani AC rozetkadan uzing. Tizim o'chirilgan bo'lsa ham, AC rozetkaga ulangan bo'lsa, u elektr tarmog'idan uzilmaydi.

Ushbu qo'llanmada aniq tasdiqlanmagan har qanday o'zgartirish yoki modifikatsiyalar ushbu uskunani ishlatish huquqidan mahrum qilishi mumkinligi haqida ogohlantiriladi.

Eski elektr va elektron jihozlarni utilizatsiya qilish (Evropa Ittifoqi va alohida yig'ish tizimlariga ega bo'lgan boshqa Evropa mamlakatlarida qo'llaniladi)

Xavfsizlik bo'yicha ehtiyot choralari
Nomi yorlig'i chap karnayning pastki tashqi tomonida joylashgan.

• Tizimni ishlatishdan oldin, tizimning ish kuchlanishi mahalliy elektr ta'minoti kuchlanishiga mos kelishiga ishonch hosil qiling.

• Faqat taqdim etilgan AC quvvat adapteridan foydalaning.

Foydalanish bo'yicha ehtiyot choralari

• Agar tizimga biron bir qattiq narsa yoki suyuqlik tushib qolsa, tizimni keyingi ishlatishdan oldin malakali xodimlar tomonidan tekshiring.
• Sun'iy yo'ldosh karnaylari magnitlangan bo'lsa-da, subwoofer magnitlangan emas, shuning uchun yozilgan lentalar, soatlar, shaxsiy kredit kartalari yoki magnit kodli disketalarni tizim oldida uzoq vaqt qoldirmang.

Joylashtirish haqida

• Tizimni qiya holatda o'rnatmang.
• Tizimni issiqlik manbalari yaqinida yoki to'g'ridan-to'g'ri quyosh nuri, haddan tashqari chang, namlik, yomg'ir yoki mexanik zarba ta'siriga tushadigan joyda qoldirmang.

Tozalash haqida
Shkafni tozalash uchun spirtli ichimlik, benzin yoki suyultirgichdan foydalanmang.

Agar televizor tasviri yoki monitor displeyi ushbu tizim yaqinida joylashganda magnitlangan holda buzilsa

Sun'iy yo'ldosh karnaylari magnitlangan bo'lsa-da, subwoofer magnitlangan emas va ba'zi televizorlar/shaxsiy kompyuterlardagi tasvir magnitlangan holda buzilishi mumkin bo'lgan holatlar bo'lishi mumkin. Bunday holda, televizor/shaxsiy kompyuterning quvvatini bir marta o'chiring va 15-30 daqiqadan so'ng uni qayta yoqing. Shaxsiy kompyuter holatida, o'chirishdan oldin ma'lumotlarni saqlash kabi tegishli choralarni ko'ring.
Agar hech qanday yaxshilanish bo'lmasa, tizimni televizor/shaxsiy kompyuterdan uzoqroq joyga joylashtiring.

Agar ushbu qo'llanmada yoritilmagan ushbu tizimga oid savollaringiz yoki muammolaringiz bo'lsa, iltimos, eng yaqin Sony dileriga murojaat qiling.

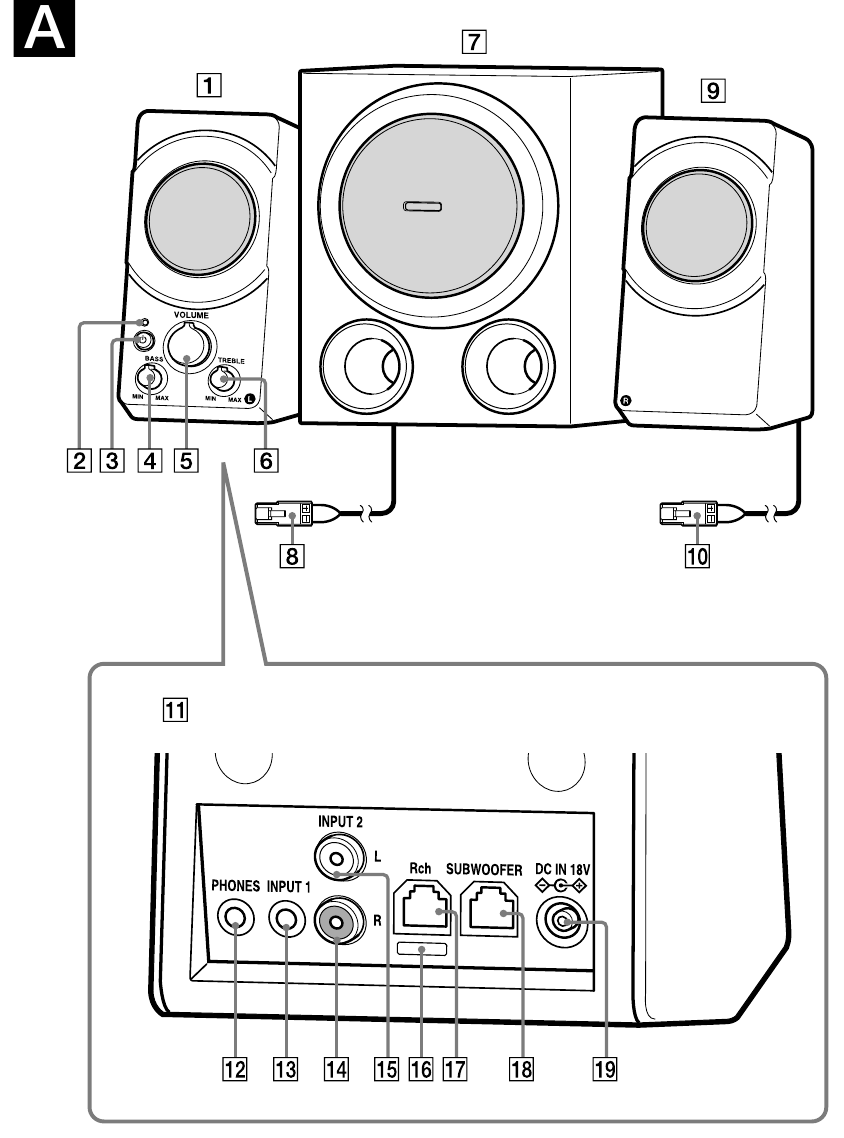

Qismlarni aniqlash

(A rasmga qarang)

1. Chap karnay (old)
2. Quvvat indikatori
3. (quvvat) tugmasi
4. BASS (bas) boshqaruvi
5. VOLUME (ovoz balandligi) boshqaruvi
6. TREBLE (yuqori chastota) boshqaruvi
7. Subwoofer (old)
8. Kulrang vilka
9. O'ng karnay (old)
10. Qizil vilka
11. Chap karnay (orqa)
12. PHONES (quloqchinlar) uyasi
13. INPUT 1 (Stereo mini) uyasi
14. INPUT 2 R uyasi
15. INPUT 2 L uyasi
16. Qizil belgi
17. Rch (o'ng karnay) uyasi
18. SUBWOOFER (subwoofer) uyasi
19. DC IN 18V uyasi

Quvvat manbalari

(B rasmga qarang)

AC quvvat adapterini DC IN 18V uyasiga ulang.

AC quvvat adapteri haqida eslatmalar

• Faqat taqdim etilgan AC quvvat adapteridan foydalaning. Tizimga zarar yetkazmaslik uchun boshqa AC quvvat adapteridan foydalanmang.
• AC quvvat adapterini yaqin atrofdagi AC chiqishiga ulang. Muammo yuzaga kelganda, darhol AC rozetkadan uzing.
• AC quvvat adapterini kitob javoniga yoki shkaf kabi cheklangan joyga qo'ymang.
• Yong'in yoki elektr toki urishining oldini olish uchun AC quvvat adapterini suyuqlik yoki namlik ta'siriga tushadigan joyda ishlatmang. Bundan tashqari, AC quvvat adapteriga vaza va hokazo kabi suyuqlik bilan to'ldirilgan idishlarni qo'ymang.
• Taqdim etilgan AC quvvat kabeli faqat ushbu tizim uchun mo'ljallangan. Uni boshqa qurilma bilan ishlatmang.

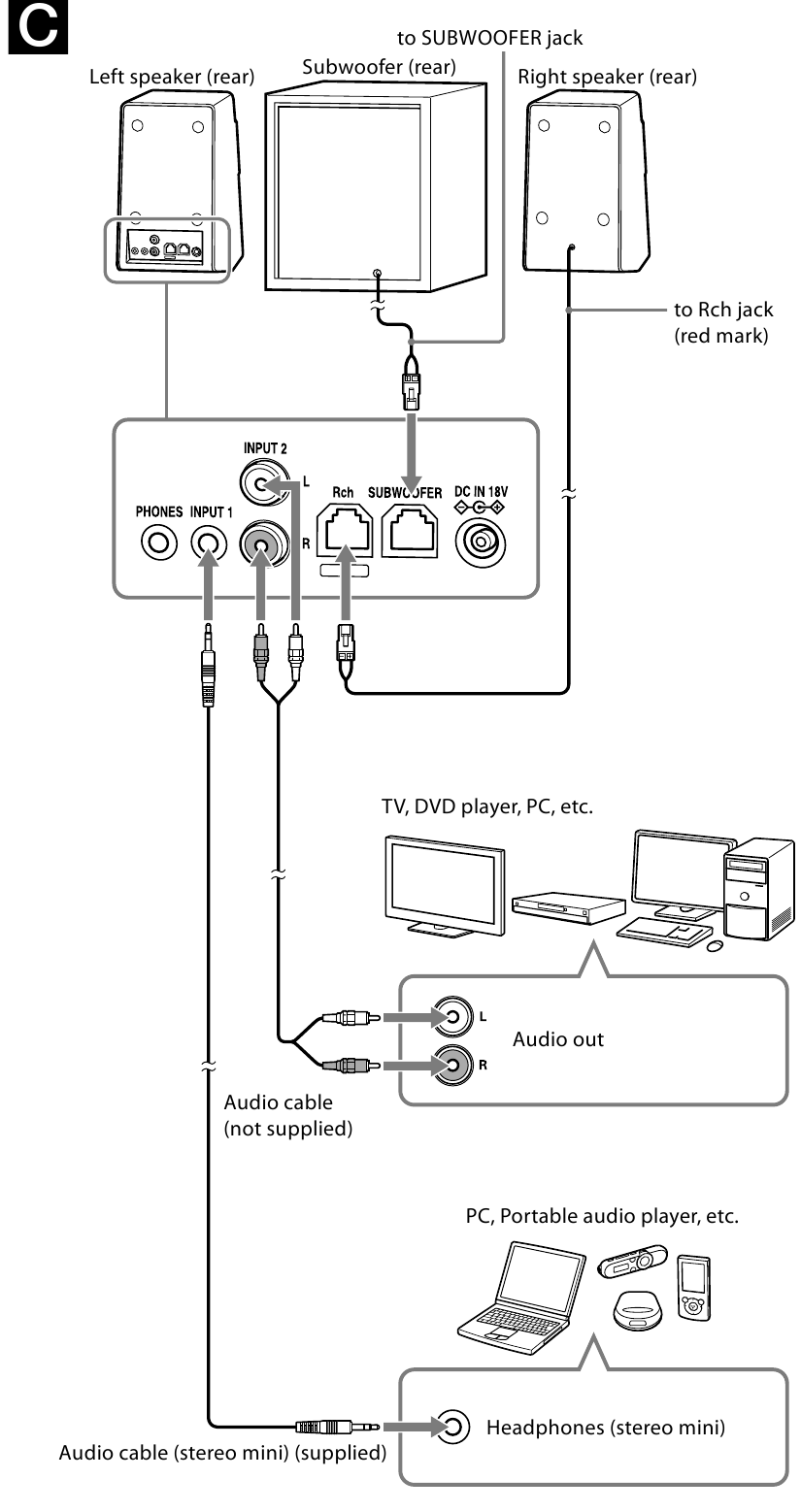

Tizimni ulash

(C rasmga qarang)

1. O'ng karnayning qizil vilkasini qizil rangda belgilangan uyaga va subwooferning kulrang vilkasini chap karnayning orqa tomonidagi SUBWOOFER uyasiga ulang.
2. Tizimni manba qurilmasiga ulang.
   Tafsilotlar uchun har bir ulangan qurilma bilan birga taqdim etilgan foydalanish ko'rsatmalariga qarang.

Tizim manba qurilmasining monaural uyasiga ulangan bo'lsa
Ovoz o'ng karnay orqali chiqmasligi mumkin.

Eslatmalar
Agar tizim o'rnatilgan radio yoki tyunerga ega qurilma orqali ulangan bo'lsa, radioeshittirishlar yoki televizor ovozi qabul qilinmasligi yoki sezgirlik sezilarli darajada kamayishi mumkin.

• Agar kompyuterning ovoz balandligini sozlash (asosiy ovoz balandligi, WAV ovozi va boshqalar) past bo'lsa, ovoz yetarli bo'lmasligi mumkin. Agar shunday bo'lsa, kompyuterning ovozini balandlating. Kompyuteringizda ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun uning foydalanish ko'rsatmalariga qarang.

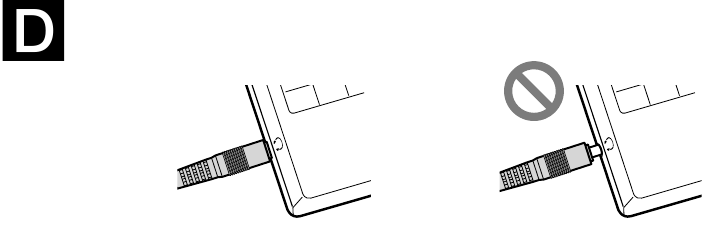

• Stereo mini vilka va manba qurilmasining uyasi to'g'ri ulanganligiga ishonch hosil qiling. (D rasmga qarang)

• Chap karnay o'ng karnay va subwooferga to'g'ri ulanganligiga ishonch hosil qiling. Agar noto'g'ri ulasangiz, past ton subwoofer tomonidan chiqarilmasligi yoki o'ng karnayning ovozi buzilishi mumkin. Nosozlik yuzaga kelishi mumkinligi sababli foydalanishni to'xtating.
• Manba qurilmasidan audio kabelni olib tashlashda manba qurilmasining (kompyuter, televizor va boshqalar) ovoz balandligini pasaytirishni va tizimni o'chirishni unutmang. Agar manba qurilmasi (kompyuter, televizor va boshqalar) ishlayotgan paytda audio kabelni olib tashlasangiz, uskunaga yoki quloqlaringizga kutilmagan baland ovoz zarar yetkazishi mumkin.

Ovozni tinglash

Avval ushbu tizimdagi ovoz balandligini pasaytiring. Tizimni quloqchinlar chiqishiga ulaganda, manba qurilmasining ovoz balandligini pasaytiring.

1. Yoqish uchun tugmani bosing.
   Quvvat indikatori yonadi.
2. Manba qurilmasining ijrosini boshlang.
3. Ovoz balandligini sozlang.
   VOLUME (ovoz balandligi) boshqaruvi: Umumiy ovoz balandligini sozlaydi.
   BASS (bas) boshqaruvi: Past tonni sozlaydi. Tizimga zarar yetkazmaslik uchun bas ovozini buzilmagan darajaga o'rnating.
   TREBLE (yuqori chastota) boshqaruvi: Yuqori tonni sozlaydi.

Tizimni o'chirish uchun
tugmani bosing. Quvvat indikatori o'chadi.

Quloqchinlar/quloqchinlardan foydalanish uchun
Ularni PHONES (quloqchinlar) uyasiga ulang.

Eslatmalar

• Agar manba qurilmasida basni kuchaytirish funksiyasi yoki ekvalayzer funksiyasi bo'lsa, uni o'chiring. Agar bu funksiyalar yoqilgan bo'lsa, ovoz buzilishi mumkin.
• Agar quloqchinlar/quloqchinlar ulangan bo'lsa, bas va yuqori chastota boshqaruv funksiyasi ishlamaydi.
• Agar tizimning ovoz balandligi, bas va yuqori chastota darajasi yuqori bo'lsa, ulangan qurilmaning ovoz balandligi sozlamalari yoki kompyuterdagi dasturiy ta'minotning ovoz balandligi sozlamalariga qarab, karnay ovozi o'chirilishi mumkin. Bu himoya davri tufayli yuzaga keladi va nosozlik emas. Bunday holda, ovoz balandligini, basni va yuqori chastotani mos ravishda pasaytiring.

Avtomatik quvvat funksiyasi haqida

Agar taxminan 25 daqiqa yoki undan ko'proq vaqt davomida signal kiritilmasa, tizim avtomatik ravishda o'chadi. tugma ON (bosilgan) holatida bo'lsa va signal kiritilsa, tizim avtomatik ravishda yoqiladi. Ushbu funksiya tizimdan qanday foydalanilishiga qarab ishlamasligi mumkin.

Eslatmalar

• Agar kirish signalining darajasi juda past bo'lsa, tizim avtomatik ravishda yoqilmaydi.
• Agar mobil telefon kabi mikroto'lqinlar ishlab chiqaradigan qurilma yaqin bo'lsa, tizim qurilma tomonidan beixtiyor yoqilishi mumkin.
• Agar mobil telefon tizimga ulangan bo'lsa, tizim shovqin yoki kiruvchi qo'ng'iroq tufayli beixtiyor yoqilishi mumkin. Mobil telefonni ulaganda, tizimni tugma orqali qo'lda yoqing/o'chiring.
• Manba qurilmasiga qarab, qabul qilingan shovqin tufayli tizim avtomatik ravishda o'chmasligi mumkin.
• Agar hech qanday qurilma ulanmagan bo'lsa, tizim avtomatik ravishda o'chmasligi yoki beixtiyor yoqilishi mumkin.
• Kirish signalining boshlanishi kirish signalining darajasiga qarab eshitilmasligi mumkin.
• Tizim kirish signalini qabul qilmaguncha va avtomatik ravishda yoqilmaguncha, hech qanday ovoz eshitilmaydi.
• Tizimni qarovsiz qoldirganda, nosozlikning oldini olish uchun tugmani OFF (o'chirilgan) holatiga bosing.
• Agar quvvat avtomatik ravishda o'chirilgan bo'lsa, tugma ON (bosilgan) holatida qoladi, lekin quvvat indikatori o'chadi. Kirish signali qabul qilinganda tizim yana avtomatik ravishda yoqiladi va quvvat indikatori yonadi. Tizimni o'chirib, keyin qayta yoqish orqali qo'lda qayta yoqishingiz mumkin.

Muammolarni bartaraf etish

Agar karnaylar tizimingizda biron bir muammo yuzaga kelsa, quyidagi ro'yxatni tekshiring va taklif etilgan choralarni ko'ring. Shuningdek, ulanish haqida batafsil ma'lumot olish uchun har bir ulangan qurilma bilan birga taqdim etilgan foydalanish ko'rsatmalariga qarang. Agar muammo bartaraf etilmasa, eng yaqin Sony dileriga murojaat qiling.

Ovoz yo'q / Ovoz darajasi past

• Ushbu tizim va manba qurilmasi yoqilganligini tekshiring.
• Tizimning ovoz balandligini oshiring.
• Buzilish boshlanishidan oldin manba qurilmasining ovoz balandligini imkon qadar baland qilib oshiring. Ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun qurilma bilan birga taqdim etilgan foydalanish ko'rsatmalariga qarang.
• Barcha ulanishlar to'g'ri amalga oshirilganligiga ishonch hosil qiling. Agar audio kabel (stereo mini) (taqdim etilgan) audio chiqish uyasiga ulangan bo'lsa, ovoz darajasi past bo'lishi mumkin. Bunday holda, quloqchinlar (stereo-mini) uyasiga ulang.
• Agar kompyuteringizning ovoz balandligini sozlashning ovozsiz funksiyasi o'rnatilgan bo'lsa, uni bekor qiling.
• Quloqchinlar ulanganligini tekshiring. Agar ular ulangan bo'lsa, ularni uzing. 
• Audio kabelni tizimdan va kompyuterdan yoki manba qurilmasidan uzing, so'ngra mahkam ulang.
• Kompyuteringizning ovoz balansi markazga o'rnatilganligiga ishonch hosil qiling.
• Agar manba qurilmasi INPUT 1 (Stereo mini) va INPUT 2 uyalariga ulangan bo'lsa, ovoz susayishi mumkin. Bunday holda, uyalardan birini uzing.

Buzilgan ovoz

• Manba qurilmasining ovoz balandligini ovoz buzilmaydigan darajaga tushiring. Ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun qurilma bilan birga taqdim etilgan foydalanish ko'rsatmalariga qarang.
• Agar manba qurilmasida basni kuchaytirish funksiyasi bo'lsa, uni o'chiring.
• Tizimning ovoz balandligini pasaytiring.
• Barcha ulanishlar to'g'ri amalga oshirilganligiga ishonch hosil qiling. Agar audio chiqish uyasi uchun audio kabel (taqdim etilmagan) quloqchinlar (stereo-mini) uyasiga ulangan bo'lsa, ovoz buzilishi mumkin. Bunday holda, audio chiqish uyasiga ulang.

Tizim chiqishida g'uvillash yoki shovqin bor

• Barcha ulanishlar to'g'ri amalga oshirilganligiga ishonch hosil qiling.
• Audio qurilmalar televizorga juda yaqin joylashmaganligiga ishonch hosil qiling.

Kompyuterdan kelayotgan ovozda shovqin bor

Agar manba qurilmasi kompyuter bo'lsa, audio kabelni (stereo mini) (taqdim etilgan) kompyuterning asosiy blokining quloqchinlar uyasiga ulang, kompyuter monitoriga emas.

Ovoz faqat bitta sun'iy yo'ldosh karnay orqali chiqadi

Agar tizim manba qurilmasining monaural uyasiga ulangan bo'lsa, ovoz faqat bitta sun'iy yo'ldosh karnay orqali chiqishi mumkin.

Televizorga ulangan bo'lsa, tizim avtomatik ravishda o'chmaydi

Agar audio kabel (stereo mini) (taqdim etilgan) televizorning quloqchinlar uyasiga ulangan bo'lsa, Avtomatik quvvat funksiyasi televizor modeliga qarab ishlamasligi mumkin. Bunday holda, audio kabelni uzing, so'ngra televizorning audio chiqish uyasini va ushbu tizimning INPUT 2 uyasini mos audio kabel (taqdim etilmagan) bilan ulang.

Televizorni ishga tushirish ovozi tizimdan eshitiladi

Televizor ovozini tinglayotganda, avval televizorning quvvatini yoqing, so'ngra tizimni yoqing.

Texnik xususiyatlar

Karnay qismi
Karnaylar tizimi
Sun'iy yo'ldosh karnay: 60 mm, to'liq diapazon, magnitlangan
Subwoofer: 160 mm

Korpus turi
Sun'iy yo'ldosh karnay: Yopiq
Subwoofer: Bass refleks

Empedans
Sun'iy yo'ldosh karnay: 8 Ω
Subwoofer: 3.6 Ω

Kuchaytirgich qismi
Ma'lumot uchun chiqish quvvati
Sun'iy yo'ldosh karnay: 15 W + 15 W (10% T.H.D., 1 kHz, 8 Ω)
Subwoofer: 30 W (10% T. H.D., 100 Hz, 3.6 Ω)

Kirish
Stereo mini uyasi × 1
RCA uyasi × 1

Kirish empedansi
6 kΩ (1 kHz da)

Chiqish
Stereo mini uyasi × 1
(PHONES (quloqchinlar))

Umumiy quvvat
DC 18 V (taqdim etilgan AC quvvat adapteri)

O'lchamlari (k/b/e)
Sun'iy yo'ldosh karnay: Taxminan 109 × 212 × 140 mm
Subwoofer: Taxminan 240 × 310 × 318 mm

Og'irligi
Chap karnay: Taxminan 650 g
O'ng karnay: Taxminan 600 g
Subwoofer: Taxminan 4,000 g

Taqdim etilgan aksessuarlar
AC quvvat adapteri (1)
AC quvvat kabeli* (1)
Stereo mini vilkali audio kabel (taxminan 1.0 m) (1)
Foydalanish ko'rsatmalari (1)
* Taqdim etilgan AC quvvat kabeli faqat ushbu tizim uchun mo'ljallangan. Uni boshqa qurilma bilan ishlatmang.

Dizayn va texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.
