Sony SRS-PC33 - Faol karnaylar tizimining foydalanish bo'yicha yo'riqnomasi

Kirish

Qurilmani ishlatishdan oldin, iltimos, ushbu qo'llanmani diqqat bilan o'qib chiqing va kelajakda foydalanish uchun saqlab qo'ying.

Yong'in yoki elektr toki urishining oldini olish uchun qurilmani yomg'ir yoki namlik ta'siriga qoldirmang.
Elektr toki urishidan saqlanish uchun korpusni ochmang. Faqat malakali xodimlarga xizmat ko'rsatishga murojaat qiling.

Xususiyatlar

Sony SRS-PC33 - bu shaxsiy kompyuter, Discman, WALKMAN* naushnik stereo tizimi va boshqalar bilan foydalanish uchun mo'ljallangan o'rnatilgan quvvat kuchaytirgichli ixcham o'lchamdagi karnaylar tizimi.

• IBB (Intelligent Bass Boost) sxemasi ovoz balandligidan qat'i nazar, kuchli baslarni olish imkonini beradi.
• "Dinamik ovoz o'tkazgich" boy va kuchli basni ta'minlaydi.
• Magnitlangan ekranlangan karnaylar kompyuter monitori yoki yozilgan tasmalarga va hokazolarga yaqin joylashganda kam ta'sir qiladi.
• 2,25 Vt + 2,25 Vt quvvat chiqishi

* WALKMAN - Sony Corporation kompaniyasining ro'yxatdan o'tgan savdo belgisi.

Ehtiyot choralari

• Tizimni faqat 6 V DC (to'rtta R6 (AA o'lchami) batareyalar) yoki 9 V DC (ta'minlangan AC quvvat adapteri) da ishlating. AC da ishlash uchun faqat ta'minlangan AC quvvat adapteridan foydalaning. Boshqa AC quvvat adapteridan foydalanmang.
• Tizimni AC quvvat adapteri bilan ishlatgandan so'ng, agar tizim uzoq vaqt davomida ishlatilmasa, AC quvvat adapterini rozetkadan uzing. Tizimdagi POWER (quvvat) tugmasi AC quvvat adapterini o'chirmaydi.
• Agar tizim uzoq vaqt davomida ishlatilmasa yoki AC quvvatida keng qo'llaniladigan bo'lsa, batareyalarning oqishi va korroziyasi natijasida kelib chiqadigan shikastlanishlarning oldini olish uchun batareyalarni olib tashlang.
• Korpusni ochmang. Faqat malakali xodimlarga xizmat ko'rsatishga murojaat qiling.
• Tizimni issiqlik manbalari yaqinida yoki to'g'ridan-to'g'ri quyosh nuri, haddan tashqari chang, namlik, yomg'ir yoki mexanik zarba ta'siriga tushadigan joyda qoldirmang.
• Agar tizimga biron bir qattiq narsa yoki suyuqlik tushib qolsa, batareyalarni olib tashlang va tizimni keyingi ishlatishdan oldin malakali xodimlarga tekshirtiring.
• Korpusni tozalash uchun spirtli ichimlik, benzin yoki suyultirgichdan foydalanmang.
• Garchi bu tizim magnitlangan ekranlangan bo'lsa-da, yozilgan tasmalarni, soatlarni, shaxsiy kredit kartalarini yoki magnit kodlashdan foydalangan holda disketalarni tizim oldida uzoq vaqt qoldirmang.

Agar televizor tasviri yoki monitor displeyi magnitlangan holda buzilgan bo'lsa
Garchi bu tizim magnitlangan ekranlangan bo'lsa-da, ba'zi televizorlar/shaxsiy kompyuter to'plamlaridagi tasvir magnitlangan holda buzilishi mumkin. Bunday holda, televizor/shaxsiy kompyuter to'plamining quvvatini bir marta o'chiring va 15 dan 30 daqiqadan so'ng uni qayta yoqing. Shaxsiy kompyuter to'plami uchun uni o'chirishdan oldin ma'lumotlarni saqlash kabi tegishli choralarni ko'ring.

Agar hech qanday yaxshilanish bo'lmasa, tizimni televizor/shaxsiy kompyuter to'plamidan uzoqroq joylashtiring. Bundan tashqari, televizor/shaxsiy kompyuter to'plami yaqiniga magnitlar biriktirilgan yoki ishlatiladigan narsalarni, masalan, audio tokchalar, televizor stendlari, o'yinchoqlar va hokazolarni qo'ymaslikka ishonch hosil qiling. Bular tizim bilan o'zaro ta'siri tufayli tasvirning magnitlangan holda buzilishiga olib kelishi mumkin.
Agar sizda ushbu qo'llanmada yoritilmagan tizimingiz bilan bog'liq savollar yoki muammolar bo'lsa, iltimos, eng yaqin Sony dileriga murojaat qiling.

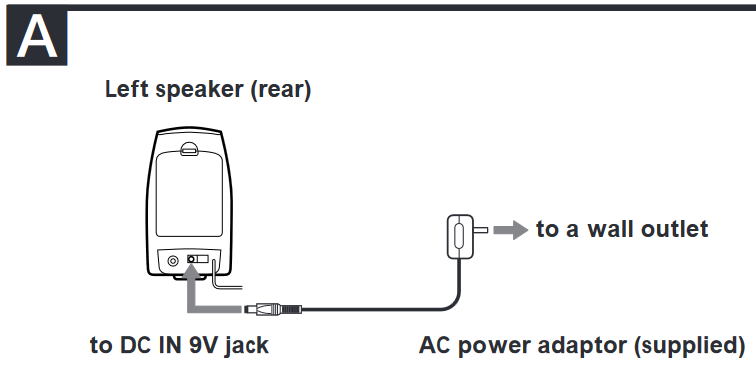

Quvvat manbalari

Uy tokida foydalanish
AC quvvat adapteri tizimga ulanganida, ichki batareyalar avtomatik ravishda uziladi.

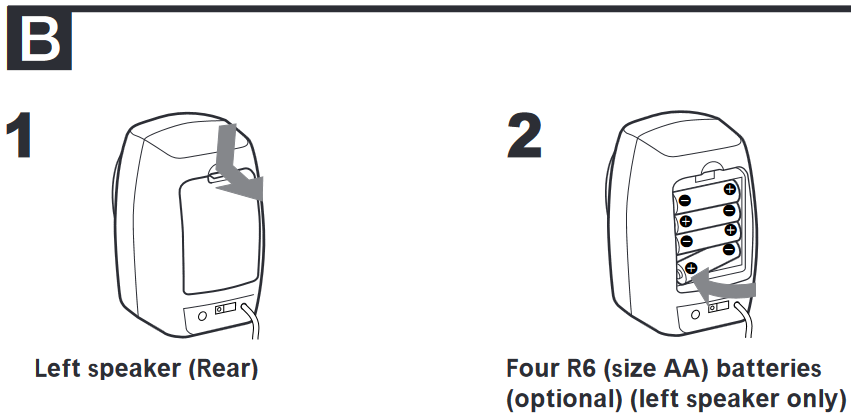

Batareyani o'rnatish (rasmga qarang. )


Eslatma
Batareyalarni rasmda ko'rsatilgandek olib tashlang.

Batareyani almashtirish
Batareyalar zaiflashganda, POWER (quvvat) indikatori miltillay boshlaydi va xira bo'ladi yoki ijro etilayotgan ovoz buziladi yoki beqaror bo'ladi. Bunday holda, barcha batareyalarni yangilariga almashtiring. Batareyaning ishlash muddati uchun "Texnik xususiyatlar" ga qarang.

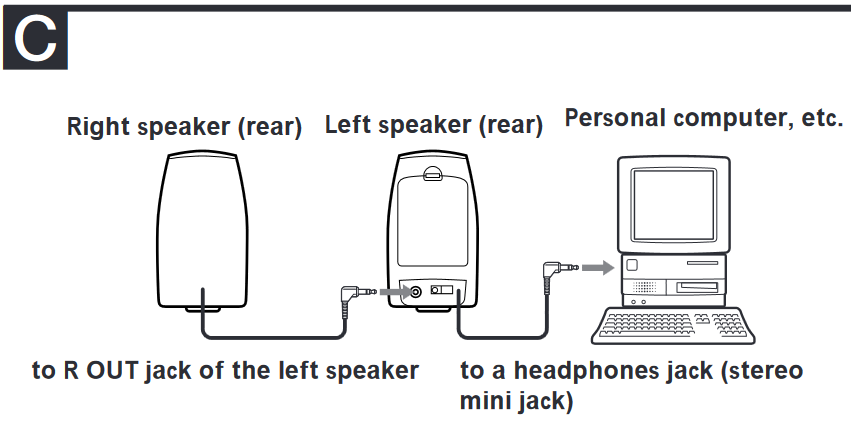

Ulanishlar

(rasmga qarang )

Chap karnayni manba uskunaga ulang.
Agar tizim radio va hokazolarning monaural uyasiga ulangan bo'lsa, ovoz faqat chap karnaydan chiqishi mumkin. Bunday holda, ixtiyoriy Sony PC-236HG vilkasi adapteridan foydalaning. Ovoz ikkala karnaydan ham chiqadi.

Stereo fonotipidagi naushnik uyasiga ulanish uchun
Ixtiyoriy RK-G138HG ulanish simidan foydalaning.

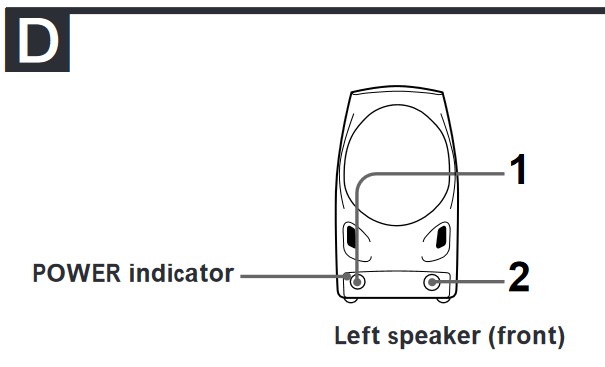

Qanday foydalanish kerak

(rasmga qarang )

O'rnatilgan kuchaytirgich orqali ovozni tinglash
Ovozning buzilishiga olib kelishi mumkinligi sababli, MEGA BASS (Walkman) yoki BASS BOOST (Discman va boshqalar) funktsiyasini o'chiring.

1. POWER (quvvat) tugmasini ( ON (yoqish)) ga o'rnating.
   POWER (quvvat) indikatori yonadi.
2. VOLUME (ovoz balandligi) boshqaruvini sozlang.

O'rnatilgan kuchaytirgichsiz ovozni tinglash
POWER (quvvat) tugmasini OFF/ DIRECT (o'chirish/to'g'ridan-to'g'ri) ga o'rnating.

Tinglashdan so'ng
POWER (quvvat) tugmasini OFF/ DIRECT (o'chirish/to'g'ridan-to'g'ri) ga o'rnating.
POWER (quvvat) indikatori o'chadi.

Texnik xususiyatlar

Kuchaytirgich qismi
Quvvat chiqishi
2,25 Vt + 2,25 Vt (IBB sxemasi)
Kirish simi
Chap karnay: stereo mini vilka (2,0 m)
O'ng karnay: monaural mini vilka (1,5 m)
Kirish qarshiligi
4,7 kiloom (1 kHz da)

Karnay qismi
Tizim
To'liq diapazonli, diametri 57 mm (2 ¹/ 4 dyuym), bas refleks korpusi (magnitlangan ekranlangan)
Nominal qarshilik
8 ohm (OFF/ DIRECT (o'chirish/to'g'ridan-to'g'ri))
Nominal kirish quvvati
3 Vt (OFF/ DIRECT (o'chirish/to'g'ridan-to'g'ri))

Umumiy
Quvvat talabi
DC 9 V, to'rtta R6 (AA o'lchami) batareyalari (faqat chap karnay)
Batareyaning ishlash muddati (5 mVt + 5 mVt chiqishda)
Taxminan. Sony R6 batareyalari bilan 15 soat, taxminan. Sony LR6 ishqoriy batareyalari bilan 30 soat
O'lchamlar
Taxminan. 84 × 131 × 86 mm
(3 ³/ 8 × 5 ¹/ 4 × 3 ¹/ 2 dyuym) (k/ b/ ch)
Og'irligi
Chap karnay: Taxminan. 330 g (12 oz.), batareyalarni hisobga olmaganda
O'ng karnay: Taxminan. 260 g (9 oz.)
Ta'minlangan aksessuar
AC quvvat adapteri
Ixtiyoriy aksessuarlar
Vilka adapteri PC-236HG
Ulanish simi RK-G138HG
Dizayn va texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.
