SONY SS-CS310CR - Karnaylar tizimining foydalanish bo'yicha yo'riqnomasi

Ehtiyot choralari

Xavfsizlik bo'yicha

• Tizimni ishlatishdan oldin, tizimning ish kuchlanishi sizning mahalliy elektr ta'minotingiz kuchlanishiga mos kelishiga ishonch hosil qiling.
• Agar tizimga biron bir suyuqlik yoki qattiq jism tushib qolsa, tizimning elektr shnurini uzib qo'ying va tizimni keyingi ishlatishdan oldin malakali xodimlar tomonidan tekshirib ko'ring.

Foydalanish bo'yicha

• Karnaylar tizimini tizimning maksimal kirish quvvatidan oshadigan doimiy vatt bilan ishlatmang.
• Agar karnay ulanishlarining polariteti to'g'ri bo'lmasa, bas tonlari zaif bo'ladi va turli xil asboblarning joylashuvi xira bo'ladi.
• Karnay terminallaridagi yalang'och karnay simlarining aloqasi qisqa tutashuvga olib kelishi mumkin.
• Ulanishdan oldin, karnaylar tizimiga zarar yetkazmaslik uchun kuchaytirgichni o'chiring.
• (Faqat markaziy va o'rab turuvchi karnaylar uchun) Karnay panjarasini olib tashlab bo'lmaydi. Karnaylar tizimidagi panjarani olib tashlashga urinmang. Agar uni olib tashlashga harakat qilsangiz, karnayga zarar yetkazishingiz mumkin.
• Ovoz balandligini buzilish nuqtasiga qadar oshirmaslik kerak.

Joylashtirish bo'yicha

• Karnaylarni qiya holatda o'rnatmang.
• Karnaylarni quyidagi joylarga qo'ymang:
  • Juda issiq yoki sovuq
  • Chang yoki iflos
  • Juda nam
  • Tebranishga duchor
  • To'g'ridan-to'g'ri quyosh nuriga duchor
  • Magnit kartalar yaqinida (kredit kartalari, yo'l kartalari va boshqalar)
    Magnit kartalar karnay bloklaridagi magnitlar tufayli ishlamay qolishi mumkin.
  • Televizorlar yaqinida
    Karnaylar magnitlangan emas. Shuning uchun, agar siz karnaylarni CRT-ga asoslangan televizorlar yaqinida ishlatsangiz, televizor ekranida rang soyasi paydo bo'ladi.
• Karnayni maxsus ishlov berilgan (mumlangan, moylangan, sayqallangan va hokazo) yuzalarga qo'yishda ehtiyot bo'ling, chunki dog'lar yoki rangsizlanish paydo bo'lishi mumkin.

Tozalash bo'yicha

Karnay korpuslarini yengil detarjan eritmasi yoki suv bilan ozgina namlangan yumshoq mato bilan tozalang. Hech qanday abraziv yostiqcha, ishqalovchi kukun yoki spirt yoki benzin kabi erituvchi ishlatmang.

Agar sizda karnaylar tizimi bilan bog'liq savollar yoki muammolar bo'lsa, iltimos, eng yaqin Sony dileriga murojaat qiling.

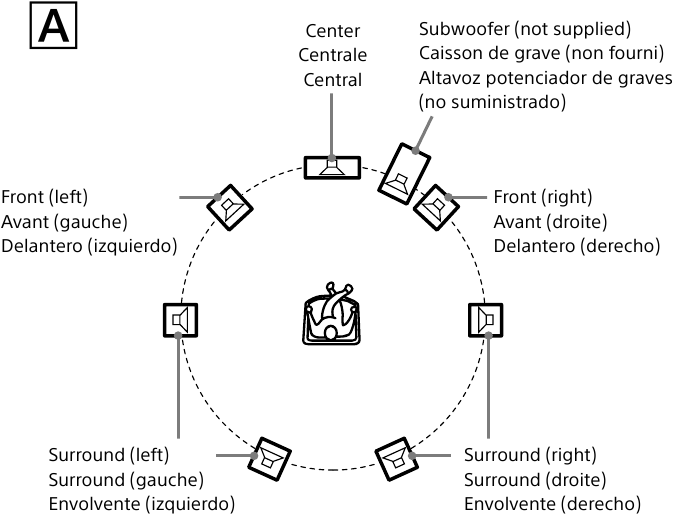

Karnaylarni joylashtirish (A)

Har bir karnay tinglash joyiga qarashi kerak. Agar barcha karnaylar tinglash joyidan bir xil masofada o'rnatilsa, yaxshiroq o'rab turuvchi effekt paydo bo'ladi.

Karnaylarni quyidagicha joylashtiring:

Old karnaylar: televizordan chap va o'ng tomonda mos masofa.

Subwoofer (ta'minlanmagan): televizorning har ikki tomonida.

Markaziy karnay: televizorning oldida.

O'rab turuvchi karnaylar: xonaning konfiguratsiyasiga bog'liq. O'rab turuvchi karnaylar tinglash joyidan biroz orqaroqda joylashtirilishi mumkin.

Eslatma
Karnayni tekis, gorizontal joyga qo'yishga ishonch hosil qiling.

Yig'ish

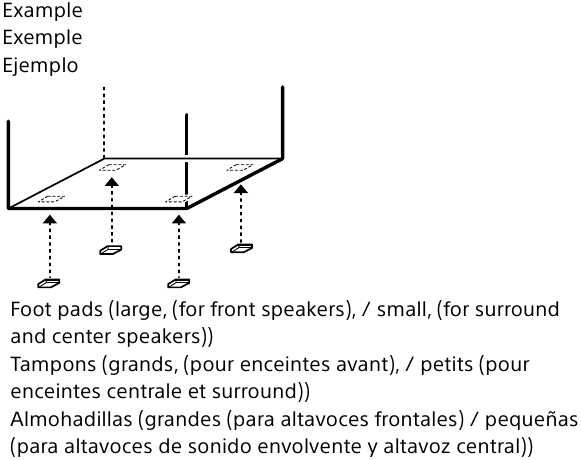

Oyoq yostiqchalarini biriktirish (B)

Karnaylarni barqarorlashtirish va ularning sirpanishini oldini olish uchun ta'minlangan oyoq yostiqchalarini karnaylarning pastki qismiga biriktirishga ishonch hosil qiling.

O'rab turuvchi karnaylarni devorga o'rnatish (C)

Siz o'rab turuvchi karnayni devordagi ilgak (ta'minlanmagan) bilan osib qo'yishingiz mumkin.

Karnaylarni devorga o'rnatishdan oldin, karnay simini karnayga ulang.

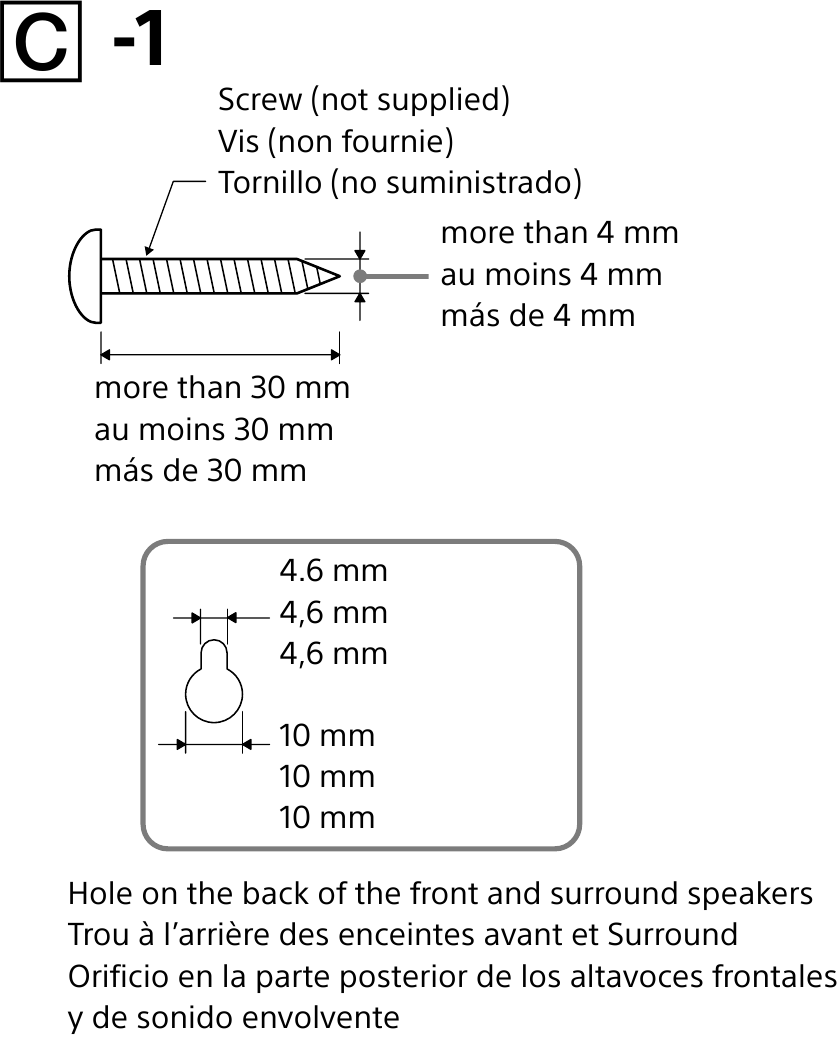

1. Karnaylarning orqa tomonidagi teshikka mos keladigan vintlarni (ta'minlanmagan) tayyorlang.

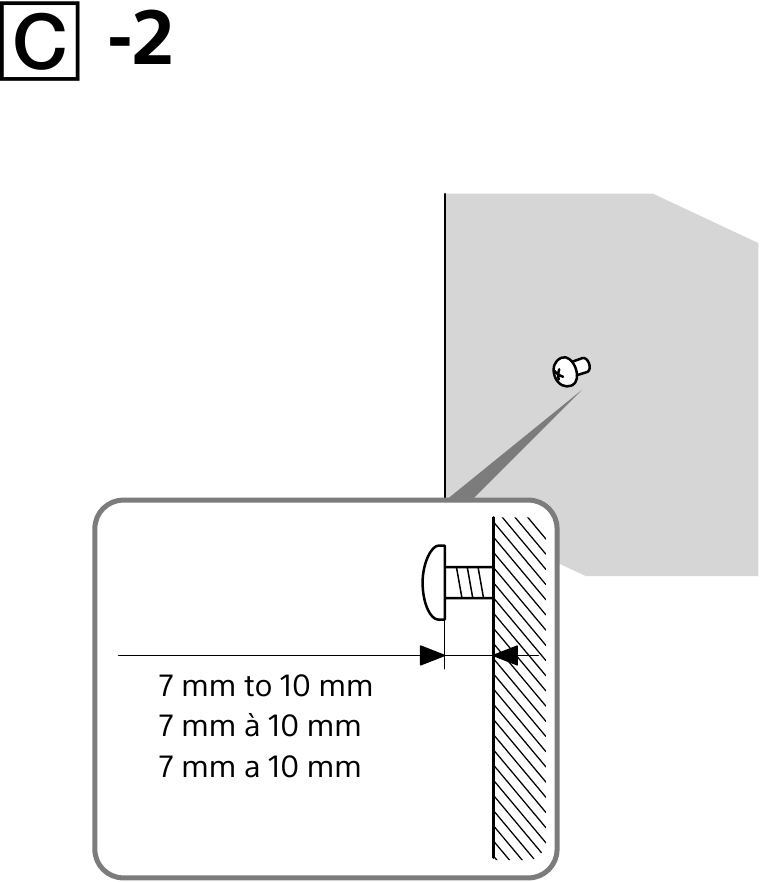

2. Vintlarni devorga mahkamlang. Vintlar 7 mm dan 10 mm gacha chiqib turishi kerak.

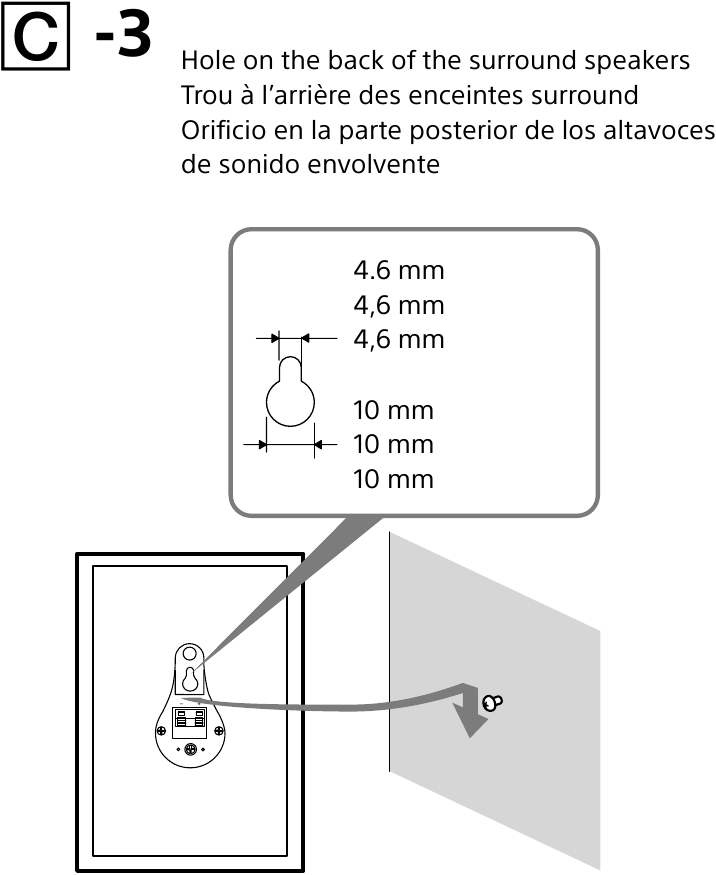

3. Karnaylarni vintlarga osib qo'ying.

Eslatmalar

• Devor materiali va mustahkamligiga mos keladigan vintlardan foydalaning. Gipsokarton devor ayniqsa mo'rt bo'lganligi sababli, vintlarni nurga mahkam bog'lang va ularni devorga mahkamlang. Karnaylarni mustahkamlovchi qo'llaniladigan vertikal va tekis devorga o'rnating.
• Devor materiali yoki ishlatiladigan vintlar haqida vintlar do'koni yoki o'rnatuvchiga murojaat qiling.
• Noto'g'ri o'rnatish, devorning yetarli darajada mustahkam emasligi yoki vintlarni noto'g'ri o'rnatish, tabiiy ofat va hokazolar natijasida kelib chiqqan baxtsiz hodisalar yoki zararlar uchun Sony javobgar emas.

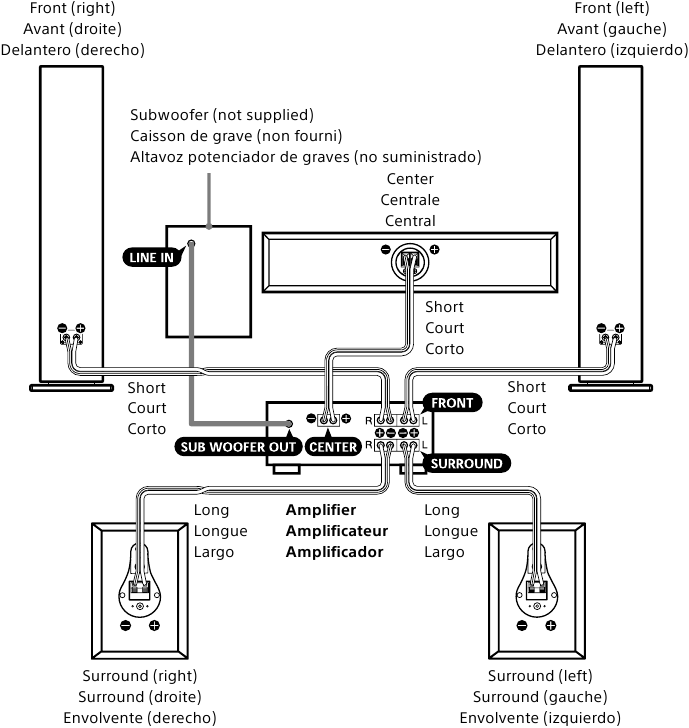

Tizimni ulash (D)

Ulanishdan oldin kuchaytirgich va subwooferning (ta'minlanmagan) quvvatini o'chirishga ishonch hosil qiling.

Old, markaziy va o'rab turuvchi karnaylarni kuchaytirgichning karnay chiqish terminallariga ulang va subwooferning (ta'minlanmagan) LINE IN raz'emidan kuchaytirgichga ulanish uchun foydalaning.

O'rab turuvchi karnaylarni ulash uchun uzun karnay simidan va old va markaziy karnaylarni ulash uchun qisqa karnay simidan foydalanishga ishonch hosil qiling.

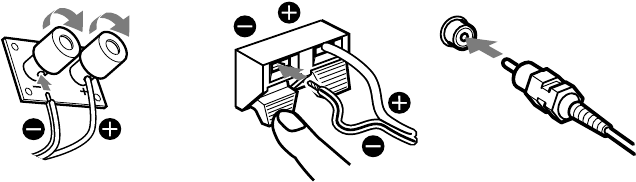

Eslatmalar (E)

• Karnaylardagi plyus (+) va minus (–) terminallari kuchaytirgichdagi mos keladigan plyus (+) va minus (–) terminallariga mos kelishiga ishonch hosil qiling.
• Barcha ulanishlar mahkam ekanligiga ishonch hosil qiling. Karnay terminallaridagi yalang'och karnay simlarining aloqasi qisqa tutashuvga olib kelishi mumkin.
• Kuchaytirgich ulanishlari haqida batafsil ma'lumot olish uchun kuchaytirgich bilan birga taqdim etilgan foydalanish bo'yicha yo'riqnomaga qarang.

Maslahat

Qora yoki qora chiziqli simlar polariteti bo'yicha minus (–) hisoblanadi va minus (–) karnay terminallariga ulanishi kerak.

Kuchaytirgichni sozlash

Ichki ko'p kanalli dekoderlari (Dolby Digital^a), DTS^b) va hokazo) bo'lgan kuchaytirgichga ulanganingizda, karnaylar tizimining parametrlarini belgilash uchun kuchaytirgichning sozlash menyularidan foydalanishingiz kerak.

Kuchaytirgichning sozlash menyulari subwoofer (ta'minlanmagan) ishlatilgan yoki ishlatilmaganligiga qarab farqlanadi. To'g'ri sozlashlar uchun quyidagi jadvalga qarang. Sozlash tartibi haqida batafsil ma'lumot olish uchun kuchaytirgich bilan birga taqdim etilgan foydalanish bo'yicha yo'riqnomaga qarang.

Karnayni sozlash (Subwoofer ishlatiladi)

Karnayni sozlash (Subwoofer ishlatilmaydi)

^a) "Dolby" va qo'sh-D belgisi Dolby Laboratories kompaniyasining savdo belgilaridir.

^b) "DTS" va "DTS Digital Surround" DTS, Inc kompaniyasining ro'yxatdan o'tgan savdo belgilaridir.

^c) Agar siz subwooferdan foydalansangiz, old karnaylarni "LARGE" ga sozlashni tavsiya qilamiz. Biroq, agar buzilish yuzaga kelsa, old karnaylarni "SMALL" ga sozlang.

Muammolarni bartaraf etish

Agar karnaylar tizimi bilan bog'liq muammoga duch kelsangiz, quyidagi ro'yxatni tekshiring va ko'rsatilgan choralarni ko'ring. Agar muammo davom etsa, eng yaqin Sony dileriga murojaat qiling.

Karnaylar tizimidan ovoz chiqmayapti.

• Barcha ulanishlar to'g'ri amalga oshirilganligiga ishonch hosil qiling.
• Kuchaytirgichdagi ovoz balandligi to'g'ri oshirilganligiga ishonch hosil qiling.
• Kuchaytirgichdagi dastur manbai selektori to'g'ri manbaga o'rnatilganligiga ishonch hosil qiling.
• Eshitish vositalari ulanmaganligiga ishonch hosil qiling.

Karnay chiqishida shovqin yoki g'uvillash bor.

• Barcha ulanishlar to'g'ri amalga oshirilganligiga ishonch hosil qiling.
• Audio komponentlarning hech biri televizorga juda yaqin joylashmaganligiga ishonch hosil qiling.

Ovoz birdan to'xtadi.

• Barcha ulanishlar to'g'ri amalga oshirilganligiga ishonch hosil qiling. Karnay terminallaridagi yalang'och karnay simlarining aloqasi qisqa tutashuvga olib kelishi mumkin.

Texnik xususiyatlar

SS-CS3 (Old karnaylar)

Karnaylar tizimi: 3 tomonlama 4 drayverli karnaylar tizimi, Bass refleksi

Karnay bloklari:
Vufer: 130 mm, konus turi (2)
Tviter: 25 mm, yumshoq gumbaz turi (1)
Super tviter: 19 mm, yumshoq gumbaz turi (1)

Nominal qarshilik: 6 ohm

Quvvatni boshqarish qobiliyati: Maksimal kirish quvvati: 145 W

Sezuvchanlik darajasi: 88 dB (2,83 V, 1 m)

Chastota diapazoni: 45 Hz - 50,000 Hz

O'lchamlari (kenglik/balandlik/chuqurlik): Taxminan 230 × 922 × 260 mm old panjara bilan birga

Og'irligi: Taxminan 11,5 kg old panjara bilan birga

SS-CS10C (Markaziy karnay)

Karnaylar tizimi: To'liq diapazon, Bass refleksi

Karnay bloklari: 70 mm, konus turi (2)

Nominal qarshilik: 6 ohm

Quvvatni boshqarish qobiliyati: Maksimal kirish quvvati: 145 W

Sezuvchanlik darajasi: 82 dB (2,83 V, 1 m)

Chastota diapazoni: 150 Hz - 20,000 Hz

O'lchamlari (kenglik/balandlik/chuqurlik): Taxminan 411 × 87 × 93 mm old panjara bilan birga

Og'irligi: Taxminan 1,7 kg old panjara bilan birga

SS-CS10S (O'rab turuvchi karnaylar)

Karnaylar tizimi: To'liq diapazon, Bass refleksi

Karnay bloklari: 70 mm, konus turi (1)

Nominal qarshilik: 6 ohm

Quvvatni boshqarish qobiliyati: Maksimal kirish quvvati: 145 W

Sezuvchanlik darajasi: 80 dB (2,83 V, 1 m)

Chastota diapazoni: 150 Hz - 20,000 Hz

O'lchamlari (kenglik/balandlik/chuqurlik): Taxminan 96 × 171 × 113 mm old panjara bilan birga

Og'irligi: Taxminan 0,9 kg old panjara bilan birga

Taqdim etilgan aksessuarlar

Karnay simi (qisqa) (3)

Karnay simi (uzun) (2)

Oyoq yostiqchalari (katta) (8): old karnaylar uchun (SS-CS3)

Oyoq yostiqchalari (kichik) (12): markaziy (SS-CS10C) va o'rab turuvchi (SS-CS10S) karnaylar uchun

Dizayn va texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.

Eski elektr va elektron jihozlarni utilizatsiya qilish

(Yevropa Ittifoqi va alohida yig'ish tizimlariga ega bo'lgan boshqa Yevropa mamlakatlarida qo'llaniladi)

Mahsulot yoki uning qadoqidagi ushbu belgi ushbu mahsulot maishiy chiqindi sifatida qaralmasligi kerakligini bildiradi. Buning o'rniga uni elektr va elektron jihozlarni qayta ishlash uchun tegishli yig'ish punktiga topshirish kerak. Ushbu mahsulotning to'g'ri utilizatsiya qilinishini ta'minlash orqali siz atrof-muhit va inson salomatligi uchun salbiy oqibatlarning oldini olishga yordam berasiz, aks holda ushbu mahsulotni noto'g'ri utilizatsiya qilish natijasida kelib chiqishi mumkin. Materiallarni qayta ishlash tabiiy resurslarni tejashga yordam beradi. Ushbu mahsulotni qayta ishlash haqida batafsil ma'lumot olish uchun mahalliy shahar ofisingizga, maishiy chiqindilarni utilizatsiya qilish xizmatiga yoki mahsulotni sotib olgan do'konga murojaat qiling.

Mijozlar uchun eslatma: Quyidagi ma'lumotlar faqat Yevropa Ittifoqi direktivalarini qo'llaydigan mamlakatlarda sotiladigan jihozlarga tegishli.

Ushbu mahsulot Sony Corporation tomonidan yoki uning nomidan ishlab chiqarilgan, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Yevropa Ittifoqi qonunchiligiga asoslangan mahsulotning muvofiqligi bilan bog'liq so'rovlar vakolatli vakilga, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgiumga yuborilishi kerak. Har qanday xizmat ko'rsatish yoki kafolat masalalari bo'yicha, iltimos, alohida xizmat ko'rsatish yoki kafolat hujjatlarida ko'rsatilgan manzillarga murojaat qiling.

http://www.sony.net/

© 2014 Sony Corporation Malayziyada chop etilgan
