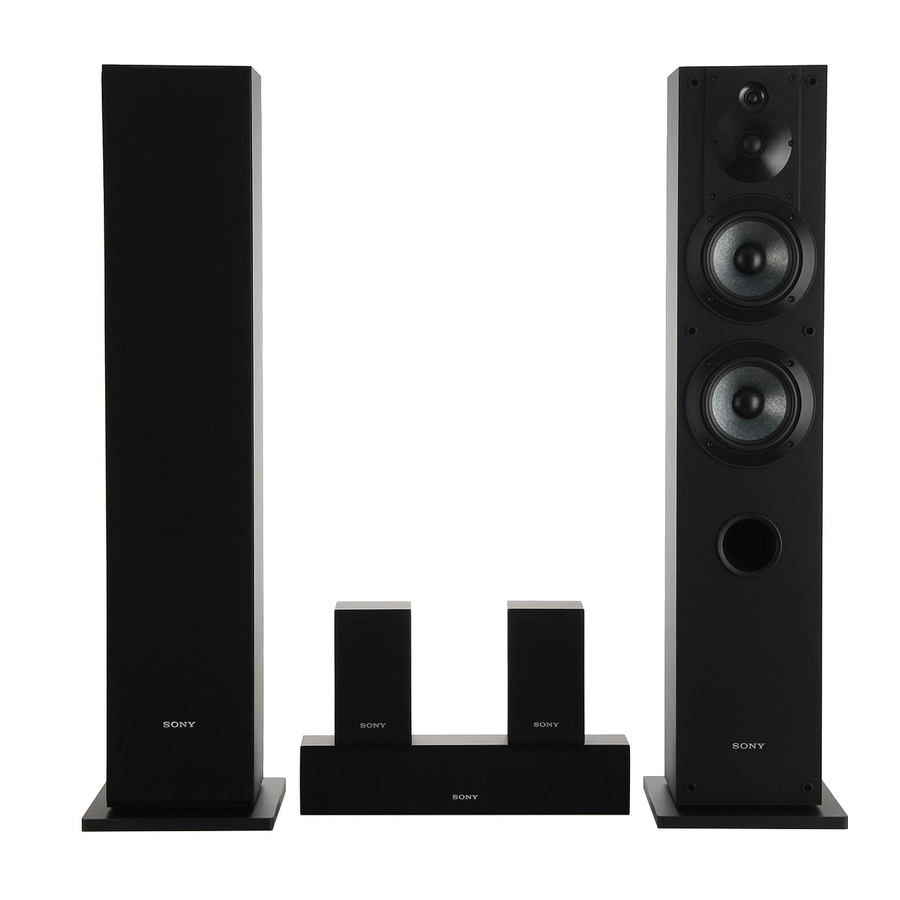

SONY SS-CS310CR - Hoparlör Sistemi Kullanım Talimatları

Önlemler

Güvenlikle ilgili

• Sistemi çalıştırmadan önce, sistemin çalışma voltajının yerel güç kaynağınızla aynı olduğundan emin olun.
• Sisteme herhangi bir sıvı veya katı nesne düşerse, sistemin güç kablosunu fişten çekin ve daha fazla çalıştırmadan önce sistemin yetkili personel tarafından kontrol edilmesini sağlayın.

Çalıştırma ile ilgili

• Hoparlör sistemini, sistemin maksimum giriş gücünü aşan sürekli bir watt değeriyle çalıştırmayın.
• Hoparlör bağlantılarının polaritesi doğru değilse, bas tonları zayıf olacak ve çeşitli enstrümanların konumu belirsizleşecektir.
• Hoparlör terminallerindeki çıplak hoparlör kabloları arasındaki temas kısa devreye neden olabilir.
• Bağlamadan önce, hoparlör sistemine zarar vermemek için amplifikatörü kapatın.
• (Yalnızca merkez ve surround hoparlörler için) Hoparlör ızgarası çıkarılamaz. Hoparlör sistemindeki ızgarayı çıkarmaya çalışmayın. Çıkarmaya çalışırsanız, hoparlöre zarar verebilirsiniz.
• Ses seviyesi bozulma noktasına kadar yükseltilmemelidir.

Yerleştirme ile ilgili

• Hoparlörleri eğimli bir konuma kurmayın.
• Hoparlörleri şu konumlara yerleştirmeyin:
  • Aşırı sıcak veya soğuk
  • Tozlu veya kirli
  • Çok nemli
  • Titreşimlere maruz
  • Doğrudan güneş ışığına maruz
  • Manyetik kartların (kredi kartları, toplu taşıma kartları vb.) yakını
    Manyetik kartlar, hoparlör ünitelerindeki mıknatıslar nedeniyle arızalanabilir.
  • Televizyonların yakını
    Hoparlörler manyetik olarak korumalı değildir. Bu nedenle, hoparlörleri CRT tabanlı televizyonların yakınında kullanırsanız, televizyon ekranında renk gölgelenmesi meydana gelir.
• Hoparlörü özel olarak işlenmiş (cilalı, yağlanmış, parlatılmış vb.) yüzeylere yerleştirirken dikkatli olun, çünkü lekelenme veya renk değişikliği meydana gelebilir.

Temizlik ile ilgili

Hoparlör kabinlerini hafif bir deterjan çözeltisi veya suyla hafifçe nemlendirilmiş yumuşak bir bezle temizleyin. Herhangi bir tür aşındırıcı ped, ovma tozu veya alkol veya benzin gibi çözücü kullanmayın.

Hoparlör sisteminizle ilgili herhangi bir sorunuz veya probleminiz varsa, lütfen en yakın Sony bayinize danışın.

Hoparlörlerin konumlandırılması (A)

Her hoparlör dinleme konumuna bakmalıdır. Tüm hoparlörler dinleme konumundan aynı mesafede ayarlanırsa daha iyi surround efekti elde edilir.

Hoparlörleri aşağıdaki gibi yerleştirin:

Ön hoparlörler: televizyonun soluna ve sağına uygun mesafe.

Subwoofer (tedarik edilmez): televizyonun her iki yanında.

Merkez hoparlör: televizyonun önünde.

Surround hoparlörler: odanın konfigürasyonuna bağlıdır. Surround hoparlörler, dinleme konumunun biraz arkasına yerleştirilebilir.

Not
Hoparlörü düz, yatay bir yere yerleştirdiğinizden emin olun.

Montaj

Ayak pedlerinin takılması (B)

Hoparlörleri sabitlemek ve kaymalarını önlemek için verilen ayak pedlerini hoparlörlerin altına taktığınızdan emin olun.

Surround hoparlörlerin duvara monte edilmesi (C)

Surround hoparlörü duvardaki bir kancayla (tedarik edilmez) asabilirsiniz.

Hoparlörleri duvara monte etmeden önce, hoparlör kablosunu hoparlöre bağlayın.

1. Hoparlörlerin arkasındaki delik için uygun vidalar (tedarik edilmez) hazırlayın.
2. Vidaları duvara sabitleyin. Vidalar 7 mm ila 10 mm çıkıntı yapmalıdır.
3. Hoparlörleri vidalara asın.

Notlar

• Duvar malzemesi ve mukavemeti için uygun vidalar kullanın. Alçıpan duvar özellikle kırılgan olduğundan, vidaları güvenli bir şekilde bir kirişe takın ve duvara sabitleyin. Hoparlörleri takviye uygulanan dikey ve düz bir duvara kurun.
• Kullanılacak duvar malzemesi veya vidalarla ilgili olarak bir vida dükkanına veya montajcıya başvurun.
• Sony, yanlış kurulum, yetersiz duvar mukavemeti veya yanlış vida kurulumu, doğal afet vb. nedenlerden kaynaklanan kaza veya hasarlardan sorumlu değildir.

Sistemin bağlanması (D)

Herhangi bir bağlantı yapmadan önce amplifikatörün ve subwoofer'ın (tedarik edilmez) gücünü kapattığınızdan emin olun.

Ön, merkez ve surround hoparlörleri bir amplifikatörün hoparlör çıkış terminallerine bağlayın ve amplifikatöre bağlanmak için subwoofer'ın (tedarik edilmez) LINE IN jakını kullanın.

Surround hoparlörleri bağlamak için uzun hoparlör kablosunu ve ön ve merkez hoparlörleri bağlamak için kısa hoparlör kablosunu kullandığınızdan emin olun.

Notlar (E)

• Hoparlörlerdeki artı (+) ve eksi (–) terminallerinin amplifikatördeki karşılık gelen artı (+) ve eksi (–) terminalleriyle eşleştiğinden emin olun.
• Tüm bağlantıların sağlam olduğundan emin olun. Hoparlör terminallerindeki çıplak hoparlör kabloları arasındaki temas kısa devreye neden olabilir.
• Amplifikatör bağlantılarıyla ilgili ayrıntılar için, amplifikatörle birlikte verilen kullanım talimatlarına bakın.

İpucu

Siyah veya siyah çizgili kablolar polaritede eksi (–) olup, eksi (–) hoparlör terminallerine bağlanmalıdır.

Amplifikatörün ayarlanması

Dahili çok kanallı dekoderlere (Dolby Digital^a), DTS^b), vb.) sahip bir amplifikatöre bağlanırken, hoparlör sisteminizin parametrelerini belirtmek için amplifikatörün kurulum menülerini kullanmalısınız.

Amplifikatörün kurulum menüleri, bir subwoofer'ın (tedarik edilmez) kullanılıp kullanılmamasına bağlı olarak farklılık gösterir. Doğru ayarlar için aşağıdaki tabloya bakın. Ayar prosedürüyle ilgili ayrıntılar için, amplifikatörünüzle birlikte verilen kullanım talimatlarına bakın.

Hoparlör kurulumu (Subwoofer kullanılıyor)

Hoparlör kurulumu (Subwoofer kullanılmıyor)

^a) "Dolby" ve çift-D sembolü, Dolby Laboratories'in ticari markalarıdır.

^b) "DTS" ve "DTS Digital Surround", DTS, Inc.'in tescilli ticari markalarıdır.

^c) Bir subwoofer kullanıyorsanız, ön hoparlörleri "LARGE" olarak ayarlamanızı öneririz. Ancak, bozulma meydana gelirse, ön hoparlörleri "SMALL" olarak ayarlayın.

Sorun giderme

Hoparlör sisteminizle ilgili bir sorunla karşılaşırsanız, aşağıdaki listeyi kontrol edin ve belirtilen önlemleri alın. Sorun devam ederse, en yakın Sony bayinize danışın.

Hoparlör sisteminden ses gelmiyor.

• Tüm bağlantıların doğru yapıldığından emin olun.
• Amplifikatördeki ses seviyesinin düzgün bir şekilde yükseltildiğinden emin olun.
• Amplifikatördeki program kaynağı seçicinin doğru kaynağa ayarlandığından emin olun.
• Kulaklıkların bağlı olmadığından emin olun.

Hoparlör çıkışında uğultu veya gürültü var.

• Tüm bağlantıların doğru yapıldığından emin olun.
• Ses bileşenlerinin hiçbirinin TV setine çok yakın konumlandırılmadığından emin olun.

Ses aniden durdu.

• Tüm bağlantıların doğru yapıldığından emin olun. Hoparlör terminallerindeki çıplak hoparlör kabloları arasındaki temas kısa devreye neden olabilir.

Teknik Özellikler

SS-CS3 (Ön hoparlörler)

Hoparlör sistemi: 3 yollu 4 sürücülü hoparlör sistemi, Bas refleks

Hoparlör üniteleri:
Woofer: 130 mm, koni tipi (2)
Tweeter: 25 mm, yumuşak kubbe tipi (1)
Süper tweeter: 19 mm, yumuşak kubbe tipi (1)

Nominal empedans: 6 ohm

Güç işleme kapasitesi: Maksimum giriş gücü: 145 W

Hassasiyet seviyesi: 88 dB (2,83 V, 1 m)

Frekans aralığı: 45 Hz - 50.000 Hz

Boyutlar (genişlik/yükseklik/derinlik): Yaklaşık 230 × 922 × 260 mm ön ızgara dahil

Kütle: Yaklaşık 11,5 kg ön ızgara dahil

SS-CS10C (Merkez hoparlör)

Hoparlör sistemi: Tam aralık, Bas refleks

Hoparlör üniteleri: 70 mm, koni tipi (2)

Nominal empedans: 6 ohm

Güç işleme kapasitesi: Maksimum giriş gücü: 145 W

Hassasiyet seviyesi: 82 dB (2,83 V, 1 m)

Frekans aralığı: 150 Hz - 20.000 Hz

Boyutlar (genişlik/yükseklik/derinlik): Yaklaşık 411 × 87 × 93 mm ön ızgara dahil

Kütle: Yaklaşık 1,7 kg ön ızgara dahil

SS-CS10S (Surround hoparlörler)

Hoparlör sistemi: Tam aralık, Bas refleks

Hoparlör üniteleri: 70 mm, koni tipi (1)

Nominal empedans: 6 ohm

Güç işleme kapasitesi: Maksimum giriş gücü: 145 W

Hassasiyet seviyesi: 80 dB (2,83 V, 1 m)

Frekans aralığı: 150 Hz - 20.000 Hz

Boyutlar (genişlik/yükseklik/derinlik): Yaklaşık 96 × 171 × 113 mm ön ızgara dahil

Kütle: Yaklaşık 0,9 kg ön ızgara dahil

Birlikte verilen aksesuarlar

Hoparlör kablosu (kısa) (3)

Hoparlör kablosu (uzun) (2)

Ayak pedleri (büyük) (8): ön hoparlörler (SS-CS3) için

Ayak pedleri (küçük) (12): merkez (SS-CS10C) ve surround (SS-CS10S) hoparlörler için

Tasarım ve teknik özellikler önceden haber verilmeksizin değiştirilebilir.

Eski Elektrikli ve Elektronik Ekipmanların İmhası

(Avrupa Birliği ve ayrı toplama sistemlerine sahip diğer Avrupa ülkelerinde geçerlidir)

Ürün veya ambalajı üzerindeki bu sembol, bu ürünün evsel atık olarak işlem görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik ekipmanların geri dönüşümü için geçerli toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde imha edilmesini sağlayarak, aksi takdirde bu ürünün uygunsuz atık işlemesinden kaynaklanabilecek çevre ve insan sağlığı için potansiyel olumsuz sonuçları önlemeye yardımcı olacaksınız. Malzemelerin geri dönüştürülmesi, doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için lütfen yerel Belediye Ofisinize, evsel atık imha hizmetinize veya ürünü satın aldığınız mağazaya başvurun.

Müşteriler için bildirim: Aşağıdaki bilgiler yalnızca AB Direktiflerini uygulayan ülkelerde satılan ekipmanlar için geçerlidir.

Bu ürün, Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonya tarafından veya adına üretilmiştir. Avrupa Birliği mevzuatına dayalı ürün uyumluluğu ile ilgili sorular, yetkili temsilci Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belçika'ya yöneltilmelidir. Herhangi bir servis veya garanti konusu için lütfen ayrı servis veya garanti belgelerinde verilen adreslere bakın.
