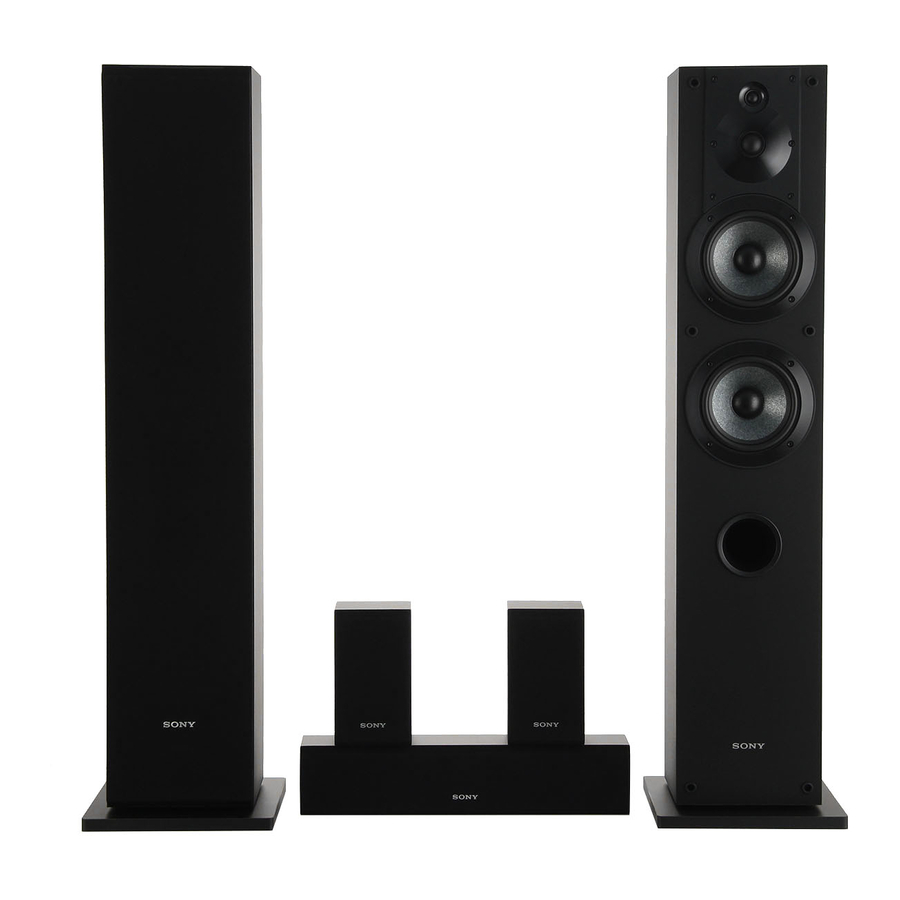

SONY SS-CS310CR - Instrukcja obsługi systemu głośnikowego

Środki ostrożności

Bezpieczeństwo

• Przed rozpoczęciem korzystania z systemu upewnij się, że napięcie robocze systemu jest zgodne z napięciem lokalnego zasilania.
• Jeśli do wnętrza systemu dostanie się jakikolwiek płyn lub ciało stałe, odłącz przewód zasilający systemu i zleć sprawdzenie systemu wykwalifikowanemu personelowi przed dalszym użytkowaniem.

Obsługa

• Nie należy zasilać systemu głośnikowego ciągłą mocą przekraczającą maksymalną moc wejściową systemu.
• Jeśli polaryzacja połączeń głośnikowych jest nieprawidłowa, tony basowe będą słabe, a pozycja różnych instrumentów niewyraźna.
• Kontakt między odsłoniętymi przewodami głośnikowymi na zaciskach głośnikowych może spowodować zwarcie.
• Przed podłączeniem wyłącz wzmacniacz, aby uniknąć uszkodzenia systemu głośnikowego.
• (Tylko dla głośników centralnych i surround) Maskownica głośnika nie może być zdjęta. Nie próbuj zdejmować maskownicy z systemu głośnikowego. Próba zdjęcia maskownicy może spowodować uszkodzenie głośnika.
• Poziom głośności nie powinien być podkręcany do punktu zniekształcenia.

Umiejscowienie

• Nie instaluj głośników w pozycji pochylonej.
• Nie umieszczaj głośników w miejscach, które są:
  • Ekstremalnie gorące lub zimne
  • Zakurzone lub brudne
  • Bardzo wilgotne
  • Podatne na wibracje
  • Podatne na bezpośrednie działanie promieni słonecznych
  • W pobliżu kart magnetycznych (kart kredytowych, biletów okresowych itp.)
    Karty magnetyczne mogą ulec uszkodzeniu z powodu magnesów w jednostkach głośnikowych.
  • W pobliżu telewizorów
    Głośniki nie są ekranowane magnetycznie. Dlatego, jeśli używasz głośników w pobliżu telewizorów opartych na kineskopach (CRT), na ekranie telewizora wystąpią przebarwienia.
• Zachowaj ostrożność podczas umieszczania głośnika na specjalnie obrobionych (woskowanych, olejowanych, polerowanych itp.) powierzchniach, ponieważ może to spowodować plamy lub odbarwienia.

Czyszczenie

Czyść obudowy głośników miękką szmatką lekko zwilżoną łagodnym roztworem detergentu lub wodą. Nie używaj żadnych ściernych gąbek, proszków do szorowania ani rozpuszczalników, takich jak alkohol lub benzyna.

W przypadku pytań lub problemów dotyczących systemu głośnikowego, skonsultuj się z najbliższym dealerem Sony.

Umiejscowienie głośników (A)

Każdy głośnik powinien być skierowany w stronę miejsca odsłuchu. Lepszy efekt surround zostanie uzyskany, jeśli wszystkie głośniki zostaną ustawione w tej samej odległości od miejsca odsłuchu.

Umieść głośniki w następujący sposób:

Głośniki przednie: odpowiednia odległość po lewej i prawej stronie telewizora.

Subwoofer (niedołączony): po obu stronach telewizora.

Głośnik centralny: przed telewizorem.

Głośniki surround: zależy od konfiguracji pomieszczenia. Głośniki surround mogą być umieszczone nieco za miejscem odsłuchu.

Uwaga
Upewnij się, że głośnik jest umieszczony na płaskim, poziomym miejscu.

Montaż

Mocowanie podkładek pod nóżki (B)

Upewnij się, że do spodu głośników przymocowane są dołączone podkładki pod nóżki, aby ustabilizować głośniki i zapobiec ich przesuwaniu się.

Instalacja głośników surround na ścianie (C)

Możesz zawiesić głośnik surround za pomocą haka (niedołączonego) na ścianie.

Przed zainstalowaniem głośników na ścianie, podłącz przewód głośnikowy do głośnika.

1. Przygotuj śruby (niedołączone), które są odpowiednie do otworu z tyłu głośników.
2. Przykręć śruby do ściany. Śruby powinny wystawać od 7 mm do 10 mm.
3. Zawieś głośniki na śrubach.

Uwagi

• Użyj śrub, które są odpowiednie do materiału i wytrzymałości ściany. Ponieważ ściana z płyty gipsowo-kartonowej jest szczególnie krucha, przymocuj śruby bezpiecznie do belki i przymocuj je do ściany. Zainstaluj głośniki na pionowej i płaskiej ścianie, gdzie zastosowano wzmocnienie.
• Skontaktuj się ze sklepem ze śrubami lub instalatorem w sprawie materiału ściany lub śrub, które mają być użyte.
• Sony nie ponosi odpowiedzialności za wypadki lub szkody spowodowane nieprawidłową instalacją, niewystarczającą wytrzymałością ściany lub nieprawidłową instalacją śrub, klęskami żywiołowymi itp.

Podłączanie systemu (D)

Przed wykonaniem jakichkolwiek połączeń należy wyłączyć zasilanie wzmacniacza i subwoofera (niedołączonego).

Podłącz głośniki przednie, centralne i surround do zacisków wyjściowych głośników wzmacniacza i użyj gniazda LINE IN subwoofera (niedołączonego) do podłączenia do wzmacniacza.

Upewnij się, że używasz długiego przewodu głośnikowego do podłączenia głośników surround i krótkiego przewodu głośnikowego do podłączenia głośników przednich i centralnych.

Uwagi (E)

• Upewnij się, że zaciski plus (+) i minus (–) na głośnikach są dopasowane do odpowiednich zacisków plus (+) i minus (–) na wzmacniaczu.
• Upewnij się, że wszystkie połączenia są mocne. Kontakt między odsłoniętymi przewodami głośnikowymi na zaciskach głośnikowych może spowodować zwarcie.
• Szczegółowe informacje na temat połączeń wzmacniacza można znaleźć w instrukcji obsługi dołączonej do wzmacniacza.

Wskazówka

Czarne lub czarne prążkowane przewody są ujemne (–) w polaryzacji i powinny być podłączone do ujemnych (–) zacisków głośnikowych.

Ustawianie wzmacniacza

Podczas podłączania do wzmacniacza z wewnętrznymi dekoderami wielokanałowymi (Dolby Digital^a), DTS^b) itp.), należy użyć menu ustawień wzmacniacza, aby określić parametry systemu głośnikowego.

Menu ustawień wzmacniacza różnią się w zależności od tego, czy subwoofer (niedołączony) jest używany, czy nie. Zobacz tabelę poniżej, aby uzyskać odpowiednie ustawienia. Szczegółowe informacje na temat procedury ustawiania można znaleźć w instrukcji obsługi dołączonej do wzmacniacza.

Ustawienie głośników (używany jest subwoofer)

Ustawienie głośników (subwoofer nie jest używany)

^a) "Dolby" i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories.

^b) "DTS" i "DTS Digital Surround" są zarejestrowanymi znakami towarowymi firmy DTS, Inc.

^c) Jeśli używasz subwoofera, zalecamy ustawienie głośników przednich na "LARGE". Jeśli jednak wystąpią zniekształcenia, ustaw głośniki przednie na "SMALL".

Rozwiązywanie problemów

W przypadku wystąpienia problemu z systemem głośnikowym, sprawdź poniższą listę i podejmij wskazane środki. Jeśli problem będzie się powtarzał, skonsultuj się z najbliższym dealerem Sony.

Brak dźwięku z systemu głośnikowego.

• Upewnij się, że wszystkie połączenia zostały wykonane prawidłowo.
• Upewnij się, że głośność na wzmacniaczu została odpowiednio podkręcona.
• Upewnij się, że selektor źródła programu na wzmacniaczu jest ustawiony na właściwe źródło.
• Upewnij się, że słuchawki nie są podłączone.

W wyjściu głośnikowym występuje brum lub szum.

• Upewnij się, że wszystkie połączenia zostały wykonane prawidłowo.
• Upewnij się, że żadne z elementów audio nie są umieszczone zbyt blisko telewizora.

Dźwięk nagle ustał.

• Upewnij się, że wszystkie połączenia zostały wykonane prawidłowo. Kontakt między odsłoniętymi przewodami głośnikowymi na zaciskach głośnikowych może spowodować zwarcie.

Dane techniczne

SS-CS3 (Głośniki przednie)

System głośnikowy: 3-drożny 4-głośnikowy system głośnikowy, Bass reflex

Jednostki głośnikowe:
Głośnik niskotonowy: 130 mm, typ stożkowy (2)
Głośnik wysokotonowy: 25 mm, typ miękkiej kopułki (1)
Super głośnik wysokotonowy: 19 mm, typ miękkiej kopułki (1)

Impedancja znamionowa: 6 omów

Moc znamionowa: Maksymalna moc wejściowa: 145 W

Poziom czułości: 88 dB (2,83 V, 1 m)

Zakres częstotliwości: 45 Hz - 50 000 Hz

Wymiary (szerokość/wysokość/głębokość): Około 230 × 922 × 260 mm z maskownicą przednią

Masa: Około 11,5 kg z maskownicą przednią

SS-CS10C (Głośnik centralny)

System głośnikowy: Pełnozakresowy, Bass reflex

Jednostki głośnikowe: 70 mm, typ stożkowy (2)

Impedancja znamionowa: 6 omów

Moc znamionowa: Maksymalna moc wejściowa: 145 W

Poziom czułości: 82 dB (2,83 V, 1 m)

Zakres częstotliwości: 150 Hz - 20 000 Hz

Wymiary (szerokość/wysokość/głębokość): Około 411 × 87 × 93 mm z maskownicą przednią

Masa: Około 1,7 kg z maskownicą przednią

SS-CS10S (Głośniki surround)

System głośnikowy: Pełnozakresowy, Bass reflex

Jednostki głośnikowe: 70 mm, typ stożkowy (1)

Impedancja znamionowa: 6 omów

Moc znamionowa: Maksymalna moc wejściowa: 145 W

Poziom czułości: 80 dB (2,83 V, 1 m)

Zakres częstotliwości: 150 Hz - 20 000 Hz

Wymiary (szerokość/wysokość/głębokość): Około 96 × 171 × 113 mm z maskownicą przednią

Masa: Około 0,9 kg z maskownicą przednią

Dostarczone akcesoria

Przewód głośnikowy (krótki) (3)

Przewód głośnikowy (długi) (2)

Podkładki pod nóżki (duże) (8): do głośników przednich (SS-CS3)

Podkładki pod nóżki (małe) (12): do głośników centralnych (SS-CS10C) i surround (SS-CS10S)

Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.

Utylizacja starego sprzętu elektrycznego i elektronicznego

(Dotyczy Unii Europejskiej i innych krajów europejskich z systemami selektywnej zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien być traktowany jako odpad domowy. Zamiast tego należy go przekazać do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. Zapewniając prawidłową utylizację produktu, pomożesz zapobiec potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby być spowodowane niewłaściwą utylizacją produktu. Recykling materiałów pomoże w ochronie zasobów naturalnych. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu produktu, skontaktuj się z lokalnym urzędem gminy, firmą zajmującą się utylizacją odpadów domowych lub sklepem, w którym produkt został zakupiony.

Informacja dla klientów: Poniższe informacje dotyczą wyłącznie sprzętu sprzedawanego w krajach stosujących dyrektywy UE.

Ten produkt został wyprodukowany przez lub w imieniu Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Zapytania dotyczące zgodności produktu z przepisami Unii Europejskiej należy kierować do autoryzowanego przedstawiciela, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia. Wszelkie sprawy związane z serwisem lub gwarancją należy kierować na adresy podane w oddzielnych dokumentach serwisowych lub gwarancyjnych.

http://www.sony.net/

© 2014 Sony Corporation Wydrukowano w Malezji
