SONY SRS-Z500, SRS-Z500PC - Instrukcja obsługi systemu głośników stereo Active

Wprowadzenie

Przed rozpoczęciem użytkowania urządzenia, prosimy o dokładne przeczytanie niniejszej instrukcji i zachowanie jej na przyszłość.

Aby zapobiec pożarowi lub porażeniu prądem, nie narażaj urządzenia na deszcz lub wilgoć.
Aby uniknąć porażenia prądem, nie otwieraj obudowy. Wszelkie czynności serwisowe należy powierzać wyłącznie wykwalifikowanemu personelowi.

Cechy

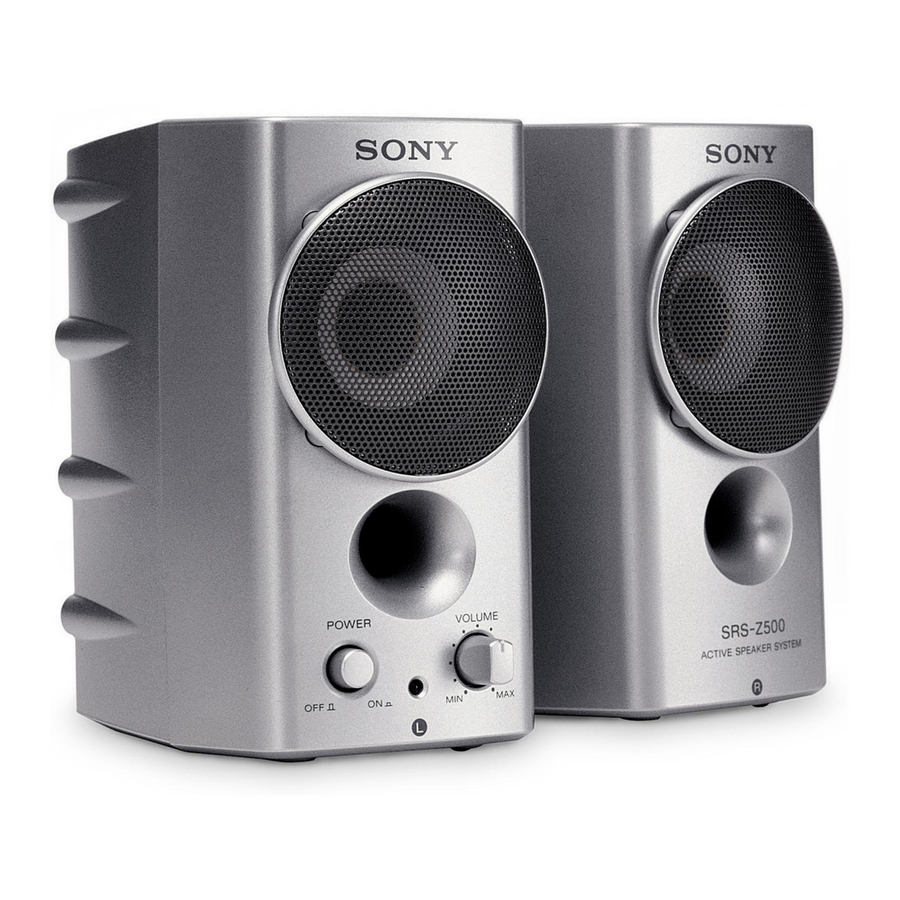

Sony SRS-Z500/ Z500PC to kompaktowy system głośnikowy z wbudowanym wzmacniaczem mocy. System ten można podłączyć do Discmana, WALKMANA* headphone stereo, MD station, itp.

• Nowo opracowany obwód magnetyczny typu Σ odtwarza potężny bas, którego nie można sobie wyobrazić po wyglądzie.
• Moc wyjściowa 3 W + 3 W
• Obwód MEGA BASS, IBB (Intelligent Bass Boost) umożliwia uzyskanie potężnego basu niezależnie od głośności dźwięku.

* WALKMAN jest zarejestrowanym znakiem towarowym firmy Sony Corporation.

Środki ostrożności

• Przed uruchomieniem systemu sprawdź, czy napięcie robocze systemu jest zgodne z napięciem lokalnego źródła zasilania.

• Używaj tylko dołączonego zasilacza AC. Nie używaj żadnego innego zasilacza AC.
• Po użyciu systemu z zasilaczem AC, odłącz zasilacz AC od gniazdka ściennego, jeśli system nie będzie używany przez dłuższy czas. Przełącznik POWER (zasilanie) na lewym głośniku nie wyłącza zasilacza AC.
• Nie otwieraj obudowy. Wszelkie czynności serwisowe należy powierzać wyłącznie wykwalifikowanemu personelowi.
• Nie pozostawiaj systemu w pobliżu źródeł ciepła lub w miejscu narażonym na bezpośrednie działanie promieni słonecznych, nadmierny kurz, wilgoć, deszcz lub wstrząsy mechaniczne.
• Jeśli do wnętrza głośnika wpadnie jakikolwiek przedmiot stały lub ciecz, odłącz zasilacz AC i zleć sprawdzenie głośnika wykwalifikowanemu personelowi przed dalszym użytkowaniem.
• Do czyszczenia obudowy nie używaj alkoholu, benzyny ani rozcieńczalnika.
• Chociaż system jest ekranowany magnetycznie, nie należy pozostawiać nagranych taśm, zegarków, osobistych kart kredytowych lub dyskietek z kodowaniem magnetycznym przed systemem przez dłuższy czas.
• Tabliczka znamionowa wskazująca napięcie robocze, pobór mocy itp. znajduje się z boku wtyczki zasilacza AC.
• Zainstaluj system na płaskiej, równej powierzchni, aby zapobiec jego przewróceniu się lub upadkowi. Nie umieszczaj w pobliżu wartościowych przedmiotów.

Jeśli obraz telewizyjny lub monitor jest zniekształcony magnetycznie
Chociaż system jest ekranowany magnetycznie, w niektórych przypadkach obraz na niektórych telewizorach/ komputerach osobistych może ulec zniekształceniu magnetycznemu. W takim przypadku wyłącz zasilanie telewizora/ komputera osobistego i po 15 do 30 minutach włącz go ponownie. W przypadku komputera osobistego podejmij odpowiednie środki, takie jak zapisanie danych przed wyłączeniem. Gdy nie widać poprawy, umieść system dalej od telewizora/ komputera osobistego. Ponadto należy uważać, aby nie umieszczać w pobliżu telewizora/ komputera osobistego przedmiotów, w których przymocowane są magnesy lub są one używane, takich jak szafki audio, stojaki pod telewizor, zabawki itp. Mogą one powodować zniekształcenia magnetyczne obrazu ze względu na ich interakcję z systemem.
W przypadku pytań lub problemów dotyczących systemu, które nie zostały omówione w niniejszej instrukcji, skonsultuj się z najbliższym dealerem Sony.

Połączenia

(Patrz rys. )

Podłącz lewy głośnik do źródła dźwięku.
Gdy system jest podłączony do monofonicznego gniazda radia itp., dźwięk może dochodzić tylko z lewego głośnika. W takim przypadku użyj opcjonalnego adaptera wtyczki Sony PC-236HG. Dźwięk będzie dochodził z obu głośników.

Aby podłączyć do stereofonicznego gniazda słuchawkowego typu phone
Użyj opcjonalnego przewodu połączeniowego RK-G138HG.

Podłączanie do MD station (Patrz rys. )

Użyj gniazda INPUT (wejście) na lewym głośniku, gdy jest podłączony do MD station.

Źródło zasilania

(Patrz rys. )

Do korzystania z systemu wymagane jest zasilanie sieciowe.

Uwaga dotycząca zasilacza AC
Używaj tylko dołączonego zasilacza AC. Nie używaj żadnego innego zasilacza AC.

Jak używać

(Patrz rys. )

1. Przekręć przełącznik POWER (zasilanie), aby włączyć system. Wskaźnik POWER (zasilanie) zaświeci się.
2. Ustaw głośność za pomocą pokrętła VOLUME (głośność).

Uwaga
Wyłącz funkcję MEGA BASS (Walkman) lub BASS BOOST (Discman, itp.), ponieważ może to spowodować zniekształcenia dźwięku.
Po zakończeniu słuchania, przekręć przełącznik POWER (zasilanie), aby wyłączyć system. Wskaźnik POWER (zasilanie) zgaśnie.

Specyfikacje

Sekcja wzmacniacza

Sekcja głośnikowa

Ogólne

Wymagania dotyczące zasilania	Gniazdo DC IN 9 V akceptuje dołączony zasilacz AC Sony (tylko lewy głośnik)
Wymiary	Około. 80 × 145 × 135 mm (31/4 × 53/4 × 53/8 cala) (szer./wys./gł.) wraz z wystającymi częściami i elementami sterującymi
Masa	Lewy głośnik: Około. 580 g (1 funt 4 uncje) Prawy głośnik: Około. 550 g (1 funt 3 uncje)
Dołączone akcesoria	Zasilacz AC (1) Przewód połączeniowy (stereofoniczna miniwtyczka stereofoniczna miniwtyczka) (1)
Opcjonalne akcesoria	Adapter wtyczki PC-236HG Przewód połączeniowy RK-G138HG

Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia.
Znak CE na urządzeniu jest ważny tylko dla produktów sprzedawanych na terenie Unii Europejskiej.
