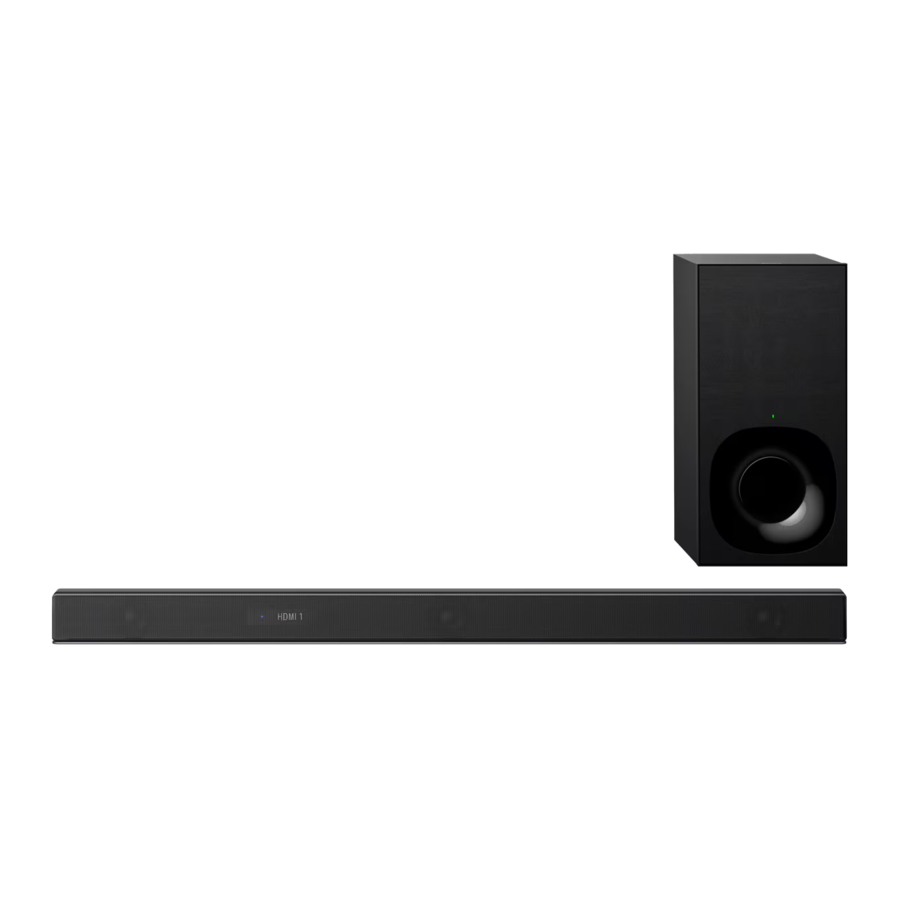

Priručnik za Sony HT-Z9F

Što se nalazi u kutiji

Pogledajte Upute za uporabu (zaseban dokument) za metode povezivanja TV-a u nastavku.

Bežično povezivanje Sony TV-a s funkcijom BLUETOOTH
Povezivanje 4K TV-a i 4K uređaja
Povezivanje TV-a s analognim audiokabelom

Vodič za pokretanje (ovaj dokument) objašnjava kako spojiti zvučnik i TV putem HDMI kabela.

Položaj ugradnje

Napomena

• Ne stavljajte magnetske kartice na sustav ili blizu sustava.
• Ne prekrivajte vrh zvučnika metalnim predmetima kao što je okvir TV-a itd. Bežične funkcije mogu postati nestabilne.
• Ne stavljajte metalne predmete oko sustava. Bežične funkcije mogu postati nestabilne.

Za montiranje zvučnika na zid
Pogledajte "Montaža zvučnika ili stražnjeg zvučnika (nije isporučen) na zid" u Uputama za uporabu (zaseban dokument).

Povezivanje s televizorom i drugim uređajima

1. Upotrijebite HDMI kabel (isporučen) za spajanje HDMI IN utičnice na vašem televizoru i HDMI OUT (TV eARC/ARC) utičnice na zvučniku.

   Napomena

• Provjerite je li kabel čvrsto umetnut.
• Ako vaš TV nema HDMI IN utičnicu označenu "eARC" ili "ARC", također ćete morati spojiti TV i zvučnik putem optičkog digitalnog kabela (nije isporučen) kao što je navedeno u koraku. Neće biti zvuka s TV-a ako su TV i zvučnik spojeni samo putem HDMI kabela.
• Za gledanje 4K video sadržaja, pogledajte "Povezivanje 4K TV-a i 4K uređaja" u Uputama za uporabu (zaseban dokument).

2. Upotrijebite HDMI kabel (nije isporučen) za spajanje HDMI OUT utičnice na uređaju i HDMI IN 1 utičnice ili HDMI IN 2 utičnice na zvučniku.

   Napomena

• Provjerite je li kabel čvrsto umetnut.
• Za gledanje 4K video sadržaja, pogledajte "Povezivanje 4K TV-a i 4K uređaja" u Uputama za uporabu (zaseban dokument).
  Savjet
• Kada su uređaji kao što su Blu-ray Disc player, kabelska kutija ili satelitska kutija trenutno spojeni na TV, odspojite uređaj s TV-a i zatim ga spojite na zvučnik kako biste reproducirali visokokvalitetni surround zvuk.

3. Kada vaš TV nema HDMI IN utičnicu označenu "eARC" ili "ARC", upotrijebite optički digitalni kabel (nije isporučen) za spajanje optičke izlazne utičnice na vašem TV-u i TV IN (OPT) utičnice na zvučniku.

   Napomena

• Provjerite oblik konektora optičkog digitalnog kabela i utičnice na TV-u i zvučniku. Umetnite konektore u utičnice u pravim smjerovima. Ako nasilno umetnete konektore u pogrešnim smjerovima, konektori i utičnice se mogu oštetiti.

Postavljanje daljinskog upravljača

Uključivanje televizora

Uključivanje sustava

Spojite AC kabele za napajanje (glavne vodove) zvučnika i subwoofera u AC utičnicu (glavnu). Daljinski upravljač sustava ne radi dok "HELLO" na zaslonu prednje ploče na zvučniku ne nestane.

Pritisnite (napajanje) na daljinskom upravljaču sustava. "TV" se pojavljuje na zaslonu prednje ploče na zvučniku.

Provjerite svijetli li indikator napajanja subwoofera zeleno. Ako indikator napajanja subwoofera svijetli zeleno, veza sa zvučnikom je dovršena. Ako ne, pogledajte "Subwoofer" u "Rješavanje problema" u Uputama za uporabu (zaseban dokument).

Slušanje zvuka

Napomena

• Ovisno o redoslijedu kojim spajate TV i sustav, sustav može biti isključen i "MUTING" se može pojaviti na zaslonu prednje ploče na zvučniku. Ako se to dogodi, prvo uključite TV, a zatim sustav.

Uživanje u impresivnom surround doživljaju

Pritisnite VERTICAL S. na daljinskom upravljaču sustava. Uživajte u filmovima, glazbi i više uz zvuk koji teče po cijeloj prostoriji, okružujući vas iz svih smjerova.

Podesite glasnoću.
Podesite glasnoću zvučnika pritiskom na +/− na daljinskom upravljaču sustava.
Podesite glasnoću subwoofera pritiskom na SW +/− na daljinskom upravljaču sustava.

Napomena

• Surround efekt iz svih smjerova razlikuje se ovisno o izvoru zvuka.

Kako prikazati zaslon rada sustava na TV-u

Izvedite Jednostavno postavljanje za prikaz izbornika sustava na TV-u.

Pritisnite HOME na daljinskom upravljaču sustava. Zaslon Jednostavno postavljanje prikazuje se na zaslonu TV-a. Ako se zaslon Jednostavno postavljanje ne pojavi, upotrijebite daljinski upravljač TV-a za prebacivanje TV ulaza na onaj za HDMI IN utičnicu na koju je spojen sustav.

Odaberite jezik koji želite za zaslonski prikaz sustava.

Izvedite postavke slijedeći upute na zaslonu.

Rješavanje problema

Zvuk TV-a se ne reproducira iz sustava ili se slika ne prikazuje na TV-u.

• Pritisnite TV na daljinskom upravljaču sustava za odabir TV ulaza. "TV" se pojavljuje na zaslonu prednje ploče na zvučniku.
• Provjerite jesu li ulaz i izlaz HDMI utičnica na sustavu ispravni.
• Odspojite kabele koji su spojeni između TV-a i sustava, a zatim ih ponovno čvrsto spojite. Odspojite AC kabele za napajanje TV-a i sustava iz AC utičnica (glavnih), a zatim ih ponovno spojite.
• Kada su TV i sustav spojeni putem HDMI kabela, omogućite funkciju Control for HDMI ili eARC/ARC funkciju na TV-u. Za detalje o postavkama TV-a, pogledajte upute za uporabu isporučene s TV-om. Za više informacija o funkciji Control for HDMI, pogledajte Upute za uporabu (zaseban dokument).
• Provjerite postavke zvuka TV-a. Kada je TV postavljen za reprodukciju zvuka s TV zvučnika, promijenite postavku za reprodukciju zvuka s vanjskih zvučnika.

Slika ili zvuk s uređaja spojenog na sustav se ne reproduciraju.

• Pritisnite jedan od gumba za ulaz (TV, HDMI1, HDMI2, BLUETOOTH ili ANALOG) na daljinskom upravljaču sustava za odabir željenog ulaza. Vrsta ulaza koja odgovara odabranom ulazu pojavljuje se na zaslonu prednje ploče na zvučniku.
• Provjerite jesu li ulaz i izlaz HDMI utičnica na sustavu ispravni.
• Odspojite kabele spojene na sustav, a zatim ih ponovno spojite. Provjerite jesu li kabeli čvrsto umetnuti.

Daljinski upravljač TV-a ne radi.

• Kada zvučnik ometa senzor daljinskog upravljača TV-a, daljinski upravljač TV-a možda neće raditi. U tom slučaju, postavite [IR-Repeater] na [On] (Uključeno). Možete upravljati TV-om s daljinskim upravljačem TV-a. Za detalje, pogledajte "Kada daljinski upravljač TV-a ne radi" u Uputama za uporabu (zaseban dokument).

Iz subwoofera se ne čuje zvuk ili se čuje samo zvuk vrlo niske razine.

• Pritisnite SW + na daljinskom upravljaču sustava za povećanje glasnoće subwoofera.
• Provjerite svijetli li indikator napajanja na subwooferu zeleno. Ako indikator napajanja ne svijetli, pogledajte "Subwoofer" u "Rješavanje problema" u Uputama za uporabu (zaseban dokument).
• Subwoofer je dizajniran za reprodukciju basa ili zvukova niske frekvencije. Kada ulazni izvor ne sadrži puno basova, kao što je u TV programima, zvuk basa iz subwoofera može biti teško čuti. Zvuk subwoofera možete provjeriti emitiranjem testnog tona. Za detalje, pogledajte "Prilagođavanje postavki zvučnika za surround zvuk" u Uputama za uporabu (zaseban dokument).

Ako se problem ne riješi iako ste isprobali gore navedene mjere, pogledajte "Rješavanje problema" u Uputama za uporabu (zaseban dokument).
