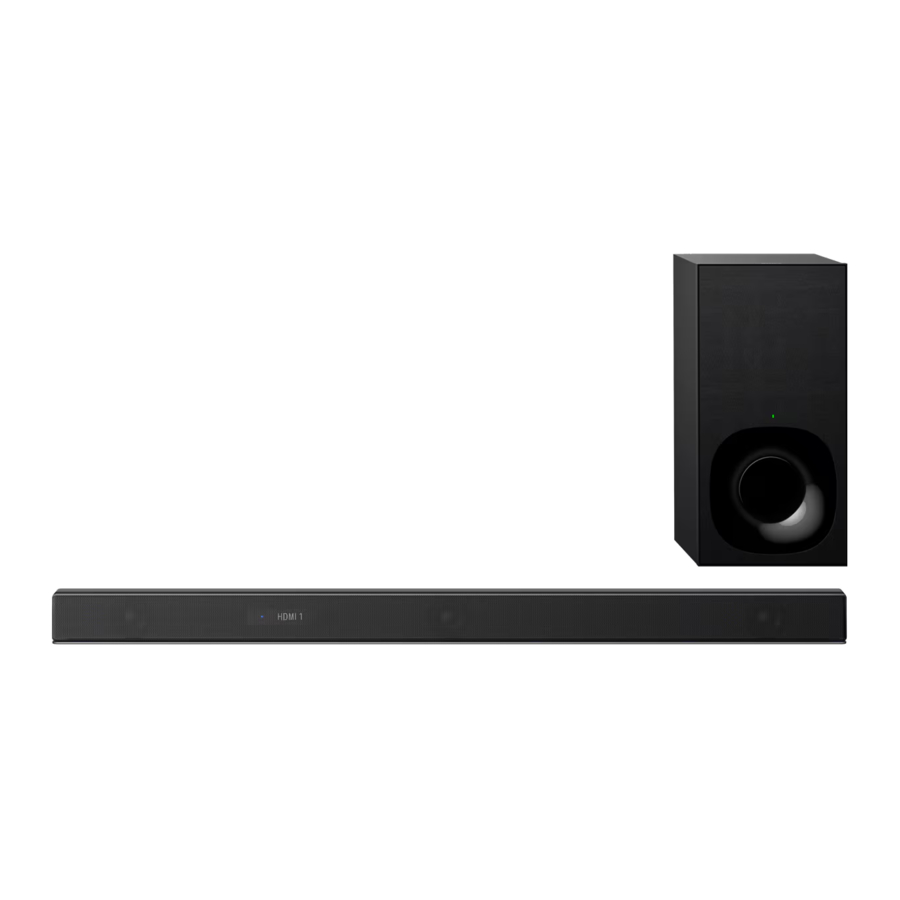

Panduan Sony HT-Z9F

Apa yang ada di dalam kotak

Lihat Petunjuk Pengoperasian (dokumen terpisah) untuk metode koneksi TV di bawah ini.

Menghubungkan TV Sony dengan Fungsi BLUETOOTH Secara Nirkabel
Menghubungkan TV 4K dan Perangkat 4K
Menghubungkan TV dengan Kabel Audio Analog

Panduan Memulai (dokumen ini) menjelaskan cara menghubungkan Speaker Bar dan TV melalui kabel HDMI.

Posisi pemasangan

Catatan

• Jangan letakkan kartu magnetik di sistem atau di dekat sistem.
• Jangan tutupi bagian atas Speaker Bar dengan benda logam seperti bingkai TV, dll. Fungsi nirkabel dapat menjadi tidak stabil.
• Jangan letakkan benda logam di sekitar sistem. Fungsi nirkabel dapat menjadi tidak stabil.

Untuk memasang Speaker Bar di dinding
Lihat "Memasang Speaker Bar atau Speaker Belakang (tidak disertakan) di Dinding" di Petunjuk Pengoperasian (dokumen terpisah).

Menghubungkan dengan TV dan perangkat lain

1. Gunakan kabel HDMI (disertakan) untuk menghubungkan jack HDMI IN pada TV Anda dan jack HDMI OUT (TV eARC/ARC) pada Speaker Bar.

   Catatan

• Pastikan kabel terpasang dengan kuat.
• Jika TV Anda tidak memiliki jack HDMI IN berlabel "eARC" atau "ARC," Anda juga perlu menghubungkan TV dan Speaker Bar melalui kabel digital optik (tidak disertakan) seperti yang diinstruksikan pada langkah. Tidak akan ada output suara dari TV jika TV dan Speaker Bar hanya terhubung melalui kabel HDMI.
• Untuk menonton konten video 4K, lihat "Menghubungkan TV 4K dan Perangkat 4K" di Petunjuk Pengoperasian (dokumen terpisah).

2. Gunakan kabel HDMI (tidak disertakan) untuk menghubungkan jack HDMI OUT pada perangkat dan jack HDMI IN 1 atau HDMI IN 2 pada Speaker Bar.

   Catatan

• Pastikan kabel terpasang dengan kuat.
• Untuk menonton konten video 4K, lihat "Menghubungkan TV 4K dan Perangkat 4K" di Petunjuk Pengoperasian (dokumen terpisah).
  Tip
• Saat perangkat seperti pemutar Blu-ray Disc, kotak kabel, atau kotak satelit saat ini terhubung ke TV, lepaskan perangkat dari TV lalu sambungkan ke Speaker Bar untuk menghasilkan suara surround berkualitas tinggi.

3. Jika TV Anda tidak memiliki jack HDMI IN berlabel "eARC" atau "ARC," gunakan kabel digital optik (tidak disertakan) untuk menghubungkan jack optical out pada TV Anda dan jack TV IN (OPT) pada Speaker Bar.

   Catatan

• Periksa bentuk konektor kabel digital optik dan jack pada TV dan Speaker Bar. Masukkan konektor ke dalam jack dengan arah yang benar. Jika Anda dengan paksa memasukkan konektor dengan arah yang salah, konektor dan jack dapat rusak.

Menyiapkan remote control

Menyalakan TV

Menyalakan sistem

Hubungkan kabel daya AC (kabel utama) Speaker Bar dan subwoofer ke stopkontak AC (utama). Remote control sistem tidak berfungsi hingga "HELLO" di tampilan panel depan pada Speaker Bar menghilang.

Tekan (daya) pada remote control sistem. "TV" muncul di tampilan panel depan pada Speaker Bar.

Konfirmasikan bahwa indikator daya subwoofer menyala hijau. Jika indikator daya subwoofer menyala hijau, koneksi dengan Speaker Bar selesai. Jika tidak, lihat "Subwoofer" dari "Pemecahan Masalah" di Petunjuk Pengoperasian (dokumen terpisah).

Mendengarkan suara

Catatan

• Tergantung pada urutan Anda menghubungkan TV dan sistem, sistem mungkin dibisukan dan "MUTING" mungkin muncul di tampilan panel depan pada Speaker Bar. Jika ini terjadi, nyalakan TV terlebih dahulu, lalu sistem.

Menikmati pengalaman surround yang imersif

Tekan VERTICAL S. pada remote control sistem. Nikmati film, musik, dan lainnya dengan suara yang mengalir di seluruh ruangan, mengelilingi Anda dari segala arah.

Sesuaikan volume.
Sesuaikan volume Speaker Bar dengan menekan +/− pada remote control sistem.
Sesuaikan volume subwoofer dengan menekan SW +/− pada remote control sistem.

Catatan

• Efek surround dari segala arah berbeda tergantung pada sumber suara.

Cara menampilkan layar operasi sistem di TV

Lakukan Pengaturan Mudah untuk menampilkan menu sistem di TV.

Tekan HOME pada remote control sistem. Layar Pengaturan Mudah ditampilkan di layar TV. Jika layar Pengaturan Mudah tidak muncul, gunakan remote control TV untuk mengalihkan input TV ke input untuk jack HDMI IN tempat sistem terhubung.

Pilih bahasa yang Anda inginkan untuk tampilan di layar sistem.

Lakukan pengaturan dengan mengikuti instruksi di layar.

Pemecahan masalah

Tidak ada suara TV yang keluar dari sistem, atau tidak ada gambar yang ditampilkan di TV.

• Tekan TV pada remote control sistem untuk memilih input TV. "TV" muncul di tampilan panel depan pada Speaker Bar.
• Pastikan bahwa input dan output jack HDMI pada sistem sudah benar.
• Lepaskan kabel yang terhubung antara TV dan sistem, lalu sambungkan kembali dengan kuat. Lepaskan kabel daya AC TV dan sistem dari stopkontak AC (utama), lalu sambungkan kembali.
• Saat TV dan sistem terhubung melalui kabel HDMI, aktifkan fungsi Control for HDMI atau fungsi eARC/ARC pada TV. Untuk detail tentang pengaturan TV, lihat petunjuk pengoperasian yang disertakan bersama TV. Untuk informasi lebih lanjut tentang fungsi Control for HDMI, lihat Petunjuk Pengoperasian (dokumen terpisah).
• Periksa pengaturan suara TV. Saat TV diatur untuk mengeluarkan suara dari speaker TV, ubah pengaturan untuk mengeluarkan suara dari speaker eksternal.

Tidak ada gambar atau suara dari perangkat yang terhubung ke sistem yang keluar.

• Tekan salah satu tombol input (TV, HDMI1, HDMI2, BLUETOOTH atau ANALOG) pada remote control sistem untuk memilih input yang diinginkan. Jenis input yang sesuai dengan input yang dipilih muncul di tampilan panel depan pada Speaker Bar.
• Pastikan bahwa input dan output jack HDMI pada sistem sudah benar.
• Lepaskan kabel yang terhubung ke sistem, lalu sambungkan kembali. Pastikan kabel terpasang dengan kuat.

Remote control TV tidak berfungsi.

• Saat Speaker Bar menghalangi sensor remote control TV, remote control TV mungkin tidak berfungsi. Dalam hal ini, atur [IR-Repeater] ke [On] (Aktif). Anda dapat mengontrol TV dengan remote control TV. Untuk detailnya, lihat "Saat Remote Control TV tidak Berfungsi" di Petunjuk Pengoperasian (dokumen terpisah).

Tidak ada suara atau hanya suara tingkat sangat rendah yang terdengar dari subwoofer.

• Tekan SW + pada remote control sistem untuk memperbesar volume subwoofer.
• Pastikan bahwa indikator daya pada subwoofer menyala hijau. Jika indikator daya tidak menyala, lihat "Subwoofer" dari "Pemecahan Masalah" di Petunjuk Pengoperasian (dokumen terpisah).
• Subwoofer dirancang untuk memutar suara bass atau frekuensi rendah. Saat sumber input tidak mengandung banyak suara bass, seperti pada program TV, suara bass dari subwoofer mungkin sulit didengar. Anda dapat memeriksa suara subwoofer dengan memancarkan nada uji. Untuk detailnya, lihat "Menyesuaikan Pengaturan Speaker untuk Suara Surround" di Petunjuk Pengoperasian (dokumen terpisah).

Jika masalah tidak teratasi meskipun Anda telah mencoba langkah-langkah di atas, lihat "Pemecahan Masalah" di Petunjuk Pengoperasian (dokumen terpisah).
