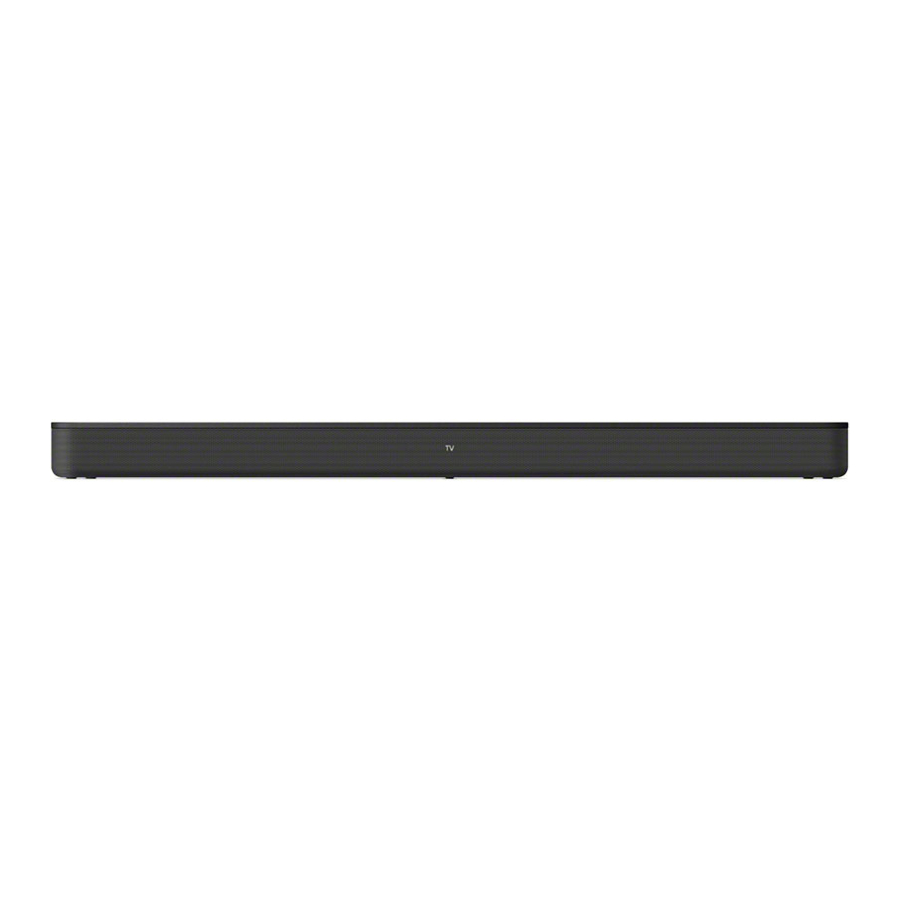

Sony HT-S400 - Barra de Som 2.1 canais com Subwoofer Sem Fio - Manual

Conteúdo

1 Precauções
- 1.1 Sobre estas Instruções de Operação
2 Instalação e Conexão
3 Peças e Controles
4 Ouvir Música/Som
5 Ajustar o som
6 Usando o Sistema de Alto-falantes ao Interagir com uma TV
- 6.1 Operando o Sistema de Alto-falantes ao Interagir com uma TV (Função Control for HDMI)
- 6.2 Operando o Sistema de Alto-falantes ao Interagir com uma TV Compatível com a Função "BRAVIA" Sync
  - 6.2.1 Para usar "BRAVIA" Sync
  - 6.2.2 O que você pode fazer com "BRAVIA" Sync
7 Economizando o Consumo de Energia
- 7.1 Desligando o Sistema de Alto-falantes ao Detectar o Estado de Uso
- 7.2 Economizando Energia no Modo de Espera
8 Alterando as Configurações
9 Resolução de problemas
10 Especificações
11 Referências
12 Baixar manual
13 Em Outros Idiomas

Precauções

Sobre segurança

Se algum objeto sólido ou líquido cair no sistema de alto-falantes, desconecte-o e solicite a verificação por pessoal qualificado antes de operá-lo novamente.
Não suba no sistema de alto-falantes, pois você pode cair e se machucar, ou danificar o sistema de alto-falantes.

Sobre fontes de alimentação

Antes de operar o sistema de alto-falantes, verifique se a tensão de operação é idêntica à da sua fonte de alimentação local. A tensão de operação é indicada na placa de identificação na parte inferior da barra de som.
Se você não for usar o sistema de alto-falantes por um longo período, certifique-se de desconectá-lo da tomada (rede elétrica). Para desconectar o cabo de alimentação CA (cabo de rede), segure o plugue; nunca puxe o cabo.
Um dos pinos do plugue é mais largo que o outro por questões de segurança e só se encaixará na tomada (rede elétrica) de uma maneira. Se você não conseguir inserir o plugue completamente na tomada, entre em contato com seu revendedor.
O cabo de alimentação CA (cabo de rede) deve ser trocado apenas em uma oficina de serviço qualificada.

Sobre o acúmulo de calor

Embora o sistema de alto-falantes aqueça durante a operação, isso não é uma falha de funcionamento.
Se você usar este sistema de alto-falantes continuamente em volume alto, a temperatura do sistema de alto-falantes na parte traseira e inferior aumenta consideravelmente. Para evitar se queimar, não toque no sistema de alto-falantes.

Sobre o posicionamento

Coloque o sistema de alto-falantes em um local com ventilação adequada para evitar o acúmulo de calor e prolongar a vida útil do sistema de alto-falantes.
Não coloque o sistema de alto-falantes perto de fontes de calor ou em um local sujeito à luz solar direta, poeira excessiva ou choque mecânico.
Não coloque nada em cima da barra de som.
Se o sistema de alto-falantes estiver sendo usado em combinação com uma TV, VCR ou tape deck, pode ocorrer ruído e a qualidade da imagem pode ser prejudicada. Nesse caso, coloque o sistema de alto-falantes longe da TV, VCR ou tape deck.
Tenha cuidado ao colocar o sistema de alto-falantes em uma superfície que foi especialmente tratada (com cera, óleo, polimento, etc.), pois pode ocorrer manchas ou descoloração da superfície.
Tome cuidado para evitar possíveis ferimentos nos cantos da barra de som.

Sobre a operação
Antes de conectar outros equipamentos, certifique-se de desligar e desconectar o sistema de alto-falantes.

Se você encontrar irregularidades de cor na tela de uma TV próxima
Irregularidades de cor podem ser observadas em certos tipos de TV.

Se a irregularidade de cor for observada...
Desligue a TV e ligue-a novamente após 15 a 30 minutos.
Se a irregularidade de cor for observada novamente...
Coloque o sistema de alto-falantes mais longe da TV.

Sobre a limpeza

Limpe o sistema de alto-falantes com um pano macio e seco. Não use nenhum tipo de almofada abrasiva, pó de limpeza ou solvente, como álcool ou benzina.

Se você tiver alguma dúvida ou problema com seu sistema de alto-falantes, consulte o revendedor Sony mais próximo.

Sobre estas Instruções de Operação

As instruções nestas Instruções de Operação descrevem os controles no controle remoto.
Algumas ilustrações são apresentadas como desenhos conceituais e podem ser diferentes dos produtos reais.
Os caracteres entre colchetes [ ] aparecem no visor do painel frontal.

Instalação e Conexão

Conectando uma TV com um Cabo HDMI e / ou Cabo Óptico

Consulte o Guia de Inicialização (documento separado).

Montando a Barra de Som na Parede

Você pode montar a barra de som na parede.

Notas

Prepare parafusos (não fornecidos) adequados para o material e a resistência da parede. Como uma parede de gesso cartonado é especialmente frágil, fixe os parafusos com segurança na viga da parede. Instale a barra de som horizontalmente, pendurada por parafusos em pinos em uma seção plana contínua da parede.
Solicite que a instalação seja feita por um revendedor Sony ou um contratado licenciado e preste atenção especial à segurança durante a instalação.
Se estiver usando um cabo com um plugue grande, pode não ser possível montar a barra de som na parede.
A Sony não se responsabiliza por acidentes ou danos causados por instalação inadequada, resistência insuficiente da parede, instalação inadequada dos parafusos, desastres naturais, etc.

Prepare dois parafusos (não fornecidos) adequados para os orifícios de montagem na parede na parte traseira da barra de som.

4 mm (3/16 pol.)
30 mm (1 3/16 pol.) ou mais
Orifício na parte traseira da barra de som
Alinhe a linha vertical acima de " TV CENTER LINE" impresso no WALL MOUNT TEMPLATE (modelo de montagem na parede) (fornecido) com o centro da largura da sua TV.

Centro da TV
WALL MOUNT TEMPLATE (modelo de montagem na parede)
Alinhe a " TV BOTTOM LINE" impresso no WALL MOUNT TEMPLATE (modelo de montagem na parede) com a parte inferior da sua TV e, em seguida, fixe o WALL MOUNT TEMPLATE (modelo de montagem na parede) na parede com uma fita adesiva disponível comercialmente, etc.
Fixe os parafusos preparados na etapa 1 com segurança nas marcas de parafuso ( ) na " SCREW LINE" impresso no WALL MOUNT TEMPLATE (modelo de montagem na parede).
Remova o WALL MOUNT TEMPLATE (modelo de montagem na parede).
Pendure a barra de som nos parafusos.
Alinhe os orifícios na parte traseira da barra de som com os parafusos e, em seguida, pendure a barra de som nos dois parafusos.

Nota
Ao colar o WALL MOUNT TEMPLATE (modelo de montagem na parede), alise-o completamente.

Conectando o Subwoofer Manualmente

Se você não conseguir conectar o subwoofer ao sistema de alto-falantes ou usar vários produtos sem fio e quiser especificar a conexão sem fio para vincular o sistema de alto-falantes ao subwoofer, execute a conexão manual.

Pressione e segure (BLUETOOTH) e + (volume) na barra de som por mais de 5 segundos.
[SECURE LINK] aparece e, em seguida, [LINK] pisca no visor do painel frontal.
Para cancelar a conexão manual, pressione e segure (BLUETOOTH) e + (volume) na barra de som por mais de 5 segundos novamente.
Pressione LINK no subwoofer.
A conexão manual é iniciada.
O indicador de energia do subwoofer pisca em âmbar.
Certifique-se de que [DONE] apareça no visor do painel frontal.
A conexão manual é estabelecida e o indicador de energia do subwoofer acende em âmbar.

Nota
Se [ERROR] aparecer no visor do painel frontal, a conexão do subwoofer não foi estabelecida. Execute a conexão manual novamente.

Peças e Controles

Barra de Som

Frente

botão (liga/desliga)
Liga o sistema de alto-falantes ou o coloca no modo de espera (standby).
botão (TV)
botão (BLUETOOTH)
Botões +/– (volume)
Indicador BLUETOOTH

Pisca duas vezes em azul: Durante o status de espera de emparelhamento
Pisca em azul: A conexão BLUETOOTH está sendo tentada.
Acende em azul: A conexão BLUETOOTH foi estabelecida.

Visor do painel frontal
Sensor do controle remoto
Aponte o controle remoto para o sensor do controle remoto para operar o sistema de alto-falantes.

Traseira

Entrada CA
Conector HDMI OUT (TV (ARC))
Conecte uma TV que tenha um conector de entrada HDMI com um cabo HDMI. O sistema de alto-falantes é compatível com Audio Return Channel (ARC). ARC é a função que envia o som da TV para um dispositivo AV, como o sistema de alto-falantes, a partir do conector HDMI da TV.
Conector TV IN (OPTICAL)
Repetidor de IR
Transmite o sinal remoto do controle remoto da TV para a TV.
Porta UPDATE (atualização)
Conecte a memória USB ao atualizar o sistema de alto-falantes.

Subwoofer

Indicador de energia

Acende em verde: O subwoofer está conectado ao sistema de alto-falantes.
Acende em vermelho: O subwoofer está no modo de espera (standby).
Acende em âmbar: O subwoofer está conectado ao sistema de alto-falantes com a conexão manual.
Pisca lentamente em verde: O subwoofer está tentando se conectar ao sistema de alto-falantes.
Pisca lentamente em âmbar: O subwoofer está tentando se conectar ao sistema de alto-falantes com a conexão manual.
Pisca duas vezes em âmbar: O subwoofer está no status de espera de emparelhamento com a conexão manual.
Pisca rapidamente em âmbar: O software está sendo atualizado.
Apaga: O subwoofer está desligado.

botão (liga/desliga)
Liga ou desliga o subwoofer.
Botão LINK
Entrada CA

Controle Remoto

Alguns botões funcionam de maneira diferente dependendo de quanto tempo o botão é pressionado. Esta seção explica as funções quando pressionado rapidamente.
Para obter detalhes sobre outras funções, consulte "Alterando as Configurações" na página de trás.

INPUT (Entrada)
Seleciona a entrada para reprodução no sistema de alto-falantes.
Cada vez que você pressiona INPUT (Entrada), a fonte de entrada alterna entre a entrada TV e BLUETOOTH.
SOUND FIELD (Campo Sonoro)
Liga/desliga o efeito surround.
(volume) +*/–
Ajusta o volume.
BASS (Grave) +/–
Ajusta o volume do subwoofer.
(liga/desliga)
Liga o sistema de alto-falantes ou o coloca no modo de espera (standby).
VOICE (Voz)
Liga/desliga o modo de voz.
NIGHT (Noturno)
Liga/desliga o modo noturno.
(mudo)
Silencia o som temporariamente.

* O botão (volume) + tem um ponto tátil. Use-o como um guia durante a operação.

Sobre a substituição das pilhas do controle remoto

Quando o sistema de alto-falantes não responder ao operar com o controle remoto, substitua as duas pilhas por pilhas novas.
Use pilhas de manganês R03 (tamanho AAA) para substituição.

Ouvir Música/Som

Ouvir uma TV conectada com um cabo HDMI (ARC) ou cabo digital óptico

Você pode ouvir o som da TV no sistema de alto-falantes.

Pressione INPUT repetidamente para selecionar [TV] no visor do painel frontal.
Ajuste o volume.
- Ajuste o volume pressionando (volume)
  +/– no controle remoto.
- Ajuste o volume do subwoofer pressionando
  BASS +/– no controle remoto.

Observação
Quando você conecta a TV às tomadas HDMI OUT (TV (ARC)) e TV IN (OPTICAL)), a tomada para entrada de áudio é selecionada dependendo de qual sinal de áudio é inserido primeiro.

Dica
Você também pode selecionar a entrada pressionando  (TV) na barra de som.

Ouvir música de um dispositivo móvel com a função BLUETOOTH

Você pode ouvir músicas armazenadas em um dispositivo móvel, como um smartphone ou tablet, por meio de conexão sem fio conectando o sistema de alto-falantes e o dispositivo móvel com a função BLUETOOTH. Ao conectar-se ao dispositivo móvel com a função BLUETOOTH, você pode realizar operações simplesmente através do sistema de alto-falantes sem ligar a TV.

Ouvir música emparelhando com um dispositivo móvel

Você precisa realizar o emparelhamento do sistema de alto-falantes e do dispositivo móvel usando a função BLUETOOTH.
O emparelhamento é o processo necessário para registrar mutuamente as informações sobre os dispositivos BLUETOOTH a serem conectados sem fio com antecedência.

Mantenha pressionado (BLUETOOTH) na barra de som por 2 segundos.
Certifique-se de que o indicador BLUETOOTH na barra de som pisque duas vezes repetidamente em azul e [PAIRING] apareça no visor do painel frontal.
O sistema de alto-falantes entra no modo de emparelhamento.
No dispositivo móvel, procure o sistema de alto-falantes realizando a operação de emparelhamento.
A lista dos dispositivos BLUETOOTH detectados aparece na tela do dispositivo móvel.
Para o método de operação para emparelhar o dispositivo BLUETOOTH ao dispositivo móvel, consulte as instruções de operação do dispositivo móvel.
Emparelhe o sistema de alto-falantes e o dispositivo móvel selecionando "HT-S400" na lista na tela do dispositivo móvel.
Se uma senha for solicitada, digite "0000".
Certifique-se de que o indicador BLUETOOTH na barra de som acenda em azul e [BT] apareça no visor do painel frontal.
Uma conexão entre o sistema de alto-falantes e o dispositivo móvel foi estabelecida.
Inicie a reprodução de áudio com o aplicativo de música no dispositivo móvel conectado.
O som é emitido pelo sistema de alto-falantes.
Ajuste o volume.
- Ajuste o volume pressionando (volume)
  +/– no controle remoto.
- Ajuste o volume do subwoofer pressionando
  BASS +/– no controle remoto.

Observações

Você pode emparelhar até 9 dispositivos BLUETOOTH. Se um 10º dispositivo BLUETOOTH for emparelhado, o dispositivo conectado mais antigo será substituído pelo novo.
Realize o emparelhamento para o segundo e os dispositivos móveis subsequentes.

Dicas

Você pode verificar o status da conexão da função BLUETOOTH verificando o status do indicador BLUETOOTH.
Enquanto a entrada BLUETOOTH está sendo selecionada, o sistema de alto-falantes entra no modo de emparelhamento pressionando (BLUETOOTH) na barra de som rapidamente.

Ouvir música do dispositivo móvel emparelhado

Ligue a função BLUETOOTH do dispositivo móvel.
Pressione INPUT repetidamente para selecionar [BT] ou pressione (BLUETOOTH) na barra de som rapidamente.
O indicador BLUETOOTH pisca e o sistema de alto-falantes se reconecta automaticamente ao dispositivo BLUETOOTH ao qual foi conectado mais recentemente.
Certifique-se de que o indicador BLUETOOTH na barra de som acenda em azul e [BT] apareça no visor do painel frontal.
Uma conexão entre o sistema de alto-falantes e o dispositivo móvel foi estabelecida.
Inicie a reprodução de áudio com o aplicativo de música no dispositivo móvel conectado.
O som é emitido pelo sistema de alto-falantes.
Ajuste o volume.
- Ajuste o volume pressionando (volume)
  +/– no controle remoto.
- Ajuste o volume do subwoofer pressionando
  BASS +/– no controle remoto.

Ouvir o som da TV Sony com a função BLUETOOTH

O que você pode fazer conectando uma TV com a função BLUETOOTH

Ao usar a TV Sony* com a função BLUETOOTH, você pode ouvir o som da TV ou do dispositivo conectado à TV conectando o sistema de alto-falantes e a TV sem fio.

* A TV precisa ser compatível com A2DP (Advanced Audio Distribution Profile) do perfil BLUETOOTH.

Ouvir o som da TV conectando o sistema de alto-falantes e a TV sem fio

Você precisa realizar o emparelhamento do sistema de alto-falantes e da TV usando a função BLUETOOTH.

Ligue a TV.
Pressione (power) para ligar o sistema de alto-falantes.
Mantenha pressionado (BLUETOOTH) na barra de som e INPUT no controle remoto simultaneamente por 5 segundos.
O sistema de alto-falantes entra no modo de emparelhamento BLUETOOTH.
[TV-BT] e [ON] aparecem em ordem no visor do painel frontal.
Certifique-se de que o indicador BLUETOOTH na barra de som pisque duas vezes repetidamente em azul e [PAIRING] apareça no visor do painel frontal.
Na TV, procure o sistema de alto-falantes realizando a operação de emparelhamento.
A lista dos dispositivos BLUETOOTH detectados aparece na tela da TV.
Para o método de operação para emparelhar o dispositivo BLUETOOTH à TV, consulte as instruções de operação da TV.
Emparelhe o sistema de alto-falantes e a TV selecionando "HT-S400" na lista na tela da TV.
Certifique-se de que o indicador BLUETOOTH na barra de som acenda em azul e [TV-BT] apareça no visor do painel frontal.
Uma conexão entre o sistema de alto-falantes e a TV foi estabelecida.
Selecione o programa ou a entrada do dispositivo usando o controle remoto da TV.
O som da imagem exibida na tela da TV é emitido pelo sistema de alto-falantes.
Ajuste o volume do sistema de alto-falantes usando o controle remoto da TV.
Ao pressionar o botão de mudo no controle remoto da TV, o som é silenciado temporariamente.

Observações

Se o som da TV não for emitido pelo sistema de alto-falantes, pressione INPUT para selecionar a entrada da TV e verifique o status do visor do painel frontal e dos indicadores na barra de som.
- [TV-BT] aparece no visor do painel frontal: o sistema de alto-falantes e a TV estão conectados e o som da TV é emitido pelo sistema de alto-falantes.
- O indicador BLUETOOTH pisca duas vezes repetidamente e [PAIRING] aparece no visor do painel frontal: realize o emparelhamento na TV.
- [TV] aparece no visor do painel frontal: execute as etapas desde o início.
Quando você conecta o sistema de alto-falantes e a TV com um cabo HDMI, a conexão BLUETOOTH é cancelada. Para conectar o sistema de alto-falantes e a TV com a função BLUETOOTH novamente, desconecte o cabo HDMI e execute a operação de conexão desde o início.

Ouvir o som da TV emparelhada

Ligue a TV com o controle remoto da TV. O sistema de alto-falantes é ligado interligado com a alimentação da TV e o som da TV é emitido pelo sistema de alto-falantes.
Selecione o programa ou a entrada do dispositivo usando o controle remoto da TV.
O som da imagem exibida na tela da TV é emitido pelo sistema de alto-falantes.
Ajuste o volume do sistema de alto-falantes usando o controle remoto da TV.
Ao pressionar o botão de mudo no controle remoto da TV, o som é silenciado temporariamente.

Dica
Quando a TV é desligada, o sistema de alto-falantes também é desligado interligado com a alimentação da TV.

Sobre as operações com o controle remoto fornecido com o sistema de alto-falantes

Você pode usar os seguintes botões.

Observação
Se você selecionar a entrada BLUETOOTH no controle remoto fornecido com o sistema de alto-falantes, o som da TV não será emitido pelo sistema de alto-falantes. Para emitir o som da TV, pressione INPUT no controle remoto para mudar para a entrada da TV.

Ajustar o som

Desfrutar do efeito surround (SOUND FIELD)

Você pode ativar ou desativar o efeito surround para se adequar às fontes de som.

SOUND FIELD

Pressione SOUND FIELD para selecionar a configuração.
A configuração aparece no visor do painel frontal.

Configuração	Explicação
[SF.ON]	O som é emitido com o efeito surround. Esta configuração é adequada para experimentar o som surround com presença.
[SF.OFF]	O som é emitido sem o efeito surround. Esta configuração é adequada para ouvir música ou notícias.

Tornar os diálogos mais nítidos (VOICE)

VOICE

Pressione VOICE para selecionar a configuração.
A configuração aparece no visor do painel frontal.

Configuração	Explicação
[Vo. ON]	O diálogo é ouvido facilmente, aprimorando o alcance do diálogo.
[Vo. OFF]	Desativa a função do modo de voz.

Desfrutar de som nítido com volume baixo à meia-noite (NIGHT)

NIGHT

Pressione NIGHT para selecionar a configuração.
A configuração aparece no visor do painel frontal.

Configuração	Explicação
[N.ON]	O som é emitido em volume baixo com perda mínima de fidelidade e clareza do diálogo.
[N.OFF]	Desativa a função do modo noturno.

Observação
Quando você desliga o sistema de alto-falantes, esta configuração é definida automaticamente como [N.OFF].

Usando o Sistema de Alto-falantes ao Interagir com uma TV

Operando o Sistema de Alto-falantes ao Interagir com uma TV (Função Control for HDMI)

Conectar uma TV compatível com a função Control for HDMI usando um cabo HDMI permite que você interaja com a operação do sistema de alto-falantes, como ligar/desligar ou ajustar o volume com uma TV.

Sobre a função Control for HDMI

A função Control for HDMI é uma função que permite a operação de dispositivos conectados com um cabo HDMI (High-Definition Multimedia Interface) ao interagir com eles.
Embora essa função funcione para dispositivos compatíveis com a função Control for HDMI, ela pode não funcionar se conectar dispositivos que não sejam fabricados pela Sony.

Preparando para Operar ao Interagir com uma TV

Ative as configurações da função Control for HDMI da TV conectada ao sistema de alto-falantes com um cabo HDMI.
A configuração padrão da função Control for HDMI do sistema de alto-falantes é [ON] (ligado).

Dicas

Ao conectar um dispositivo como um Blu-ray Disc player a uma TV com um cabo HDMI, ative sua função Control for HDMI.
Para ativar a função Control for HDMI de uma TV ou Blu-ray Disc player, consulte suas instruções de operação.
Se você ativar a função Control for HDMI ("BRAVIA" sync) ao usar uma TV fabricada pela Sony, a função Control for HDMI do sistema de alto-falantes também será ativada automaticamente. Quando a configuração estiver concluída, [DONE] (concluído) aparecerá no visor do painel frontal.

Realizando a Operação de Energia ou Ajuste de Volume por um Controle Remoto da TV

Ao ligar/desligar a TV ou ajustar o volume usando o controle remoto da TV, a operação de energia ou ajuste de volume do sistema de alto-falantes é interligada.

Interligação de energia

Quando você liga ou desliga a TV, o sistema de alto-falantes liga ou desliga automaticamente.

Observação
Se você desligar o sistema de alto-falantes antes de desligar a TV, o sistema de alto-falantes pode não ligar automaticamente, mesmo que você ligue a TV na próxima vez. Nesse caso, execute a seguinte operação.

Selecione o sistema de alto-falantes para o dispositivo de saída de som no menu da TV.
Ao usar a TV Sony, ligue o sistema de alto-falantes enquanto a TV está ligada.

Ajuste de volume

O som da TV que você está assistindo é emitido automaticamente pelo sistema de alto-falantes. Você pode ajustar o volume do sistema de alto-falantes pelo controle remoto da TV.

Dica
Você pode alterar as configurações do Control for HDMI seguindo o procedimento.

Pressione e segure VOICE no controle remoto por mais de 5 segundos.
[CONTROL FOR HDMI] (controle para HDMI) aparece no visor do painel frontal.
Pressione (volume) +/– no controle remoto para exibir a configuração desejada no visor do painel frontal.
Aguarde até que a configuração exibida desapareça do visor do painel frontal.
A configuração está definida.

Operando o Sistema de Alto-falantes ao Interagir com uma TV Compatível com a Função "BRAVIA" Sync

"BRAVIA" Sync é uma função estendida desenvolvida pela Sony com base na função Control for HDMI. Ao conectar dispositivos compatíveis com "BRAVIA" Sync, como uma TV usando um cabo HDMI, você pode controlar os dispositivos interagindo uns com os outros.

Para usar "BRAVIA" Sync

"BRAVIA" Sync é ativado ao ativar a função Control for HDMI do dispositivo Sony. Para a operação para ativar a função Control for HDMI, consulte "Preparando para Operar ao Interagir com uma TV."

O que você pode fazer com "BRAVIA" Sync

Função Control for HDMI

Interligação de energia
Ajuste de volume

Economizando o Consumo de Energia

Para usar o sistema de alto-falantes economizando o consumo de energia, altere as seguintes configurações.

Desligando o Sistema de Alto-falantes ao Detectar o Estado de Uso

Quando você define a função de espera automática como ativada, o sistema de alto-falantes entra no modo de espera automaticamente quando você não opera o sistema de alto-falantes por cerca de 20 minutos e o sistema de alto-falantes não está recebendo um sinal de entrada.

Pressione e segure (power) (energia) e (TV) na barra de som por mais de 5 segundos.
[AUTO STANDBY] (espera automática) e a configuração atual aparecem no visor do painel frontal.
Pressione (volume) +/– no controle remoto para exibir a configuração desejada no visor do painel frontal.
Aguarde até que a configuração exibida desapareça do visor do painel frontal.
A configuração está definida.

Economizando Energia no Modo de Espera

Para economizar o consumo de energia durante o modo de espera, defina o modo de espera BLUETOOTH e a função Control for HDMI como desativados.
Para alterar a configuração do modo de espera BLUETOOTH, pressione e segure  (power) (energia), (BLUETOOTH) e – (volume) na barra de som por mais de 5 segundos (a configuração alterada aparece no visor do painel frontal).
Para alterar a configuração da função Control for HDMI, pressione e segure VOICE no controle remoto por mais de 5 segundos para exibir a configuração no visor do painel frontal e, em seguida, pressione  (volume) +/– no controle remoto para selecionar a configuração desejada.

Alterando as Configurações

Configurações de Áudio

Ouvindo facilmente sons de baixo volume.	Você pode ouvir facilmente sons de baixo volume comprimindo a faixa dinâmica (a faixa entre o volume máximo e mínimo) do sinal de som definindo como [ON] (ligado). Esta função funciona apenas ao reproduzir o sinal Dolby Digital.	Pressione e segure (power) (energia), (TV) e – (volume) na barra de som por mais de 5 segundos. [DRC] e a configuração atual aparecem no visor do painel frontal. Para alterar a configuração, execute a mesma operação da etapa 1. A configuração é definida depois que a configuração alterada aparece no visor do painel frontal.
Ajustando o volume do dispositivo conectado automaticamente	Você pode ajustar o volume automaticamente dependendo do sinal de entrada ou do conteúdo de um dispositivo conectado definindo como [ON] (ligado).	Pressione e segure NIGHT no controle remoto por mais de 5 segundos. [A.VOL] aparece no visor do painel frontal. Pressione (volume) +/– no controle remoto para exibir a configuração desejada no visor do painel frontal. Aguarde até que a configuração exibida desapareça do visor do painel frontal. A configuração está definida.
Selecionando o som para transmissão multiplex	Você pode selecionar o som para som de transmissão multiplex.	Pressione e segure (muting) (mudo) no controle remoto por mais de 5 segundos. [DUAL] aparece no visor do painel frontal. Pressione (volume) +/– no controle remoto para exibir a configuração desejada no visor do painel frontal. Aguarde até que a configuração exibida desapareça do visor do painel frontal. A configuração está definida.

Configurações BLUETOOTH

Ativando ou desativando o modo de espera BLUETOOTH

Você pode ligar o sistema de alto-falantes e iniciar a conexão BLUETOOTH automaticamente com a operação do dispositivo BLUETOOTH enquanto o sistema de alto-falantes está no modo de espera definindo como [ON] (ligado).

Pressione e segure (power) (energia), (BLUETOOTH) e – (volume) na barra de som por mais de 5 segundos.
[BT STANDBY] (espera BT) e a configuração atual aparecem no visor do painel frontal.
Para alterar a configuração, execute a mesma operação da etapa 1.
A configuração é definida depois que a configuração alterada aparece no visor do painel frontal.

Observações

Enquanto o modo de espera BLUETOOTH está ativado, o consumo de energia em espera aumenta.
O modo de espera BLUETOOTH não pode ser definido enquanto a função BLUETOOTH está desativada.

Ativando ou desativando a função BLUETOOTH

Você pode ativar ou desativar a função BLUETOOTH.

Pressione e segure (power) (energia) e (BLUETOOTH) na barra de som por mais de 5 segundos.
[BT POWER] (energia BT) e a configuração atual aparecem no visor do painel frontal.
Para alterar a configuração, execute a mesma operação da etapa 1.
A configuração é definida depois que a configuração alterada aparece no visor do painel frontal.

Configurações do Visor/Indicadores do Painel Frontal

Ajustando o brilho do visor do painel frontal e dos indicadores

Você pode alterar o brilho dos seguintes itens.

Visor do painel frontal na barra de som
Indicador BLUETOOTH na barra de som
Indicador de energia no subwoofer

Pressione e segure  (TV) e (BLUETOOTH) na barra de som por mais de 5 segundos.
[DIMMER] aparece no visor do painel frontal.
Pressione (volume) +/– no controle remoto para exibir a configuração desejada no visor do painel frontal.
Aguarde até que a configuração exibida desapareça do visor do painel frontal.
A configuração está definida.

Observação
O visor do painel frontal é desligado quando [OFF] (desligado) é selecionado. Ele liga automaticamente quando você pressiona qualquer botão e, em seguida, desliga novamente se você não operar o sistema de alto-falantes por cerca de 10 segundos. Caso o sistema de alto-falantes não possa ser operado sem exibir a mensagem no visor do painel frontal, o visor do painel frontal acende com o brilho da configuração [DARK] (escuro).

Outras Configurações/Funções

Verificando as configurações de som e a versão do software

Você pode verificar as informações de fluxo, as configurações atuais dos modos de campo sonoro e voz/noturno e a versão do software.

Pressione e segure SOUND FIELD no controle remoto por mais de 5 segundos.
As informações de fluxo aparecem no visor do painel frontal.
Pressione (volume) +/– no controle remoto para exibir o item de verificação desejado.
Cada vez que você pressiona (volume) – no controle remoto, o item exibido muda ciclicamente da seguinte forma.
Informações de fluxo Campo sonoro Modo de voz Modo noturno Versão do software
O item de verificação aparece na ordem inversa pressionando (volume) +.

Usando a função de repetidor de IR

Quando a barra de som obstrui o sensor do controle remoto da TV, o controle remoto da TV pode não funcionar. Nesse caso, ative a função de repetidor de IR do sistema de alto-falantes. Você pode controlar a TV com o controle remoto da TV enviando o sinal remoto que a barra de som recebeu para a TV.

Pressione e segure (BLUETOOTH) e – (volume) na barra de som por mais de 5 segundos.
[IR REPEATER] (repetidor de IR) aparece no visor do painel frontal.
Pressione (volume) +/– no controle remoto para exibir a configuração desejada no visor do painel frontal.
Aguarde até que a configuração exibida desapareça do visor do painel frontal.
A configuração está definida.

Observação
Ao usar a função de repetidor de IR, instale a barra de som separada da tela da TV por 9 cm (3 5/8 pol) ou mais.

Atualizando o software

Inicie a atualização do software após conectar a memória USB na qual o arquivo de atualização do software está armazenado à porta UPDATE na barra de som. Para obter informações sobre as atualizações de software, visite o seguinte site:

Para clientes nas Américas https://www.sony.com/am/support
Para clientes na Europa https://www.sony.eu/support
Para clientes na Ásia-Pacífico, Oceania, Oriente Médio e África https://www.sony-asia.com/support

Conecte a memória USB na qual o arquivo de atualização do software está armazenado à porta UPDATE na barra de som.
Pressione e segure (power) (energia), (BLUETOOTH) e + (volume) na barra de som por mais de 5 segundos.
[UPDATE] (atualizar) aparece no visor do painel frontal e a atualização do software é iniciada.

Observação

Antes de atualizar, certifique-se do seguinte.

A função BLUETOOTH está ativada.
O subwoofer está ligado e conectado ao sistema de alto-falantes.

Resolução de problemas

Se o sistema de alto-falantes não funcionar corretamente, siga esta ordem:

Procure a causa e a solução do problema usando esta resolução de problemas.
Reinicialize o sistema de alto-falantes.
Todas as configurações do sistema de alto-falantes retornam ao status inicial. Para obter detalhes, consulte "Reinicializando o sistema de alto-falantes".

Se algum problema persistir, consulte o revendedor Sony mais próximo.

Alimentação

O sistema de alto-falantes não liga.

Verifique se o cabo de alimentação CA (cabo de alimentação) está conectado firmemente.
Desconecte o cabo de alimentação CA (cabo de alimentação) da tomada (principal) e, em seguida, reconecte-o após alguns minutos.

O sistema de alto-falantes é desligado automaticamente.

A função de espera automática está funcionando. Mantenha pressionado  (power) e  (TV) na barra de alto-falantes por mais de 5 segundos para exibir [AUTO STANDBY] no visor do painel frontal e, em seguida, pressione  (volume) +/– no controle remoto para exibir [OFF] no visor do painel frontal.

O sistema de alto-falantes não liga mesmo quando a TV é ligada.

Defina a função "Control for HDMI" como "on" (ligado). Mantenha pressionado VOICE no controle remoto por mais de 5 segundos para exibir [CONTROL FOR HDMI] no visor do painel frontal e, em seguida, pressione  (volume) +/– no controle remoto para exibir [ON] no visor do painel frontal. A TV deve ser compatível com a função "Control for HDMI". Para obter detalhes, consulte as instruções de operação da sua TV.
Verifique as configurações de alto-falantes da TV. A alimentação do sistema de alto-falantes é sincronizada com as configurações de alto-falantes da TV. Para obter detalhes, consulte as instruções de operação da sua TV.
Dependendo da TV, se o som foi emitido pelos alto-falantes da TV na vez anterior, o sistema de alto-falantes pode não ligar em conjunto com a alimentação da TV, mesmo quando a TV é ligada.

O sistema de alto-falantes desliga quando a TV é desligada.

Verifique a configuração da função "Control for HDMI" mantendo pressionado VOICE no controle remoto por mais de 5 segundos para exibir [CONTROL FOR HDMI] no visor do painel frontal. Para alterar a configuração, pressione  (volume) +/– no controle remoto. Quando a função "Control for HDMI" está definida como "on" (ligado) e a entrada do sistema de alto-falantes é a entrada de TV, o sistema de alto-falantes desliga automaticamente quando você desliga a TV.

O sistema de alto-falantes não desliga mesmo quando a TV é desligada.

Verifique a configuração da função "Control for HDMI" mantendo pressionado VOICE no controle remoto por mais de 5 segundos para exibir [CONTROL FOR HDMI] no visor do painel frontal. Para alterar a configuração, pressione  (volume) +/– no controle remoto. Quando você desliga a TV, o sistema de alto-falantes desliga automaticamente somente se a entrada do sistema de alto-falantes for a entrada de TV. A TV deve ser compatível com a função "Control for HDMI". Para obter detalhes, consulte as instruções de operação da sua TV.

Imagem

Não há imagem ou a imagem não é emitida corretamente.

Quando não houver imagem enquanto a entrada de TV estiver selecionada, selecione o canal de TV desejado usando o controle remoto da TV.

Som

O sistema de alto-falantes não consegue se conectar a uma TV com a função BLUETOOTH.

Quando você conecta o sistema de alto-falantes e a TV com um cabo HDMI (não fornecido), a conexão BLUETOOTH é cancelada. Desconecte o cabo HDMI e, em seguida, execute a operação de conexão desde o início.

Nenhum som da TV é emitido pelo sistema de alto-falantes.

Verifique o tipo e a conexão do cabo HDMI ou do cabo digital óptico que está conectado ao sistema de alto-falantes e à TV (consulte o Guia de inicialização fornecido).
Desconecte os cabos que estão conectados entre a TV e o sistema de alto-falantes e, em seguida, conecte-os firmemente novamente. Desconecte os cabos de alimentação CA da TV e do sistema de alto-falantes das tomadas CA (principais) e, em seguida, conecte-os novamente.
Quando o sistema de alto-falantes e a TV estiverem conectados apenas com um cabo HDMI, verifique o seguinte.

O conector HDMI da TV conectada está etiquetado com "ARC".
A função "Control for HDMI" da TV está definida como "on" (ligado).
No sistema de alto-falantes, a função "Control for HDMI" está definida como "on" (ligado). Mantenha pressionado VOICE no controle remoto por mais de 5 segundos para exibir [CONTROL FOR HDMI] no visor do painel frontal e, em seguida, pressione (volume) +/– no controle remoto para exibir [ON] no visor do painel frontal.

Se sua TV não for compatível com ARC, conecte o cabo digital óptico (fornecido) (consulte o Guia de inicialização fornecido). Se a TV não for compatível com ARC, o som da TV não será emitido pelo sistema de alto-falantes, mesmo que o sistema de alto-falantes esteja conectado ao conector HDMI IN da TV.
Selecione a entrada de TV pressionando INPUT.
Aumente o volume na TV ou cancele o mudo.
Dependendo da ordem em que você liga a TV e o sistema de alto-falantes, o sistema de alto-falantes pode ser silenciado. Se isso acontecer, ligue a TV primeiro e, em seguida, o sistema de alto-falantes.
Defina a configuração de alto-falantes da TV (BRAVIA) como "Audio System" (Sistema de áudio). Consulte as instruções de operação da sua TV sobre como configurar a TV.
Verifique a saída de som da TV. Consulte as instruções de operação da TV para obter as configurações da TV.
O sistema de alto-falantes é compatível com os formatos de áudio Dolby Digital e PCM. Quando você reproduz um formato não compatível, defina a configuração de saída de áudio digital da TV (BRAVIA) como "PCM". Para obter detalhes, consulte as instruções de operação da sua TV.

O som é emitido tanto pelo sistema de alto-falantes quanto pela TV.

Altere a configuração de saída de áudio da TV para que o som da TV seja emitido pelo alto-falante externo.
Defina o volume da TV para o mínimo.

A saída de som do sistema de alto-falantes não está no mesmo nível da TV, mesmo que os valores do nível de volume no sistema de alto-falantes e na TV estejam definidos para o mesmo valor.

Se a função "Control for HDMI" estiver definida como "on" (ligado), o valor do nível de volume no sistema de alto-falantes poderá aparecer na sua TV como o volume da TV. Os níveis de saída de som do sistema de alto-falantes e da TV diferem, mesmo que os valores do nível de volume no sistema de alto-falantes e na TV estejam definidos para o mesmo valor. Os níveis de saída de som do sistema de alto-falantes e da TV diferem dependendo das características de processamento de som de cada um, e não é uma falha.

O efeito surround não pode ser obtido.

Dependendo do sinal de entrada e da configuração do campo sonoro, o processamento de som surround pode não funcionar efetivamente. O efeito surround pode ser sutil, dependendo do programa ou disco.
Para reproduzir áudio multicanal, verifique a configuração de saída de áudio digital no dispositivo conectado ao sistema de alto-falantes. Para obter detalhes, consulte as instruções de operação do dispositivo conectado.

Subwoofer

Nenhum som ou apenas um som de nível muito baixo é ouvido no subwoofer.

Pressione BASS + no controle remoto para aumentar o volume do subwoofer.
Certifique-se de que o indicador de alimentação no subwoofer esteja aceso em verde ou âmbar.
Se o indicador de alimentação no subwoofer não acender, tente o seguinte.

Certifique-se de que o cabo de alimentação CA (cabo de alimentação) do subwoofer esteja conectado corretamente.
Pressione (power) do subwoofer para ligar a alimentação.

Se o indicador de alimentação no subwoofer acender em vermelho, tente o seguinte.

Mova o subwoofer para um local próximo à barra de alto-falantes para que o indicador de alimentação no subwoofer acenda em verde ou âmbar.
Siga as etapas em "Conectando o subwoofer manualmente".

Se o indicador de alimentação no subwoofer piscar em vermelho, pressione (power) do subwoofer para desligar a alimentação e verifique se os orifícios de ventilação do subwoofer estão bloqueados ou não.
Se as fontes de entrada contiverem componentes de som de graves muito baixos (ou seja, uma transmissão de TV), o som do subwoofer pode ser difícil de ouvir. Reproduza a música de demonstração integrada seguindo as etapas abaixo e verifique se o som é emitido pelo subwoofer.

Mantenha pressionado (TV) na barra de alto-falantes por 5 segundos.
A música de demonstração integrada é reproduzida.
Pressione (TV) novamente.
A música de demonstração integrada é cancelada e o sistema de alto-falantes retorna à entrada de TV.

Defina o modo noturno como "off" (desligado) pressionando NIGHT.

BASS +/– não funciona e [NOT USE] aparece no visor do painel frontal.

BASS +/– não funciona quando o subwoofer não está conectado. Verifique a alimentação e o status da conexão do subwoofer.

Conexão de dispositivo móvel

A conexão BLUETOOTH não pode ser concluída.

Certifique-se de que o indicador BLUETOOTH na barra de alto-falantes esteja aceso.
Certifique-se de que o dispositivo BLUETOOTH a ser conectado esteja ligado e que a função BLUETOOTH esteja ativada.
Aproxime o dispositivo BLUETOOTH da barra de alto-falantes.
Emparelhe o sistema de alto-falantes e o dispositivo BLUETOOTH novamente. Talvez seja necessário cancelar o emparelhamento com o sistema de alto-falantes usando seu dispositivo BLUETOOTH primeiro.
Se a função BLUETOOTH estiver definida como "off" (desligado), defina-a como "on" (ligado). Para alterar a configuração da função BLUETOOTH, mantenha pressionado (power) e (BLUETOOTH) na barra de alto-falantes por mais de 5 segundos (a configuração alterada aparece no visor do painel frontal).

O emparelhamento não pode ser realizado.

Aproxime o dispositivo BLUETOOTH da barra de alto-falantes.
Certifique-se de que o sistema de alto-falantes não esteja recebendo interferência de um dispositivo LAN sem fio, outros dispositivos sem fio de 2,4 GHz ou um forno de micro-ondas. Se um dispositivo que gera radiação eletromagnética estiver próximo, afaste o dispositivo do sistema de alto-falantes.
O emparelhamento pode não ser possível se outros dispositivos BLUETOOTH estiverem presentes ao redor do sistema de alto-falantes. Nesse caso, desligue os outros dispositivos BLUETOOTH.

O som do dispositivo móvel BLUETOOTH conectado não é emitido pelo sistema de alto-falantes.

Certifique-se de que o indicador BLUETOOTH na barra de alto-falantes esteja aceso.
Aproxime o dispositivo BLUETOOTH da barra de alto-falantes.
Se um dispositivo que gera radiação eletromagnética, como um dispositivo LAN sem fio, outros dispositivos BLUETOOTH ou um forno de micro-ondas, estiver próximo, afaste o dispositivo do sistema de alto-falantes.
Remova qualquer obstáculo entre a barra de alto-falantes e o dispositivo BLUETOOTH ou afaste a barra de alto-falantes do obstáculo.
Se a barra de alto-falantes estiver instalada sob a TV, afaste a barra de alto-falantes da TV.
Reposicione o dispositivo BLUETOOTH conectado.
Alterne a frequência da LAN sem fio de qualquer roteador ou PC LAN sem fio próximo para a faixa de 5 GHz.
Aumente o volume no dispositivo BLUETOOTH conectado.

O som não está sincronizado com a imagem.

Quando você estiver assistindo a filmes, poderá ouvir o som com um pequeno atraso em relação à imagem.

Controle remoto

O controle remoto do sistema de alto-falantes não funciona.

Aponte o controle remoto para o sensor do controle remoto na barra de alto-falantes.
Remova quaisquer obstáculos no caminho entre o controle remoto e o sistema de alto-falantes.
Substitua ambas as pilhas do controle remoto por novas, se estiverem fracas.
Certifique-se de que está pressionando o botão correto no controle remoto.

O controle remoto da TV não funciona.

Instale a barra de alto-falantes de forma que ela não obstrua o sensor do controle remoto da TV.
Este problema pode ser resolvido ativando a função de repetidor de IR. Mantenha pressionado (BLUETOOTH) e – (volume) na barra de alto-falantes por mais de 5 segundos para exibir [IR REPEATER] no visor do painel frontal e, em seguida, pressione (volume) +/– no controle remoto para exibir [ON] no visor do painel frontal.

Outros

A função "Control for HDMI" não funciona corretamente.

Verifique a conexão com o sistema de alto-falantes (consulte o Guia de inicialização fornecido).
Ative a função "Control for HDMI" na TV. Para obter detalhes, consulte as instruções de operação da sua TV.
Aguarde um pouco e tente novamente. Se você desconectar o sistema de alto-falantes, levará um tempo até que as operações possam ser feitas. Aguarde 15 segundos ou mais e tente novamente.
Certifique-se de que a TV conectada ao sistema de alto-falantes seja compatível com a função "Control for HDMI".
O tipo e o número de dispositivos que podem ser controlados pela função "Control for HDMI" são restritos pelo padrão HDMI CEC da seguinte forma:

Dispositivos de gravação (gravador de Blu-ray Disc, gravador de DVD, etc.): até 3 dispositivos
Dispositivos de reprodução (reprodutor de Blu-ray Disc, reprodutor de DVD, etc.): até 3 dispositivos
Dispositivos relacionados ao sintonizador: até 4 dispositivos
Sistema de áudio (receptor/fone de ouvido): até 1 dispositivo (usado pelo sistema de alto-falantes)

[PROTECT] é rolado no visor do painel frontal e, em seguida, o sistema de alto-falantes é desligado após 5 segundos.

O recurso de proteção está ativado. Desconecte o cabo de alimentação CA (cabo de alimentação) e certifique-se de que as ventilações da barra de alto-falantes não estejam cobertas e ligue o sistema de alto-falantes após um tempo.

Os sensores da TV não funcionam corretamente.

A barra de alto-falantes pode bloquear alguns sensores (como o sensor de brilho), o sensor do controle remoto da sua TV ou o emissor para óculos 3D (transmissão infravermelha) de uma TV 3D que suporta o sistema de óculos 3D infravermelho ou comunicação sem fio. Afaste a barra de alto-falantes da TV dentro de um alcance que permita que essas peças operem corretamente. Para os locais dos sensores e do receptor do controle remoto, consulte as instruções de operação da TV.

O sistema de alto-falantes não funciona corretamente.

O sistema de alto-falantes pode estar no modo de demonstração. Para cancelar o modo de demonstração, reinicialize o sistema de alto-falantes. Mantenha pressionado (power) e – (volume) na barra de alto-falantes por mais de 5 segundos.

A seguinte mensagem aparece.

* Esta tela é um exemplo para inglês.

Selecione o programa de TV usando o controle remoto da TV.

Reinicializando o sistema de alto-falantes

Se o sistema de alto-falantes não funcionar corretamente, reinicialize o sistema de alto-falantes da seguinte forma.

Mantenha pressionado (power) e – (volume) na barra de alto-falantes por mais de 5 segundos.
[RESET] aparece no visor do painel frontal e as configurações retornam ao status inicial.
Desconecte o cabo de alimentação CA (cabo de alimentação).
Conecte o cabo de alimentação CA (cabo de alimentação) e, em seguida, pressione (power) para ligar o sistema de alto-falantes.

Especificações

Alto-falante da barra (SA-S400)

Seção do amplificador
Modelos dos EUA:
POTÊNCIA DE SAÍDA E DISTORÇÃO HARMÔNICA TOTAL:
(FTC)
Frontal E + Frontal D:
Com cargas de 4 ohms, ambos os canais acionados, de 200 a 20.000 Hz; potência RMS mínima nominal de 20 W por canal, com não mais de 1% de distorção harmônica total de 250 mW até a saída nominal.
POTÊNCIA DE SAÍDA (referência)
Alto-falante Frontal E/Frontal D: 100 W (por canal a 4 ohms, 1 kHz)

Modelos canadenses:
POTÊNCIA DE SAÍDA (nominal)
Frontal E + Frontal D: 60 W + 60 W (a 4 ohms, 1 kHz, 1% THD)
POTÊNCIA DE SAÍDA (referência)
Alto-falante Frontal E/Frontal D: 100 W (por canal a 4 ohms, 1 kHz)
Entrada
TV IN (OPTICAL) (TV IN (ÓPTICO))
Saída
HDMI OUT (TV (ARC))

Seção HDMI
Conector
Tipo A (19 pinos)

Seção USB
Porta UPDATE (atualização):
Tipo A (Somente para atualização de software)

Seção BLUETOOTH
Sistema de comunicação
Especificação BLUETOOTH versão 5.0
Saída
Especificação BLUETOOTH Power Class 1
Alcance máximo de comunicação
Linha de visão aprox. 25 m (82 pés) ¹⁾
Número máximo de dispositivos a serem registrados
Dispositivo móvel: 9 dispositivos
Sony TV: 1 dispositivo
Banda de frequência
Banda de 2,4 GHz (2,4000 GHz - 2,4835 GHz)
Método de modulação
FHSS (Freq Hopping Spread Spectrum)
Perfis BLUETOOTH compatíveis²⁾
A2DP (Advanced Audio Distribution Profile)
AVRCP (Audio Video Remote Control Profile)
Codec suportado³⁾
SBC⁴⁾
Alcance de transmissão (A2DP)
20 Hz - 20.000 Hz (Frequência de amostragem 32 kHz, 44,1 kHz, 48 kHz)

¹⁾ O alcance real irá variar dependendo de fatores como obstáculos entre os dispositivos, campos magnéticos ao redor de um forno de micro-ondas, eletricidade estática, uso de telefone sem fio, sensibilidade de recepção, o sistema operacional, aplicativos de software, etc.
²⁾ Os perfis padrão BLUETOOTH indicam a finalidade da comunicação BLUETOOTH entre dispositivos.
³⁾ Codec: Formato de compressão e conversão de sinal de áudio
⁴⁾ Abreviação de Subband Codec

Seção do alto-falante Frontal E/Frontal D
Sistema de alto-falantes
Sistema de 2 alto-falantes
Alto-falante
Tipo cone de 52 mm × 100 mm (2 1/8 pol. × 4 pol.), 4 ohms

Geral
Requisitos de energia
120 V AC, 60 Hz
Consumo de energia
Ligado: 35 W
Modo de espera: 0,5 W ou menos (modo de economia de energia)
(Quando a função Control for HDMI e o modo de espera BLUETOOTH estão definidos como desligados)
Modo de espera: 2 W ou menos*
(Quando a função Control for HDMI e o modo de espera BLUETOOTH estão definidos como ligados)
* O sistema de alto-falantes entrará automaticamente no modo de economia de energia quando não houver conexão HDMI e nenhum histórico de emparelhamento BLUETOOTH.
Dimensões* (aprox.) (l/a/p)
900 mm × 64 mm × 88 mm (35 1/2 pol. × 2 5/8 pol. × 3 1/2 pol.)
* Não incluindo a parte de projeção
Massa (aprox.)
2,4 kg (5 lb 5 oz)

Subwoofer (SA-WS400)

POTÊNCIA DE SAÍDA (referência)
130 W (a 4 ohms, 100 Hz)
Sistema de alto-falantes
Bass reflex
Alto-falante
Tipo cone de 160 mm (6 3/8 pol.), 4 ohms
Requisitos de energia
120 V AC, 60 Hz
Consumo de energia
Ligado: 20 W
Modo de espera: 0,5 W ou menos
Dimensões* (aprox.) (l/a/p)
192 mm × 387 mm × 400 mm (7 5/8 pol. × 15 1/4 pol. × 15 3/4 pol.)
* Não incluindo a parte de projeção
Massa (aprox.)
7,3 kg (16 lb 2 oz)

Seção do transmissor/receptor sem fio

Banda de frequência
2,4 GHz (2,404 GHz - 2,476 GHz)
Método de modulação
GFSK

Acessórios fornecidos

Controle remoto (1)
Bateria R03 (tamanho AAA) (2)
GABARITO DE MONTAGEM NA PAREDE (1)
Cabo digital óptico (1)
Cabo de alimentação CA (cabo de alimentação) (2)
Guia de inicialização
Instruções de operação (este documento)

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Formatos de áudio de entrada suportados (HDMI OUT (TV (ARC)) ou TV IN (OPTICAL) (TV IN (ÓPTICO)))

Os formatos de áudio suportados por este sistema de alto-falantes são os seguintes.

Dolby Digital
Linear PCM 2ch

Referências

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Sony HT-S400 - Barra de Som 2.1 canais com Subwoofer Sem Fio - Manual
