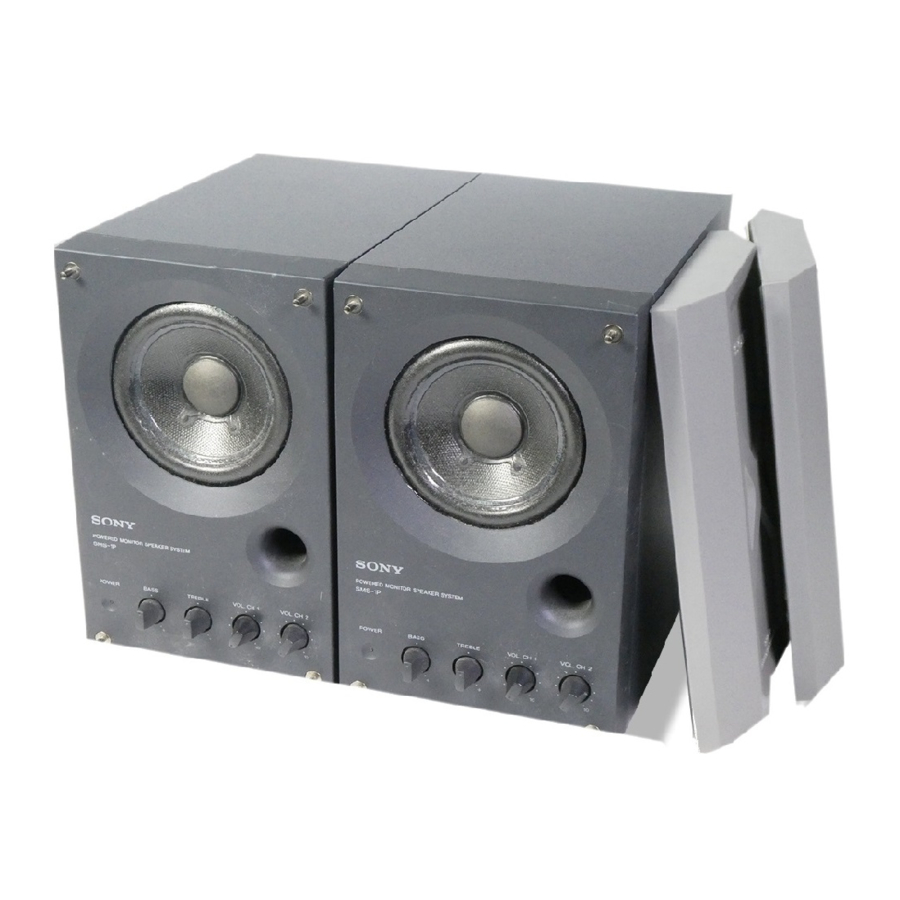

Sony SMS-1P - Priročnik za aktivni monitorski zvočniški sistem

Vsebina

1 Značilnosti
2 Opozorila glede uporabe
3 Previdnostni ukrepi
4 Priključitev in postavitev naprave
- 4.1 Postavitev
- 4.2 Povezave
5 Imena in funkcije delov
- 5.1 Spredaj
- 5.2 Zadaj
6 Specifikacije
7 Karakteristični podatki
8 Prenesi navodilo
9 V drugih jezikih

Značilnosti

Profesionalni vhodi z visoko zmogljivostjo (uravnoteženo priključno mesto +22 dB, standardno in pinsko priključno mesto +8 dB).
Omogoča mešanje dveh različnih vhodnih virov.
Magnetno zaščitena zasnova omogoča postavitev v bližino zaslonov, televizorjev itd.
Zvočnik polnega razpona in leseno ohišje, zasnovana za visoko zvestobo.
Čudovita sprednja plošča, obdelana s sintetičnim marmorjem.

Ta zvočnik je bil zasnovan kot referenca za uporabo v snemalnih studiih, da bi zagotovil natančno reprodukcijo ravnovesja mešanice. Da bi prenesli celoten realistični izraz in moč izvajalca, hkrati pa ohranili vrhunski glasbeni čar, smo skrbno preučili vsak posamezen del in vsak centimeter vezja.
Prepričani smo, da boste uživali v tem edinstvenem zvočniku tako v studiu kot izven njega.

Opozorila glede uporabe

Pri vklopu in izklopu napajanja vhodnega vira obvezno nastavite glasnost na "0".
Odstranite zaščitni pokrov, ko priključite zvočnik in ga postavite na končno mesto.
Pri poslušanju pri visoki glasnosti priporočamo, da glasnost ohranjate na ravni, kjer ne pride do popačenj.
Ne razstavljajte ali spreminjajte ohišja, saj lahko poškodujete zvočnik.
Pri premikanju zvočnika obvezno pritrdite priložen zaščitni pokrov.

Previdnostni ukrepi

O varnosti

Ne poskušajte odpreti ohišja ali spreminjati zvočniške enote.
Pred uporabo zvočnika se prepričajte, da je delovna napetost vašega zvočnika enaka napetosti vašega lokalnega napajalnika.
Izključite zvočnik iz vtičnice, če ga ne boste uporabljali dlje časa. Če želite odklopiti kabel, ga povlecite za vtič. Nikoli ne vlecite samega kabla.
Če v zvočnik pade kakšna tekočina ali trden predmet, ga izključite in ga dajte pregledati usposobljenemu osebju, preden ga ponovno uporabite.
Napajalni kabel se lahko zamenja samo v usposobljeni servisni delavnici.

Pri vklopu ali izklopu druge opreme
Zmanjšajte glasnost zvočnika na minimum.

V primeru, da opazite nepravilnosti barv na bližnjem TV zaslonu
Z magnetno zaščitenim tipom zvočniškega sistema lahko zvočnike namestite v bližino televizorja. Vendar pa se lahko na TV zaslonu še vedno opazijo nepravilnosti barv, odvisno od vrste vašega televizorja.

Če opazite nepravilnosti barv ...
Enkrat izklopite televizor, nato pa ga po 15 do 30 minutah ponovno vklopite.

Če se nepravilnosti barv ponovijo ...
Postavite zvočnike dlje od televizorja.

Če težava še vedno traja ...
Preverite, ali v bližini televizorja ni drugega vira magnetizma*. Vsak drug vir magnetizma lahko povzroči nepravilnosti barv zaradi interakcije z zvočnikom.
* Primeri virov magnetizma: Stojalo, magneti, pritrjeni za pritrditev vrat omarice za televizor, zdravstveni pripomočki, magneti, ki se uporabljajo z igračo itd.

O namestitvi

Ne nameščajte zvočnika v bližini virov toplote, kot so radiatorji ali zračni kanali, ali na mestu, ki je izpostavljeno neposredni sončni svetlobi, prekomernemu prahu, mehanskim vibracijam ali udarcem.
Dobro prezračevanje je bistvenega pomena za preprečevanje notranjega kopičenja toplote v zvočniku. Zvočnik postavite na mesto z ustreznim kroženjem zraka. Ne postavljajte zvočnika na mehko površino ali preblizu stene, saj lahko to ovira prezračevalno luknjo na zadnji strani.

O čiščenju ohišja
Očistite ohišje z mehko krpo, rahlo navlaženo z vodo. Ne uporabljajte nobene vrste abrazivne blazinice, praška za čiščenje ali topila, kot sta alkohol ali benzin.

Če imate kakršna koli vprašanja ali težave v zvezi z vašim zvočnikom, ki niso zajete v tem priročniku, se posvetujte z najbližjim prodajalcem Sony.

Priključitev in postavitev naprave

Postavitev

Zvočnik lahko postavite navpično ali vodoravno.
Dva od teh zvočnikov, postavljena bočno, se prilegata v stojalo velikosti EIA 3U.
Pri nameščanju zvočnika(-ov) na stojalo ali stojalo uporabite matice, ki se nahajajo na dnu zvočnika. (Združljivo z razmikom 60 mm ali vijaki M5.)

Povezave

Preden vzpostavite kakršne koli povezave, se prepričajte, da je stikalo POWER (napajanje) na zadnji plošči nastavljeno na OFF (izklop).

Opombe

Priporočamo, da na vsak kanal ne priključite več kot enega vira zvoka.
Uporabite komercialno dostopen adapter, če želite obrniti polariteto HOT (vroče) in COLD (hladno) uravnoteženega priključnega mesta.
Visoko impedančne vire (kot so električne kitare) in nizko impedančne vire (kot so mikrofoni) pred priključitvijo na zvočnik spustite skozi mešalno mizo.

Imena in funkcije delov

Spredaj

POWER indicator (indikator napajanja)
Sveti, ko je stikalo POWER (napajanje) nastavljeno na položaj ON (vklop).
BASS knob (gumb za nizke tone)
Obrnite v desno, da povečate raven nizkih tonov. Obrnite v levo, da zmanjšate raven nizkih tonov.
(Povečanje ravni nizkih tonov pri poslušanju pri visoki glasnosti lahko povzroči popačenje zvoka.)
TREBLE knob (gumb za visoke tone)
Obrnite v desno, da povečate raven visokih tonov. Obrnite v levo, da zmanjšate raven visokih tonov.
VOL. (volume) CH 1 and CH 2 knobs (gumbi za glasnost CH 1 in CH 2)
Če obrnete gumb VOL. CH 1 ali VOL. CH 2 v desno, povečate glasnost vira, priključenega na ustrezen vhod.
Če na eno od vhodnih priključnih mest ni nič priključeno, nastavite ustrezen gumb na položaj "0".
Te gumbe lahko uporabite tudi za nastavitev ravnovesja mešanice virov zvoka, priključenih na CH 1 in CH 2.

Zadaj

POWER switch (stikalo za napajanje)
Vklopi/izklopi napajanje zvočnika (ON/OFF).
(Preden vklopite napajanje (ON), se prepričajte, da sta gumba VOL. CH 1 in VOL. CH 2 nastavljena na položaj "0".)
AC socket (vtičnica za izmenični tok)
Priključite na stensko vtičnico (120 V v ZDA ali Kanadi, 220-230 V v Evropi) s priloženim napajalnim kablom.
CH 2 IN Balanced terminal (uravnoteženo priključno mesto CH 2 IN)
Uravnoteženo vhodno priključno mesto za kanal 2.
Priključite na izhodno priključno mesto profesionalne mešalne mize (itd.).
CH 2 IN Standard terminal (standardno priključno mesto CH 2 IN)
Standardno vhodno priključno mesto za kanal 2.
Priključite na izhodno priključno mesto elektronskega instrumenta (itd.).
CH 1 IN Standard terminal (standardno priključno mesto CH 1 IN)
Standardno vhodno priključno mesto za kanal 1.
Priključite na izhodno priključno mesto elektronskega instrumenta (itd.).
CH 1 IN Pin plug terminal (pinsko priključno mesto CH 1 IN)
Pinsko vhodno priključno mesto za kanal 1.
Priključite na izhodno priključno mesto avdio komponente (itd.).

Specifikacije

SPECIFIKACIJE ZVOČNE MOČI IZHODNA MOČ IN SKUPNO HARMONIČNO POPAČENJE:
S 4 ohmsko obremenitvijo, od 40 Hz do 20 kHz; nazivna najmanjša RMS moč 14 vatov, z več kot 0,9 % skupnega harmoničnega popačenja od 250 m W do nazivne izhodne moči.

Zvočnik

Zvočniški sistem
Bas refleks polnega razpona
Zvočniška enota
10 cm (3¹⁵⁄16 palcev) premer stožčastega tipa
Nominalna impedanca
4 ohmi
Zmogljivost obvladovanja moči
Nominalna 25 W
Maksimalna
50 W
Občutljivost
88 dB/ W/ m
Frekvenčni razpon
80 Hz - 16 kHz (– 10 dB)
Prostornina ohišja
Pribl. 3,2 litra

Ojačevalnik

Izhod
15 W
Vhodi
KANAL 1
Pin jack x 1
Standard jack x 1
KANAL 2
Uravnoteženo priključno mesto x 1
Standard jack x 1
Vhodna raven
Uravnoteženo priključno mesto: + 4 dB
Standard jack: – 10 dB
Pin jack: – 10 dB
Vhodna impedanca
Uravnoteženo priključno mesto: 600 ohmov
Standard jack: 10 kiloohmov
Pin jack: 10 kiloohmov
Kontrole tona
BASS (nizki toni) 100 Hz: ±6 dB
TREBLE (visoki toni) 10 kHz: ±6 dB

Splošno

Dimenzije
Pribl. 132 × 210 × 230 mm (š/ v/ g)
(5³⁄16 × 8¹⁄4 × 9¹⁄16 palcev)
brez izstopajočih delov in kontrol
Masa
Pribl. 3,3 kg (7 lb 4 oz)
Priložena dodatna oprema
Napajalni kabel (1)
Zaščita (1)

Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila.
