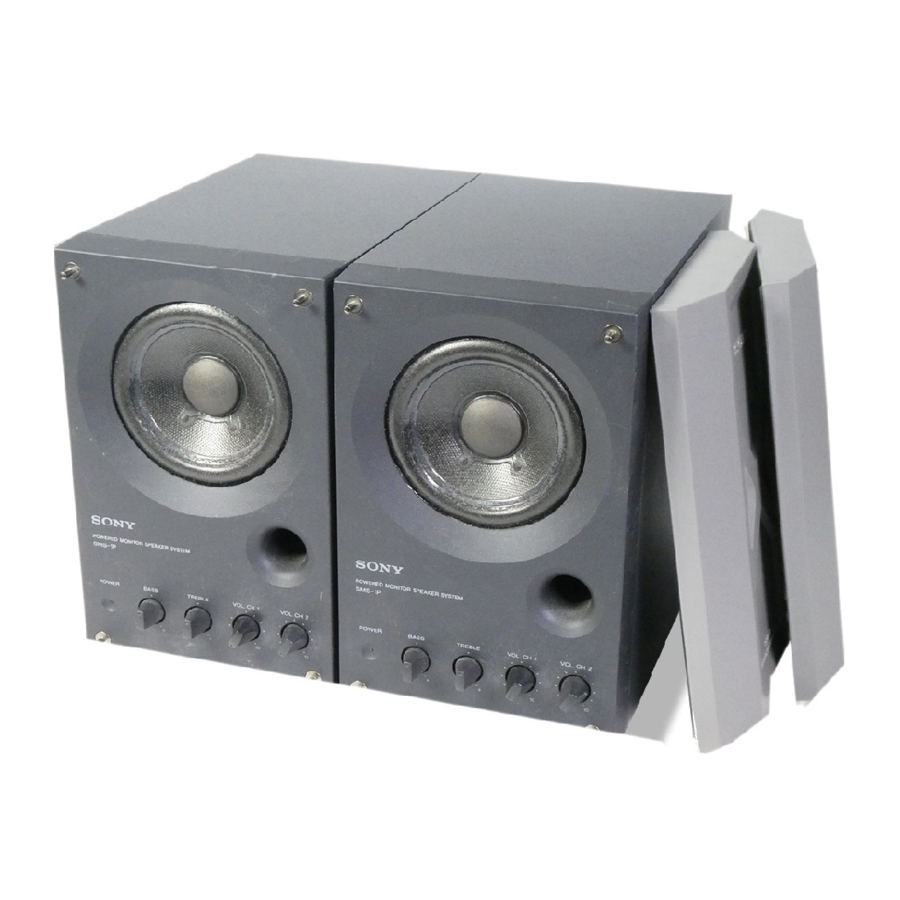

Sony SMS-1P - Manualul sistemului de difuzoare monitor alimentat

Caracteristici

• Intrări de calitate profesională cu capacitate mare de manevrare (Terminal echilibrat +22 dB, terminale standard și pin +8 dB).
• Permite mixarea a două surse de intrare diferite.
• Designul ecranat magnetic permite plasarea lângă monitoare, televizoare etc.
• Difuzor cu gamă completă și carcasă din lemn concepute pentru fidelitate ridicată.
• Panou frontal frumos finisat în marmură sintetică.

Acest difuzor a fost proiectat ca referință pentru utilizare în studiourile de înregistrare pentru a oferi o reproducere precisă a echilibrului mixajului. Pentru a transmite expresia și puterea realistă deplină a artistului, menținând în același timp un farmec muzical suprem, am analizat cu atenție fiecare dintre părțile individuale, precum și fiecare centimetru al plăcii de circuit.
Suntem încrezători că vă veți bucura de acest difuzor unic atât în studio, cât și în afara acestuia.

Precauții privind utilizarea

• Asigurați-vă că rotiți volumul la "0" atunci când porniți și opriți alimentarea sursei de intrare.
• Îndepărtați capacul de protecție după ce ați conectat difuzorul și l-ați așezat în poziția finală.

• Când ascultați la volume mari, vă recomandăm să mențineți sunetul la un nivel la care să nu se distorsioneze.
• Nu demontați sau modificați incinta, deoarece poate deteriora difuzorul.
• Când mutați difuzorul, asigurați-vă că atașați capacul de protecție furnizat.

Precauții

Despre siguranță

• Nu încercați să deschideți incinta sau să modificați unitatea difuzorului.
• Înainte de a utiliza difuzorul, asigurați-vă că tensiunea de funcționare a difuzorului este identică cu cea a sursei de alimentare locale.
• Deconectați difuzorul de la priza de perete dacă nu va fi folosit pentru o perioadă lungă de timp. Pentru a deconecta cablul, trageți de cablu apucând ștecherul. Nu trageți niciodată de cablu în sine.
• Dacă orice lichid sau obiect solid cade în difuzor, deconectați difuzorul și solicitați verificarea acestuia de către personal calificat înainte de a-l utiliza în continuare.
• Cablul de alimentare CA trebuie schimbat numai la un service calificat.

Când porniți sau opriți alte echipamente
Reduceți volumul difuzorului la minimum.

În cazul în care se observă o neregularitate a culorii pe ecranul televizorului din apropiere
Cu tipul de difuzor ecranat magnetic, difuzoarele pot fi instalate lângă un televizor. Cu toate acestea, neregularități de culoare pot fi observate în continuare pe ecranul televizorului, în funcție de tipul televizorului dumneavoastră.

Dacă se observă o neregularitate a culorii...
Opriți televizorul o dată, apoi porniți-l după 15 până la 30 de minute.

Dacă se observă din nou o neregularitate a culorii...
Așezați difuzoarele mai departe de televizor.

Dacă persistă...
Verificați dacă nu există o altă sursă de magnetism* lângă televizor. Orice altă sursă de magnetism poate provoca neregularități de culoare din cauza unei interacțiuni cu difuzorul.
* Exemple de surse de magnetism: raft, magneți atașați pentru a fixa ușile suportului TV, instrumente de sănătate, magneți utilizați cu o jucărie etc.

Despre instalare

• Nu instalați difuzorul lângă surse de căldură, cum ar fi radiatoare sau conducte de aer, sau într-un loc expus la lumina directă a soarelui, praf excesiv, vibrații mecanice sau șocuri.
• O ventilație bună este esențială pentru a preveni acumularea de căldură internă în difuzor. Așezați difuzorul într-un loc cu o circulație adecvată a aerului. Nu așezați difuzorul pe o suprafață moale sau prea aproape de un perete, deoarece acest lucru poate obstrucționa orificiul de ventilație de pe spate.

Despre curățarea carcasei
Curățați carcasa cu o cârpă moale umezită ușor cu apă. Nu utilizați niciun tip de tampon abraziv, praf de curățat sau solvent, cum ar fi alcool sau benzină.

Dacă aveți întrebări sau probleme cu privire la difuzorul dumneavoastră care nu sunt abordate în acest manual, vă rugăm să consultați cel mai apropiat dealer Sony.

Conexiuni și plasare dispozitive

Plasare

• Difuzorul poate fi așezat vertical sau orizontal.
• Două dintre aceste difuzoare așezate lateral se vor potrivi într-un rack de dimensiune EIA 3U.
• Când instalați difuzorul(ele) pe un suport sau rack, utilizați piulițele situate în partea de jos a difuzorului. (Compatibil cu pasul de 60 mm sau șuruburi M5.)

Conexiuni

Asigurați-vă că setați comutatorul POWER (alimentare) de pe panoul din spate pe OFF (oprit) înainte de a face orice conexiuni.

Note

• Vă recomandăm să nu conectați mai mult de o sursă de sunet la fiecare canal.
• Utilizați un ștecher adaptor disponibil comercial dacă doriți să inversați polaritatea HOT (fierbinte) și COLD (rece) a terminalului echilibrat.
• Treceți sursele de impedanță ridicată (cum ar fi chitarele electrice) și sursele de impedanță scăzută (cum ar fi microfoanele) printr-un mixer înainte de a le conecta la difuzor.

Numele și funcțiile părților

Față

1. Indicator POWER (alimentare)
   Se aprinde când comutatorul POWER (alimentare) este setat pe poziția ON (pornit).
2. Buton BASS (bas)
   Rotiți spre dreapta pentru a crește nivelul basului. Rotiți spre stânga pentru a reduce nivelul basului.
   (Creșterea nivelului basului atunci când ascultați la volume mari poate provoca distorsionarea sunetului.)
3. Buton TREBLE (înalte)
   Rotiți spre dreapta pentru a crește nivelul înaltelor. Rotiți spre stânga pentru a reduce nivelul înaltelor.
4. Butoanele VOL. (volum) CH 1 și CH 2
   Rotirea butonului VOL. CH 1 sau VOL. CH 2 spre dreapta crește volumul sursei conectate la intrarea respectivă.
   Dacă nu este conectat nimic la unul dintre terminalele de intrare, setați butonul respectiv pe poziția "0".
   Aceste butoane pot fi, de asemenea, utilizate pentru a regla echilibrul mixajului surselor de sunet conectate la CH 1 și CH 2.

Spate

1. Comutator POWER (alimentare)
   Pornește/oprește alimentarea difuzorului.
   (Înainte de a porni alimentarea, asigurați-vă că butoanele VOL. CH 1 și VOL. CH 2 sunt setate pe poziția "0".)
2. Priză AC (curent alternativ)
   Conectați la o priză de perete (120 V în S.U.A. sau Canada, 220-230 V în Europa) folosind cablul de alimentare furnizat.
3. Terminal echilibrat CH 2 IN
   Terminal de intrare echilibrat pentru canalul 2.
   Conectați la terminalul de ieșire al unei console de mixare profesionale (etc.).
4. Terminal standard CH 2 IN
   Terminal de intrare standard pentru canalul 2.
   Conectați la terminalul de ieșire al unui instrument electronic (etc.).
5. Terminal standard CH 1 IN
   Terminal de intrare standard pentru canalul 1.
   Conectați la terminalul de ieșire al unui instrument electronic (etc.).
6. Terminal cu mufă pin CH 1 IN
   Terminal de intrare cu mufă pin pentru canalul 1.
   Conectați la terminalul de ieșire al unei componente audio (etc.).

Specificații

SPECIFICAȚIILE PUTERII AUDIO PUTERE DE IEȘIRE ȘI DISTORSIUNEA ARMONICĂ TOTALĂ:
Cu sarcină de 4 ohmi, de la 40 Hz - 20 kHz; putere RMS minimă nominală de 14 wați, cu o distorsiune armonică totală mai mare de 0,9% de la 250 m W la ieșirea nominală.

Difuzor

Sistem de difuzoare
Reflexie bas cu gamă completă
Unitate difuzor
Tip con de 10 cm (3¹⁵⁄16 inci) diam.
Impedanță nominală
4 ohmi
Capacitate de manevrare a puterii
Nominal 25 W
Maxim
50 W
Sensibilitate
88 dB/ W/ m
Interval de frecvență
80 Hz - 16 kHz (– 10 dB)
Volumul incintei
Aprox. 3,2 litri

Amplificator

Ieșire
15 W
Intrări
CANALUL 1
Mufă pin x 1
Mufă standard x 1
CANALUL 2
Terminal echilibrat x 1
Mufă standard x 1
Nivel de intrare
Terminal echilibrat: + 4 dB
Mufă standard: – 10 dB
Mufă pin: – 10 dB
Impedanță de intrare
Terminal echilibrat: 600 ohmi
Mufă standard: 10 kiloohmi
Mufă pin: 10 kiloohmi
Controale de ton
BASS (bas) 100 Hz: ±6 dB
TREBLE (înalte) 10 kHz: ±6 dB

General

Dimensiuni
Aprox. 132 × 210 × 230 mm (l/ î/ a)
(5³⁄16 × 8¹⁄4 × 9¹⁄16 inci)
excluzând părțile și comenzile proeminente
Masă
Aprox. 3,3 kg (7 lb 4 oz)
Accesorii furnizate
Cablu de alimentare (1)
Protector (1)

Designul și specificațiile pot fi modificate fără notificare.

Date caracteristice

Presiunea sonoră de ieșire, Caracteristici de frecvență / interval reglabil al comenzilor de ton

1. Nivelul presiunii sonore de ieșire (dB)
2. Frecvența (Hz)

Intrare: Mufă pin (– 30 dB)
Volum: VOL. CH 1 max
Cameră anecoică: 1 metru

Sony Corporation © 1996 Imprimat în China
