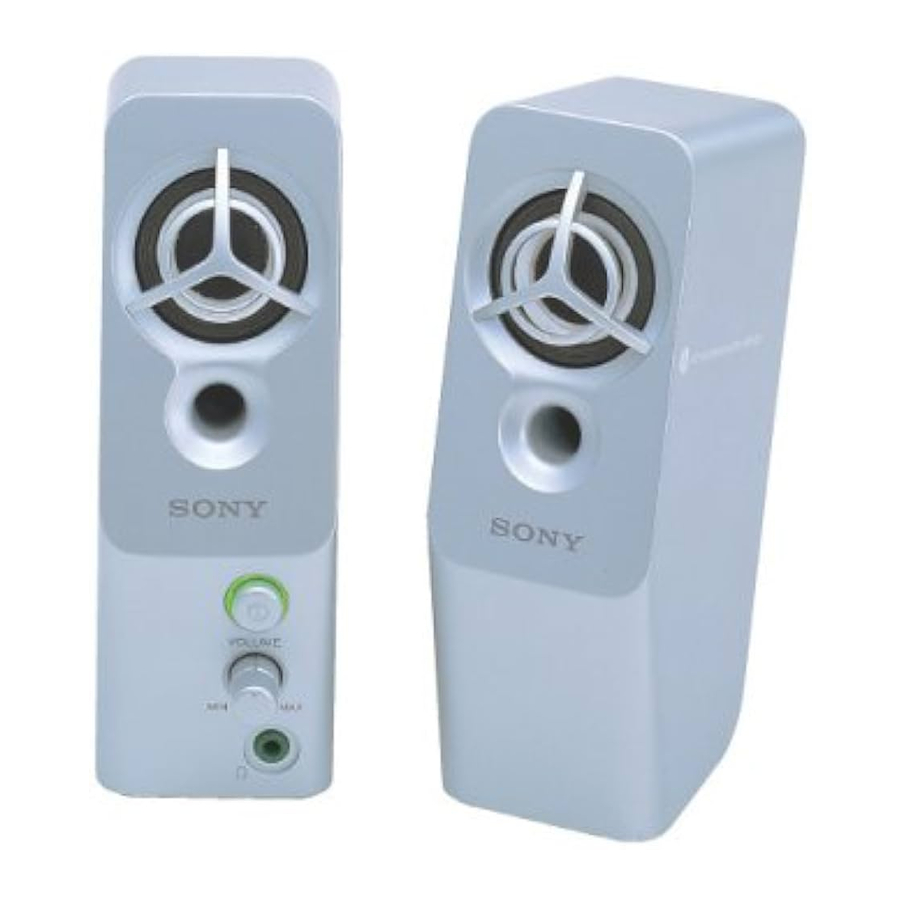

Sony SRS-Z30, SRS-Z31 - Manual del sistema de altavoces activos

Conexión de los altavoces

1. Conexión del adaptador de corriente alterna al altavoz


Nota
Utilice solo el adaptador de corriente alterna suministrado. No utilice ningún otro adaptador de corriente alterna para evitar dañar los altavoces.

2. Conecte el altavoz izquierdo al equipo fuente.

   Cuando el sistema está conectado a la toma monoaural de una radio, etc., es posible que el sonido solo salga por el altavoz izquierdo. En tal caso, utilice el adaptador de enchufe opcional Sony PC236MS. El sonido saldrá por ambos altavoces.

Para conectar a una toma de auriculares tipo teléfono estéreo
Utilice el adaptador de enchufe opcional PC-234S o el cable de conexión RK-G138.

Nota
Para cambiar INPUT1 e INPUT2, utilice ON/OFF (encendido/apagado) del dispositivo conectado a los altavoces.

Escuchar el sonido

Primero, baje el volumen del altavoz izquierdo. Antes de conectar los altavoces a la salida de auriculares, reduzca el volumen del componente conectado.

1. Pulse el interruptor POWER (encendido) (ON (encendido)).
   El indicador POWER (encendido) se ilumina.
2. Ajuste el control VOLUME (volumen).
   Cuando se conecte a la salida de auriculares, ajuste también el volumen del componente conectado.
   Después de escuchar, pulse el interruptor POWER (encendido) (OFF (apagado)).
   El indicador POWER (encendido) se apaga.

   Nota
   Desactive la función MEGA BASS o BASS BOOST (Walkman, etc.), ya que puede causar distorsión audible.
3. Uso de los auriculares
   Conecte los auriculares a la toma PHONES (auriculares).

Resolución de problemas

Si tiene algún problema con su sistema de altavoces, consulte la siguiente lista y tome las medidas sugeridas. Si el problema persiste, consulte a su distribuidor Sony más cercano.

No hay sonido en el sistema de altavoces.

• Asegúrese de que todas las conexiones se hayan realizado correctamente.
• Asegúrese de que el volumen del altavoz izquierdo y del componente conectado se hayan subido correctamente.
• Compruebe si hay auriculares conectados. Si los hay, desconéctelos.

El sonido está distorsionado.

• Baje el nivel de volumen del componente conectado. O, si el componente conectado tiene la función de refuerzo de graves, desactívela.
• Gire VOLUME (volumen) en esta unidad para reducir el volumen.

Hay zumbido o ruido en la salida del altavoz.

• Asegúrese de que todas las conexiones se hayan realizado correctamente.
• Asegúrese de que ninguno de los componentes de audio esté colocado demasiado cerca del televisor.

El sonido se ha detenido repentinamente.
Asegúrese de que todas las conexiones se hayan realizado correctamente.
El brillo del indicador POWER (encendido) es inestable.
El brillo del indicador POWER (encendido) puede volverse inestable cuando se sube el volumen. Esto no es un fallo de funcionamiento.

Especificaciones

Sección del altavoz
Tipo de caja: Rango completo, Bass reflex, con blindaje magnético
Sistema de altavoces: 39 mm (de diámetro)
Impedancia: 8 Ω
Potencia de entrada nominal: 3 W

Sección del amplificador (altavoz izquierdo)
Salida nominal: 3W + 3W (10% T.H.D., 1 kHz, 6 Ω)
Refuerzo de graves: MEGA BASS
Entrada: Cable de entrada un minienchufe estéreo (2 m) x1; Miniconector estéreo x1
Impedancia de entrada: 4,7 kΩ (a 1 kHz)
Salida: Miniconector estéreo x1 (PHONES (auriculares))

General
Alimentación: CC 9V (adaptador de corriente alterna suministrado)
Dimensiones (ancho/alto/profundidad): aprox. 50 × 145 × 70 mm (2 × 5 ³/4 × 2 ⁷/8 pulgadas)
Masa: (Izquierda) 250 g (9 oz.), (Derecha) 200 g (7 oz.)

Accesorios suministrados
Adaptador de corriente alterna (1)
Instrucciones de funcionamiento (1)

Accesorios opcionales
Cable de conexión RK-G136, RK-G138
Adaptador de enchufe PC-234-S, PC-236MS

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
