JBL Harman BAR 1300X - 5.1-Kanal-Soundbar-Handbuch

WICHTIGE SICHERHEITSHINWEISE

Netzspannung vor Gebrauch prüfen
Die JBL Bar 1300X (Soundbar, abnehmbare Lautsprecher und Subwoofer) wurde für den Betrieb mit 100-240V AC, 50/60Hz entwickelt. Der Anschluss an eine andere Netzspannung als die, für die Ihr Produkt vorgesehen ist, kann eine Sicherheits- und Brandgefahr darstellen und das Gerät beschädigen. Wenn Sie Fragen zu den Spannungsanforderungen Ihres spezifischen Modells oder zur Netzspannung in Ihrer Region haben, wenden Sie sich an Ihren Händler oder Kundendienst, bevor Sie das Gerät an eine Steckdose anschließen.

Keine Verlängerungskabel verwenden
Um Sicherheitsrisiken zu vermeiden, verwenden Sie nur das mit Ihrem Gerät gelieferte Netzkabel. Wir empfehlen, für dieses Produkt keine Verlängerungskabel zu verwenden. Wie bei allen elektrischen Geräten dürfen Netzkabel nicht unter Teppichen oder Fußmatten verlegt oder schwere Gegenstände darauf abgestellt werden. Beschädigte Netzkabel sollten unverzüglich von einem autorisierten Servicezentrum durch ein Kabel ersetzt werden, das den Werksvorgaben entspricht.

Netzstromkabel vorsichtig handhaben
Ziehen Sie beim Trennen des Netzkabels von einer Netzsteckdose immer am Stecker; ziehen Sie niemals am Kabel. Wenn Sie diesen Lautsprecher längere Zeit nicht benutzen, ziehen Sie den Stecker aus der Netzsteckdose.

Gehäuse nicht öffnen
Dieses Produkt enthält keine vom Benutzer zu wartenden Komponenten. Das Öffnen des Gehäuses kann eine Stromschlaggefahr darstellen, und jede Änderung am Produkt führt zum Erlöschen Ihrer Garantie. Sollte versehentlich Wasser in das Gerät gelangen, trennen Sie es sofort von der Netzstromquelle und wenden Sie sich an ein autorisiertes Servicezentrum.

EINLEITUNG

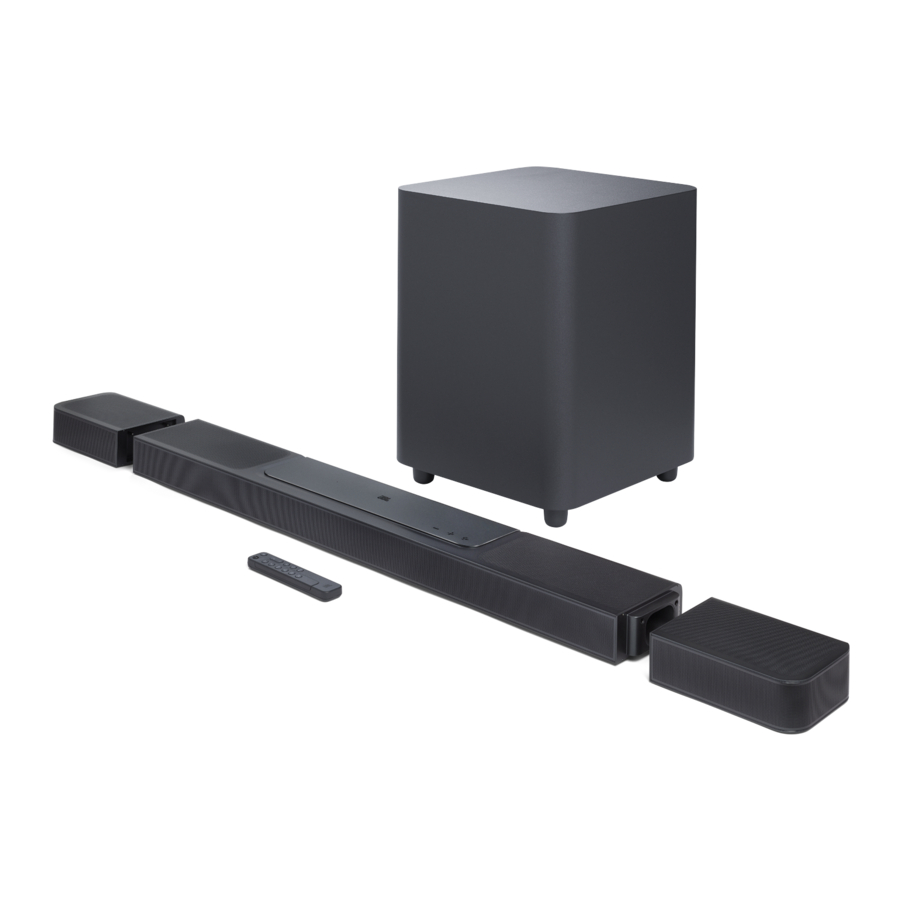

Vielen Dank für den Kauf der JBL Bar 1300X (Soundbar, abnehmbare Lautsprecher und Subwoofer), die entwickelt wurde, um Ihrem Home-Entertainment-System ein außergewöhnliches Klangerlebnis zu verleihen. Wir empfehlen Ihnen, sich ein paar Minuten Zeit zu nehmen, um dieses Handbuch durchzulesen, das das Produkt beschreibt und eine Schritt-für-Schritt-Anleitung für die Einrichtung und den Start enthält.

Um die Produktfunktionen und den Support optimal nutzen zu können, müssen Sie die Produktsoftware möglicherweise zukünftig über das Internet oder den USB-Anschluss aktualisieren. Beachten Sie den Abschnitt zur Softwareaktualisierung in diesem Handbuch, um sicherzustellen, dass Ihr Produkt über die neueste Software verfügt.

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden. Wenn Sie Fragen zur Soundbar, Installation oder Bedienung haben, wenden Sie sich bitte an Ihren Händler oder Kundendienst oder besuchen Sie unsere Website: www.jbl.com.

JBL One App

Mit der JBL One App können Sie

• die Wi-Fi-Einrichtung der Soundbar einfach abschließen, wodurch die Soundbar auf verfügbare Software-Updates zugreifen kann;
• *Musik-Streaming-Dienste verbinden;
• neue Musik mit integrierten Musikdiensten entdecken;
• eine Taste verwenden, um auf Ihre voreingestellte Wiedergabeliste und Lautsprechereinstellungen zuzugreifen.
•


Weitere Informationen finden Sie unter "Verbindung mit Ihrem Heimnetzwerk" und "Wiedergabe über die JBL One App".

HINWEISE:

• *Ein Abonnement kann erforderlich sein und wird nicht von der JBL One App bereitgestellt.

LIEFERUMFANG

Packen Sie den Karton vorsichtig aus und stellen Sie sicher, dass die folgenden Teile enthalten sind. Sollte ein Teil beschädigt sein oder fehlen, verwenden Sie es nicht und wenden Sie sich an Ihren Händler oder Kundendienst.

*Menge des Netzkabels und Steckertyp variieren je nach Region.

PRODUKTÜBERSICHT

Soundbar

Bedienelemente

1. (Quelle)
   • Einschalten
   • Eine Klangquelle auswählen: TV (Standard, für Audioeingang von TV-Anschluss, wobei der HDMI OUT (TV ARC/ TV eARC) Anschluss gegenüber dem OPTICAL Anschluss priorisiert wird), Bluetooth oder HDMI IN
2. -/+ (Lautstärke)
   • Einschalten
   • Lautstärke verringern oder erhöhen
   • Gedrückt halten, um die Lautstärke kontinuierlich zu verringern oder zu erhöhen
   • Beide Tasten gleichzeitig drücken, um stummzuschalten oder die Stummschaltung aufzuheben
3. Statusanzeige

System:
	Regelmäßiges Blinken (weiß)	Systemstart
	Schnelles Blinken (weiß)	Software-Update läuft
	Leuchtet (bernsteinfarben)	Wiederherstellen der Werkseinstellungen
Netzwerkverbindung:
	Langsames Atmen (weiß)	Wi-Fi-Einrichtungsmodus wird aufgerufen, oder Netzwerk getrennt
	Leuchtet (grün)	Soundbar von der JBL One App erkannt
	Leuchtet (weiß)	Netzwerk verbunden
	Leuchtet (gelb)	Schwache Wi-Fi-Verbindung

4. Mikrofon
   • Zur Klangkalibrierung
5. Statusanzeige

Anschlüsse auf der Rückseite

1. POWER
   • An Strom anschließen (mit dem mitgelieferten Netzkabel)
2. USB
   • USB-Anschluss für Software-Updates
3. ETHERNET
   • Verbindung mit Ihrem Heimnetzwerk über ein Ethernet-Kabel herstellen
4. HDMI IN (1/ 2/ 3)
   • An den HDMI-Ausgang Ihres digitalen Geräts anschließen
5. TV-Anschlüsse
   HDMI OUT (TV ARC/ TV eARC)
   • An den HDMI ARC / HDMI eARC Eingang Ihres Fernsehers anschließen

OPTICAL

• An den optischen Ausgang Ihres Fernsehers oder digitalen Geräts anschließen

Abnehmbare Lautsprecher

1. USB Type-C connector
   • Zum Laden des Akkus
2. (Ein/Aus)
   • Drücken zum Einschalten
   • Länger als 3 Sekunden gedrückt halten zum Ausschalten
3. (Bluetooth-Modus)
   • Drücken, um in den Bluetooth-Modus zu wechseln (damit die abnehmbaren Lautsprecher als eigenständige Bluetooth-Lautsprecher funktionieren)
   • Quellenanzeige

Leuchtet (blau)

Bluetooth-Modus ausgewählt

• Im Bluetooth-Modus drücken, um den Bluetooth-Kopplungsmodus aufzurufen
• Im Bluetooth-Modus länger als 5 Sekunden gedrückt halten, um den Bluetooth Stereo-Kopplungsmodus aufzurufen (um sich mit dem anderen abnehmbaren Lautsprecher zu verbinden und ein Bluetooth-Stereo-System einzurichten)

4. (Soundbar-Modus)

• Drücken, um in den Soundbar-Modus zu wechseln (damit die abnehmbaren Lautsprecher als hintere Surround-Lautsprecher der Soundbar fungieren)
• Quellenanzeige

Leuchtet (weiß)

Soundbar-Modus ausgewählt

5. Statusanzeige
   • Für Akkuleistung

	Blinkt (rot)	Akku schwach
	Leuchtet (rot)	Akku wird geladen

• Für den Status der kabellosen Verbindung

	Langsames Blinken (weiß)	Von der Soundbar getrennt
	Schnelles Blinken (weiß)	Verbindung zur Soundbar wird hergestellt
	Leuchtet (weiß)	Mit der Soundbar verbunden

• Für den Bluetooth-Verbindungsstatus

	Regelmäßiges Blinken (blau)	Bluetooth-Kopplung
	Leuchtet (blau)	Bluetooth verbunden
	Langsames Blinken (blau)	Bluetooth nicht verbunden
	Regelmäßiges Blinken (cyan)	Verbindung zum anderen abnehmbaren Lautsprecher wird hergestellt (Bluetooth Stereo-Kopplungsmodus)
	Leuchtet (cyan)	Mit dem anderen abnehmbaren Lautsprecher verbunden (Bluetooth Stereo verbunden)

Subwoofer

1. • Verbindungsstatusanzeige

	Leuchtet (weiß)	Mit der Soundbar verbunden
	Schnelles Blinken (weiß)	Kopplungsmodus
	Langsames Blinken (weiß)	Wiederherstellen der Verbindung oder Verlassen des Kopplungsmodus
	Leuchtet (bernsteinfarben)	Standby-Modus

2. Stromanschluss
   • An Strom anschließen (mit dem mitgelieferten Netzkabel)

Fernbedienung

1. • Ein- oder Ausschalten (Standby)
2. Quellenwahltasten
   TV
   • Die TV-Quelle auswählen (Standard, für Audioeingang von TV-Anschluss, wobei der HDMI OUT (TV ARC/ TV eARC) Anschluss gegenüber dem OPTICAL Anschluss priorisiert wird)

(Bluetooth)

• Die Bluetooth-Quelle auswählen
• Gedrückt halten, um den Bluetooth-Kopplungsmodus aufzurufen

HDMI

• Wiederholt drücken, um zwischen den HDMI IN Quellen zu wechseln: HDMI 1 (Standard)/ 2/ 3

3. Soundeffekt-Tasten


• Den Pegel des Dolby Atmos/DTS:X Effekts auswählen: mittel (Standard), hoch oder niedrig

• Den Basspegel für den Subwoofer auswählen: 1/2/3 (Standard)/4/5

(verfügbar, wenn beide abnehmbaren hinteren Lautsprecher von der Soundbar abgedockt sind)

• Den Surround-Sound-Pegel für die hinteren Lautsprecher auswählen: mittel (Standard), hoch, stummgeschaltet oder niedrig

4. CALIBR
   • Drücken, um die Klangkalibrierung zu starten
5. (Moment)
   • Drücken, um direkt auf die Wiedergabeliste oder Lautsprechereinstellungen zuzugreifen, die Sie in der JBL One App personalisiert haben
6. (Wiedergabesteuerung während des Musik-Streamings über die JBL One App, Chromecast built-in, AirPlay, Alexa Cast oder Bluetooth)
   • Einmal drücken: Wiedergabe pausieren oder fortsetzen
   • Zweimal drücken: Nächster Titel
   • Dreimal drücken: Vorheriger Titel
7. • Lautstärke erhöhen oder verringern
   • Gedrückt halten, um die Lautstärke kontinuierlich zu erhöhen oder zu verringern.
8. (Stumm)
   • Stummschalten/Stummschaltung aufheben

App-gesteuerte Steuerung
Mit der JBL One App auf Ihrem Android- und iOS-Gerät können Sie Folgendes tun:

• Wi-Fi-Einrichtung;
• Audiokalibrierung & Demo;
• Audioeinstellungen personalisieren;
• Gerät verwalten und steuern;
• Musikdienst-Integration;
• Zusätzliche Funktionen.

PLATZIERUNG

Platzierung auf dem Schreibtisch

Platzieren Sie die Soundbar, die abnehmbaren Lautsprecher und den Subwoofer auf einer ebenen und stabilen Oberfläche. Beachten Sie den empfohlenen Abstand im folgenden Diagramm.

HINWEISE:

• Das Netzkabel muss ordnungsgemäß an die Stromversorgung angeschlossen sein.
• Stellen Sie keine Gegenstände auf die Soundbar, die abnehmbaren Lautsprecher oder den Subwoofer.
• Laden Sie die abnehmbaren Lautsprecher rechtzeitig auf, um eine ausreichende Akkuleistung zu gewährleisten (Siehe "Charge the detachable speakers" (Abnehmbare Lautsprecher aufladen)).
• Verwenden Sie die mitgelieferten Seitenkappen, um die beiden Enden der Soundbar abzudecken, nachdem Sie die hinteren Surround-Lautsprecher abgenommen haben (Siehe Schritt 5 unter "Wall-mount the detachable speakers as rear surround speakers" (Die abnehmbaren Lautsprecher als hintere Surround-Lautsprecher an der Wand montieren)).

Wandmontage

Montieren Sie die Soundbar und die abnehmbaren hinteren Lautsprecher zusammen oder separat an der Wand.

Soundbar an der Wand montieren

1. Vorbereitung:
   1. Kleben Sie die mitgelieferte Wandmontage-Schablone mit Klebebändern an eine Wand, etwa 2" (50 mm) von Ihrem Fernseher entfernt.
   2. Verwenden Sie die Spitze Ihres Kugelschreibers, um die Position der Schraubenhalterung zu markieren. Entfernen Sie die Schablone.
   3. Bohren Sie an der markierten Stelle ein 4 mm/0,16" Loch.
2. Installieren Sie die Halterung für die Wandmontage.
3. Befestigen Sie mit der Schraube die L-förmige Wandhalterung an der Unterseite der Soundbar.
4. Montieren Sie die Soundbar.
5. Nachdem die Soundbar sicher an der Wand montiert ist, stecken Sie die beiden abnehmbaren Lautsprecher auf die Soundbar.

HINWEISE:

• Stellen Sie sicher, dass die Wand das Gewicht der Soundbar tragen kann.
• Nur an einer vertikalen Wand montieren.
• Vermeiden Sie Orte mit hoher Temperatur oder Luftfeuchtigkeit.
• Stellen Sie vor der Wandmontage sicher, dass die Kabel zwischen Soundbar und externen Geräten ordnungsgemäß angeschlossen werden können.
• Stellen Sie vor der Wandmontage sicher, dass die Soundbar von der Stromversorgung getrennt ist. Andernfalls kann dies zu einem Stromschlag führen.
• Um die Soundbar zu bewegen, entfernen Sie zuerst die beiden abnehmbaren Lautsprecher, um versehentliche Schäden zu vermeiden.
• Verwenden Sie die mitgelieferten Seitenkappen, um die beiden Enden der Soundbar abzudecken, nachdem Sie die hinteren Surround-Lautsprecher abgenommen haben (Siehe Schritt 5 unter "Wall-mount the detachable speakers as rear surround speakers" (Die abnehmbaren Lautsprecher als hintere Surround-Lautsprecher an der Wand montieren)).

Die abnehmbaren Lautsprecher als hintere Surround-Lautsprecher an der Wand montieren

1. Nehmen Sie die beiden abnehmbaren Lautsprecher von der Soundbar ab.
2. Installieren Sie die Wandhalterung.
3. Befestigen Sie die Halterung an der Rückseite der Lautsprecher.
4. Montieren Sie die Lautsprecher.
5. Installieren Sie die Seitenkappen nach Bedarf.

ANSCHLIESSEN

Verbindung mit Ihrem Fernseher und digitalen Geräten

Für die Audiowiedergabe über die Soundbar schließen Sie die Soundbar mit Ihrem Fernseher über das mitgelieferte HDMI-Kabel oder ein optisches Kabel (separat erhältlich) an.
Eine HDMI-Verbindung unterstützt digitales Audio und Video mit einer einzigen Verbindung. Die HDMI-Konnektivität ist die beste Option für Ihre Soundbar.

Fernseher (HDMI ARC / eARC)

(Empfohlene Verbindung für das beste Dolby Atmos / DTS:X Erlebnis)

1. Verbinden Sie die Soundbar mit dem HDMI IN (ARC / eARC) Anschluss an Ihrem Fernseher, indem Sie das mitgelieferte HDMI-Kabel verwenden.
   • Stellen Sie an Ihrem Fernseher sicher, dass HDMI-CEC und HDMI ARC / eARC aktiviert sind. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Fernsehers.
2. Verwenden Sie ein HDMI-Kabel (V2.0 oder neuer), um die Soundbar mit Ihrem digitalen Gerät, wie z.B. einer Set-Top-Box, einem DVD/Blu-ray-Player oder einer Spielekonsole, zu verbinden.
   • Stellen Sie an Ihrem digitalen Gerät sicher, dass HDMI-CEC aktiviert ist. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres digitalen Geräts.
   • Wählen Sie auf Ihrem digitalen Gerät "Bitstream" oder "Raw data" (Rohdaten) in den Audioausgabe-Einstellungen für das beste Dolby Atmos Erlebnis.
3. Um Audio vom an die Soundbar angeschlossenen digitalen Gerät wiederzugeben, drücken Sie wiederholt HDMI auf der Fernbedienung, um die HDMI-Quelle auszuwählen.

HINWEISE:

• Wenn Ihr Fernseher HDMI eARC nicht unterstützt, stellen Sie sicher, dass Sie Ihr digitales Gerät über den HDMI IN-Anschluss an der Soundbar statt an Ihrem Fernseher anschließen. Andernfalls können die Dolby Atmos-Informationen nicht über die HDMI (ARC)-Anschlüsse vom Fernseher zur Soundbar übertragen werden.

Fernseher (HDMI eARC)

1. Verbinden Sie die Soundbar mit dem HDMI IN (eARC) Anschluss an Ihrem Fernseher, indem Sie das mitgelieferte HDMI-Kabel verwenden.

   • Stellen Sie an Ihrem Fernseher sicher, dass HDMI-CEC und HDMI ARC / eARC aktiviert sind. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Fernsehers.
2. Verwenden Sie ein HDMI-Kabel (eARC-kompatibel, V2.0 oder neuer), um Ihren Fernseher mit Ihrem digitalen Gerät, wie z.B. einem Streaming-Gerät, einer Set-Top-Box, einem DVD/Blu-ray-Player oder einer Spielekonsole, zu verbinden.
   • Stellen Sie an Ihrem digitalen Gerät sicher, dass HDMI-CEC aktiviert ist. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres digitalen Geräts.
   • Wählen Sie auf Ihrem Fernseher und digitalen Gerät "Bitstream" oder "Raw data" (Rohdaten) in den Audioausgabe-Einstellungen für das beste Dolby Atmos Erlebnis.
3. Um Audio vom an Ihren Fernseher angeschlossenen digitalen Gerät wiederzugeben, wählen Sie TV auf der Fernbedienung.


OPTISCH

HINWEISE:

• Mit den 6 nach oben gerichteten Lautsprechern und dem Design der abnehmbaren Surround-Lautsprecher kann der Dolby Surround Upmixer der Soundbar das alte kanalbasierte Audio im Dolby Digital Format, einschließlich der Inhalte "Connection with your TV and digital devices" (Verbindung mit Ihrem Fernseher und digitalen Geräten) und "Power-on/Autp standby/Auto wakeup" (Einschalten/Automatischer Standby/Automatisches Aufwachen), erweitern und ein immersives 3D-Atmos-Erlebnis bieten.
• * Das HDMI-Kabel (für den Anschluss digitaler Geräte) und das optische Kabel sind separat erhältlich.
• Volle Kompatibilität mit allen HDMI-CEC-Geräten kann nicht garantiert werden. – Wenn sowohl HDMI ARC- als auch optische Kabel für die Audioeingabe von der TV-Verbindung an die Soundbar angeschlossen sind, wird die HDMI ARC-Verbindung priorisiert.

1. Verbinden Sie die Soundbar mit Ihrem Fernseher, indem Sie ein optisches Kabel verwenden.

2. Verwenden Sie ein HDMI-Kabel (V2.0 oder neuer), um Ihren Fernseher mit Ihrem digitalen Gerät, wie z.B. einem Streaming-Gerät, einer Set-Top-Box, einem DVD/Blu-ray-Player oder einer Spielekonsole, zu verbinden.
3. Um Audio über das optische Kabel wiederzugeben, wählen Sie TV auf der Fernbedienung.


Bluetooth-Verbindung

Verbinden Sie die Soundbar über Bluetooth mit Ihrem Bluetooth-Gerät, wie z.B. einem Smartphone, Tablet oder Laptop.

Ein Bluetooth-Gerät verbinden

1. Um die Bluetooth-Quelle auszuwählen, drücken Sie an der Soundbar oder auf der Fernbedienung.
   "BT PAIRING" (BT-Kopplung): Bereit für BT-Kopplung
2. Aktivieren Sie auf Ihrem Bluetooth-Gerät Bluetooth und suchen Sie innerhalb von drei Minuten nach "JBL Bar 1300_xxxx".
   Erfolgreiche Verbindung: Der Gerätename wird angezeigt, wenn Ihr Gerät in Englisch benannt ist. Ein Bestätigungston ist zu hören.

Das zuletzt gekoppelte Gerät erneut verbinden

Ihr Bluetooth-Gerät bleibt als gekoppeltes Gerät erhalten, wenn die Soundbar in den Standby-Modus wechselt. Wenn Sie das nächste Mal zur Bluetooth-Quelle wechseln, verbindet sich die Soundbar automatisch wieder mit dem zuletzt gekoppelten Gerät.

Mit einem anderen Bluetooth-Gerät verbinden

1. Drücken und halten Sie in der Bluetooth-Quelle an der Soundbar oder auf der Fernbedienung, bis "BT PAIRING" (BT-Kopplung) angezeigt wird.
   Die Soundbar wechselt in den Bluetooth-Kopplungsmodus.

2. Befolgen Sie Schritt 2 unter "Connect a Bluetooth device" (Ein Bluetooth-Gerät verbinden).
   • Wenn das Gerät bereits einmal mit der Soundbar gekoppelt war, entkoppeln Sie zuerst "JBL Bar 1300_xxxx" auf dem Gerät.

HINWEISE:

• Die Bluetooth-Verbindung geht verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 33 ft (10 m) überschreitet.
• Elektronische Geräte können Funkstörungen verursachen. Geräte, die elektromagnetische Wellen erzeugen, müssen von der Soundbar ferngehalten werden, wie z.B. Mikrowellen und WLAN-Geräte.

Verbindung mit Ihrem Heimnetzwerk

Verbinden Sie die Soundbar über Wi-Fi oder ein Ethernet-Kabel mit Ihrem Heimnetzwerk. Mit der JBL One App und den unterstützten Streaming-Diensten (Chromecast built-in, AirPlay und Alexa Cast) können Sie Audio von Smartphones oder Tablets über die Soundbar-Lautsprecher streamen.

1. Wechseln Sie an der Soundbar in den Wi-Fi-Setup-Modus:
   • Drücken Sie eine beliebige Taste zum Einschalten (Siehe "Power-on/Auto standby/Auto wakeup" (Einschalten/Automatischer Standby/Automatisches Aufwachen)).
     Wenn die Soundbar noch nicht mit einem Netzwerk verbunden wurde, zeigt der Bildschirm "HELLO" (HALLO) und dann "SETUP WIFI" (WIFI EINRICHTEN).
   • Um den Wi-Fi-Setup-Modus erneut aufzurufen, drücken und halten Sie und , bis "SETUP WIFI" (WIFI EINRICHTEN) angezeigt wird.

2. Fügen Sie auf Ihrem Android- oder iOS-Gerät die Soundbar über die JBL One App zu Ihrem Heim-WLAN-Netzwerk hinzu.
   1. Verbinden Sie Ihr Android- oder iOS-Gerät mit Ihrem Heim-WLAN-Netzwerk. Laden Sie die JBL One App herunter.
   2. Befolgen Sie die Anweisungen der App, um die Einrichtung abzuschließen.

3. Verwenden Sie bei Bedarf ein Ethernet-Kabel, um die Soundbar mit Ihrem Heimnetzwerk zu verbinden.
   • Stellen Sie sicher, dass Sie sich mit demselben Netzwerk verbinden, mit dem Sie sich während der Einrichtung verbunden haben.

HINWEISE:

• Auf Ihrem Android- oder iOS-Gerät können Sie die Soundbar in der JBL One App benennen.
• Fügen Sie auf Ihrem iOS-Gerät die Soundbar zur Apple Home App hinzu und verwalten Sie sie zusammen mit anderen AirPlay 2-kompatiblen Lautsprechern.
• Wenn die Soundbar auf Ihrem iOS-Gerät zu Ihrem Heim-WLAN-Netzwerk hinzugefügt wurde, können Sie das AirPlay-Streaming von einer AirPlay-kompatiblen App starten (Siehe "Play through AirPlay" (Wiedergabe über AirPlay)).
• Die Verfügbarkeit von Online-Musik-Streaming-Diensten variiert je nach Land.
• Einige Funktionen erfordern Abonnements oder Dienste, die nicht in allen Ländern verfügbar sind.

EINRICHTUNG

Abnehmbare Rücklautsprecher und Subwoofer anschließen

1. Verbinden Sie die Soundbar mit dem Stromnetz, indem Sie das mitgelieferte Netzkabel verwenden.
   Der Bildschirm an der Soundbar zeigt "LOAD" (Laden) und dann "HELLO" (Hallo) an.
2. Gehen Sie wie folgt vor, um die Verbindung zu starten:
   • Verbinden Sie den Subwoofer mit dem Stromnetz, indem Sie das mitgelieferte Netzkabel verwenden;
   • Docken Sie die abnehmbaren Lautsprecher an die Soundbar an oder drücken Sie und dann an den abnehmbaren Lautsprechern, um die schnelle Wiederverbindung mit der Soundbar herzustellen.
     Die Soundbar verbindet den Subwoofer automatisch.
     Verbunden: leuchtet am Subwoofer dauerhaft weiß.
     Die Soundbar verbindet die abnehmbaren Lautsprecher automatisch.
     Verbunden: Die Statusanzeige leuchtet an den abnehmbaren Lautsprechern dauerhaft weiß ( ).

HINWEISE:

• Verwenden Sie nur die mitgelieferten Netzkabel.
• Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass Sie alle anderen Verbindungen hergestellt haben (Siehe "Verbindung mit Ihrem Fernseher und digitalen Geräten").

Die abnehmbaren Lautsprecher aufladen

Wenn die abnehmbaren Surround-Lautsprecher keinen Akkustrom mehr haben, geht ihre drahtlose Verbindung mit der Soundbar verloren.
Wenn Sie die beiden abnehmbaren Lautsprecher zum ersten Mal verwenden, laden Sie sie etwa 4 Stunden lang auf, um eine ausreichende Akkuleistung zu gewährleisten.
Wenn die Akkuleistung niedrig ist, blinkt die Statusanzeige an den abnehmbaren Surround-Lautsprechern rot und "REAR SPKR LOW BATT" (Hintere Lautsprecher Akkustand niedrig) wird auf der Soundbar angezeigt.
Wenn die Akkuleistung erschöpft ist, wird "DOCK REAR SPKR" (Hintere Lautsprecher andocken) auf der Soundbar angezeigt.

Aufladen durch Andocken der abnehmbaren Lautsprecher

Der Ladevorgang beginnt, wenn Sie die abnehmbaren Lautsprecher an die Soundbar andocken.
Wenn die Soundbar in den Standby-Modus wechselt, schaltet sich ein; schaltet sich aus, wenn die abnehmbaren Lautsprecher vollständig aufgeladen sind.
Es dauert etwa 4 Stunden, bis der leere Akku vollständig geladen ist.

Über ein USB-Kabel aufladen

• Verwenden Sie ein USB-C-Kabel, um die abnehmbaren Lautsprecher jeweils an eine Stromquelle anzuschließen.

• Bei den abnehmbaren Lautsprechern wird die Statusanzeige sowohl für den Akkustand als auch für die drahtlose Verbindung verwendet (Siehe "Abnehmbare Lautsprecher").

HINWEISE:

• * Das USB-C-Kabel ist separat erhältlich.

3D-Surround-Sound

Klangkalibrierung

Optimieren Sie Ihr 3D-Surround-Sound-Erlebnis für Ihre einzigartige Hörumgebung.
Gehen Sie für die Klangkalibrierung wie folgt vor:

• Stellen Sie sicher, dass Ihr Raum ruhig ist;
• Stellen Sie sicher, dass die Soundbar und die beiden abnehmbaren Rücklautsprecher vollständig in Sichtlinie zueinander stehen, ohne Hindernisse dazwischen.
• Stellen Sie sicher, dass der linke und rechte Rücklautsprecher richtig platziert sind, der L-Lautsprecher links und der R-Lautsprecher rechts.


1. Den Hörbereich kalibrieren

1. Platzieren Sie die abnehmbaren Rücklautsprecher neben Ihrer Sitzposition.
   • Stellen Sie sicher, dass die beiden abnehmbaren Lautsprecher mit der Soundbar verbunden sind (Siehe "Abnehmbare Rücklautsprecher und Subwoofer anschließen").

2. Drücken Sie auf der Fernbedienung CALIBR (Kalibrieren), um die Kalibrierung zu starten.
   "1-CALIBRATION" (1-Kalibrierung) wird auf der Soundbar angezeigt.

3. Wenn "PRESS AGAIN TO CONFIRM" (Zum Bestätigen erneut drücken) angezeigt wird, drücken Sie CALIBR (Kalibrieren) erneut.
   Der Countdown beginnt von 5 bis 1.
   Kalibrierungston ist zu hören. Die Audiokalibrierung startet. "CALIBRATING" (Kalibrierung läuft): Kalibrierung im Gange "1-DONE" (1-FERTIG): Kalibrierung des Hörbereichs erfolgreich abgeschlossen.


2. Die Lautsprecherposition kalibrieren
   1. Platzieren Sie die abnehmbaren Rücklautsprecher an Ihrem gewünschten Standort.

   2. Drücken Sie auf der Fernbedienung CALIBR (Kalibrieren).
      "2-CALIBRATION" (2-Kalibrierung) wird auf der Soundbar angezeigt.
      Der Countdown beginnt von 5 bis 1.
      Kalibrierungston ist zu hören. Die Audiokalibrierung startet.
      "CALIBRATING" (Kalibrierung läuft): Kalibrierung im Gange
      "2-DONE" (2-FERTIG): Kalibrierung der Lautsprecherposition erfolgreich abgeschlossen.

   3. Drehen Sie die Lautsprecher für das beste Hörerlebnis.


HINWEISE:

• Während der Klangkalibrierung sind alle Tasten auf der Fernbedienung außer und CALIBR (Kalibrieren) deaktiviert.

Dolby Atmos / DTS X

Mit Dolby Atmos oder DTS:X wird eine Decken-Audioverteilung für ein kraftvolles 3D-Klangerlebnis geboten.

1. Um den Surround-Sound von DOLBY ATMOS oder DTS:X wiederzugeben, schließen Sie Ihren Blu-ray-Player oder Ihr Streaming-Gerät wie unter "Verbindung mit Ihrem Fernseher und digitalen Geräten" beschrieben an und spielen Sie es ab.

2. Um die passende Stärke für Dolby Atmos oder DTS:X auszuwählen, drücken Sie auf der Fernbedienung, um zwischen mittel (Standard), hoch oder niedrig umzuschalten.

Rücklautsprecher-Anpassung

Wenn beide abnehmbaren Rücklautsprecher abgedockt sind, können Sie den Surround-Sound-Pegel auswählen.

1. Stellen Sie sicher, dass die Soundbar und die abnehmbaren Rücklautsprecher drahtlos verbunden sind (Siehe "Abnehmbare Rücklautsprecher und Subwoofer anschließen").
2. Drücken Sie auf der Fernbedienung , um zwischen den Surround-Sound-Pegeln umzuschalten.
   "MID" (MITTEL) / "HIGH" (HOCH) / "MUTE" (STUMM) / "LOW" (NIEDRIG) wird angezeigt (Standard: "MID" (MITTEL)).

   "UNDOCK REAR SPKR" (Hintere Lautsprecher andocken) wird angezeigt, wenn die abnehmbaren Rücklautsprecher an die Soundbar angedockt wurden.


Bass-Anpassung

Sie können die Bässe nach Bedarf anpassen.

• Drücken Sie auf der Fernbedienung , um zwischen den Basspegeln umzuschalten.
  "LVL1" bis "LVL5" (Pegel 1 bis Pegel 5) wird angezeigt (Standard: "LVL3" (Pegel 3)).


Die abnehmbaren Lautsprecher als eigenständige Bluetooth-Lautsprecher verwenden

Für die Musikwiedergabe können Sie die abnehmbaren Rücklautsprecher als eigenständige Bluetooth-Lautsprecher oder als Bluetooth-Stereoanlage einrichten.

Eigenständige Bluetooth-Lautsprecher

Jeder der abnehmbaren Rücklautsprecher kann ein eigenständiger Bluetooth-Lautsprecher sein.

Ein Bluetooth-Gerät verbinden

1. Drücken Sie am linken oder rechten Lautsprecher , um in den Bluetooth-Modus zu wechseln.
   : Bereit für Bluetooth-Kopplung
   Der abnehmbare Rücklautsprecher trennt sich von der Soundbar.
2. Aktivieren Sie Bluetooth auf Ihrem Bluetooth-Gerät und suchen Sie innerhalb von drei Minuten nach "BAR 1300 REAR SPK".
   : Erfolgreiche Verbindung

3. Starten Sie die Audiowiedergabe auf Ihrem Bluetooth-Gerät.

Das zuletzt gekoppelte Gerät erneut verbinden
Ihr Bluetooth-Gerät bleibt als gekoppeltes Gerät erhalten, wenn der Lautsprecher in den Standby-Modus wechselt. Wenn Sie das nächste Mal in den Bluetooth-Modus wechseln, verbindet der Lautsprecher automatisch das zuletzt gekoppelte Gerät.

Mit einem anderen Bluetooth-Gerät verbinden

1. Drücken Sie im Bluetooth-Modus am linken oder rechten Lautsprecher.
   : Der Lautsprecher wechselt in den Bluetooth-Kopplungsmodus.
2. Befolgen Sie Schritt 2 unter "Ein Bluetooth-Gerät verbinden".

Eigenständiges Bluetooth-Stereosystem

Durch die Verbindung der beiden abnehmbaren Lautsprecher können Sie ein Stereo-Musiksystem mit L (links) und R (rechts) Kanälen einrichten.

1. Stellen Sie sicher, dass der linke und rechte Rücklautsprecher richtig platziert sind, der L-Lautsprecher links und der R-Lautsprecher rechts.
2. Verbinden Sie die beiden Lautsprecher:
   1. Halten Sie an einem Lautsprecher gedrückt, bis die Statusanzeige cyanfarben blinkt.
   2. Halten Sie innerhalb von drei Minuten am anderen Lautsprecher gedrückt, bis die Statusanzeige cyanfarben blinkt.
      : Bereit für Bluetooth-Stereo-Kopplung
      : Bluetooth-Stereo verbunden

3. Die beiden Lautsprecher beginnen, Musik von dem an den primären Lautsprecher angeschlossenen Gerät abzuspielen.

Die Bluetooth-Stereo-Verbindung zwischen den beiden Lautsprechern trennen

• Halten Sie an einem der verbundenen Lautsprecher gedrückt, bis die Statusanzeige cyanfarben blinkt.
  : Sie trennen die Bluetooth-Stereo-Verbindung zwischen den beiden Lautsprechern.
  : Die Lautsprecher wechseln in den Bluetooth-Kopplungsmodus und verbinden sich jeweils wieder mit dem zuletzt gekoppelten Bluetooth-Gerät.


HINWEISE:

• Die Bluetooth-Verbindung geht verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m (33 ft) überschreitet.
• Elektronische Geräte können Funkstörungen verursachen. Geräte, die elektromagnetische Wellen erzeugen, müssen von der Soundbar ferngehalten werden, wie z. B. Mikrowellen und drahtlose LAN-Geräte.

WIEDERGABE

Einschalten/Automatischer Standby/Automatisches Aufwecken

Einschalten

• Zum Einschalten drücken Sie eine beliebige Taste an der Soundbar oder auf der Fernbedienung.
  "HELLO" (HALLO) wird angezeigt.
  Der Subwoofer wird automatisch wieder mit der Soundbar verbunden. Verbunden: leuchtet durchgehend weiß.
  Die abnehmbaren Lautsprecher werden automatisch wieder mit der Soundbar verbunden. Verbunden: Die Statusanzeige leuchtet durchgehend weiß ( )


Automatischer Standby

Wenn die Soundbar länger als 10 Minuten inaktiv ist, wechselt sie automatisch in den Standby-Modus. "STDBY" (STANDBY) wird angezeigt.
Der Subwoofer geht ebenfalls in den Standby-Modus, und leuchtet durchgehend bernsteinfarben.
Die abnehmbaren Lautsprecher wechseln in den Standby-Modus, und die Statusanzeige für den kabellosen Verbindungsstatus erlischt.
Wenn Sie die Soundbar das nächste Mal einschalten, kehrt sie zur zuletzt ausgewählten Quelle zurück.

HINWEISE:

• Halten Sie an den abnehmbaren Lautsprechern länger als 3 Sekunden gedrückt, um sie auszuschalten. Um die Verbindung zur Soundbar wiederherzustellen, drücken Sie erneut und anschließend, falls erforderlich, um in den Soundbar-Modus zu wechseln.

Automatisches Aufwecken

Im Standby-Modus wacht die Soundbar automatisch auf, wenn

• die Soundbar über die HDMI ARC-Verbindung mit Ihrem Fernseher verbunden ist und Ihr Fernseher eingeschaltet ist;
• die Soundbar über die HDMI ARC-Verbindung und über die HDMI-Verbindung auch mit Ihrem digitalen Gerät (z. B. Set-Top-Box, DVD-/Blu-ray-Player oder Spielkonsole) verbunden ist und Ihr digitales Gerät eingeschaltet ist;
• die Soundbar mit Ihrem Heimnetzwerk verbunden ist und Audio über die Musik-Streaming-Dienste über die JBL One App, Chromecast built-in, AirPlay oder Alexa Cast an die Soundbar gestreamt wird.

Wiedergabe von der TV-Quelle

Wenn die Soundbar angeschlossen ist, können Sie TV-Audio über die Soundbar-Lautsprecher genießen.

1. Stellen Sie sicher, dass Ihr Fernseher für externe Lautsprecher eingerichtet ist und die integrierten TV-Lautsprecher stummgeschaltet sind. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Fernsehers.
2. Stellen Sie sicher, dass die Soundbar ordnungsgemäß mit Ihrem Fernseher verbunden ist (Siehe "Connection with your TV and digital devices" (Verbindung mit Ihrem Fernseher und digitalen Geräten)).
3. Um die TV-Quelle auszuwählen, drücken Sie an der Soundbar oder TV (FERNSEHER) auf der Fernbedienung.
   "TV" (FERNSEHER): Die TV-Quelle ist ausgewählt.
   • In den Werkseinstellungen ist die TV-Quelle standardmäßig ausgewählt.


HINWEISE:

• Wenn die Soundbar sowohl über ein HDMI-Kabel als auch über ein optisches Kabel mit Ihrem Fernseher verbunden ist, wird die HDMI-Kabelquelle für die TV-Verbindung ausgewählt.

Einrichtung der TV-Fernbedienung

Um Ihre TV-Fernbedienung sowohl für Ihren Fernseher als auch für die Soundbar zu verwenden, prüfen Sie, ob Ihr Fernseher HDMI-CEC unterstützt. Wenn Ihr Fernseher HDMI-CEC nicht unterstützt, befolgen Sie die Schritte unter "TV remote control IR learning" (IR-Lernfunktion der TV-Fernbedienung).

HDMI-CEC
Wenn Ihr Fernseher HDMI-CEC unterstützt, aktivieren Sie die Funktionen gemäß den Anweisungen in der Bedienungsanleitung Ihres Fernsehers. Sie können die Lautstärke +/-, Stummschaltung/Aufhebung der Stummschaltung und die Ein-/Standby-Funktionen Ihrer Soundbar über die TV-Fernbedienung steuern.

IR-Lernfunktion der TV-Fernbedienung
Durch die IR-Lernfunktion kann Ihre Infrarot-TV-Fernbedienung einige Befehle der Soundbar erlernen.

1. Halten Sie an der Soundbar und gedrückt, bis "LEARNING" (LERNEN) angezeigt wird.
   Sie gelangen in den Lernmodus der TV-Fernbedienung.
2. Richten Sie Ihre TV-Fernbedienung auf die Soundbar. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Tasten Ihrer TV-Fernbedienung zu bedienen:
   • Wenn eines von "POWER" (EIN/AUS), "VOL+" (LAUTSTÄRKE+), "VOL-" (LAUTSTÄRKE-) oder "MUTE" (STUMM) auf der Soundbar angezeigt wird, drücken Sie die gewünschte Taste auf Ihrer TV-Fernbedienung.
     "DONE" (FERTIG): Die Funktionen der Soundbar-Taste werden von Ihren TV-Fernbedienungstasten erlernt.
     Die Soundbar kehrt zur zuletzt ausgewählten Quelle zurück.
   • Um den Lernmodus der TV-Fernbedienung zu beenden, halten Sie und an der Soundbar gedrückt, bis "EXIT LEARNING" (LERNMODUS BEENDEN) angezeigt wird.
   • Die erlernten Funktionen werden verworfen.

HINWEISE:

• Die Soundbar verlässt den Lernmodus der TV-Fernbedienung automatisch, wenn 30 Sekunden lang keine Aktion erfolgt. Die erlernten Funktionen werden verworfen.

Wiedergabe von der HDMI IN-Quelle

Wenn die Soundbar wie abgebildet angeschlossen ist, kann Ihr digitales Gerät Videos auf Ihrem Fernseher und Audio über die Soundbar-Lautsprecher wiedergeben.

1. Stellen Sie sicher, dass die Soundbar ordnungsgemäß mit Ihrem Fernseher und digitalen Gerät verbunden ist (Siehe "Connection with your TV and digital devices" (Verbindung mit Ihrem Fernseher und digitalen Geräten)).
2. Schalten Sie Ihr digitales Gerät ein.
   Ihr Fernseher und die Soundbar wachen aus dem Standby-Modus auf und schalten automatisch zur Eingangsquelle um.

• Um die HDMI IN-Quelle an der Soundbar auszuwählen, schalten Sie mit an der Soundbar oder HDMI (HDMI) auf der Fernbedienung.

3. Schalten Sie Ihren Fernseher in den Standby-Modus.
   Die Soundbar und das Quellgerät werden in den Standby-Modus geschaltet.

HINWEISE:

• Die vollständige Kompatibilität mit allen HDMI-CEC-Geräten ist nicht gewährleistet.

Wiedergabe von der Bluetooth-Quelle

Über Bluetooth können Sie Audio von Ihrem Bluetooth-Gerät an die Soundbar streamen.

1. Stellen Sie sicher, dass die Soundbar ordnungsgemäß mit Ihrem Bluetooth-Gerät verbunden ist (Siehe "Bluetooth connection" (Bluetooth-Verbindung)).
2. Um die Bluetooth-Quelle auszuwählen, drücken Sie an der Soundbar oder auf der Fernbedienung.
3. Starten Sie die Audiowiedergabe auf Ihrem Bluetooth-Gerät.
   • Alternativ drücken Sie auf der Fernbedienung, um die Wiedergabe zu steuern.
4. Stellen Sie die Lautstärke an der Soundbar, der Fernbedienung oder Ihrem Bluetooth-Gerät ein.

So verwenden Sie die abnehmbaren Lautsprecher als eigenständige Bluetooth-Lautsprecher oder Bluetooth-Stereosystem

Siehe "Use the detachable speakers as standalone Bluetooth speakers" (Verwenden der abnehmbaren Lautsprecher als eigenständige Bluetooth-Lautsprecher) für Informationen zur Einrichtung und Wiedergabe.

Wiedergabe über die JBL One App

Über die JBL One App können Sie Audio von Online-Musikdiensten auf die Soundbar streamen.

1. Auf der Soundbar,
   • Überprüfen Sie, ob die Soundbar ordnungsgemäß mit Ihrem Heimnetzwerk verbunden ist (Siehe "Verbindung mit Ihrem Heimnetzwerk").
2. Auf Ihrem Android- oder iOS-Gerät,
   1. Überprüfen Sie, ob Ihr Android- oder iOS-Gerät mit demselben Netzwerk wie die Soundbar verbunden ist.
   2. Starten Sie die JBL One App, durchsuchen Sie verfügbare *Musik-Streaming-Dienste, um Musik auszuwählen, und starten Sie dann das Musik-Streaming zur verbundenen Soundbar.

3. Um die Musikwiedergabe zu beenden, wechseln Sie zu anderen Quellen.

HINWEISE:

• * Ein Abonnement kann erforderlich sein und wird nicht von der JBL One App bereitgestellt.

Auf Ihre Voreinstellungen mit der Moment-Taste zugreifen
Durch Drücken von auf der Fernbedienung können Sie auf die Wiedergabelisten- und Lautsprechereinstellungen zugreifen, die Sie in der JBL One App personalisiert haben.

1. In der JBL One App,
   • personalisieren Sie die (Moment)-Funktion.


2. Auf der Soundbar,
   • drücken Sie auf der Fernbedienung, um auf die personalisierte Wiedergabeliste und die Lautsprechereinstellungen zuzugreifen.


Wiedergabe über Chromecast built-in

Über Chromecast built-in können Sie Audio von Ihrem Android- oder iOS-Gerät auf die Soundbar streamen.

1. Auf der Soundbar,
   • Überprüfen Sie, ob die Soundbar ordnungsgemäß mit Ihrem Heimnetzwerk verbunden ist (Siehe "Verbindung mit Ihrem Heimnetzwerk").
2. Auf Ihrem Android- oder iOS-Gerät,
   1. Überprüfen Sie, ob Ihr Android- oder iOS-Gerät mit demselben Netzwerk wie die Soundbar verbunden ist.
   2. Starten Sie die JBL One App und überprüfen Sie, ob Sie den Streaming-Dienst von Chromecast built-in aktiviert haben.

   3. Spielen Sie in einer Chromecast-fähigen App Musik ab, tippen Sie auf das Cast-Symbol und wählen Sie die verbundene Soundbar aus.

3. Um die Musikwiedergabe zu beenden, wechseln Sie zu anderen Quellen.

Wiedergabe über AirPlay

Über AirPlay können Sie Audio von Ihrem iOS-Gerät auf die Soundbar streamen.

1. Auf der Soundbar,
   • Überprüfen Sie, ob die Soundbar ordnungsgemäß mit Ihrem Heimnetzwerk verbunden ist (Siehe "Verbindung mit Ihrem Heimnetzwerk").
2. Auf Ihrem iOS-Gerät,
   1. Überprüfen Sie, ob Ihr iOS-Gerät mit demselben Netzwerk wie die Soundbar verbunden ist.
   2. Um das Kontrollzentrum auf einem iOS-Gerät aufzurufen, wischen Sie von der oberen rechten Ecke nach unten. Tippen Sie auf um die verbundene Soundbar auszuwählen, und starten Sie dann das Audio-Streaming von einer App.

3. Um die Musikwiedergabe zu beenden, wechseln Sie zu anderen Quellen.

Wiedergabe über Alexa Cast

Mit Alexa Cast können Sie Musik aus der Amazon Music-Bibliothek auf die Soundbar streamen.

1. Überprüfen Sie, ob die Soundbar ordnungsgemäß mit Ihrem Heimnetzwerk verbunden ist (Siehe "Verbindung mit Ihrem Heimnetzwerk").
2. Auf Ihrem Android- oder iOS-Gerät,
   1. Überprüfen Sie, ob Ihr Android- oder iOS-Gerät mit demselben Netzwerk wie die Soundbar verbunden ist.
   2. Starten Sie die JBL One App und überprüfen Sie, ob Sie den Streaming-Dienst von Amazon Alexa aktiviert haben.

3. Starten Sie die Amazon Alexa App, um die Musikwiedergabe zu beginnen.


• Öffnen Sie die Amazon Music App, um auf die Amazon Music-Bibliothek zuzugreifen.
• Stellen Sie sicher, dass Sie die Musikwiedergabe über dasselbe Alexa-Konto starten, das Sie in der JBL One App aktiviert haben. Weitere Informationen finden Sie in der Amazon Alexa App.

HINWEISE:

• Die Soundbar unterstützt Audio-Streaming, aber kein Video-Streaming.
• Während der Wiedergabe über Chromecast built-in, AirPlay oder Alexa Cast wird die Musikwiedergabe auf dem aktuell verbundenen Gerät unterbrochen, wenn Sie die Musikwiedergabe auf einem zweiten verbundenen Gerät starten.
• Wenn die Soundbar während AirPlay zwischen Ihrem Heim-WLAN und dem kabelgebundenen Netzwerk wechselt, wird die Musikwiedergabe unterbrochen und in wenigen Minuten fortgesetzt, abhängig von der Bandbreitenbedingung des Breitbandnetzes. Für die Verbindung zu Ihrem kabelgebundenen Heimnetzwerk siehe "Verbindung mit Ihrem Heimnetzwerk".

Multiroom-Wiedergabe

Mit der Multiroom-Wiedergabe können Sie Musik von Ihrem Android- oder iOS-Gerät auf mehrere Chromecast-fähige/AirPlay-/Alexa-fähige Lautsprecher streamen.

Chromecast built-in

1. Verbinden Sie über die Google Home App mehrere Chromecast-fähige Lautsprecher mit demselben Netzwerk, weisen Sie sie mehreren Räumen zu und erstellen Sie bei Bedarf Gruppen.
2. Führen Sie eine Chromecast-fähige App auf Ihrem Smartphone oder Tablet aus.
3. Spielen Sie Musik ab. Drücken Sie und wählen Sie die gruppierten Lautsprecher aus.

HINWEISE:

• Um eine Multiroom-Lautsprechergruppe in der Google Home App zu erstellen, stellen Sie sicher, dass Sie alle Lautsprecher mit demselben Heimnetzwerk verbunden und dasselbe Google-Anmeldekonto verwendet haben. Weitere Informationen finden Sie in der Google Home App.
• Je nach Bandbreite Ihres lokalen Netzwerks können Sie Musik auf bis zu 6 Chromecast-fähige Lautsprecher streamen.

AirPlay

1. Öffnen Sie auf einem iOS-Gerät das Kontrollzentrum.
2. Tippen Sie auf um bei Bedarf mehrere verbundene Lautsprecher auszuwählen.
3. Starten Sie das Musik-Streaming über eine App.

Alexa MRM: Multi-Room Music

1. Stellen Sie sicher, dass Sie den Streaming-Dienst von Amazon Alexa auf der Soundbar über die JBL One App aktiviert haben.

2. Erstellen Sie über die Amazon Alexa App eine Multi-Room Music Gruppe für die Soundbar. Weitere Informationen finden Sie in der Amazon Alexa App.


HINWEISE:

• Um eine Multi-Room Music Gruppe in der Amazon Alexa App zu erstellen, stellen Sie sicher, dass Sie alle Geräte mit demselben Heimnetzwerk verbunden und dasselbe Alexa-Anmeldekonto verwendet haben. Weitere Informationen finden Sie in der Amazon Alexa App.

TONEINSTELLUNGEN

Audio-Synchronisation

Mit der Audio-Synchronisationsfunktion können Sie Audio und Video synchronisieren, um sicherzustellen, dass keine Verzögerung bei Ihren Videoinhalten zu hören ist.

1. Halten Sie auf der Fernbedienung TV länger als drei Sekunden gedrückt und drücken Sie dann .
   "SYNC" (SYNCHRONISIERUNG) wird angezeigt.
2. Drücken Sie innerhalb von fünf Sekunden oder auf der Fernbedienung, um die Audioverzögerung anzupassen und mit dem Video abzugleichen.
   Die Audio-Synchronisationszeit wird angezeigt.

Smart-Modus

Mit dem standardmäßig aktivierten Smart-Modus können Sie TV-Programme mit satten Soundeffekten genießen. Bei TV-Programmen wie Nachrichten und Wettervorhersagen können Sie die Soundeffekte reduzieren, indem Sie den Smart-Modus deaktivieren und in den Standard-Modus wechseln.
Smart-Modus: EQ-Einstellungen und JBL Surround Sound werden für satte Soundeffekte angewendet.
Standard-Modus: Die voreingestellten EQ-Einstellungen werden für Standardsoundeffekte angewendet.

So deaktivieren Sie den Smart-Modus:

• Halten Sie auf der Fernbedienung länger als drei Sekunden gedrückt und drücken Sie dann .
  Sie wechseln in einen anderen Modus. "OFF SMART MODE" (SMART-MODUS AUS): Der Standard-Modus ist aktiviert.
  Wenn Sie die Soundbar das nächste Mal einschalten, wird der Smart-Modus automatisch wieder aktiviert.

PureVoice Dialogverbesserungstechnologie

Die PureVoice Dialogverbesserungstechnologie verbessert die Stimmklarheit und ermöglicht es Ihnen, Sprache leicht zu hören und zu verstehen.
Standardmäßig ist PureVoice aktiviert, wenn Sie Filme von der TV-/HDMI-IN-Quelle abspielen; und PureVoice ist deaktiviert, wenn Sie Musik über Bluetooth, Chromecast built-in, Alexa Cast und AirPlay streamen.

So deaktivieren oder aktivieren Sie den Sprachmodus:

• Halten Sie auf der Fernbedienung länger als fünf Sekunden gedrückt und drücken Sie dann .
  "ON PUREVOICE" (PUREVOICE EIN): PureVoice ist aktiviert.
  "OFF PUREVOICE" (PUREVOICE AUS): PureVoice ist deaktiviert.
  Wenn Sie die Soundbar das nächste Mal einschalten, wird PureVoice automatisch wieder aktiviert.

WERKSEINSTELLUNGEN WIEDERHERSTELLEN

Durch das Wiederherstellen der werkseitig definierten Standardeinstellungen entfernen Sie alle Ihre personalisierten Einstellungen von der Soundbar.

• Halten Sie an der Soundbar , und länger als 5 Sekunden gedrückt.
  "RESET" (ZURÜCKSETZEN) wird angezeigt.
  Die Soundbar wird neu gestartet.

SOFTWARE-UPDATE

Für eine optimale Produktleistung und Ihr bestes Benutzererlebnis kann JBL in Zukunft Software-Updates für das Soundbar-System anbieten. Bitte besuchen Sie www.jbl.com oder wenden Sie sich an das JBL Call Center, um weitere Informationen zum Herunterladen von Update-Dateien zu erhalten.

Online-Update

• Verbinden Sie die Soundbar mit Ihrem Heimnetzwerk. Online-Updates erfolgen automatisch, wenn Software-Updates verfügbar sind.
  "WAIT" (BITTE WARTEN): Software-Update wird ausgeführt
  "DONE" (FERTIG): Software-Update abgeschlossen


HINWEISE:

• Software-Updates werden mit den beiden abnehmbaren Lautsprechern synchronisiert, wenn diese mit der Soundbar verbunden oder angedockt sind.

Update über ein USB-Speichergerät

1. Stellen Sie sicher, dass Sie die Software-Update-Datei im Stammverzeichnis eines USB-Speichergeräts gespeichert haben.

   • Stellen Sie sicher, dass Ihr USB-Speichergerät die folgenden Anforderungen erfüllt:
     • Maximale Kapazität: 64 GB
     • Dateisystem: FAT32
2. Schließen Sie das USB-Gerät an.
   "USB" (USB): Die Soundbar wechselt zur USB-Quelle.

3. Um in den Software-Update-Modus zu gelangen, drücken Sie und an der Soundbar.
   "CHECKING UPDATE" (UPDATE PRÜFEN) wird angezeigt.
   "WAIT" (BITTE WARTEN): Software-Update wird ausgeführt
   "DONE" (FERTIG): Software-Update abgeschlossen


HINWEISE:

• Lassen Sie die Soundbar eingeschaltet und das USB-Speichergerät eingesteckt, bis das Software-Update abgeschlossen ist.

SUBWOOFER NEU VERBINDEN

Die Soundbar und der Subwoofer werden werkseitig gekoppelt. Nach dem Einschalten werden sie automatisch gekoppelt und verbunden. In einigen speziellen Fällen müssen Sie sie möglicherweise erneut koppeln.

So rufen Sie den Subwoofer-Kopplungsmodus erneut auf

1. Halten Sie an der Rückseite des Subwoofers gedrückt, bis sie schnell weiß blinkt.
2. Um an der Soundbar in den Subwoofer-Kopplungsmodus zu gelangen, halten Sie auf der Fernbedienung länger als drei Sekunden gedrückt. Drücken Sie dann auf der Fernbedienung.
   "SUB PAIRING" (SUB-KOPPLUNG): Der Subwoofer ist bereit für die Kopplung.
   "SUB PAIRED" (SUB GEKOPPELT): Der Subwoofer ist verbunden.

HINWEISE:

• Der Subwoofer verlässt den Kopplungsmodus nach drei Minuten und wechselt in den Standby-Modus, wenn die Kopplung nicht abgeschlossen ist. wechselt von schnell weiß blinkend zu aus. Um zum Kopplungsmodus zurückzukehren, drücken Sie .

PRODUKTSPEZIFIKATIONEN

Allgemeine Spezifikationen:

• Modell: BAR 1300X (Soundbar-Einheit)
  BAR 1300X SURROUND (abnehmbarer Lautsprecher)
  BAR 1300X SUB (Subwoofer-Einheit)
• Soundsystem: 11.1.4-Kanal
• Stromversorgung: 100 - 240V AC, ~ 50/60Hz
• Gesamtlautsprecher-Ausgangsleistung (Max @THD 1%): 1170W
• Soundbar-Ausgangsleistung (Max @THD 1%): 650W
• Ausgangsleistung Surround-Lautsprecher (Max @THD 1%): 2x 110W
• Subwoofer-Ausgangsleistung (Max. @THD 1%): 300 W
• Soundbar-Treiber: 6x (46x90)mm Racetrack-Treiber, 5x 0,75" (20mm) Hochtöner, 4x 2,75" (70mm) Up-firing Fullrange-Treiber
• Surround-Lautsprecher-Treiber: (46x90)mm Racetrack-Treiber, 0,75" (20mm) Hochtöner, 2,75" (70mm) Up-firing Fullrange-Treiber, 2x (48x69mm) abgerundete Rechteck-Passivradiatoren
• Subwoofer-Treiber: 12" (311mm)
• Netzwerk-Standby-Leistung: < 2,0 W
• Betriebstemperatur: 0°C - 45°C
• Lithium-Akku: 3.635V, 6600mAh
• Wiedergabezeit abnehmbarer Surround-Lautsprecher: bis zu 10 Stunden (kann je nach Inhaltstyp und Lautstärke variieren)

HDMI-Spezifikationen

• HDMI-Videoeingang: 3
• HDMI-Videoausgang (mit erweitertem Audio-Rückkanal, eARC): 1
• HDMI HDCP-Version: 2.3
• HDR-Durchleitung: HDR10, Dolby Vision

Audiospezifikationen

• Frequenzgang: 33Hz - 20kHz (-6dB)
• Audioeingänge: 1 Optical, Bluetooth und USB (USB-Wiedergabe ist in der US-Version verfügbar. Bei anderen Versionen ist USB nur für den Service vorgesehen.)

USB-Spezifikationen (Audiowiedergabe nur für US-Version)

• USB-Anschluss: Typ A
• USB-Nennleistung: 5V DC, 0,5A
• Unterstützte Dateiformate: mp3
• MP3-Codec: MPEG 1 Layer 2/3, MPEG 2 Layer 3, MPEG 2.5 Layer 3
• MP3-Samplingrate: 16 - 48 kHz
• MP3-Bitrate: 80 - 320 kpbs

Drahtlose Spezifikationen

• Bluetooth-Version: Haupt-Soundbar - 5.0, Abnehmbarer Surround-Lautsprecher - 5.2
• Bluetooth-Profil: Haupt-Soundbar - A2DP 1.2 und AVRCP 1.5, Abnehmbarer Surround-Lautsprecher - A2DP 1.3 und AVRCP 1.6
• Bluetooth-Senderfrequenzbereich: 2400 MHz - 2483.5 MHz
• Bluetooth-Sendeleistung: <15 dBm (EIRP)
• WLAN-Netzwerk: IEEE 802.11 a/b/g/n/ac/ax (2.4GHz/5GHz)
• 2,4-G-WLAN-Senderfrequenzbereich: 2412 - 2472 MHz (2,4 GHz ISM-Band, USA 11 Kanäle, Europa und andere 13 Kanäle)
• 2,4-G-WLAN-Sendeleistung: <20 dBm (EIRP)
• 5-G-WLAN-Senderfrequenzbereich: 5.15 - 5.35GHz, 5.470 - 5.725GHz, 5.725 - 5.825GHz
• 5-G-WLAN-Sendeleistung: 5.15 - 5.25GHz <23dBm, 5.25 - 5.35GHz & 5.470 - 5.725GHz <20dBm, 5.725 - 5.825GHz <14dBm (EIRP)
• 2,4-G-Drahtlos-Senderfrequenzbereich: 2406 - 2474MHz
• 2,4-G-Drahtlos-Sendeleistung: <10dBm (EIRP)

Abmessungen

• Gesamtabmessungen Soundbar (B x H x T):
  1376 x 60 x 139 mm / 54.2" x 2.4" x 5.5"
• Abmessungen Haupt-Soundbar (B x H x T):
  1000 x 60 x 139 mm / 39.4" x 2.4" x 5.5"
• Abmessungen abnehmbarer Surround-Lautsprecher (jeweils) (B x H x T):
  202 x 60 x 139 mm / 8" x 2.4" x 5.5"
• Subwoofer-Abmessungen (B x H x T):
  366 x 481 x 366 mm / 14.4" x 18.9" x 14.4"
• Gewicht Soundbar: 4.3kg / 9.5 lbs
• Gewicht abnehmbarer Surround-Lautsprecher (jeweils):
  1.17 kg / 2.57 lbs
• Subwoofer-Gewicht: 15.65 kg / 34.5 lbs
• Verpackungsabmessungen (B x H x T):
  450 x 1135 x 549 mm / 17.7" x 44.7" x 21.6"
• Verpackungsgewicht: 27 kg / 59.50 lbs

FEHLERBEHEBUNG

Versuchen Sie niemals, das Produkt selbst zu reparieren. Wenn Sie Probleme bei der Verwendung dieses Produkts haben, überprüfen Sie die folgenden Punkte, bevor Sie Serviceleistungen anfordern.

System
Das Gerät lässt sich nicht einschalten.

• Überprüfen Sie, ob das Netzkabel an die Stromversorgung und die Soundbar angeschlossen ist.

Die Soundbar reagiert nicht auf Tastendruck.

• Setzen Sie die Soundbar auf die Werkseinstellungen zurück (Siehe "RESTORE FACTORY SETTINGS" (WERKSEINSTELLUNGEN WIEDERHERSTELLEN)).

Ton
Kein Ton von der Soundbar

• Stellen Sie sicher, dass die Soundbar nicht stummgeschaltet ist.
• Wählen Sie die richtige Audio-Eingangsquelle auf der Fernbedienung aus.
• Verbinden Sie die Soundbar ordnungsgemäß mit Ihrem Fernseher oder anderen Geräten.
• Setzen Sie die Soundbar auf die Werkseinstellungen zurück, indem Sie , und an der Soundbar länger als 5 Sekunden gedrückt halten.

Verzerrter Klang oder Echo

• Wenn Sie Audio von Ihrem Fernseher über die Soundbar wiedergeben, stellen Sie sicher, dass Ihr Fernseher stummgeschaltet oder der integrierte TV-Lautsprecher deaktiviert ist.

Audio und Video sind nicht synchronisiert.

• Aktivieren Sie die Audio-Sync-Funktion, um Audio und Video zu synchronisieren (Siehe "Audio sync" (Audio-Sync)).

Keine Höhenklangeffekte von Dolby Atmos

• Wenn Ihr Fernseher nur HDMI ARC unterstützt, stellen Sie sicher, dass Sie Ihr digitales Gerät über den HDMI IN Anschluss an der Soundbar mit dieser verbunden haben (Siehe "TV (HDMI ARC / eARC)" (TV (HDMI ARC / eARC)))
• Genießen Sie die Klangeffekte von Dolby Atmos, wenn Sie Filme von der TV-/HDMI-Quelle abspielen. Bei Audio-Streaming über Bluetooth oder Casting-Apps (aktiviert durch Chromecast built-in, AirPlay oder Alexa Cast) wird Dolby Atmos nicht unterstützt.

Bluetooth
Ein Gerät kann nicht mit der Soundbar verbunden werden.

• Überprüfen Sie, ob Sie Bluetooth auf dem Gerät aktiviert haben.
• Wenn die Soundbar mit einem anderen Bluetooth-Gerät gekoppelt wurde, setzen Sie Bluetooth zurück (siehe "To connect to another Bluetooth device" (Verbindung zu einem anderen Bluetooth-Gerät herstellen)).
• Wenn Ihr Bluetooth-Gerät bereits einmal mit der Soundbar gekoppelt war, setzen Sie Bluetooth auf der Soundbar zurück, entkoppeln Sie die Soundbar auf dem Bluetooth-Gerät und koppeln Sie dann das Bluetooth-Gerät erneut mit der Soundbar (siehe "To connect to another Bluetooth device" (Verbindung zu einem anderen Bluetooth-Gerät herstellen)).

Schlechte Audioqualität von einem verbundenen Bluetooth-Gerät

• Der Bluetooth-Empfang ist schlecht. Bewegen Sie das Quellgerät näher an die Soundbar oder entfernen Sie alle Hindernisse zwischen dem Quellgerät und der Soundbar.

Das verbundene Bluetooth-Gerät verbindet sich und trennt sich ständig.

• Der Bluetooth-Empfang ist schlecht. Bewegen Sie das Quellgerät näher an die Soundbar oder entfernen Sie alle Hindernisse zwischen dem Quellgerät und der Soundbar.

WLAN
Verbindung zu WLAN fehlgeschlagen.

• Stellen Sie sicher, dass WLAN eingeschaltet ist.
• Stellen Sie sicher, dass Sie das richtige Netzwerk ausgewählt und das korrekte Passwort eingegeben haben.
• Stellen Sie sicher, dass Ihr Router oder Modem eingeschaltet und in Reichweite ist.
• Stellen Sie in Ihren Router-Einstellungen sicher, dass Sie den Sicherheitstyp auf WPA2 oder automatisch eingestellt haben.
• Stellen Sie sicher, dass Ihre Soundbar mit demselben WLAN verbunden ist wie Ihr Smartphone oder Tablet.
• Wenn Sie Schwierigkeiten bei der Einrichtung des WLANs haben, halten Sie und an der Soundbar gedrückt, bis „SETUP WIFI“ (WLAN EINRICHTEN) angezeigt wird.

Wiedergabe
AirPlay kann die Soundbar nicht als AirPlay-Lautsprecher für Musik-Streaming finden.

• Aktualisieren Sie auf Ihrem Apple-Gerät die Software auf die neueste Version: iOS 13.4 und höher, Mac OS 10.15.4 und höher oder TV OS 14.3.
• Stellen Sie sicher, dass Ihr Apple-Gerät mit demselben Netzwerk wie die Soundbar verbunden ist.
• Für einen PC mit iTunes für Windows können Sie Musik von Ihrem PC über Bluetooth an die Soundbar streamen.

Die Musikwiedergabe funktioniert nicht reibungslos, wenn die Audioquelle von Bluetooth auf Chromecast built-in, AirPlay oder Alexa Cast wechselt.

• Die Qualität des Audio-Castings und der Wiedergabe hängt vom Datenverkehr und der Abdeckung des Netzwerks ab, das die Soundbar und Ihre Casting-Geräte wie Telefone, Tablets und PCs verbindet.

Die Musikwiedergabe wird nicht fortgesetzt, wenn die Audioquelle von Bluetooth auf TV/HDMI IN und dann zurück auf Bluetooth wechselt.

• Die Musikwiedergabe auf dem Bluetooth-Gerät stoppt, wenn die Audioquelle von Bluetooth auf TV / HDMI IN wechselt. Wenn Sie zur Bluetooth-Quelle zurückwechseln, starten Sie die Musikwiedergabe auf dem Bluetooth-Gerät erneut.

Die Soundbar befindet sich in der Amazon Alexa App im Status "Offline" (Offline) oder es treten Probleme bei der Alexa MRM-bezogenen Wiedergabe auf.

• Um die Soundbar wiederherzustellen, setzen Sie sie auf die Werkseinstellungen zurück, indem Sie , und länger als 5 Sekunden gedrückt halten.

Fernbedienung
Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterien leer sind. Ersetzen Sie sie gegebenenfalls durch neue.
• Verringern Sie den Abstand und den Winkel zwischen der Fernbedienung und dem Hauptgerät.

TV-Fernbedienungs-Lernvorgang fehlgeschlagen.

• Überprüfen Sie, ob Sie eine Infrarot-TV-Fernbedienung verwenden. Das IR-Lernen wird von einer Bluetooth-TV-Fernbedienung nicht unterstützt.

Standby-Modus mit geringem Stromverbrauch
Die Soundbar kann nicht in den Standby-Modus mit geringem Stromverbrauch wechseln, wenn die Ladefunktion der abnehmbaren Lautsprecher abgeschlossen ist.

• Um in den Standby-Modus mit geringem Stromverbrauch zu gelangen, halten Sie auf der Fernbedienung gedrückt, bis „CEC 1“ (CEC 1) auf der Soundbar angezeigt wird; halten Sie dann auf der Fernbedienung erneut gedrückt, bis „CEC 2“ (CEC 2) angezeigt wird.
• Um den Standby-Modus mit geringem Stromverbrauch zu verlassen, ziehen Sie das Netzkabel ab und stecken Sie es dann wieder ein.

WARENZEICHEN

Die Bluetooth-Wortmarke und -Logos sind eingetragene Marken der Bluetooth SIG, Inc. und jede Nutzung dieser Marken durch HARMAN International Industries, Incorporated erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade Dress und die HDMI Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

Wi-Fi CERTIFIED 6 und das Wi-Fi CERTIFIED 6 Logo sind Marken der Wi-Fi Alliance.

Dolby, Dolby Vision, Dolby Atmos und das Doppel-D-Symbol sind eingetragene Marken der Dolby Laboratories Licensing Corporation. Hergestellt unter Lizenz von Dolby Laboratories. Vertrauliche unveröffentlichte Werke. Copyright © 2012–2021 Dolby Laboratories. Alle Rechte vorbehalten.

Für DTS-Patente siehe http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, DTS:X und das DTS:X-Logo sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und anderen Ländern. © 2021 DTS, Inc. ALLE RECHTE VORBEHALTEN.

Google, Android, Chromecast built-in sind Marken von Google LLC.
Google Assistant ist in bestimmten Sprachen oder Ländern nicht verfügbar.

Die Verwendung des „Works with Apple“-Logos bedeutet, dass ein Zubehör speziell für die im Logo gekennzeichnete Technologie entwickelt und vom Entwickler zertifiziert wurde, um die Apple-Leistungsstandards zu erfüllen.
Apple und AirPlay sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern.
Zur Steuerung dieses AirPlay 2–fähigen Lautsprechers ist iOS 13.4 oder höher erforderlich.

Amazon, Alexa und alle damit verbundenen Marken sind Marken von Amazon.com, Inc. oder seinen verbundenen Unternehmen.

Verwenden Sie Ihr Telefon, Tablet oder Ihren Computer als Fernbedienung für Spotify. Gehen Sie zu spotify.com/connect, um zu erfahren, wie.
Die Spotify-Software unterliegt den hier gefundenen Drittanbieter-Lizenzen: https://www.spotify.com/connect/third-party-licenses

www.jbl.com

Referenzen

• Patents - DTS
• Third Party Licenses | Spotify for Developers
• App Store - Apple
• Google Play
• Spotify - Connect

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

JBL Harman BAR 1300X - 5.1-Kanal-Soundbar-Handbuch herunterladen

Verfügbare Sprachen
