JBL Harman BAR 1300X - Manuel de la barre de son 5.1 canaux

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Vérifiez la tension secteur avant utilisation

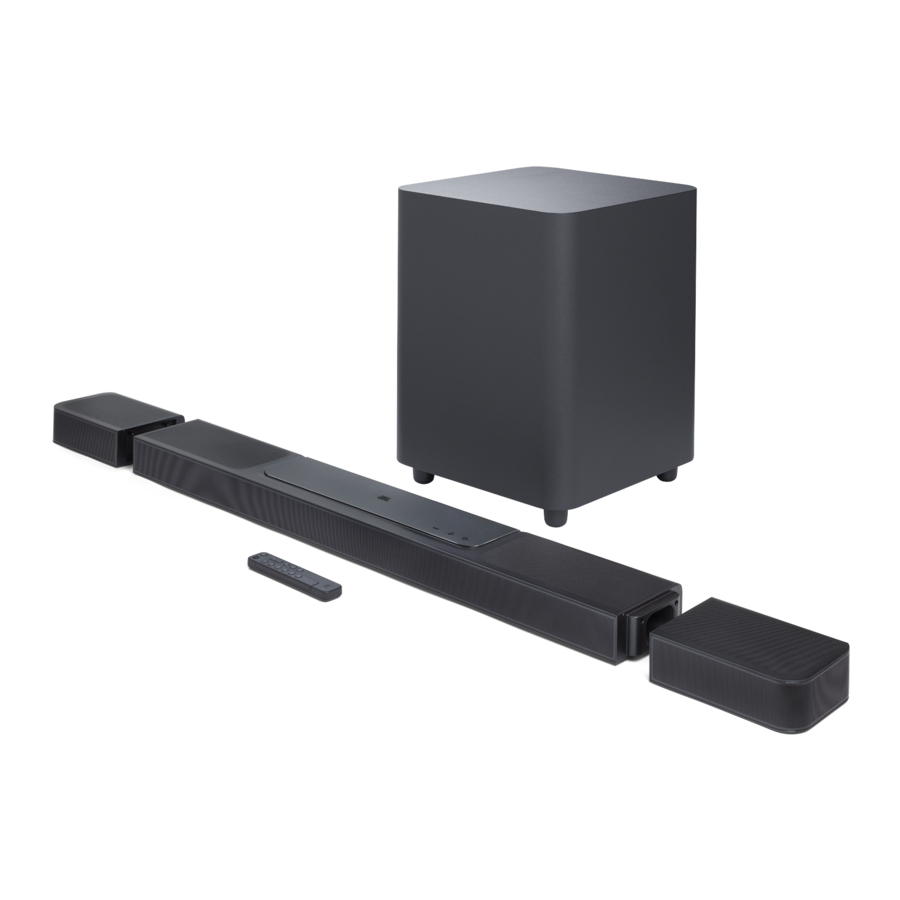

La JBL Bar 1300X (barre de son, enceintes détachables et caisson de basses) a été conçue pour être utilisée avec 100-240V AC, 50/60Hz. Le raccordement à une tension secteur autre que celle pour laquelle votre produit est prévu peut créer un risque de sécurité et d'incendie et peut endommager l'appareil. Si vous avez des questions sur les exigences de tension pour votre modèle spécifique ou sur la tension secteur dans votre région, contactez votre revendeur ou un représentant du service clientèle avant de brancher l'appareil à une prise murale.

N'utilisez pas de rallonges
Pour éviter tout risque de sécurité, utilisez uniquement le cordon d'alimentation fourni avec votre appareil. Nous ne recommandons pas l'utilisation de rallonges avec ce produit. Comme avec tous les appareils électriques, ne faites pas passer les cordons d'alimentation sous des tapis ou des moquettes, et ne placez pas d'objets lourds dessus. Les cordons d'alimentation endommagés doivent être remplacés immédiatement par un centre de service agréé avec un cordon conforme aux spécifications d'usine.

Manipulez délicatement le cordon d'alimentation CA
Lorsque vous débranchez le cordon d'alimentation d'une prise secteur, tirez toujours sur la fiche ; ne tirez jamais sur le cordon. Si vous n'avez pas l'intention d'utiliser cette enceinte pendant une période considérable, débranchez la fiche de la prise secteur.

N'ouvrez pas le boîtier
Ce produit ne contient aucun composant réparable par l'utilisateur. L'ouverture du boîtier peut présenter un risque de choc électrique, et toute modification du produit annulera votre garantie. Si de l'eau tombe accidentellement à l'intérieur de l'appareil, débranchez-le immédiatement de la source d'alimentation CA et consultez un centre de service agréé.

INTRODUCTION

Nous vous remercions d'avoir acheté la JBL Bar 1300X (barre de son, enceintes détachables et caisson de basses) conçue pour apporter une expérience sonore extraordinaire à votre système de divertissement domestique. Nous vous encourageons à prendre quelques minutes pour lire ce manuel, qui décrit le produit et comprend des instructions étape par étape pour la configuration et le démarrage.

Pour tirer le meilleur parti des fonctionnalités et du support produit, vous devrez peut-être mettre à jour le logiciel du produit via Internet ou le connecteur USB à l'avenir. Reportez-vous à la section de mise à jour logicielle de ce manuel pour vous assurer que votre produit dispose du logiciel le plus récent.

Les conceptions et spécifications sont sujettes à modification sans préavis. Si vous avez des questions sur la barre de son, l'installation ou le fonctionnement, veuillez contacter votre revendeur ou un représentant du service clientèle, ou visiter notre site Web : www.jbl.com.

JBL One app

Avec l'application JBL One app, vous pouvez

• facilement compléter la configuration Wi-Fi sur la barre de son, ce qui permet à la barre de son d'accéder aux mises à jour logicielles lorsqu'elles sont disponibles ;
• connecter des *services de diffusion de musique ;
• découvrir de nouvelles musiques avec les services de musique intégrés ;
• utiliser un seul bouton pour accéder à votre liste de lecture préréglée et aux paramètres des enceintes.
•


Pour plus d'informations, voir "Connection with your home network" (Connexion avec votre réseau domestique) et "Play through the JBL One app" (Lecture via l'application JBL One).

NOTES:

• *Un abonnement peut être nécessaire et n'est pas fourni par l'application JBL One.

CONTENU DE LA BOÎTE

Déballez soigneusement la boîte et assurez-vous que les pièces suivantes sont incluses. Si une pièce est endommagée ou manquante, ne l'utilisez pas et contactez votre revendeur ou un représentant du service clientèle.

* La quantité de cordons d'alimentation et le type de fiche varient selon la région.

PRÉSENTATION DU PRODUIT

Barre de son

Commandes

1. (Source) (Source)
   • Allumer
   • Sélectionner une source audio : TV (par défaut, pour l'entrée audio depuis la connexion TV où le connecteur HDMI OUT (TV ARC/ TV eARC) est prioritaire sur le connecteur OPTICAL), Bluetooth ou HDMI IN
2. -/+ (Volume) (Volume)
   • Allumer
   • Diminuer ou augmenter le volume
   • Appuyer et maintenir pour diminuer ou augmenter le volume en continu
   • Appuyer simultanément sur les deux boutons pour couper ou réactiver le son
3. Indicateur d'état

Système:
	Clignotement régulier (blanc)	Démarrage du système
	Clignotement rapide (blanc)	Mise à jour logicielle en cours
	Fixe (ambre)	Restauration des paramètres d'usine
Connexion réseau:
	Respiration lente (blanc)	Entrée en mode de configuration Wi-Fi, ou réseau déconnecté
	Fixe (vert)	Barre de son découverte par l'application JBL One app
	Fixe (blanc)	Réseau connecté
	Fixe (jaune)	Connexion Wi-Fi faible

4. Microphone
   • Pour l'étalonnage du son
5. Écran d'état

Connecteurs arrière

1. POWER
   • Connecter à l'alimentation (avec le cordon d'alimentation fourni)
2. USB
   • Connecteur USB pour la mise à jour logicielle
3. ETHERNET
   • Connecter à votre réseau domestique via un câble Ethernet
4. HDMI IN (1/ 2/ 3)
   • Connecter à la sortie HDMI de votre appareil numérique
5. Connecteurs TV
   HDMI OUT (TV ARC/ TV eARC)
   • Connecter à l'entrée HDMI ARC / HDMI eARC de votre téléviseur

OPTICAL

• Connecter à la sortie optique de votre téléviseur ou appareil numérique

Enceintes détachables

1. Connecteur USB Type-C
   • Pour la charge de la batterie
2. (Power) (Alimentation)
   • Appuyer pour allumer
   • Appuyer et maintenir pendant plus de 3 secondes pour éteindre
3. (Bluetooth mode) (Mode Bluetooth)
   • Appuyer pour passer en mode Bluetooth (pour que les enceintes détachables fonctionnent comme enceintes Bluetooth autonomes)
   • Indicateur de source

Fixe (bleu)

Mode Bluetooth sélectionné

• En mode Bluetooth, appuyer pour entrer en mode d'appairage Bluetooth
• En mode Bluetooth, appuyer et maintenir pendant plus de 5 secondes pour entrer en mode d'appairage Bluetooth Stéréo (pour se connecter à l'autre enceinte détachable et configurer un système stéréo Bluetooth)

4. (soundbar mode) (mode barre de son)

• Appuyer pour passer en mode barre de son (pour que les enceintes détachables fonctionnent comme enceintes surround arrière de la barre de son)
• Indicateur de source

Fixe (blanc)

Mode barre de son sélectionné

5. Indicateur d'état
   • Pour le niveau de batterie

	Clignotement (rouge)	Batterie faible
	Fixe (rouge)	Batterie en charge

• Pour l'état de la connexion sans fil

	Clignotement lent (blanc)	Déconnecté de la barre de son
	Clignotement rapide (blanc)	Connexion à la barre de son
	Fixe (blanc)	Connecté à la barre de son

• Pour l'état de la connexion Bluetooth

	Clignotement régulier (bleu)	Appairage Bluetooth
	Fixe (bleu)	Bluetooth connecté
	Clignotement lent (bleu)	Bluetooth non connecté
	Clignotement régulier (cyan)	Connexion à l'autre enceinte détachable (mode d'appairage Bluetooth Stéréo)
	Fixe (cyan)	Connecté à l'autre enceinte détachable (Bluetooth Stéréo connecté)

Caisson de basses

1. • Indicateur d'état de la connexion

	Fixe (blanc)	Connecté à la barre de son
	Clignotement rapide (blanc)	Mode d'appairage
	Clignotement lent (blanc)	Reconnexion ou sortie du mode d'appairage
	Fixe (ambre)	Mode veille

2. Connecteur d'alimentation
   • Connecter à l'alimentation (avec le cordon d'alimentation fourni)

Télécommande

1. • Allumer ou passer en veille
2. Sélecteurs de source
   TV
   • Sélectionner la source TV (par défaut, pour l'entrée audio depuis la connexion TV où le connecteur HDMI OUT (TV ARC/ TV eARC) est prioritaire sur le connecteur OPTICAL)

(Bluetooth) (Bluetooth)

• Sélectionner la source Bluetooth
• Appuyer et maintenir pour entrer en mode d'appairage Bluetooth

HDMI

• Appuyer de manière répétée pour basculer entre les sources HDMI IN : HDMI 1 (par défaut)/ 2/ 3

3. Boutons d'effet sonore


• Sélectionner le niveau de l'effet Dolby Atmos/DTS:X : moyen (par défaut), élevé ou faible

• Sélectionner le niveau des basses pour le caisson de basses : 1/2/3 (par défaut)/4/5

(disponible lorsque les deux enceintes arrière détachables sont retirées de la barre de son)

• Sélectionner le niveau du son surround pour les enceintes arrière : moyen (par défaut), élevé, coupé ou faible

4. CALIBR (Calibrer)
   • Appuyer pour démarrer l'étalonnage du son
5. (Moment) (Moment)
   • Appuyer pour accéder directement à la liste de lecture ou aux paramètres des enceintes que vous avez personnalisés dans l'application JBL One app
6. (Playback controls during the music streaming over JBL One app, Chromecast built-in, AirPlay, Alexa Cast or Bluetooth) (Commandes de lecture pendant la diffusion de musique via l'application JBL One app, Chromecast built-in, AirPlay, Alexa Cast ou Bluetooth)
   • Une seule pression : Pause ou reprise de la lecture
   • Double pression : Piste suivante
   • Triple pression : Piste précédente
7. • Augmenter ou diminuer le volume
   • Appuyer et maintenir pour augmenter ou diminuer le volume en continu.
8. (Mute) (Muet)
   • Couper/réactiver le son

Contrôle via l'application
Avec l'application JBL One app sur votre appareil Android et iOS, vous pouvez effectuer les opérations suivantes :

• Configuration Wi-Fi ;
• Étalonnage et démonstration audio ;
• Personnalisation des paramètres audio ;
• Gestion et contrôle de l'appareil ;
• Intégration de services de musique ;
• Fonctionnalités supplémentaires.

EMPLACEMENT

Installation sur bureau

Placez la barre de son, les enceintes détachables et le caisson de basses sur une surface plane et stable. Reportez-vous à la distance recommandée dans le schéma suivant.

REMARQUES :

• Le cordon d'alimentation doit être correctement branché.
• Ne placez aucun objet sur la barre de son, les enceintes détachables ou le caisson de basses.
• Chargez les enceintes détachables à temps pour assurer une autonomie suffisante (voir « Charge the detachable speakers » (Charger les enceintes détachables)).
• Utilisez les capuchons latéraux fournis pour couvrir les deux extrémités de la barre de son après avoir détaché les enceintes arrière surround (voir l'étape 5 sous « Wall-mount the detachable speakers as rear surround speakers » (Fixer les enceintes détachables au mur comme enceintes surround arrière)).

Montage mural

Fixez la barre de son et les enceintes arrière détachables ensemble ou séparément au mur.

Fixer la barre de son au mur

1. Préparation :
   1. À une distance d'environ 2" (50 mm) de votre téléviseur, collez le gabarit de montage mural fourni sur un mur à l'aide de rubans adhésifs.
   2. Utilisez la pointe de votre stylo pour marquer l'emplacement des vis. Retirez le gabarit.
   3. À l'emplacement marqué, percez un trou de 4 mm/0,16".
2. Installez le support pour le support de montage mural.
3. À l'aide de la vis, fixez le support de montage mural en forme de L au bas de la barre de son.
4. Montez la barre de son.
5. Une fois la barre de son solidement fixée au mur, fixez les deux enceintes détachables sur la barre de son.

REMARQUES :

• Assurez-vous que le mur peut supporter le poids de la barre de son.
• Installez uniquement sur un mur vertical.
• Évitez un emplacement soumis à des températures élevées ou à l'humidité.
• Avant le montage mural, assurez-vous que les câbles peuvent être correctement connectés entre la barre de son et les appareils externes.
• Avant le montage mural, assurez-vous que la barre de son est débranchée de l'alimentation. Sinon, cela pourrait provoquer un choc électrique.
• Pour déplacer la barre de son, retirez d'abord les deux enceintes détachables pour éviter tout dommage accidentel.
• Utilisez les capuchons latéraux fournis pour couvrir les deux extrémités de la barre de son après avoir détaché les enceintes arrière surround (voir l'étape 5 sous « Wall-mount the detachable speakers as rear surround speakers » (Fixer les enceintes détachables au mur comme enceintes surround arrière)).

Fixer les enceintes détachables au mur comme enceintes surround arrière

1. Détachez les deux enceintes détachables de la barre de son.
2. Installez le support de montage mural.
3. Fixez le support à l'arrière des enceintes.
4. Montez les enceintes.
5. Installez les capuchons latéraux si nécessaire.

CONNEXION

Connexion avec votre téléviseur et vos appareils numériques

Pour la lecture audio via la barre de son, connectez la barre de son à votre téléviseur à l'aide du câble HDMI fourni ou d'un câble optique (vendu séparément).
Une connexion HDMI prend en charge l'audio et la vidéo numériques avec une seule connexion. La connectivité HDMI est la meilleure option pour votre barre de son.

TV (HDMI ARC / eARC)

(Connexion recommandée pour la meilleure expérience Dolby Atmos / DTS:X)

1. Connectez la barre de son au connecteur HDMI IN (ARC / eARC) de votre téléviseur à l'aide du câble HDMI fourni.
   • Sur votre téléviseur, vérifiez que HDMI-CEC et HDMI ARC / eARC sont activés. Reportez-vous au manuel d'utilisation de votre téléviseur pour plus d'informations.
2. Utilisez un câble HDMI (V2.0 ou ultérieur) pour connecter la barre de son à votre appareil numérique, tel qu'un décodeur, un lecteur DVD/Blu-ray ou une console de jeu.
   • Sur votre appareil numérique, vérifiez que HDMI-CEC est activé. Reportez-vous au manuel d'utilisation de votre appareil numérique pour plus d'informations.
   • Sur votre appareil numérique, sélectionnez « Bitstream » (Flux binaire) ou « Raw data » (Données brutes) dans les paramètres de sortie audio pour la meilleure expérience Dolby Atmos.
3. Pour lire l'audio depuis l'appareil numérique connecté à la barre de son, appuyez plusieurs fois sur HDMI (HDMI) sur la télécommande pour sélectionner la source HDMI.

REMARQUES :

• Si votre téléviseur ne prend pas en charge HDMI eARC, assurez-vous de connecter votre appareil numérique via le connecteur HDMI IN de la barre de son au lieu de votre téléviseur. Sinon, les informations Dolby Atmos ne pourront pas transiter par les connecteurs HDMI (ARC) du téléviseur vers la barre de son.

TV (HDMI eARC)

1. Connectez la barre de son au connecteur HDMI IN (eARC) de votre téléviseur à l'aide du câble HDMI fourni.

   • Sur votre téléviseur, vérifiez que HDMI-CEC et HDMI ARC / eARC sont activés. Reportez-vous au manuel d'utilisation de votre téléviseur pour plus d'informations.
2. Utilisez un câble HDMI (compatible eARC, V2.0 ou ultérieur) pour connecter votre téléviseur à votre appareil numérique, tel qu'un appareil de streaming, un décodeur, un lecteur DVD/Blu-ray ou une console de jeu.
   • Sur votre appareil numérique, vérifiez que HDMI-CEC est activé. Reportez-vous au manuel d'utilisation de votre appareil numérique pour plus d'informations.
   • Sur votre téléviseur et votre appareil numérique, sélectionnez « Bitstream » (Flux binaire) ou « Raw data » (Données brutes) dans les paramètres de sortie audio pour la meilleure expérience Dolby Atmos.
3. Pour lire l'audio depuis l'appareil numérique connecté à votre téléviseur, sélectionnez TV (Télévision) sur la télécommande.


OPTIQUE

REMARQUES :

• Avec les 6 enceintes à diffusion verticale et la conception des enceintes surround détachables, l'upmixer surround Dolby de la barre de son peut étendre l'audio basé sur les canaux hérités du format Dolby Digital, y compris le contenu « Connection with your TV and digital devices » (Connexion avec votre téléviseur et vos appareils numériques) et « Power-on/Auto standby/Auto wakeup » (Mise sous tension/Veille automatique/Réactivation automatique), et offrir une expérience Atmos 3D immersive.
• * Le câble HDMI (pour la connexion d'appareils numériques) et le câble optique sont vendus séparément.
• La compatibilité totale avec tous les appareils HDMI-CEC n'est pas garantie. – Lorsque les câbles HDMI ARC et optiques sont tous deux connectés à la barre de son pour l'entrée audio depuis la connexion TV, la connexion HDMI ARC est prioritaire.

1. Connectez la barre de son à votre téléviseur à l'aide d'un câble optique.

2. Utilisez un câble HDMI (V2.0 ou ultérieur) pour connecter votre téléviseur à votre appareil numérique, tel qu'un appareil de streaming, un décodeur, un lecteur DVD/Blu-ray ou une console de jeu.
3. Pour lire l'audio via le câble optique, sélectionnez TV (Télévision) sur la télécommande.


Connexion Bluetooth

Via Bluetooth, connectez la barre de son à votre appareil Bluetooth, tel qu'un smartphone, une tablette et un ordinateur portable.

Connecter un appareil Bluetooth

1. Pour sélectionner la source Bluetooth, appuyez sur sur la barre de son ou sur la télécommande.
   « BT PAIRING » (APPARIEMENT BT) : Prêt pour l'appariement BT
2. Sur votre appareil Bluetooth, activez Bluetooth et recherchez « JBL Bar 1300_xxxx » dans les trois minutes.
   Successful connection (Connexion réussie) : Le nom de l'appareil est affiché si votre appareil est nommé en anglais. Une tonalité de confirmation est émise.

Pour reconnecter le dernier appareil apparié

Votre appareil Bluetooth est conservé comme appareil apparié lorsque la barre de son passe en mode veille. La prochaine fois que vous passerez à la source Bluetooth, la barre de son reconnectera automatiquement le dernier appareil apparié.

Pour se connecter à un autre appareil Bluetooth

1. Dans la source Bluetooth, appuyez et maintenez sur la barre de son ou sur la télécommande jusqu'à ce que « BT PAIRING » (APPARIEMENT BT) s'affiche.
   La barre de son entre en mode d'appariement Bluetooth.

2. Suivez l'étape 2 sous « Connect a Bluetooth device » (Connecter un appareil Bluetooth).
   • Si l'appareil a déjà été apparié avec la barre de son, commencez par désapparier « JBL Bar 1300_xxxx » sur l'appareil.

REMARQUES :

• La connexion Bluetooth sera perdue si la distance entre la barre de son et l'appareil Bluetooth dépasse 33 pieds (10 m).
• Les appareils électroniques peuvent provoquer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être éloignés de la barre de son, tels que les fours à micro-ondes et les appareils LAN sans fil.

Connexion à votre réseau domestique

Via Wi-Fi ou un câble Ethernet, connectez la barre de son à votre réseau domestique. Avec l'application JBL One et les services de streaming pris en charge (Chromecast intégré, AirPlay et Alexa Cast), la barre de son vous permet de diffuser de l'audio sur des smartphones ou des tablettes via les enceintes de la barre de son.

1. Sur la barre de son, entrez en mode de configuration Wi-Fi :
   • Appuyez sur n'importe quel bouton pour allumer (voir « Power-on/Auto standby/Auto wakeup » (Mise sous tension/Veille automatique/Réactivation automatique)).
     Si la barre de son n'a pas été connectée à un réseau, l'écran affiche « HELLO » (BONJOUR) puis « SETUP WIFI » (CONFIGURATION WIFI).
   • Pour revenir en mode de configuration Wi-Fi, appuyez et maintenez et jusqu'à ce que « SETUP WIFI » (CONFIGURATION WIFI) s'affiche.

2. Sur votre appareil Android ou iOS, ajoutez la barre de son à votre réseau Wi-Fi domestique via l'application JBL One.
   1. Connectez votre appareil Android ou iOS à votre réseau Wi-Fi domestique. Téléchargez l'application JBL One.
   2. Suivez les instructions de l'application pour terminer la configuration.

3. Si nécessaire, utilisez un câble Ethernet pour connecter la barre de son à votre réseau domestique.
   • Assurez-vous de vous connecter au même réseau que lors de la configuration.

REMARQUES :

• Sur votre appareil Android ou iOS, vous pouvez nommer la barre de son dans l'application JBL One.
• Sur votre appareil iOS, ajoutez la barre de son à l'application Apple Home et gérez-la avec d'autres enceintes compatibles AirPlay 2.
• Sur votre appareil iOS, si la barre de son a été ajoutée à votre réseau Wi-Fi domestique, vous pouvez démarrer le streaming AirPlay depuis une application compatible AirPlay (voir « Play through AirPlay » (Lire via AirPlay)).
• La disponibilité des services de streaming musical en ligne varie selon les pays.
• Certaines fonctionnalités nécessitent des abonnements ou des services non disponibles dans tous les pays.

CONFIGURATION

Connecter les enceintes arrière détachables et le caisson de basses

1. Connectez la barre de son à l'alimentation à l'aide du cordon d'alimentation fourni.
   L'écran de la barre de son affiche "LOAD" (CHARGEMENT) puis "HELLO" (BONJOUR).
2. Procédez comme suit pour démarrer la connexion :
   • Connectez le caisson de basses à l'alimentation à l'aide du cordon d'alimentation fourni ;
   • Fixez les enceintes détachables à la barre de son, ou appuyez sur puis sur sur les enceintes détachables pour une reconnexion rapide à la barre de son.
     La barre de son connecte le caisson de basses automatiquement.
     Connecté : s'allume en blanc fixe sur le caisson de basses.
     La barre de son connecte les enceintes détachables automatiquement.
     Connecté : L'indicateur d'état s'allume en blanc fixe ( ) sur les enceintes détachables.

REMARQUES :

• Utilisez uniquement les cordons d'alimentation fournis.
• Avant de brancher à l'alimentation, assurez-vous d'avoir effectué toutes les autres connexions (voir "Connexion avec votre téléviseur et vos appareils numériques").

Charger les enceintes détachables

Lorsque les enceintes surround détachables sont à court de batterie, leur connexion sans fil avec la barre de son sera perdue.
La première fois que vous utilisez les deux enceintes détachables, chargez-les pendant environ 4 heures pour garantir une autonomie suffisante.
Lorsque le niveau de batterie est faible, l'indicateur d'état clignote en rouge sur les enceintes surround détachables et "REAR SPKR LOW BATT" (BATTERIE ARRIÈRE FAIBLE) s'affiche sur la barre de son.
Lorsque la batterie est épuisée, "DOCK REAR SPKR" (ENCASTRER ENCEINTE ARRIÈRE) s'affiche sur la barre de son.

Charger en fixant les enceintes détachables

La charge commence lorsque vous fixez les enceintes détachables à la barre de son.
Lorsque la barre de son passe en mode veille, s'allume ; s'éteint lorsque les enceintes détachables sont entièrement chargées.
Il faut environ 4 heures pour que la batterie vide soit entièrement chargée.

Charger via un câble USB

• Utilisez un câble USB-C pour connecter respectivement les enceintes détachables à l'alimentation.

• Pour les enceintes détachables, l'indicateur d'état est utilisé pour indiquer à la fois le niveau de la batterie et la connexion sans fil (voir "Enceintes détachables").

REMARQUES :

• * Le câble USB-C est vendu séparément.

Son surround 3D

Étalonnage du son

Optimisez votre expérience de son surround 3D pour votre environnement d'écoute unique.
Pour l'étalonnage du son, procédez comme suit :

• Assurez-vous que votre pièce est silencieuse ;
• Assurez-vous que la barre de son et les deux enceintes arrière détachables sont entièrement visibles l'une de l'autre, sans obstacles entre elles.
• Assurez-vous que les enceintes arrière gauche et droite sont correctement placées, l'enceinte G à gauche et l'enceinte D à droite.


1. Étalonner la zone d'écoute

1. Placez les enceintes arrière détachables à côté de votre position d'écoute.
   • Assurez-vous que les deux enceintes détachables ont été connectées à la barre de son (voir "Connecter les enceintes arrière détachables et le caisson de basses").

2. Sur la télécommande, appuyez sur CALIBR (ÉTALONNER) pour démarrer l'étalonnage.
   "1-CALIBRATION" (1-ÉTALONNAGE) s'affiche sur la barre de son.

3. Lorsque "PRESS AGAIN TO CONFIRM" (APPUYER À NOUVEAU POUR CONFIRMER) s'affiche, appuyez à nouveau sur CALIBR (ÉTALONNER).
   Le compte à rebours démarre de 5 à 1.
   Une tonalité d'étalonnage est émise. L'étalonnage audio commence. "CALIBRATING" (ÉTALONNAGE EN COURS) : Étalonnage en cours "1-DONE" (1-TERMINÉ) : L'étalonnage de la zone d'écoute est terminé avec succès.


2. Étalonner la position des enceintes
   1. Placez les enceintes arrière détachables à l'emplacement souhaité.

   2. Sur la télécommande, appuyez sur CALIBR (ÉTALONNER).
      "2-CALIBRATION" (2-ÉTALONNAGE) s'affiche sur la barre de son.
      Le compte à rebours démarre de 5 à 1.
      Une tonalité d'étalonnage est émise. L'étalonnage audio commence.
      "CALIBRATING" (ÉTALONNAGE EN COURS) : Étalonnage en cours
      "2-DONE" (2-TERMINÉ) : L'étalonnage de la position des enceintes est terminé avec succès.

   3. Faites pivoter pour une meilleure expérience d'écoute.


REMARQUES :

• Pendant l'étalonnage du son, tous les boutons de la télécommande sont désactivés, à l'exception de et de CALIBR (ÉTALONNER).

Dolby Atmos / DTS:X

Avec Dolby Atmos ou DTS:X, la distribution audio par le haut offre une immersion sonore 3D puissante.

1. Pour lire le son surround de DOLBY ATMOS ou DTS:X, connectez et lisez votre lecteur Blu-ray ou votre appareil de streaming comme décrit sous "Connexion avec votre téléviseur et vos appareils numériques".

2. Pour sélectionner une intensité adaptée à Dolby Atmos ou DTS:X, appuyez sur sur la télécommande pour basculer entre moyen (par défaut), élevé ou faible.

Réglage arrière

Lorsque les deux enceintes arrière détachables sont déconnectées, vous pouvez sélectionner le niveau de son surround.

1. Vérifiez que la barre de son et les enceintes arrière détachables sont connectées sans fil (voir "Connecter les enceintes arrière détachables et le caisson de basses").
2. Sur la télécommande, appuyez sur pour basculer entre les niveaux de son surround.
   "MID" (MOYEN) / "HIGH" (ÉLEVÉ) / "MUTE" (COUPER LE SON) / "LOW" (FAIBLE) s'affiche (Par défaut : "MID" (MOYEN)).

   "UNDOCK REAR SPKR" (DÉTACHER ENCEINTE ARRIÈRE) s'affiche si les enceintes arrière détachables ont été fixées à la barre de son.


Réglage des basses

Vous pouvez régler les basses selon vos besoins.

• Sur la télécommande, appuyez sur pour basculer entre les niveaux de basses.
  "LVL1" (NIVEAU 1) à "LVL5" (NIVEAU 5) s'affiche (Par défaut : "LVL3" (NIVEAU 3)).


Utiliser les enceintes détachables comme enceintes Bluetooth autonomes

Pour la lecture de musique, vous pouvez configurer les enceintes arrière détachables comme enceintes Bluetooth autonomes ou comme système stéréo Bluetooth.

Enceintes Bluetooth autonomes

Chacune des enceintes arrière détachables peut être une enceinte Bluetooth autonome.

Connecter un appareil Bluetooth

1. Sur l'enceinte gauche ou droite, appuyez sur pour passer en mode Bluetooth.
   : Prêt pour l'appairage Bluetooth
   L'enceinte arrière détachable se déconnecte de la barre de son.
2. Sur votre appareil Bluetooth, activez le Bluetooth et recherchez "BAR 1300 REAR SPK" (ENCEINTE ARRIÈRE BARRE 1300) dans les trois minutes.
   : Connexion réussie

3. Démarrez la lecture audio sur votre appareil Bluetooth.

Pour reconnecter le dernier appareil appairé
Votre appareil Bluetooth est conservé comme appareil appairé lorsque l'enceinte passe en mode veille. La prochaine fois que vous passez en mode Bluetooth, l'enceinte reconnecte automatiquement le dernier appareil appairé.

Pour connecter un autre appareil Bluetooth

1. En mode Bluetooth, appuyez sur sur l'enceinte gauche ou droite.
   : L'enceinte entre en mode d'appairage Bluetooth.
2. Suivez l'étape 2 sous "Connecter un appareil Bluetooth".

Système stéréo Bluetooth autonome

En connectant les deux enceintes détachables, vous pouvez configurer un système de musique stéréo avec des canaux G (gauche) et D (droite).

1. Assurez-vous que les enceintes arrière gauche et droite sont correctement placées, l'enceinte G à gauche et l'enceinte D à droite.
2. Connectez les deux enceintes :
   1. Sur une enceinte, appuyez et maintenez jusqu'à ce que l'indicateur d'état clignote en cyan.
   2. Dans les trois minutes, appuyez et maintenez sur l'autre enceinte jusqu'à ce que l'indicateur d'état clignote en cyan.
      : Prêt pour l'appairage stéréo Bluetooth
      : Stéréo Bluetooth connectée

3. Les deux enceintes commencent à jouer de la musique depuis l'appareil connecté à l'enceinte principale.

Pour rompre la liaison stéréo Bluetooth entre les deux enceintes

• Sur l'une ou l'autre des enceintes connectées, appuyez et maintenez jusqu'à ce que l'indicateur d'état clignote en cyan.
  : Vous rompez la liaison stéréo Bluetooth entre les deux enceintes.
  : Les enceintes passent en mode d'appairage Bluetooth et reconnectent respectivement le dernier appareil Bluetooth appairé.


REMARQUES :

• La connexion Bluetooth sera perdue si la distance entre la barre de son et l'appareil Bluetooth dépasse 10 m (33 pieds).
• Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être tenus à l'écart de la barre de son, tels que les micro-ondes et les appareils de réseau local sans fil.

PLAY (Lecture)

Mise sous tension/Veille automatique/Réactivation automatique

Mise sous tension

• Pour allumer, appuyez sur n'importe quel bouton de la barre de son ou de la télécommande.
  "HELLO" (BONJOUR) s'affiche.
  Le caisson de basses est reconnecté automatiquement à la barre de son. Connecté : devient blanc fixe.
  Les enceintes détachables sont reconnectées automatiquement à la barre de son. Connecté : L'indicateur d'état devient blanc fixe ( )


Veille automatique

Si la barre de son est inactive pendant plus de 10 minutes, elle passera automatiquement en mode veille. "STDBY" (VEILLE) s'affiche.
Le caisson de basses passe également en mode veille, et devient orange fixe.
Les enceintes détachables passent en mode veille, et l'indicateur d'état s'éteint pour le statut de connexion sans fil.
La prochaine fois que vous allumez la barre de son, elle revient à la dernière source sélectionnée.

REMARQUES :

• Sur les enceintes détachables, appuyez et maintenez enfoncé pendant plus de 3 secondes pour éteindre. Pour reconnecter à la barre de son, appuyez de nouveau, puis, si nécessaire, appuyez sur pour passer en mode barre de son.

Réactivation automatique

En mode veille, la barre de son se réactivera automatiquement lorsque

• la barre de son est connectée à votre TV via la connexion HDMI ARC et que votre TV est allumée ;
• la barre de son est connectée à votre TV via la connexion HDMI ARC et, via la connexion HDMI, est également connectée à votre appareil numérique tel qu'un décodeur, un lecteur DVD/Blu-ray ou une console de jeu, et que votre appareil numérique est allumé ;
• la barre de son est connectée à votre réseau domestique et que l'audio est diffusé en continu vers la barre de son via les services de streaming musical de l'application JBL One, Chromecast built-in, AirPlay ou Alexa Cast.

Lecture depuis la source TV

Lorsque la barre de son est connectée, vous pouvez profiter de l'audio de votre TV via les enceintes de la barre de son.

1. Assurez-vous que votre TV est configurée pour prendre en charge des enceintes externes et que les enceintes TV intégrées sont désactivées. Consultez le manuel d'utilisation de votre TV pour plus d'informations.
2. Assurez-vous que la barre de son a été correctement connectée à votre TV (Voir « Connexion avec votre TV et appareils numériques »).
3. Pour sélectionner la source TV, appuyez sur sur la barre de son ou **TV (TV)** sur la télécommande.
   "TV" (TV) : La source TV est sélectionnée.
   • Dans les réglages d'usine, la source TV est sélectionnée par défaut.


REMARQUES :

• Si la barre de son est connectée à votre TV via un câble HDMI et un câble optique, la source du câble HDMI est sélectionnée pour la connexion TV.

Configuration de la télécommande TV

Pour utiliser votre télécommande TV pour votre TV et la barre de son, vérifiez que votre TV prend en charge le HDMI-CEC. Si votre TV ne prend pas en charge le HDMI-CEC, suivez les étapes sous « Apprentissage IR de la télécommande TV ».

HDMI-CEC
Si votre TV prend en charge le HDMI-CEC, activez les fonctions comme indiqué dans le manuel d'utilisation de votre TV. Vous pouvez contrôler les fonctions volume +/-, muet/non muet et mise sous tension/veille de votre barre de son via la télécommande TV.

Apprentissage IR de la télécommande TV
Grâce à l'apprentissage IR, votre télécommande TV infrarouge peut apprendre certaines commandes de la barre de son.

1. Sur la barre de son, appuyez et maintenez enfoncé et jusqu'à ce que "LEARNING" (APPRENTISSAGE) s'affiche.
   Vous entrez dans le mode d'apprentissage de la télécommande TV.
2. Pointez votre télécommande TV vers la barre de son. Suivez les instructions à l'écran pour utiliser les boutons de votre télécommande TV :
   • Lorsqu'un des messages "POWER" (ALIMENTATION), "VOL+" (VOLUME+), "VOL-" (VOLUME-), ou "MUTE" (COUPER LE SON) s'affiche sur la barre de son, appuyez sur le bouton souhaité de votre télécommande TV.
     "DONE" (TERMINÉ) : Les fonctions du bouton de la barre de son sont apprises par les boutons de votre télécommande TV.
     La barre de son revient à la dernière source sélectionnée.
   • Pour arrêter et quitter le mode d'apprentissage de la télécommande TV, appuyez et maintenez enfoncé et sur la barre de son jusqu'à ce que "EXIT LEARNING" (QUITTER L'APPRENTISSAGE) s'affiche.
   • Les fonctions apprises sont ignorées.

REMARQUES :

• La barre de son quittera automatiquement le mode d'apprentissage de la télécommande TV si aucune action n'est effectuée pendant 30 secondes. Les fonctions apprises sont ignorées.

Lecture depuis la source HDMI IN

Lorsque la barre de son est connectée comme indiqué, votre appareil numérique peut lire des vidéos sur votre TV et de l'audio depuis les enceintes de la barre de son.

1. Assurez-vous que la barre de son a été correctement connectée à votre TV et à votre appareil numérique (Voir « Connexion avec votre TV et appareils numériques »).
2. Allumez votre appareil numérique.
   Votre TV et la barre de son sortent du mode veille et basculent automatiquement vers la source d'entrée.

• Pour sélectionner la source **HDMI IN (HDMI IN)** sur la barre de son, basculez sur la barre de son ou **HDMI (HDMI)** sur la télécommande.

3. Mettez votre TV en mode veille.
   La barre de son et l'appareil source passent en mode veille.

REMARQUES :

• Une compatibilité totale avec tous les appareils HDMI-CEC n'est pas garantie.

Lecture depuis la source Bluetooth

Via Bluetooth, diffusez l'audio de votre appareil Bluetooth vers la barre de son.

1. Vérifiez que la barre de son a été correctement connectée à votre appareil Bluetooth (Voir « Connexion Bluetooth »).
2. Pour sélectionner la source Bluetooth, appuyez sur sur la barre de son ou sur la télécommande.
3. Démarrez la lecture audio sur votre appareil Bluetooth.
   • Alternativement, appuyez sur sur la télécommande pour contrôler la lecture.
4. Réglez le volume sur la barre de son, la télécommande ou votre appareil Bluetooth.

Pour utiliser les enceintes détachables comme enceintes Bluetooth autonomes ou comme système stéréo Bluetooth

Voir « Utiliser les enceintes détachables comme enceintes Bluetooth autonomes » pour les informations sur la configuration et la lecture.

Lecture via l'application JBL One

Via l'application JBL One, diffusez de l'audio depuis des services de musique en ligne vers la barre de son.

1. Sur la barre de son,
   • Vérifiez que la barre de son a été correctement connectée à votre réseau domestique (Consultez « Connection with your home network » (Connexion à votre réseau domestique)).
2. Sur votre appareil Android ou iOS,
   1. Vérifiez que votre appareil Android ou iOS a été connecté au même réseau que la barre de son.
   2. Lancez l'application JBL One, parcourez les *services de streaming musical disponibles pour sélectionner de la musique, puis démarrez le streaming musical vers la barre de son connectée.

3. Pour quitter la lecture musicale, basculez vers d'autres sources.

REMARQUES :

• * Un abonnement peut être nécessaire et n'est pas fourni par l'application JBL One.

Accédez à vos préréglages avec le bouton Moment
En appuyant sur de la télécommande, vous pouvez accéder à la liste de lecture et aux paramètres de l'enceinte que vous avez personnalisés dans l'application JBL One.

1. Sur l'application JBL One,
   • personnalisez la fonction (Moment).


2. Sur la barre de son,
   • appuyez sur de la télécommande pour accéder à la liste de lecture et aux paramètres de l'enceinte personnalisés.


Lecture via Chromecast intégré

Via Chromecast intégré, diffusez de l'audio depuis votre appareil Android ou iOS vers la barre de son.

1. Sur la barre de son,
   • Vérifiez que la barre de son a été correctement connectée à votre réseau domestique (Consultez « Connection with your home network » (Connexion à votre réseau domestique)).
2. Sur votre appareil Android ou iOS,
   1. Vérifiez que votre appareil Android ou iOS a été connecté au même réseau que la barre de son.
   2. Lancez l'application JBL One et vérifiez que vous avez activé le service de streaming Chromecast intégré.

   3. Dans une application compatible Chromecast, lisez de la musique, appuyez sur l'icône de diffusion et sélectionnez la barre de son connectée.

3. Pour quitter la lecture musicale, basculez vers d'autres sources.

Lecture via AirPlay

Via AirPlay, diffusez de l'audio depuis votre appareil iOS vers la barre de son.

1. Sur la barre de son,
   • Vérifiez que la barre de son a été correctement connectée à votre réseau domestique (Consultez « Connection with your home network » (Connexion à votre réseau domestique)).
2. Sur votre appareil iOS,
   1. Vérifiez que votre appareil iOS a été connecté au même réseau que la barre de son.
   2. Pour accéder au Centre de contrôle sur un appareil iOS, balayez vers le bas depuis le coin supérieur droit. Appuyez sur pour sélectionner la barre de son connectée, puis démarrez le streaming audio depuis une application.

3. Pour quitter la lecture musicale, basculez vers d'autres sources.

Lecture via Alexa Cast

Avec Alexa Cast, vous pouvez diffuser de la musique depuis la bibliothèque Amazon Music vers la barre de son.

1. Vérifiez que la barre de son a été correctement connectée à votre réseau domestique (Consultez « Connection with your home network » (Connexion à votre réseau domestique)).
2. Sur votre appareil Android ou iOS,
   1. Vérifiez que votre appareil Android ou iOS a été connecté au même réseau que la barre de son.
   2. Lancez l'application JBL One et vérifiez que vous avez activé le service de streaming Amazon Alexa.

3. Lancez l'application Amazon Alexa pour démarrer la lecture musicale.


• Ouvrez l'application Amazon Music pour accéder à la bibliothèque Amazon Music.
• Assurez-vous de démarrer la lecture musicale à partir du même compte Alexa que celui que vous avez activé dans l'application JBL One. Consultez l'application Amazon Alexa pour plus de détails.

REMARQUES :

• La barre de son prend en charge le streaming audio et ne prend pas en charge le streaming vidéo.
• Pendant la lecture via Chromecast intégré, AirPlay ou Alexa Cast, la lecture musicale est interrompue sur l'appareil actuellement connecté lorsque vous démarrez la lecture musicale sur un deuxième appareil connecté.
• Lorsque la barre de son bascule entre votre réseau Wi-Fi domestique et votre réseau filaire pendant AirPlay, la lecture musicale est interrompue et reprendra dans quelques minutes, selon la condition de bande passante de votre connexion haut débit. Pour la connexion à votre réseau filaire domestique, consultez « Connection with your home network » (Connexion à votre réseau domestique).

Lecture multi-pièces

Avec la lecture multi-pièces, vous pouvez diffuser de la musique depuis votre appareil Android ou iOS vers plusieurs enceintes compatibles Chromecast/ AirPlay / Alexa.

Chromecast intégré

1. Via l'application Google Home, connectez plusieurs enceintes compatibles Chromecast au même réseau, attribuez-les à plusieurs pièces et créez des groupes selon les besoins.
2. Lancez une application compatible Chromecast sur votre smartphone ou votre tablette.
3. Écoutez de la musique. Appuyez sur et sélectionnez les enceintes groupées.

REMARQUES:

• Pour créer un groupe d'enceintes multi-pièces dans l'application Google Home, assurez-vous d'avoir connecté toutes les enceintes au même réseau domestique et d'avoir utilisé le même compte de connexion Google. Reportez-vous à l'application Google Home pour plus de détails.
• Selon la bande passante de votre réseau local, vous pouvez diffuser de la musique sur un maximum de 6 enceintes compatibles Chromecast.

AirPlay

1. Sur un appareil iOS, accédez au Centre de contrôle.
2. Appuyez sur pour sélectionner plusieurs enceintes connectées selon les besoins.
3. Lancez la diffusion de musique depuis une application.

Alexa MRM: Musique multi-pièces

1. Vérifiez que vous avez activé le service de streaming d'Amazon Alexa sur la barre de son via l'application JBL One.

2. Via l'application Amazon Alexa, créez un groupe Musique multi-pièces pour la barre de son. Reportez-vous à l'application Amazon Alexa pour plus d'informations.


REMARQUES:

• Pour créer un groupe de musique multi-pièces dans l'application Amazon Alexa, assurez-vous d'avoir connecté tous les appareils au même réseau domestique et d'avoir utilisé le même compte de connexion Alexa. Reportez-vous à l'application Amazon Alexa pour plus de détails.

RÉGLAGES AUDIO

Synchronisation audio

Grâce à la fonction de synchronisation audio, vous pouvez synchroniser l'audio et la vidéo pour vous assurer qu'aucun décalage n'est perceptible dans votre contenu vidéo.

1. Sur la télécommande, appuyez et maintenez TV pendant plus de trois secondes, puis appuyez sur .
   "SYNC" (Synchronisation) s'affiche.
2. Dans les cinq secondes, appuyez sur ou sur la télécommande pour ajuster le délai audio et le synchroniser avec la vidéo.
   Le délai de synchronisation audio s'affiche.

Mode Smart

Avec le mode Smart activé par défaut, vous pouvez profiter des programmes TV avec des effets sonores riches. Pour les programmes TV tels que les actualités et les bulletins météorologiques, vous pouvez réduire les effets sonores en désactivant le mode Smart et en passant en mode Standard.
Mode Smart : Les réglages d'égalisation et JBL Surround Sound sont appliqués pour des effets sonores riches.
Mode Standard : Les réglages d'égalisation prédéfinis sont appliqués pour des effets sonores standard.

Pour désactiver le mode Smart, procédez comme suit :

• Sur la télécommande, appuyez et maintenez pendant plus de trois secondes, puis appuyez sur .
  Vous basculez vers un autre mode. "OFF SMART MODE" (MODE SMART DÉSACTIVÉ) : Le mode standard est activé.
  La prochaine fois que vous allumerez la barre de son, le mode Smart sera à nouveau activé automatiquement.

Technologie d'amélioration des dialogues PureVoice

En tirant parti de la technologie d'amélioration des dialogues PureVoice, PureVoice vous permet d'améliorer la clarté vocale et d'entendre et de comprendre facilement la parole.
Par défaut, PureVoice est activé si vous lisez des films à partir de la source TV/HDMI IN ; et PureVoice est désactivé si vous diffusez de la musique via Bluetooth, Chromecast built-in, Alexa Cast et AirPlay.

Pour désactiver ou activer le mode vocal,

• Sur la télécommande, appuyez et maintenez pendant plus de cinq secondes, puis appuyez sur .
  "ON PUREVOICE" (PUREVOICE ACTIVÉ) : PureVoice est activé.
  "OFF PUREVOICE" (PUREVOICE DÉSACTIVÉ) : PureVoice est désactivé.
  La prochaine fois que vous allumerez la barre de son, PureVoice sera à nouveau activé automatiquement.

RÉTABLIR LES PARAMÈTRES D'USINE

En restaurant les paramètres par défaut définis en usine, vous supprimez tous vos paramètres personnalisés de la barre de son.

• Sur la barre de son, appuyez et maintenez , et pendant plus de 5 secondes.
  "RESET" (RÉINITIALISER) s'affiche.
  La barre de son redémarre.

MISE À JOUR LOGICIELLE

Pour des performances optimales du produit et votre meilleure expérience utilisateur, JBL pourra proposer à l'avenir des mises à jour logicielles pour le système de barre de son. Veuillez visiter www.jbl.com ou contacter le centre d'appels JBL pour obtenir plus d'informations sur le téléchargement des fichiers de mise à jour.

Mise à jour en ligne

• Connectez la barre de son à votre réseau domestique. La mise à jour en ligne se fait automatiquement si des mises à jour logicielles sont disponibles.
  "WAIT" (VEUILLEZ PATIENTER) : Mise à jour logicielle en cours
  "DONE" (TERMINÉ) : Mise à jour logicielle terminée


REMARQUES :

• Les mises à jour logicielles seront synchronisées avec les deux enceintes surround détachables lorsqu'elles sont connectées ou fixées à la barre de son.

Mise à jour via un périphérique de stockage USB

1. Vérifiez que vous avez enregistré le fichier de mise à jour logicielle dans le répertoire racine d'un périphérique de stockage USB.

   • Assurez-vous que votre périphérique de stockage USB répond aux exigences suivantes :
     • Capacité maximale : 64 GB
     • Système de fichiers : FAT32
2. Connectez le périphérique USB.
   "USB" (USB) : La barre de son bascule sur la source USB.

3. Pour entrer en mode de mise à jour logicielle, appuyez sur et sur la barre de son.
   "CHECKING UPDATE" (VÉRIFICATION DE LA MISE À JOUR) s'affiche.
   "WAIT" (VEUILLEZ PATIENTER) : Mise à jour logicielle en cours
   "DONE" (TERMINÉ) : Mise à jour logicielle terminée


REMARQUES :

• Gardez la barre de son allumée et le périphérique de stockage USB monté avant que la mise à jour logicielle ne soit terminée.

RECONNECTER LE CAISSON DE BASSES

La barre de son et le caisson de basses sont appariés en usine. Après la mise sous tension, ils sont appariés et connectés automatiquement. Dans certains cas particuliers, vous pourriez avoir besoin de les apparier à nouveau.

Pour revenir en mode d'appariement du caisson de basses

1. Sur le panneau arrière du caisson de basses, appuyez et maintenez jusqu'à ce qu'il clignote rapidement en blanc.
2. Pour entrer en mode d'appariement du caisson de basses sur la barre de son, appuyez et maintenez sur la télécommande pendant plus de trois secondes. Ensuite, appuyez sur sur la télécommande.
   "SUB PAIRING" (APPARIEMENT DU CAISSON DE BASSES) : Le caisson de basses est prêt pour l'appariement.
   "SUB PAIRED" (CAISSON DE BASSES APPARIÉ) : Le caisson de basses est connecté.

REMARQUES :

• Le caisson de basses quittera le mode d'appariement dans les trois minutes et passera en mode veille si l'appariement n'est pas terminé. passe du blanc clignotant rapidement à l'état éteint. Pour revenir en mode d'appariement, appuyez sur .

SPÉCIFICATIONS DU PRODUIT

Spécification générale :

• Modèle : BAR 1300X (unité barre de son)
  BAR 1300X SURROUND (enceinte détachable)
  BAR 1300X SUB (unité caisson de basses)
• Système audio : canal 11.1.4
• Alimentation électrique : 100 - 240V CA, ~ 50/60Hz
• Puissance de sortie totale des enceintes (Max @THD 1%) : 1170W
• Puissance de sortie de la barre de son (Max @THD 1%) : 650W
• Puissance de sortie des enceintes surround (Max @THD 1%) : 2x 110W
• Puissance de sortie du caisson de basses (Max. @THD 1%) : 300 W
• Haut-parleurs de la barre de son : 6x haut-parleurs en forme de piste de course (46x90)mm, 5x tweeters de 0,75" (20mm), 4x haut-parleurs large bande à projection verticale de 2,75" (70mm)
• Haut-parleurs de l'enceinte surround : haut-parleur en forme de piste de course (46x90)mm, tweeter de 0,75" (20mm), haut-parleur large bande à projection verticale de 2,75" (70mm), 2x radiateurs passifs rectangulaires arrondis (48x69mm)
• Haut-parleur du caisson de basses : 12" (311mm)
• Consommation en veille réseau : < 2,0 W
• Température de fonctionnement : 0°C - 45°C
• Batterie au lithium : 3,635V, 6600mAh
• Autonomie de l'enceinte surround détachable : jusqu'à 10 heures (peut varier en fonction du type de contenu et du niveau de volume)

Spécification HDMI

• Entrée vidéo HDMI : 3
• Sortie vidéo HDMI (avec canal de retour audio amélioré, eARC) : 1
• Version HDCP HDMI : 2.3
• Pass-through HDR : HDR10, Dolby Vision

Spécification audio

• Réponse en fréquence : 33Hz - 20kHz (-6dB)
• Entrées audio : 1 Optique, Bluetooth et USB (la lecture USB est disponible dans la version américaine. Pour les autres versions, l'USB est uniquement destiné au service.)

Spécification USB (la lecture audio est uniquement pour la version américaine)

• Port USB : Type A
• Puissance nominale USB : 5V CC, 0,5A
• Formats de fichiers pris en charge : mp3
• Codec MP3 : MPEG 1 Layer 2/3, MPEG 2 Layer 3, MPEG 2.5 Layer 3
• Fréquence d'échantillonnage MP3 : 16 - 48 kHz
• Débit binaire MP3 : 80 - 320 kpbs

Spécification sans fil

• Version Bluetooth : Barre principale - 5.0, Enceinte surround détachable - 5.2
• Profil Bluetooth : Barre principale - A2DP 1.2 et AVRCP 1.5, Enceinte surround détachable - A2DP 1.3 et AVRCP 1.6
• Plage de fréquences de l'émetteur Bluetooth : 2400 MHz - 2483,5 MHz
• Puissance de l'émetteur Bluetooth : <15 dBm (EIRP)
• Réseau Wi-Fi : IEEE 802.11 a/b/g/n/ac/ax (2,4GHz/5GHz)
• Plage de fréquences de l'émetteur Wi-Fi 2,4G : 2412 - 2472 MHz (bande ISM 2,4 GHz, États-Unis 11 canaux, Europe et autres 13 canaux)
• Puissance de l'émetteur Wi-Fi 2,4G : <20 dBm (EIRP)
• Plage de fréquences de l'émetteur Wi-Fi 5G : 5,15 - 5,35GHz, 5,470 - 5,725GHz, 5,725 - 5,825GHz
• Puissance de l'émetteur Wi-Fi 5G : 5,15 - 5,25GHz <23dBm, 5,25 - 5,35GHz & 5,470 - 5,725GHz <20dBm, 5,725 - 5,825GHz <14dBm (EIRP)
• Plage de fréquences de l'émetteur sans fil 2,4G : 2406 - 2474MHz
• Puissance de l'émetteur sans fil 2,4G : <10dBm (EIRP)

Dimensions

• Dimensions totales de la barre de son (L x H x P) :
  1376 x 60 x 139 mm / 54,2" x 2,4" x 5,5"
• Dimensions de la barre de son principale (L x H x P) :
  1000 x 60 x 139 mm / 39,4" x 2,4" x 5,5"
• Dimensions des enceintes surround détachables (chacune) (L x H x P) :
  202 x 60 x 139 mm / 8" x 2,4" x 5,5"
• Dimensions du caisson de basses (L x H x P) :
  366 x 481 x 366 mm / 14,4" x 18,9" x 14,4"
• Poids de la barre de son : 4,3kg / 9,5 lbs
• Poids des enceintes surround détachables (chacune) :
  1,17 kg / 2,57 lbs
• Poids du caisson de basses : 15,65 kg / 34,5 lbs
• Dimensions de l'emballage (L x H x P) :
  450 x 1135 x 549 mm / 17,7" x 44,7" x 21,6"
• Poids de l'emballage : 27 kg / 59,50 lbs

DÉPANNAGE

N'essayez jamais de réparer le produit vous-même. Si vous rencontrez des problèmes lors de l'utilisation de ce produit, vérifiez les points suivants avant de demander des services.

Système
L'appareil ne s'allume pas.

• Vérifiez si le cordon d'alimentation est branché à l'alimentation et à la barre de son.

La barre de son ne répond pas aux pressions sur les boutons.

• Restaurez les paramètres d'usine de la barre de son (Voir "RESTORE FACTORY SETTINGS" (RESTAURER LES PARAMÈTRES D'USINE)).

Son
Aucun son de la barre de son

• Assurez-vous que la barre de son n'est pas en mode silencieux.
• Sélectionnez la bonne source d'entrée audio sur la télécommande.
• Connectez correctement la barre de son à votre téléviseur ou à d'autres appareils
• Restaurez la barre de son à ses paramètres d'usine en appuyant et maintenant , et sur la barre de son pendant plus de 5 secondes.

Son déformé ou écho

• Si vous écoutez le son de votre téléviseur via la barre de son, assurez-vous que votre téléviseur est en mode silencieux ou que le haut-parleur intégré du téléviseur est désactivé.

L'audio et la vidéo ne sont pas synchronisés.

• Activez la fonction de synchronisation audio pour synchroniser l'audio et la vidéo (Voir "Audio sync" (Synchronisation audio)).

Pas d'effets sonores de hauteur Dolby Atmos

• Si votre téléviseur ne prend en charge que HDMI ARC, assurez-vous d'avoir connecté votre appareil numérique à la barre de son via le connecteur HDMI IN sur la barre de son (Voir "TV (HDMI ARC / eARC)" (TV (HDMI ARC / eARC)))
• Profitez des effets sonores Dolby Atmos lorsque vous lisez des films depuis la source TV / HDMI. Pour le streaming audio via Bluetooth ou les applications de diffusion (activées par Chromecast built-in, AirPlay ou Alexa Cast), Dolby Atmos n'est pas pris en charge.

Bluetooth
Un appareil ne peut pas être connecté à la barre de son.

• Vérifiez si vous avez activé le Bluetooth sur l'appareil.
• Si la barre de son a été jumelée avec un autre appareil Bluetooth, réinitialisez le Bluetooth (voir "To connect to another Bluetooth device" (Pour se connecter à un autre appareil Bluetooth)).
• Si votre appareil Bluetooth a déjà été jumelé avec la barre de son, réinitialisez le Bluetooth sur la barre de son, dissociez la barre de son sur l'appareil Bluetooth, puis jumelez à nouveau l'appareil Bluetooth avec la barre de son (voir "To connect to another Bluetooth device" (Pour se connecter à un autre appareil Bluetooth)).

Mauvaise qualité audio d'un appareil Bluetooth connecté

• La réception Bluetooth est mauvaise. Rapprochez l'appareil source de la barre de son, ou supprimez tout obstacle entre l'appareil source et la barre de son.

L'appareil Bluetooth connecté se connecte et se déconnecte constamment.

• La réception Bluetooth est mauvaise. Rapprochez l'appareil source de la barre de son, ou supprimez tout obstacle entre l'appareil source et la barre de son.

Wi-Fi
Échec de la connexion au Wi-Fi.

• Assurez-vous que le Wi-Fi est activé.
• Assurez-vous d'avoir sélectionné le bon réseau et d'avoir entré le bon mot de passe.
• Assurez-vous que votre routeur ou modem est allumé et à portée.
• Dans les paramètres de votre routeur, assurez-vous d'avoir défini le type de sécurité sur WPA2 ou auto.
• Assurez-vous que votre barre de son est connectée au même réseau LAN sans fil que votre smartphone ou votre tablette.
• Si vous rencontrez des difficultés pour configurer le Wi-Fi, maintenez et sur la barre de son jusqu'à ce que "SETUP WIFI" (CONFIGURATION WIFI) s'affiche.

Lecture
AirPlay ne peut pas trouver la barre de son en tant qu'enceinte AirPlay pour le streaming musical.

• Sur votre appareil Apple, mettez à jour le logiciel vers la dernière version : iOS 13.4 et versions ultérieures, Mac OS 10.15.4 et versions ultérieures, ou TV OS 14.3.
• Assurez-vous que votre appareil Apple est connecté au même réseau que la barre de son.
• Pour un PC exécutant iTunes pour Windows, vous pouvez diffuser de la musique de votre PC vers la barre de son via Bluetooth.

La lecture de musique ne fonctionne pas correctement lorsque la source audio passe de Bluetooth à Chromecast built-in, AirPlay ou Alexa Cast.

• La qualité de la diffusion audio et de la lecture dépendent du trafic et de la couverture du réseau qui connecte la barre de son et vos appareils de diffusion, tels que les téléphones, les tablettes et les PC.

La lecture de musique ne reprend pas lorsque la source audio passe de Bluetooth à TV/HDMI IN, puis revient à Bluetooth.

• La lecture de musique sur l'appareil Bluetooth s'arrête lorsque la source audio passe de Bluetooth à TV / HDMI IN. Lorsque vous revenez à la source Bluetooth, redémarrez la lecture de musique sur l'appareil Bluetooth.

La barre de son est en état "Offline" (Hors ligne) dans l'application Amazon Alexa ou des problèmes surviennent lors de la lecture liée à Alexa MRM.

• Pour récupérer la barre de son, restaurez-la à ses paramètres d'usine en appuyant et maintenant , et pendant plus de 5 secondes.

Télécommande
La télécommande ne fonctionne pas.

• Vérifiez si les piles sont déchargées. Si c'est le cas, remplacez-les par des neuves.
• Réduisez la distance et l'angle entre la télécommande et l'unité principale.

Échec de l'apprentissage de la télécommande du téléviseur.

• Vérifiez si vous utilisez une télécommande de téléviseur infrarouge. L'apprentissage IR n'est pas pris en charge par une télécommande de téléviseur Bluetooth.

Mode veille basse consommation
La barre de son ne peut pas entrer en mode veille basse consommation une fois la charge des enceintes détachables terminée.

• Pour entrer en mode veille basse consommation, appuyez et maintenez sur la télécommande jusqu'à ce que "CEC 1" (CEC 1) s'affiche sur la barre de son ; puis, appuyez et maintenez sur la télécommande à nouveau jusqu'à ce que "CEC 2" (CEC 2) s'affiche.
• Pour quitter le mode veille basse consommation, débranchez le cordon d'alimentation, puis rebranchez-le.

MARQUES DÉPOSÉES

Le mot-symbole et les logos Bluetooth sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par HARMAN International Industries, Incorporated est sous licence. Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs.

Les termes HDMI, HDMI High-Definition Multimedia Interface, l'habillage commercial HDMI et les logos HDMI sont des marques ou des marques déposées de HDMI Licensing Administrator, Inc.

Wi-Fi CERTIFIED 6 et le logo Wi-Fi CERTIFIED 6 sont des marques de Wi-Fi Alliance.

Dolby, Dolby Vision, Dolby Atmos et le symbole double D sont des marques déposées de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Œuvres confidentielles non publiées. Copyright © 2012–2021 Dolby Laboratories. Tous droits réservés.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, DTS:X et le logo DTS:X sont des marques déposées ou des marques de DTS, Inc. aux États-Unis et dans d'autres pays. © 2021 DTS, Inc. TOUS DROITS RÉSERVÉS.

Google, Android, Chromecast built-in sont des marques de Google LLC.
Google Assistant n'est pas disponible dans certaines langues ou certains pays.

L'utilisation du badge Works with Apple signifie qu'un accessoire a été conçu pour fonctionner spécifiquement avec la technologie identifiée dans le badge et a été certifié par le développeur pour répondre aux normes de performance d'Apple.
Apple et AirPlay sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
Pour contrôler cette enceinte compatible AirPlay 2, iOS 13.4 ou une version ultérieure est requis.

Amazon, Alexa et toutes les marques associées sont des marques commerciales d'Amazon.com, Inc. ou de ses filiales.

Utilisez votre téléphone, tablette ou ordinateur comme télécommande pour Spotify. Rendez-vous sur spotify.com/connect pour savoir comment
Le logiciel Spotify est soumis aux licences tierces disponibles ici : https://www.spotify.com/connect/third-party-licenses

www.jbl.com

Références

• Patents - DTS
• Third Party Licenses | Spotify for Developers
• App Store - Apple
• Google Play
• Spotify - Connect

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger JBL Harman BAR 1300X - Manuel de la barre de son 5.1 canaux

Les langues disponibles
