Εγχειρίδιο και αναθεώρηση βίντεο του AEOTEC WallMote Quad

Επισκόπηση συσκευής

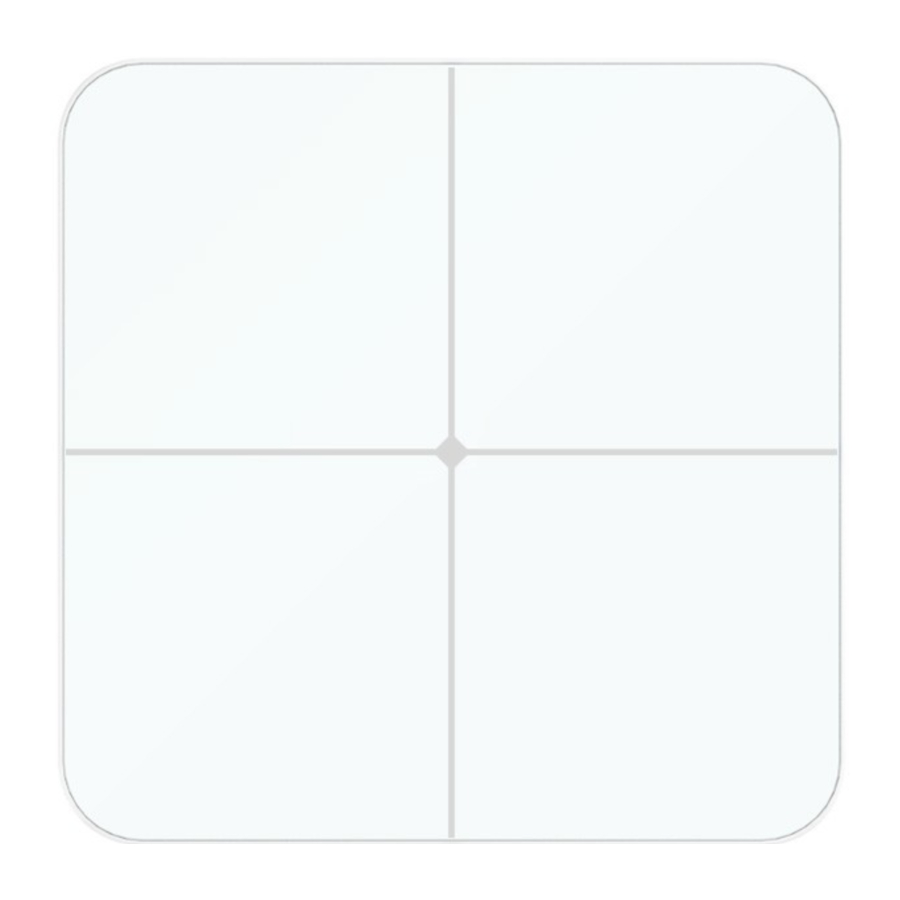

Το Aeotec WallMote Quad είναι ένα έξυπνο τηλεχειριστήριο Z-Wave που τοποθετείται σε έναν τοίχο. Διαθέτει 4 κουμπιά αφής που μπορείτε εύκολα να ελέγξετε τις συσκευές Z-Wave στο οικιακό σας δίκτυο μέσω αφής, παρατεταμένου πατήματος ή σύροντας τις περιοχές των κουμπιών.
Η επιφάνειά του διαθέτει ένα RGB LED για να υποδεικνύει τις ενέργειες των κουμπιών, συνοδευόμενο επίσης από ηχητικό σήμα αφής και δόνηση.

Το WallMote Quad είναι επίσης μια συσκευή ασφαλείας Z-Wave και υποστηρίζει τη λειτουργία Over The Air (OTA) για την αναβάθμιση του υλικολογισμικού των προϊόντων.

Αυτό το προϊόν έχει δοκιμαστεί πλήρως και έχει πιστοποιηθεί για να λειτουργεί με το Z-Wave από την Z-Wave Alliance. Είναι κατασκευασμένο χρησιμοποιώντας το Z-Wave Plus, την τελευταία έκδοση συσκευής του Z-Wave. Ως εκ τούτου, εάν το προϊόν δεν λειτουργεί με την πύλη σας, φροντίστε να ελέγξετε με τον κατασκευαστή της πύλης σας ότι έχουν ενσωματώσει αυτήν τη συσκευή με την πύλη τους για πλήρη λειτουργία.

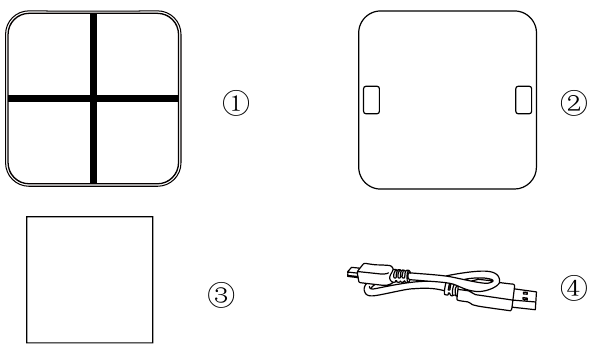

1. WallMote Quad
2. Πλάκα οπίσθιας τοποθέτησης
3. Κολλητική ταινία διπλής όψης
4. Καλώδιο Micro USB

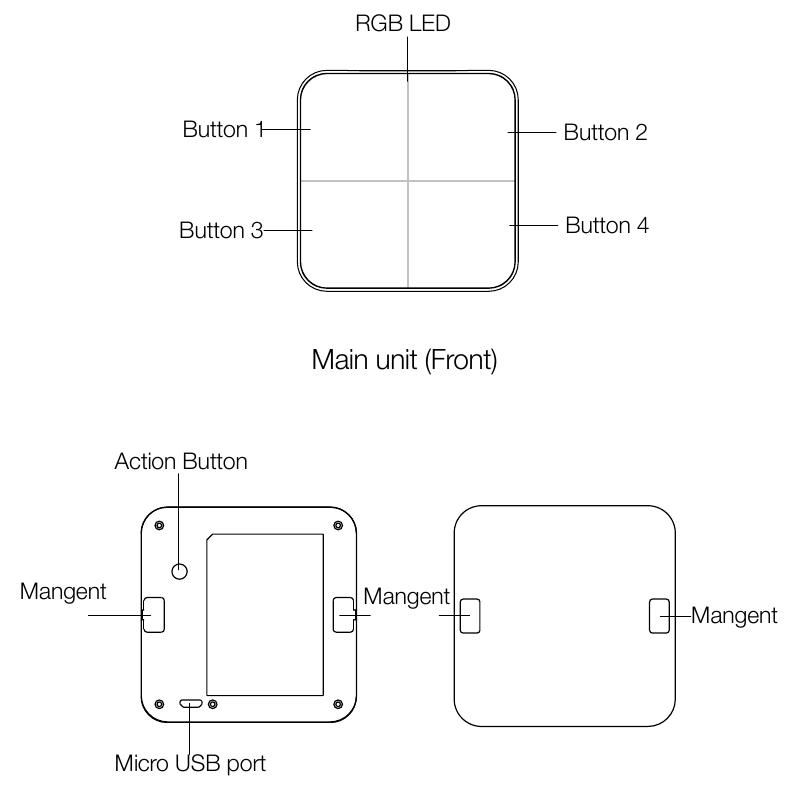

Κύρια μονάδα (Εμπρός)
Κύρια μονάδα (Πίσω)
Πλάκα οπίσθιας τοποθέτησης

Γρήγορη εκκίνηση

Εγκατάσταση

1. Επιλέξτε ένα μέρος ή έναν τοίχο στο σπίτι σας για να στερεώσετε την πλάκα οπίσθιας τοποθέτησης του WallMote Quad.
2. Χρησιμοποιώντας την κολλητική ταινία διπλής όψης, σκουπίστε τις δύο επιφάνειες καθαρά από λάδι ή σκόνη με μια νωπή πετσέτα. Όταν η επιφάνεια στεγνώσει εντελώς, ξεκολλήστε τη μία πλευρά της ταινίας και συνδέστε την στην αντίστοιχη ενότητα στην πίσω πλευρά της πλάκας οπίσθιας τοποθέτησης.


Προσθήκη του WallMote Quad στο δίκτυό σας Z-Wave

Με τις πλάκες τοποθέτησης έτοιμες να συγκρατήσουν κάθε στοιχείο του WallMote Quad, ήρθε η ώρα να το προσθέσετε στο δίκτυό σας Z-Wave.

1. Αφήστε τον κύριο ελεγκτή/πύλη Z-Wave να εισέλθει σε λειτουργία σύζευξης/
2. λειτουργία συμπερίληψης.
3. Πάρτε το WallMote Quad κοντά στον κύριο ελεγκτή σας.
   Πατήστε το κουμπί Action (Ενέργεια) μία φορά στο WallMote Quad, το LED θα αναβοσβήσει με πράσινο χρώμα.
4. Εάν το WallMote Quad έχει προστεθεί επιτυχώς στο δίκτυό σας Z-Wave, το πράσινο LED θα είναι σταθερό για 2 δευτερόλεπτα και μετά θα σβήσει. Εάν η προσθήκη δεν ήταν επιτυχής και το κόκκινο LED θα είναι σταθερό για 2 δευτερόλεπτα και μετά θα σβήσει, επαναλάβετε τα παραπάνω βήματα.

Με το WallMote Quad να λειτουργεί πλέον ως μέρος του έξυπνου σπιτιού σας, θα μπορείτε να το διαμορφώσετε από το λογισμικό ελέγχου σπιτιού ή την εφαρμογή τηλεφώνου. Ανατρέξτε στον οδηγό χρήσης του λογισμικού σας για ακριβείς οδηγίες σχετικά με τη διαμόρφωση του WallMote Quad στις ανάγκες σας.

Συνδέστε το WallMote Quad στην πλάκα οπίσθιας τοποθέτησης

Με το WallMote Quad να έχει προστεθεί στο δίκτυο Z-Wave. Ήρθε η ώρα να εισαγάγετε την κύρια μονάδα στην αντίστοιχη πλάκα οπίσθιας τοποθέτησης.

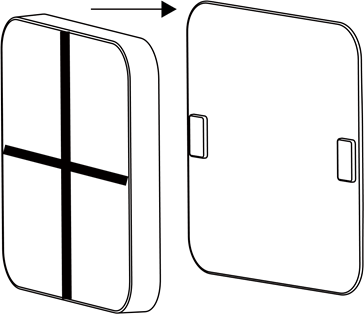

Τοποθετήστε την κύρια μονάδα στην επάνω αριστερή κατεύθυνση στην οπίσθια τοποθέτηση και, στη συνέχεια, σπρώξτε το WallMote Quad στην πλάκα οπίσθιας τοποθέτησης, το WallMote Quad θα έλκεται από τους μαγνήτες στην πλάκα οπίσθιας τοποθέτησης, όπως φαίνεται στην παρακάτω εικόνα.

Προχωρημένα

Αποστολή ειδοποίησης αφύπνισης

Για να στείλετε στο WallMote Quad νέες εντολές διαμόρφωσης από τον ελεγκτή ή την πύλη Z-Wave, θα πρέπει να αφυπνιστεί.

Αφαιρέστε τη μονάδα WallMote Quad από την πλάκα οπίσθιας τοποθέτησης, πατήστε και κρατήστε πατημένο το κουμπί Action (Ενέργεια) για 3 δευτερόλεπτα (ο βομβητής θα ηχήσει μία φορά και το πορτοκαλί LED θα είναι αναμμένο) στο πίσω μέρος της μονάδας WallMote Quad και, στη συνέχεια, αφήστε το. Αυτό θα ενεργοποιήσει και θα στείλει μια εντολή ειδοποίησης αφύπνισης στον ελεγκτή/πύλη σας, τότε το WallMote Quad θα αφυπνιστεί για 10 λεπτά και το πορτοκαλί LED θα αναβοσβήνει γρήγορα ενώ είναι ξύπνιο (εάν το WallMote Quad δεν λάβει το Wake Up No More Info από τον κύριο ελεγκτή).

Κατάργηση του WallMote Quad από ένα δίκτυο Z-Wave

Το WallMote Quad μπορεί να αφαιρεθεί από το δίκτυό σας Z-Wave ανά πάσα στιγμή. Θα χρειαστεί να χρησιμοποιήσετε τον κύριο ελεγκτή/πύλη του δικτύου σας Z-Wave. Για να το κάνετε αυτό, ανατρέξτε στο μέρος των αντίστοιχων εγχειριδίων τους που σας λένε πώς να αφαιρέσετε συσκευές από το δίκτυό σας.

1. Βάλτε τον κύριο ελεγκτή σας σε λειτουργία αφαίρεσης συσκευής.
2. Ξεκλειδώστε το WallMote Quad από την πλάκα οπίσθιας τοποθέτησης και πάρτε τη μονάδα WallMote Quad κοντά στον κύριο ελεγκτή σας.
3. Πατήστε το κουμπί Action (Ενέργεια) στο WallMote Quad.
4. Εάν το WallMote Quad αφαιρεθεί επιτυχώς από το δίκτυο Z-Wave, το LED θα γίνει μια πολύχρωμη διαβάθμιση για λίγα δευτερόλεπτα και μετά θα σβήσει. Εάν η αφαίρεση δεν ήταν επιτυχής, το κόκκινο LED θα είναι σταθερό για 2 δευτερόλεπτα και μετά θα σβήσει, επαναλάβετε τα παραπάνω βήματα.

Προηγμένες λειτουργίες

Λειτουργία ασφαλείας ή μη ασφαλείας του WallMote Quad στο δίκτυο Z-wave

Συμπερίληψη του WallMote Quad ως μη ασφαλούς συσκευής:
Εάν θέλετε το WallMote Quad ως μη ασφαλή συσκευή στο δίκτυό σας Z-wave, απλώς πρέπει να πατήσετε το κουμπί Action (Ενέργεια) μία φορά στο WallMote Quad όταν χρησιμοποιείτε έναν ελεγκτή/πύλη για να το προσθέσετε/συμπεριλάβετε. Το πράσινο LED θα είναι αναμμένο για 2 δευτερόλεπτα και, στη συνέχεια, το πορτοκαλί LED θα αναβοσβήνει γρήγορα για 10 λεπτά (εάν το WallMote Quad δεν λάβει την εντολή Wake Up No More Info από τον κύριο ελεγκτή) για να υποδείξει ότι η συμπερίληψη είναι επιτυχής.

Συμπερίληψη του WallMote Quad ως ασφαλούς συσκευής:
Για να επωφεληθείτε πλήρως από όλες τις λειτουργίες του WallMote Quad, ίσως θέλετε το WallMote Quad να είναι μια συσκευή ασφαλείας που χρησιμοποιεί ασφαλές/κρυπτογραφημένο μήνυμα για να επικοινωνήσει στο δίκτυο Z-wave, επομένως απαιτείται ένας ελεγκτής/πύλη με δυνατότητα ασφαλείας για να χρησιμοποιηθεί το WallMote Quad ως συσκευή ασφαλείας. Πρέπει να πατήσετε το κουμπί Action (Ενέργεια) του WallMote Quad 2 φορές μέσα σε 1 δευτερόλεπτο όταν ο ελεγκτής/πύλη ασφαλείας σας ξεκινά τη συμπερίληψη δικτύου. Το μπλε LED θα είναι αναμμένο για 2 δευτερόλεπτα και, στη συνέχεια, το πορτοκαλί LED θα αναβοσβήνει γρήγορα για 10 λεπτά (εάν το WallMote Quad δεν λάβει την εντολή Wake Up No More Info από τον κύριο ελεγκτή) για να υποδείξει ότι η συμπερίληψη είναι επιτυχής.

Προηγμένες διαμορφώσεις παραμέτρων

Δεν θα επιτρέψουν όλες οι πύλες να διαμορφώσετε περαιτέρω τις συσκευές σας Z-Wave, αλλά στην περίπτωση που η πύλη σας το επιτρέπει, το WallMote Quad έχει ορισμένες διαθέσιμες διαμορφώσεις παραμέτρων που θα σας επιτρέψουν να το διαμορφώσετε περαιτέρω σύμφωνα με τις προτιμήσεις σας.

Ηχητικό σήμα αφής
Αυτό θα ενεργοποιήσει ή θα απενεργοποιήσει τα ηχητικά εφέ όταν πατάτε ή αγγίζετε την περιοχή ανίχνευσης. Από προεπιλογή, αυτό είναι ενεργοποιημένο.

Παράμετρος 1 [1 byte]
0: Απενεργοποίηση
1: Ενεργοποίηση

Σημείωση: Μπορείτε επίσης να ενεργοποιήσετε ή να απενεργοποιήσετε τα ηχητικά εφέ πατώντας και κρατώντας πατημένο το κουμπί Action (Ενέργεια) για 12 δευτερόλεπτα (ο βομβητής θα ηχήσει μία φορά και το κόκκινο LED θα αναβοσβήνει γρήγορα) και, στη συνέχεια, αφήστε το.

Δόνηση αφής
Αυτό θα ενεργοποιήσει ή θα απενεργοποιήσει τα εφέ δόνησης όταν πατάτε ή αγγίζετε την περιοχή ανίχνευσης. Από προεπιλογή, αυτό είναι ενεργοποιημένο.

Παράμετρος 2 [1 byte]
0: Απενεργοποίηση
1: Ενεργοποίηση

Σημείωση: Μπορείτε επίσης να ενεργοποιήσετε ή να απενεργοποιήσετε τα εφέ δόνησης πατώντας και κρατώντας πατημένο το κουμπί Action (Ενέργεια) για 17 δευτερόλεπτα (ο βομβητής θα ηχήσει μία φορά και το κόκκινο LED θα είναι σταθερό) και, στη συνέχεια, αφήστε το.

Πίνακας συσχέτισης των κουμπιών ελέγχου

Το WallMote Quad υποστηρίζει 9 ομάδες συσχέτισης, όλα τα κουμπιά ελέγχου μπορούν να ενεργοποιήσουν τις διαμορφωμένες σκηνές στέλνοντας τις ειδοποιήσεις κεντρικής σκηνής στον κύριο ελεγκτή/πύλη (στην ομάδα συσχέτισης 1). Κάθε κουμπί ελέγχου μπορεί επίσης να στείλει τις εντολές ελέγχου για τον έλεγχο των συσκευών στις άλλες ομάδες συσχέτισης, δείτε τον παρακάτω πίνακα:

Έλεγχος Dimmer μέσω της ολίσθησης της περιοχής του κουμπιού

Το WallMote Quad υποστηρίζει επίσης έλεγχο ολίσθησης, όταν η παράμετρος 4 έχει οριστεί σε 3, μπορείτε να σύρετε προς τα πάνω ή προς τα κάτω στην περιοχή του κουμπιού για να ελέγξετε τη συσκευή dimmer.

Κατεύθυνση ολίσθησης

Η μπαταρία του WallMote Quad

Το WallMote Quad διαθέτει μια εσωτερική επαναφορτιζόμενη μπαταρία λιθίου που θα σας επιτρέψει να τη φορτίσετε όταν η μπαταρία είναι χαμηλή. Η έξοδος του φορτιστή θα πρέπει να είναι ένας ακροδέκτης micro USB με την προδιαγραφή εξόδου DC 5V/1A. Όταν το WallMote Quad βρίσκεται σε κατάσταση φόρτισης, το πορτοκαλί LED θα είναι αναμμένο. Εάν το πορτοκαλί LED είναι σβηστό και το πράσινο LED παραμένει αναμμένο, τότε υποδεικνύει ότι η φόρτιση της μπαταρίας έχει ολοκληρωθεί. Σημείωση: Όταν το WallMote έχει χαμηλή μπαταρία, θα δείτε το πορτοκαλί LED να αναβοσβήνει όταν αγγίζετε τα κουμπιά ελέγχου. Διαφορετικά, εάν το μπλε LED αναβοσβήνει όταν αγγίζετε τα κουμπιά, αυτό σημαίνει ότι η μπαταρία είναι σε κανονικό επίπεδο.

Επαναφορά του WallMote Quad

Εάν σε κάποιο στάδιο, ο κύριος ελεγκτής σας λείπει ή είναι μη λειτουργικός, ίσως θελήσετε να επαναφέρετε όλες τις ρυθμίσεις του WallMote Quad στις εργοστασιακές τους προεπιλογές. Για να το κάνετε αυτό, ακολουθήστε τα παρακάτω βήματα:

1. Πατήστε και κρατήστε πατημένο το κουμπί Action (Ενέργεια) (20 δευτερόλεπτα).
2. Το LED θα πρέπει να αναβοσβήνει μεταξύ πράσινου, μωβ και, στη συνέχεια, κόκκινου, το οποίο θα αναβοσβήνει γρήγορα έως ότου ένα πράσινο LED γίνει σταθερό για 2 δευτερόλεπτα για να υποδείξει μια επιτυχημένη εργοστασιακή επαναφορά.
3. Αφήστε το κουμπί Action (Ενέργεια).

Τεχνικές προδιαγραφές

Αριθμός μοντέλου: ZW130.
Τροφοδοσία: Επαναφορτιζόμενη μπαταρία λιθίου, 3,7 V, 640mAh.
Είσοδος φορτιστή μπαταρίας: Θύρα Micro USB, DC 5V±0,5V, μέγ. 1A.
Θερμοκρασία λειτουργίας: 0°C έως 40°C.
Σχετική υγρασία: 8% έως 80%.
Απόσταση λειτουργίας: Έως 394 πόδια/120 μέτρα σε εξωτερικούς χώρους.

Z-Wave και Z-Wave Plus είναι σήματα κατατεθέντα της Sigma Designs και των θυγατρικών της στις Ηνωμένες Πολιτείες και σε άλλες χώρες

www.aeotec.com

Αναφορές

• Aeotec – Aeotec. Automated buildings using Z-Wave and Zigbee.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
