AEOTEC WallMote Quad Kullanım Kılavuzu ve Video İncelemesi

Cihaza Genel Bakış

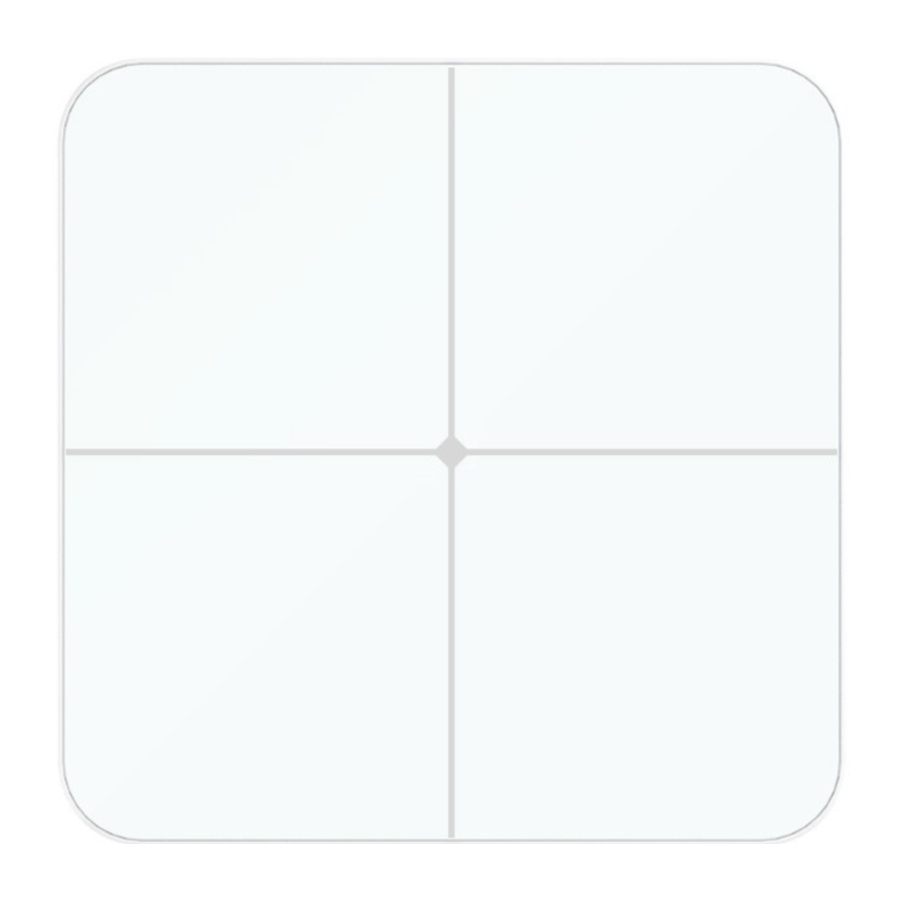

Aeotec WallMote Quad, duvara monte edilen akıllı bir Z-Wave uzaktan kumandadır. Ev ağınızdaki Z-Wave cihazlarını dokunarak, uzun basarak veya düğme alanlarını kaydırarak kolayca kontrol edebileceğiniz 4 dokunmatik düğmeye sahiptir.
Yüzeyinde, düğme işlemlerini belirtmek için bir RGB LED'i bulunur ve buna dokunma sesi ve titreşim eşlik eder.

WallMote Quad aynı zamanda bir güvenlik Z-Wave cihazıdır ve ürünlerin ürün yazılımı yükseltmesi için Over The Air (OTA) özelliğini destekler.

Bu ürün, Z-Wave Alliance tarafından Z-Wave ile çalışması için tamamen test edilmiş ve onaylanmıştır. Z-Wave'in en son cihaz sürümü olan Z-Wave Plus kullanılarak üretilmiştir. Bu nedenle, ürün ağ geçidinizle çalışmıyorsa, lütfen tam çalışma için bu cihazı ağ geçitleriyle entegre edip etmediklerini ağ geçidi üreticinize danışın.

1. WallMote Quad
2. Arka Montaj plakası
3. Çift Taraflı bant
4. Mikro USB kablosu

Ana ünite (Ön)
Ana ünite (Arka)
Arka Montaj plakası

Hızlı başlangıç

Kurulum

1. WallMote Quad'ınızın Arka Montaj plakasını sabitlemek için evinizde bir yer veya duvar seçin.
2. Çift taraflı bandı kullanarak, nemli bir havluyla iki yüzeyi yağ veya tozdan temizleyin. Yüzey tamamen kuruduğunda, bandın bir tarafını soyun ve Arka Montaj Plakasının arka tarafındaki ilgili bölüme takın.


WallMote Quad'ınızı Z-Wave ağınıza ekleme

Montaj plakalarınız WallMote Quad'ınızın her bir bileşenini tutmaya hazır olduğunda, onu Z-Wave ağınıza ekleme zamanı gelmiştir.

1. Z-Wave birincil denetleyicinizin/ağ geçidinizin eşleştirme/
2. ekleme moduna girmesine izin verin.
3. WallMote Quad'ınızı birincil denetleyicinize yaklaştırın.
   WallMote Quad'ınızdaki Eylem Düğmesine bir kez basın, LED yeşil renkte yanıp sönecektir.
4. WallMote Quad'ınız Z-Wave ağınıza başarıyla eklendiyse, yeşil LED'i 2 saniye boyunca sabit yanacak ve ardından sönecektir. Ekleme başarısız olursa ve kırmızı LED 2 saniye boyunca sabit yanacak ve ardından sönecekse, yukarıdaki adımları tekrarlayın.

WallMote Quad'ınız artık akıllı evinizin bir parçası olarak çalıştığına göre, onu ev kontrol yazılımınızdan veya telefon uygulamanızdan yapılandırabileceksiniz. Lütfen WallMote Quad'ı ihtiyaçlarınıza göre yapılandırma konusunda kesin talimatlar için yazılımınızın kullanım kılavuzuna bakın.

WallMote Quad'ınızı Arka Montaj plakasına takın

WallMote Quad'ınız Z-Wave ağına eklendi. Şimdi ana üniteyi ilgili Arka Montaj plakasına takma zamanı.
Ana üniteyi Arka Montajın sol üst köşesine yerleştirin ve ardından WallMote Quad'ı Arka Montaj Plakasına doğru itin, WallMote Quad aşağıdaki şekilde gösterildiği gibi Arka Montaj plakasındaki mıknatıslar tarafından çekilecektir.

Gelişmiş

Uyandırma bildirimi gönderme

Z-Wave denetleyicinizden veya ağ geçidinizden WallMote Quad'ınıza yeni yapılandırma komutları göndermek için uyandırılması gerekecektir.

WallMote Quad ünitenizi Arka Montaj Plakasından çıkarın, WallMote Quad ünitesinin arkasındaki Eylem Düğmesine 3 saniye boyunca basın ve basılı tutun (buzzer bir kez çalar ve turuncu LED yanar) ve ardından bırakın. Bu, denetleyicinize/ağ geçidinize bir uyandırma bildirimi komutu tetikleyecek ve gönderecektir, ardından WallMote Quad 10 dakika boyunca uyanacak ve uyanıkken turuncu LED hızlı bir şekilde yanıp sönecektir (WallMote Quad birincil Denetleyiciden Artık Bilgi Yok Uyarısı almazsa).

WallMote Quad'ınızı bir Z-Wave ağından çıkarma

WallMote Quad'ınız herhangi bir zamanda Z-Wave ağınızdan çıkarılabilir. Z-Wave ağınızın ana denetleyicisini/ağ geçidini kullanmanız gerekecektir. Bunu yapmak için, lütfen cihazların ağınızdan nasıl çıkarılacağını anlatan ilgili kılavuzlarının bölümüne bakın.

1. Birincil denetleyicinizi cihaz çıkarma moduna alın.
2. WallMote Quad'ınızı Arka Montaj plakasından çıkarın ve WallMote Quad ünitesini birincil denetleyicinize yaklaştırın.
3. WallMote Quad'ınızdaki Eylem Düğmesine basın.
4. WallMote Quad'ınız Z-Wave ağından başarıyla çıkarılırsa, LED birkaç saniye boyunca renkli bir gradyan haline gelecek ve ardından sönecektir. Çıkarma başarısız olursa, kırmızı LED 2 saniye boyunca sabit yanacak ve ardından sönecekse, yukarıdaki adımları tekrarlayın.

Gelişmiş fonksiyonlar

WallMote Quad'ınızın Z-Wave ağındaki güvenlik veya güvenliksiz özelliği

WallMote Quad'ı güvenli olmayan bir cihaz olarak ekleme:
WallMote Quad'ınızı Z-Wave ağınızda güvenli olmayan bir cihaz olarak istiyorsanız, bir denetleyici/ağ geçidi kullanarak eklerken/dahil ederken WallMote Quad üzerindeki Eylem Düğmesine bir kez basmanız yeterlidir. Yeşil LED 2 saniye boyunca yanacak ve ardından turuncu LED, eklemenin başarılı olduğunu belirtmek için 10 dakika boyunca hızlı bir şekilde yanıp sönecektir (WallMote Quad birincil Denetleyiciden Artık Bilgi Yok Uyarısı almazsa).

WallMote Quad'ı güvenli bir cihaz olarak ekleme:
WallMote Quad'ın tüm işlevselliğinden tam olarak yararlanmak için, WallMote Quad'ınızın Z-Wave ağında iletişim kurmak için güvenli/şifreli mesaj kullanan bir güvenlik cihazı olmasını isteyebilirsiniz, bu nedenle WallMote Quad'ın bir güvenlik cihazı olarak kullanılabilmesi için güvenlik özellikli bir denetleyici/ağ geçidi gereklidir. Güvenlik denetleyiciniz/ağ geçidiniz ağ eklemeyi başlattığında WallMote Quad'ın Eylem Düğmesine 1 saniye içinde 2 kez basmanız gerekir. Mavi LED 2 saniye boyunca yanacak ve ardından turuncu LED, eklemenin başarılı olduğunu belirtmek için 10 dakika boyunca hızlı bir şekilde yanıp sönecektir (WallMote Quad birincil Denetleyiciden Artık Bilgi Yok Uyarısı almazsa).

Gelişmiş Parametre Yapılandırmaları

Tüm ağ geçitleri Z-Wave cihazlarınızı daha fazla yapılandırmanıza izin vermez, ancak ağ geçidinizin buna izin vermesi durumunda, WallMote Quad'ın beğeninize göre daha fazla yapılandırmanıza olanak tanıyan bazı parametre yapılandırmaları mevcuttur.

Dokunma sesi
Bu, algılama alanına bastığınızda veya dokunduğunuzda ses efektlerini etkinleştirir veya devre dışı bırakır. Varsayılan olarak, bu etkindir.

Parametre 1 [1 bayt]
0: Devre Dışı
1: Etkin

Not: Ayrıca Eylem Düğmesine 12 saniye boyunca basılı tutarak (buzzer bir kez çalar ve kırmızı LED hızlı bir şekilde yanıp söner) ve ardından bırakarak ses efektlerini etkinleştirebilir veya devre dışı bırakabilirsiniz.

Dokunma titreşimi
Bu, algılama alanına bastığınızda veya dokunduğunuzda titreşim efektlerini etkinleştirir veya devre dışı bırakır. Varsayılan olarak, bu etkindir.

Parametre 2 [1 bayt]
0: Devre Dışı
1: Etkin

Not: Ayrıca Eylem Düğmesine 17 saniye boyunca basılı tutarak (buzzer bir kez çalar ve kırmızı LED sabit yanar) ve ardından bırakarak titreşim efektlerini etkinleştirebilir veya devre dışı bırakabilirsiniz.

Kontrol düğmelerinin ilişkilendirme tablosu

WallMote Quad 9 ilişkilendirme grubunu destekler, tüm kontrol düğmeleri birincil denetleyiciye/ağ geçidine (1. ilişkilendirme grubunda) Merkezi Sahne Bildirimleri göndererek yapılandırılmış sahneleri etkinleştirebilir. Her kontrol düğmesi ayrıca diğer ilişkilendirme gruplarındaki cihazları kontrol etmek için kontrol komutları gönderebilir, aşağıdaki tabloya bakın:

Düğme alanını kaydırarak Dimmer kontrolü

WallMote Quad ayrıca kaydırma kontrolünü de destekler, parametre 4 3'e ayarlandığında, dimmer cihazını kontrol etmek için düğme alanında yukarı veya aşağı kaydırabilirsiniz.

Kaydırma yönü

WallMote Quad'ınızın pili

WallMote Quad'ınız, pili azaldığında şarj etmenize olanak tanıyan dahili bir şarj edilebilir lityum pile sahiptir. Şarj cihazının çıkışı, çıkış DC 5V/1A spesifikasyonuna sahip bir mikro USB terminali olmalıdır. WallMote Quad şarj durumundayken, turuncu LED yanacaktır. Turuncu LED sönükse ve yeşil LED yanmaya devam ederse, pil şarjının tamamlandığını gösterir. Not: WallMote'un pili azaldığında, kontrol düğmelerine dokunduğunuzda turuncu LED'in yanıp söndüğünü göreceksiniz. Aksi takdirde, düğmelere dokunulduğunda mavi LED yanıp sönüyorsa, bu pilin normal seviyede olduğu anlamına gelir.

WallMote Quad'ınızı sıfırlama

Herhangi bir aşamada, birincil denetleyiciniz kayıpsa veya çalışmıyorsa, WallMote Quad'ınızın tüm ayarlarını fabrika varsayılanlarına sıfırlamak isteyebilirsiniz. Bunu yapmak için aşağıdaki adımları izleyin:

1. Eylem düğmesini basılı tutun (20 saniye).
2. LED, başarılı bir fabrika sıfırlamasını belirtmek için 2 saniye boyunca sabit bir yeşil LED olana kadar yeşil, mor ve ardından kırmızı arasında hızla yanıp sönmelidir.
3. Eylem Düğmesini bırakın.

Teknik Özellikler

Model numarası: ZW130.
Güç kaynağı: Şarj edilebilir lityum pil, 3,7 V, 640mAh.
Pil şarj cihazı girişi: Mikro USB bağlantı noktası, DC 5V±0,5V, maks. 1A.
Çalışma sıcaklığı: 0°C ila 40°C.
Bağıl nem: %8 ila %80.
Çalışma mesafesi: Dış mekanda 394 feet/120 metreye kadar.

Z-Wave ve Z-Wave Plus , Sigma Designs ve bağlı kuruluşlarının Amerika Birleşik Devletleri ve diğer ülkelerdeki tescilli ticari markalarıdır.

www.aeotec.com
