Manualul și recenzia video AEOTEC WallMote Quad

Prezentarea generală a dispozitivului

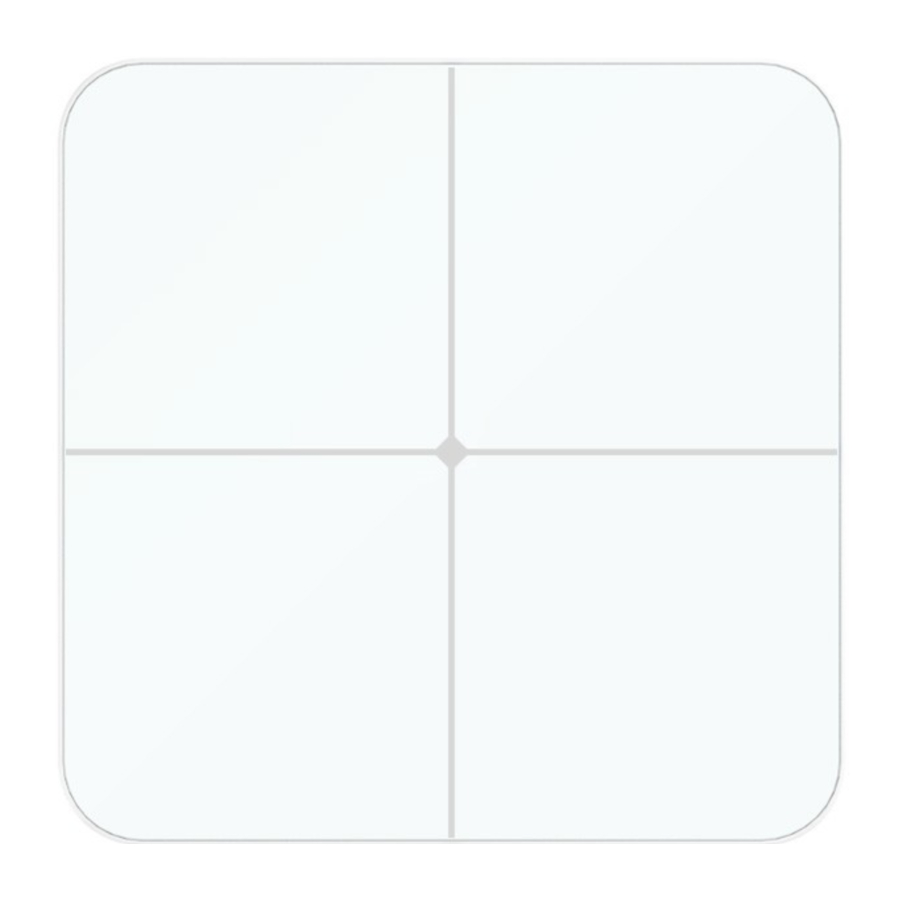

Aeotec WallMote Quad este un controler inteligent Z-Wave montat pe perete. Are 4 butoane tactile cu care puteți controla cu ușurință dispozitivele Z-Wave din rețeaua dvs. de acasă prin atingere, apăsare lungă sau glisare a zonelor butoanelor.
Suprafața sa are un LED RGB pentru a indica acțiunile butoanelor, însoțit și de un bip tactil și vibrații.

WallMote Quad este, de asemenea, un dispozitiv de securitate Z-Wave și acceptă funcția Over The Air (OTA) pentru actualizarea firmware-ului produselor.

Acest produs a fost testat și certificat pe deplin pentru a funcționa cu Z-Wave de către Z-Wave Alliance. Este creat folosind Z-Wave Plus, cea mai recentă versiune de dispozitiv a Z-Wave. Ca atare, dacă produsul nu funcționează cu gateway-ul dvs., asigurați-vă că verificați cu producătorul gateway-ului dvs. dacă au integrat acest dispozitiv cu gateway-ul lor pentru funcționare completă.

1. WallMote Quad
2. Placă de montare spate
3. Bandă dublu adezivă
4. Cablu Micro USB

Unitatea principală (față)
Unitatea principală (spate)
Placă de montare spate

Începere rapidă

Instalare

1. Selectarea unui loc sau perete în casa dvs. pentru a fixa placa de montare spate a WallMote Quad.
2. Folosind banda dublu adezivă, ștergeți cele două suprafețe cu o cârpă umedă pentru a îndepărta orice ulei sau praf. Când suprafața s-a uscat complet, dezlipiți o parte a benzii și atașați-o la secțiunea corespunzătoare de pe partea din spate a plăcii de montare spate.


Adăugarea WallMote Quad la rețeaua dvs. Z-Wave

Cu plăcile de montare pregătite pentru a ține fiecare componentă a WallMote Quad, este timpul să îl adăugați la rețeaua dvs. Z-Wave.

1. Lăsați controlerul/gateway-ul primar Z-Wave să intre în modul de asociere/includere.
2. Luați WallMote Quad lângă controlerul primar.
   Apăsați o dată butonul de acțiune de pe WallMote Quad, LED-ul va clipi cu culoare verde.
3. Dacă WallMote Quad a fost adăugat cu succes la rețeaua dvs. Z-Wave, LED-ul său verde va fi aprins continuu timp de 2 secunde și apoi se va stinge. Dacă adăugarea nu a avut succes și LED-ul roșu va fi aprins continuu timp de 2 secunde și apoi se va stinge, repetați pașii de mai sus.

Acum că WallMote Quad funcționează ca parte a casei dvs. inteligente, veți putea să îl configurați din software-ul de control al casei sau din aplicația de pe telefon. Vă rugăm să consultați ghidul de utilizare al software-ului dvs. pentru instrucțiuni precise despre configurarea WallMote Quad în funcție de nevoile dvs.

Atașați WallMote Quad la placa de montare spate

Cu WallMote Quad adăugat la rețeaua Z-Wave. Acum este timpul să introduceți unitatea principală în placa de montare spate corespunzătoare.
Puneți unitatea principală în direcția stânga-sus pe montarea spate, apoi împingeți WallMote Quad în placa de montare spate, WallMote Quad va fi atras de magneții de pe placa de montare spate, așa cum arată figura de mai jos.

Avansat

Trimiteți o notificare de trezire

Pentru a trimite WallMote Quad noi comenzi de configurare de la controlerul sau gateway-ul Z-Wave, acesta va trebui trezit.

Scoateți unitatea WallMote Quad de pe placa de montare spate, apăsați și mențineți apăsat butonul de acțiune timp de 3 secunde (buzzer-ul va ciripi o dată și LED-ul portocaliu va fi aprins) pe partea din spate a unității WallMote Quad și apoi eliberați-l. Aceasta va declanșa și va trimite o comandă de notificare de trezire către controlerul/gateway-ul dvs., apoi WallMote Quad se va trezi timp de 10 minute și LED-ul portocaliu va clipi rapid în timp ce este treaz (dacă WallMote Quad nu primește Wake Up No More Info de la controlerul primar).

Eliminarea WallMote Quad din rețeaua Z-Wave

WallMote Quad poate fi eliminat din rețeaua Z-Wave în orice moment. Va trebui să utilizați controlerul/gateway-ul principal al rețelei Z-Wave. Pentru a face acest lucru, vă rugăm să consultați partea din manualele respective care vă spune cum să eliminați dispozitivele din rețea.

1. Puneți controlerul primar în modul de eliminare a dispozitivului.
2. Deblocați WallMote Quad de pe placa de montare spate și luați unitatea WallMote Quad lângă controlerul primar.
3. Apăsați butonul de acțiune de pe WallMote Quad.
4. Dacă WallMote Quad este eliminat cu succes din rețeaua Z-Wave, LED-ul va deveni un gradient colorat timp de câteva secunde și apoi se va stinge. Dacă eliminarea nu a avut succes, LED-ul roșu va fi aprins continuu timp de 2 secunde și apoi se va stinge, repetați pașii de mai sus.

Funcții avansate

Funcția de securitate sau non-securitate a WallMote Quad în rețeaua Z-wave

Includerea WallMote Quad ca dispozitiv non-securizat:
Dacă doriți WallMote Quad ca dispozitiv non-securizat în rețeaua dvs. Z-wave, trebuie doar să apăsați o dată butonul de acțiune de pe WallMote Quad atunci când utilizați un controler/gateway pentru a-l adăuga/include. LED-ul verde va fi aprins timp de 2 secunde și apoi LED-ul portocaliu va clipi rapid timp de 10 minute (dacă WallMote Quad nu primește comanda Wake Up No More Info de la controlerul primar) pentru a indica faptul că includerea a avut succes.

Includerea WallMote Quad ca dispozitiv securizat:
Pentru a profita la maximum de toate funcționalitățile WallMote Quad, este posibil să doriți ca WallMote Quad să fie un dispozitiv de securitate care utilizează mesaje securizate/criptate pentru a comunica în rețeaua Z-wave, astfel încât este necesar un controler/gateway compatibil cu securitatea pentru ca WallMote Quad să fie utilizat ca dispozitiv de securitate. Trebuie să apăsați butonul de acțiune al WallMote Quad de 2 ori în decurs de 1 secundă atunci când controlerul/gateway-ul dvs. de securitate începe includerea în rețea. LED-ul albastru va fi aprins timp de 2 secunde și apoi LED-ul portocaliu va clipi rapid timp de 10 minute (dacă WallMote Quad nu primește comanda Wake Up No More Info de la controlerul primar) pentru a indica faptul că includerea a avut succes.

Configurații avansate ale parametrilor

Nu toate gateway-urile vă vor permite să configurați în continuare dispozitivele Z-Wave, dar în cazul în care gateway-ul dvs. permite acest lucru, WallMote Quad are unele configurații de parametri disponibile care vă vor permite să îl configurați în continuare după bunul plac.

Bip tactil
Aceasta va activa sau dezactiva efectele sonore atunci când apăsați sau atingeți zona de detectare. În mod implicit, aceasta este activată.

Parametru 1 [1 byte]
0: Dezactivare
1: Activare

Notă: Puteți, de asemenea, să activați sau să dezactivați efectele sonore apăsând și menținând apăsat butonul de acțiune timp de 12 secunde (buzzer-ul va ciripi o dată și LED-ul roșu va clipi rapid) și apoi eliberați.

Vibrație tactilă
Aceasta va activa sau dezactiva efectele de vibrație atunci când apăsați sau atingeți zona de detectare. În mod implicit, aceasta este activată.

Parametru 2 [1 byte]
0: Dezactivare
1: Activare

Notă: Puteți, de asemenea, să activați sau să dezactivați efectele de vibrație apăsând și menținând apăsat butonul de acțiune timp de 17 secunde (buzzer-ul va ciripi o dată și LED-ul roșu va fi aprins continuu) și apoi eliberați.

Tabelul de asociere al butoanelor de control

WallMote Quad acceptă 9 grupuri de asociere, toate butoanele de control pot activa scenele configurate prin trimiterea notificărilor centrale de scenă către controlerul/gateway-ul primar (în grupul de asociere 1). Fiecare buton de control poate trimite, de asemenea, comenzile de control pentru a controla dispozitivele din celelalte grupuri de asociere, consultați tabelul de mai jos:

Control dimmer prin glisarea zonei butonului

WallMote Quad acceptă, de asemenea, controlul prin glisare, atunci când parametrul 4 este setat la 3, puteți glisa în sus sau în jos pe zona butonului pentru a controla dispozitivul dimmer.

Direcția de glisare

Bateria WallMote Quad

WallMote Quad are o baterie internă reîncărcabilă cu litiu care vă va permite să o încărcați atunci când bateria este descărcată. Ieșirea încărcătorului ar trebui să fie un terminal micro USB cu specificația de ieșire DC 5V/1A. Când WallMote Quad este în stare de încărcare, LED-ul portocaliu va fi aprins. Dacă LED-ul portocaliu este stins și LED-ul verde rămâne aprins, atunci indică faptul că încărcarea bateriei este completă. Notă: Când bateria WallMote este descărcată, veți vedea că LED-ul portocaliu va clipi când atingeți butoanele de control. În caz contrar, dacă LED-ul albastru clipește când atingeți butoanele, înseamnă că bateria este la un nivel normal.

Resetarea WallMote Quad

Dacă, la un moment dat, controlerul primar lipsește sau este inoperabil, este posibil să doriți să resetați toate setările WallMote Quad la valorile implicite din fabrică. Pentru a face acest lucru, urmați pașii de mai jos:

1. Apăsați și mențineți apăsat butonul de acțiune (20 de secunde).
2. LED-ul ar trebui să clipească între verde, violet, apoi roșu, care va clipi rapid până când un LED verde devine aprins continuu timp de 2 secunde pentru a indica o resetare reușită la valorile implicite din fabrică.
3. Eliberați butonul de acțiune.

Specificații tehnice

Număr model: ZW130.
Alimentare: Baterie reîncărcabilă cu litiu, 3,7 V, 640mAh.
Intrare încărcător baterie: Port Micro USB, DC 5V±0,5V, max 1A.
Temperatură de funcționare: 0°C până la 40°C.
Umiditate relativă: 8% până la 80%.
Distanța de funcționare: Până la 394 picioare/120 metri în aer liber.

Z-Wave și Z-Wave Plus sunt mărci comerciale înregistrate ale Sigma Designs și ale filialelor sale în Statele Unite și în alte țări

www.aeotec.com
