Prehľad zariadenia

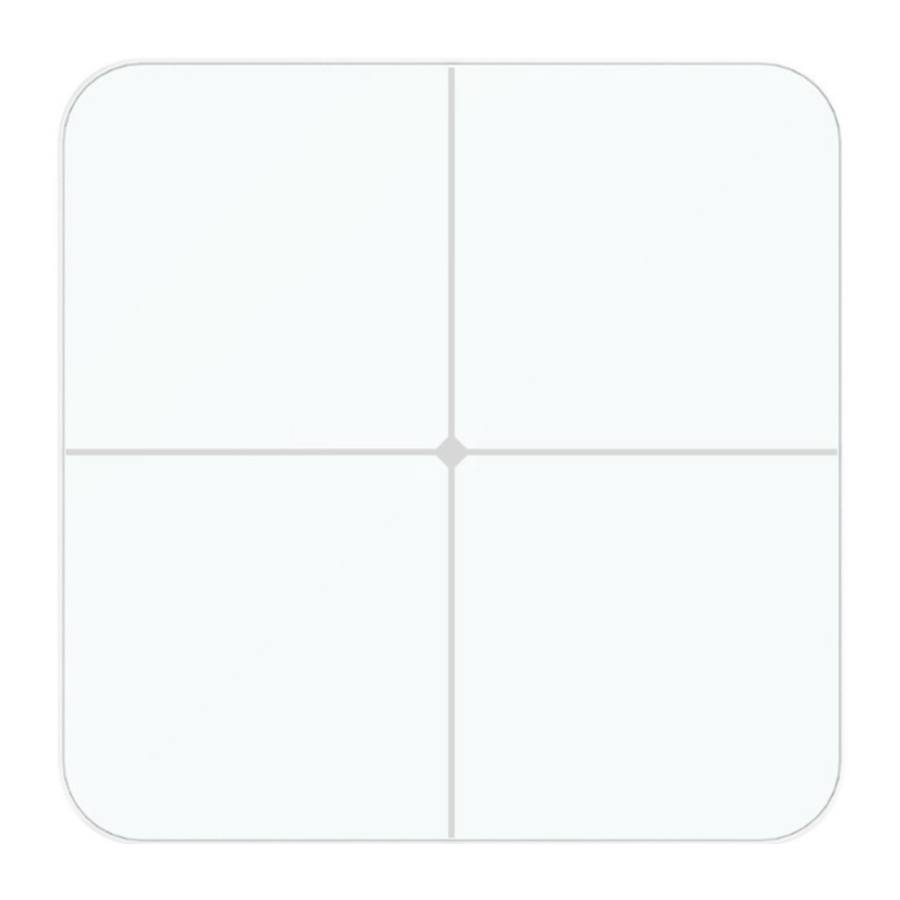

Aeotec WallMote Quad je inteligentný Z-Wave diaľkový ovládač, ktorý sa montuje na stenu. Má 4 dotykové tlačidlá, pomocou ktorých môžete jednoducho ovládať zariadenia Z-Wave vo vašej domácej sieti dotykom, dlhým stlačením alebo posúvaním po oblastiach tlačidiel.
Jeho povrch má RGB LED diódu, ktorá indikuje akcie tlačidiel, sprevádzané dotykovým pípnutím a vibráciami.

WallMote Quad je tiež bezpečnostné zariadenie Z-Wave a podporuje funkciu Over The Air (OTA) pre upgrade firmvéru produktov.

Tento produkt bol plne testovaný a certifikovaný pre prácu so Z-Wave alianciou. Je vytvorený pomocou Z-Wave Plus, najnovšej verzie zariadenia Z-Wave. Ak produkt nefunguje s vašou bránou, uistite sa, že ste sa informovali u výrobcu brány, či toto zariadenie integrovali do svojej brány pre plnú funkčnosť.

1. WallMote Quad
2. Zadná montážna doska
3. Obojstranná lepiaca páska
4. Micro USB kábel

Hlavná jednotka (predná strana)
Hlavná jednotka (zadná strana)
Zadná montážna doska

Rýchly štart

Inštalácia

1. Výber miesta alebo steny vo vašej domácnosti na pripevnenie zadnej montážnej dosky WallMote Quad.
2. Pomocou obojstrannej lepiacej pásky očistite oba povrchy vlhkou handričkou od oleja alebo prachu. Keď povrch úplne vyschne, odlepte jednu stranu pásky a pripevnite ju na príslušnú časť na zadnej strane zadnej montážnej dosky.


Pridanie vášho WallMote Quad do vašej siete Z-Wave

Keď sú vaše montážne dosky pripravené na uchytenie každého komponentu vášho WallMote Quad, je čas pridať ho do vašej siete Z-Wave.

1. Nechajte svoj primárny ovládač/bránu Z-Wave vstúpiť do režimu párovania/
2. inklúzie.
3. Vezmite svoj WallMote Quad blízko k vášmu primárnemu ovládaču.
   Raz stlačte akčné tlačidlo na vašom WallMote Quad, LED dióda bude blikať zelenou farbou.
4. Ak bol váš WallMote Quad úspešne pridaný do vašej siete Z-Wave, jeho zelená LED dióda bude svietiť nepretržite 2 sekundy a potom zhasne. Ak bolo pridanie neúspešné a červená LED dióda bude svietiť nepretržite 2 sekundy a potom zhasne, zopakujte vyššie uvedené kroky.

Keď váš WallMote Quad teraz funguje ako súčasť vašej inteligentnej domácnosti, budete ho môcť konfigurovať z vášho softvéru na ovládanie domácnosti alebo z aplikácie v telefóne. Presné pokyny na konfiguráciu WallMote Quad podľa vašich potrieb nájdete v používateľskej príručke vášho softvéru.

Pripojte svoj WallMote Quad k jeho zadnej montážnej doske

Keď je váš WallMote Quad pridaný do siete Z-Wave. Teraz je čas vložiť hlavnú jednotku do príslušnej zadnej montážnej dosky.
Umiestnite hlavnú jednotku v ľavom hornom smere na zadnú montáž a potom zatlačte WallMote Quad do zadnej montážnej dosky, WallMote Quad bude priťahovaný magnetmi na zadnej montážnej doske, ako ukazuje obrázok nižšie.

Pokročilé

Odoslanie upozornenia na prebudenie

Aby ste mohli posielať nové konfiguračné príkazy do vášho WallMote Quad z vášho ovládača alebo brány Z-Wave, bude potrebné ho prebudiť.

Odstráňte jednotku WallMote Quad z jej zadnej montážnej dosky, stlačte a podržte akčné tlačidlo na 3 sekundy (bzučiak raz pípne a oranžová LED dióda sa rozsvieti) na zadnej strane jednotky WallMote Quad a potom ho uvoľnite. Tým sa spustí a odošle príkaz na upozornenie na prebudenie do vášho ovládača/brány, potom sa váš WallMote Quad prebudí na 10 minút a oranžová LED dióda bude rýchlo blikať, kým je prebudený (ak WallMote Quad neprijme Wake Up No More Info od primárneho ovládača).

Odstránenie vášho WallMote Quad zo siete Z-Wave

Váš WallMote Quad je možné kedykoľvek odstrániť z vašej siete Z-Wave. Budete musieť použiť hlavný ovládač/bránu vašej siete Z-Wave. Ak to chcete urobiť, pozrite si časť ich príslušných manuálov, ktorá vám povie, ako odstrániť zariadenia z vašej siete.

1. Prepnutie primárneho ovládača do režimu odstraňovania zariadenia.
2. Odomknite svoj WallMote Quad zo zadnej montážnej dosky a vezmite jednotku WallMote Quad blízko k vášmu primárnemu ovládaču.
3. Stlačte akčné tlačidlo na vašom WallMote Quad.
4. Ak bol váš WallMote Quad úspešne odstránený zo siete Z-Wave, LED dióda sa na niekoľko sekúnd zmení na farebný gradient a potom sa vypne. Ak bolo odstránenie neúspešné, červená LED dióda bude svietiť nepretržite 2 sekundy a potom sa vypne, zopakujte vyššie uvedené kroky.

Pokročilé funkcie

Funkcia zabezpečenia alebo nezabezpečenia vášho WallMote Quad v sieti Z-Wave

Zahrnutie WallMote Quad ako nezabezpečeného zariadenia:
Ak chcete, aby bol váš WallMote Quad v sieti Z-Wave ako nezabezpečené zariadenie, stačí raz stlačiť akčné tlačidlo na WallMote Quad, keď používate ovládač/bránu na jeho pridanie/zahrnutie. Zelená LED dióda bude svietiť 2 sekundy a potom bude oranžová LED dióda rýchlo blikať 10 minút (ak WallMote Quad neprijme príkaz Wake Up No More Info od primárneho ovládača), čo znamená, že zahrnutie bolo úspešné.

Zahrnutie WallMote Quad ako zabezpečeného zariadenia:
Aby ste mohli plne využívať všetky funkcie WallMote Quad, možno budete chcieť, aby bol váš WallMote Quad zabezpečeným zariadením, ktoré používa zabezpečenú/šifrovanú správu na komunikáciu v sieti Z-Wave, takže na použitie WallMote Quad ako zabezpečeného zariadenia je potrebný ovládač/brána s podporou zabezpečenia. Keď váš zabezpečený ovládač/brána spustí zahrnutie do siete, musíte 2-krát stlačiť akčné tlačidlo WallMote Quad v priebehu 1 sekundy. Modrá LED dióda bude svietiť 2 sekundy a potom bude oranžová LED dióda rýchlo blikať 10 minút (ak WallMote Quad neprijme príkaz Wake Up No More Info od primárneho ovládača), čo znamená, že zahrnutie bolo úspešné.

Pokročilé konfigurácie parametrov

Nie všetky brány vám umožnia ďalej konfigurovať vaše zariadenia Z-Wave, ale v prípade, že to vaša brána umožňuje, WallMote Quad má k dispozícii niektoré konfigurácie parametrov, ktoré vám umožnia ďalej ho konfigurovať podľa vašich predstáv.

Dotykové pípnutie
Týmto sa povolia alebo zakážu zvukové efekty pri stlačení alebo dotyku snímacej oblasti. Predvolene je táto možnosť povolená.

Parameter 1 [1 byte]
0: Zakázať
1: Povoliť

Poznámka: Zvukové efekty môžete povoliť alebo zakázať aj stlačením a podržaním akčného tlačidla na 12 sekúnd (bzučiak raz pípne a červená LED dióda bude rýchlo blikať) a potom ho uvoľnite.

Dotyková vibrácia
Týmto sa povolia alebo zakážu vibračné efekty pri stlačení alebo dotyku snímacej oblasti. Predvolene je táto možnosť povolená.

Parameter 2 [1 byte]
0: Zakázať
1: Povoliť

Poznámka: Vibračné efekty môžete povoliť alebo zakázať aj stlačením a podržaním akčného tlačidla na 17 sekúnd (bzučiak raz pípne a červená LED dióda bude svietiť nepretržite) a potom ho uvoľnite.

Asociačná tabuľka ovládacích tlačidiel

WallMote Quad podporuje 9 asociačných skupín, všetky ovládacie tlačidlá môžu aktivovať nakonfigurované scény odoslaním upozornení na centrálnu scénu do primárneho ovládača/brány (v asociačnej skupine 1). Každé ovládacie tlačidlo môže tiež odosielať ovládacie príkazy na ovládanie zariadení v iných asociačných skupinách, pozrite si tabuľku nižšie:

Ovládanie stmievača posúvaním po oblasti tlačidla

WallMote Quad tiež podporuje posuvné ovládanie, keď je parameter 4 nastavený na 3, môžete posúvať nahor alebo nadol po oblasti tlačidla na ovládanie zariadenia stmievača.

Smer posúvania

Batéria vášho WallMote Quad

Váš WallMote Quad má internú nabíjateľnú lítiovú batériu, ktorá vám umožní ju nabíjať, keď je batéria takmer vybitá. Výstup nabíjačky by mal byť micro USB konektor so špecifikáciou výstupu DC 5V/1A. Keď je WallMote Quad v stave nabíjania, oranžová LED dióda bude svietiť. Ak oranžová LED dióda nesvieti a zelená LED dióda zostáva svietiť, znamená to, že nabíjanie batérie je dokončené. Poznámka: Keď je batéria WallMote takmer vybitá, uvidíte, že oranžová LED dióda bude blikať, keď sa dotknete ovládacích tlačidiel. V opačnom prípade, ak pri dotyku tlačidiel bliká modrá LED dióda, znamená to, že batéria je na normálnej úrovni.

Resetovanie vášho WallMote Quad

Ak v určitej fáze chýba váš primárny ovládač alebo je nefunkčný, možno budete chcieť resetovať všetky nastavenia vášho WallMote Quad na výrobné nastavenia. Ak to chcete urobiť, postupujte podľa krokov uvedených nižšie:

1. Stlačte a podržte akčné tlačidlo (20 sekúnd).
2. LED dióda by mala blikať medzi zelenou, fialovou a potom červenou, ktorá bude rýchlo blikať, kým sa zelená LED dióda nerozsvieti na 2 sekundy, čo znamená úspešné obnovenie výrobných nastavení.
3. Uvoľnite akčné tlačidlo.

Technické špecifikácie

Číslo modelu: ZW130.
Napájanie: Nabíjateľná lítiová batéria, 3,7 V, 640 mAh.
Vstup nabíjačky batérie: Micro USB port, DC 5V±0,5V, max 1A.
Prevádzková teplota: 0°C až 40°C.
Relatívna vlhkosť: 8 % až 80 %.
Prevádzková vzdialenosť: Do 394 stôp/120 metrov vonku.

Z-Wave a Z-Wave Plus sú registrované ochranné známky spoločnosti Sigma Designs a jej dcérskych spoločností v Spojených štátoch a iných krajinách

www.aeotec.com

Referencie
