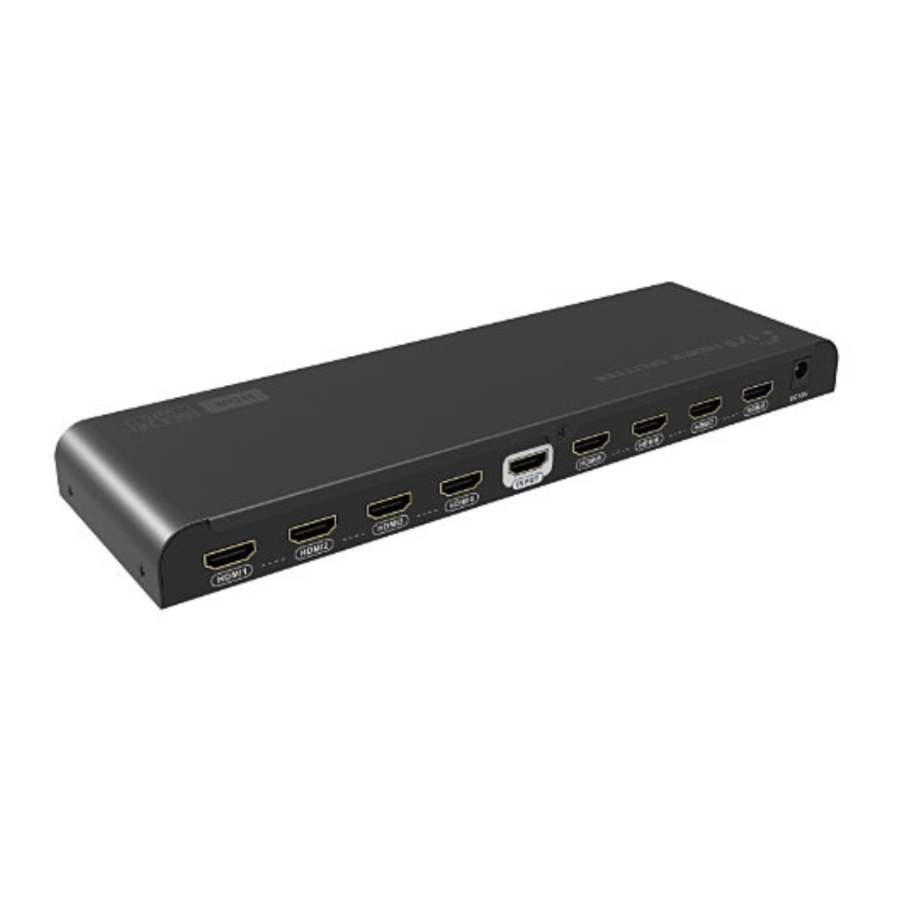

Εγχειρίδιο διακλαδωτή HDMI SyncAV SSAV-1X8HDMI - 1x8
Σημαντικό
- Χρησιμοποιήστε μόνο τροφοδοτικό DC 12V. Βεβαιωθείτε ότι η προδιαγραφή ταιριάζει εάν χρησιμοποιείτε προσαρμογείς DC τρίτων κατασκευαστών.
- Τοποθετήστε το προϊόν σε ξηρό και αεριζόμενο μέρος για φυσική απαγωγή θερμότητας.
- Κρατήστε το προϊόν μακριά από ισχυρό στατικό και μαγνητικό περιβάλλον.
Εισαγωγή
Ο διακλαδωτής HDMI 1x8 διανέμει 1 πηγή HDMI σε 8 οθόνες HDMI ταυτόχρονα. Εφαρμόστε για STB, DVD, Media Player, Laptop, D-VHS και άλλες συσκευές HD-Player. Είναι συμβατός με HDMI 3D και 4Kx2K.
Χαρακτηριστικά
- Διανείμετε 1 πηγή HDMI σε 8 οθόνες HDMI
- Υποστήριξη ανάλυσης ultra HD 4K×2K@60Hz
- Υποστήριξη HDMI 3D
- Υποστήριξη YUV 4:4:4
- Υποστήριξη HDR
- Συμβατό με HDMI 2.0 και HDCP2.2
- Χαμηλή κατανάλωση ενέργειας
- Άμεση χρήση (Plug and play)
- Υποστήριξη διαμόρφωσης της ανάλυσης βίντεο αυτόματα σύμφωνα με τις δυνατότητες κάθε συνδεδεμένης οθόνης, επιτρέπει ταυτόχρονες μικτές εξόδους οθόνης 4K και 1080P

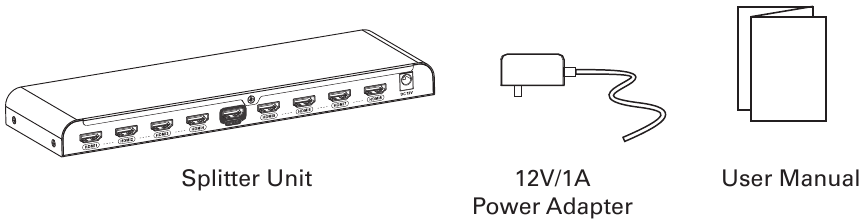

Τι περιλαμβάνεται στο κουτί
Απαίτηση εγκατάστασης
- Πηγή: Πηγή βίντεο HDMI, όπως DVD, PS3, STB, PC, κ.λπ.
- Οθόνη: HDTV, προβολέας ή άλλη οθόνη με θύρα HDMI
- Καλώδιο: Υψηλής ποιότητας καλώδιο HDMI (μπορεί να υποστηρίξει 4Kx2K)

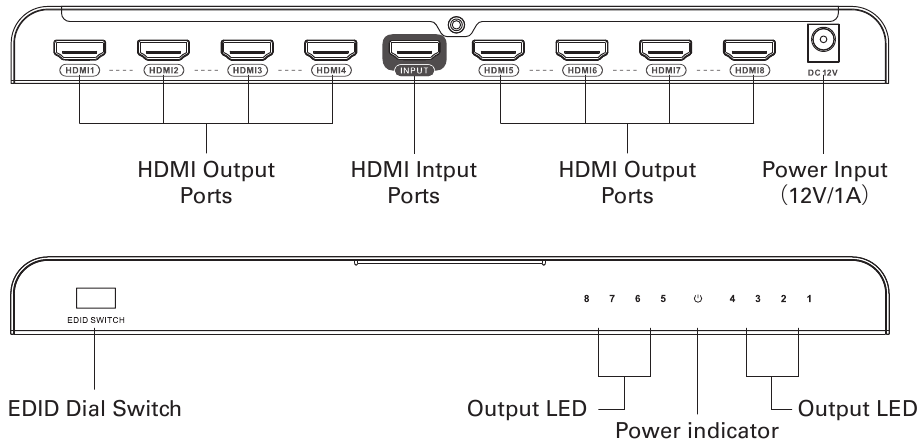

Προδιαγραφή διεπαφής
Εγκατάσταση

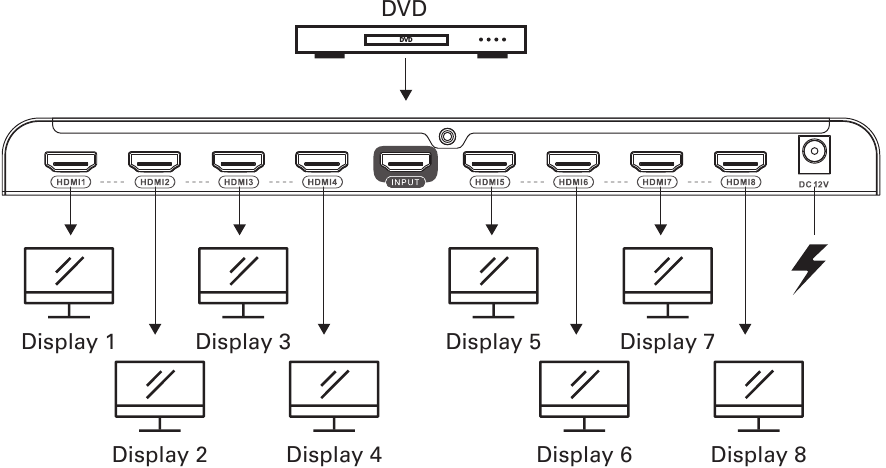

Σύνδεση
- Συνδέστε τη θύρα εξόδου πηγής βίντεο HDMI στη θύρα εισόδου του διακλαδωτή με καλώδιο HDMI
- Συνδέστε τη θύρα εξόδου του διακλαδωτή στην οθόνη HDMI με καλώδιο HDMI
- Ρυθμίστε την είσοδο TV στο σωστό κανάλι HDMI
- Ενεργοποιήστε τον διακλαδωτή (η ενδεικτική λυχνία λειτουργίας LED θα ανάψει)
Λειτουργία
- Πριν από την έξοδο σήματος HDMI, ο διακλαδωτής θα διαβάσει τις πληροφορίες EDID των συνδεδεμένων τηλεοράσεων και θα τις στείλει πίσω στο τμήμα πηγής HDMI για να καθορίσει τη λειτουργία εξόδου
- Η ενδεικτική λυχνία LED δείχνει την κατάσταση λειτουργίας
- Ο διακλαδωτής είναι ενσωματωμένος σε 16 είδη EDID που μπορούν να επιλεγούν με 4 κωδικούς διακόπτη, που αντιστοιχούν ως εξής
Διακόπτης προς τα πάνω για "1"
Διακόπτης προς τα κάτω για "0"
| Κατάσταση διακόπτη | 1 | 2 | 3 | 4 | Πληροφορίες EDID |
| 0 | 0 | 0 | 0 | 4k@60Hz 2CH | |
| 1 | 0 | 0 | 0 | 4k@60Hz 7.1CH | |
| 0 | 1 | 0 | 0 | 4k@30Hz 2CH | |
| 1 | 1 | 0 | 0 | 4k@30Hz 7.1CH | |
| 0 | 0 | 1 | 0 | 1080p@60Hz 2CH | |
| 1 | 0 | 1 | 0 | 1080p@60Hz 7.1CH | |
| 0 | 1 | 1 | 0 | 1080i@60Hz 2CH | |
| 1 | 1 | 1 | 0 | 1080i@60Hz 7.1CH | |
| 0 | 0 | 0 | 1 | 1080p@50Hz 2CH | |
| 1 | 0 | 0 | 1 | 1080p@50Hz 7.1CH | |
| 0 | 1 | 0 | 1 | 4K@30Hz HDR | |
| 1 | 1 | 0 | 1 | 4K@60Hz HDR | |
| 0 | 0 | 1 | 1 | Copy once (Αντιγραφή μία φορά) | |
| 1 | 0 | 1 | 1 | MIX1 | |
| 0 | 1 | 1 | 1 | MIX2 | |
| 1 | 1 | 1 | 1 | MIX3 |
[ΣΗΜΕΙΩΣ]
Copy Once (Αντιγραφή μία φορά): Διαβάστε το EDID μόνο της πρώτης συνδεδεμένης εξόδου
MIX1: Χαμηλότερη μορφή ήχου και χαμηλότερη μορφή βίντεο
MIX2: Υψηλότερη μορφή ήχου και σύνθεση υποβάθμισης κλίμακας βίντεο
MIX3: Χαμηλότερη μορφή ήχου και σύνθεση υποβάθμισης κλίμακας βίντεο
Σύνθεση υποβάθμισης κλίμακας: Μόνο το σήμα HDMI 4K@60Hz (YCbCr4:4:4 ή YCbCr4:2:0) θα υποβαθμιστεί σε 1080P@60Hz
Συχνές ερωτήσεις
Δεν υπάρχει έξοδος εικόνας
- Ελέγξτε την τροφοδοσία του διακλαδωτή, βεβαιωθείτε ότι η λυχνία λειτουργίας είναι αναμμένη.
- Ελέγξτε αν τα καλώδια HDMI είναι καλά συνδεδεμένα.
- Ελέγξτε και βεβαιωθείτε ότι η τηλεόραση έχει ρυθμιστεί στο σωστό κανάλι.
- Ενώ είστε συνδεδεμένοι με υπολογιστή ή φορητό υπολογιστή μέσω HDMI, βεβαιωθείτε ότι η λειτουργία εξόδου είναι κατοπτρική ή εκτεταμένη.
Η οθόνη είναι ασταθής, πιτσιλίσματα, νιφάδες χιονιού ή ο ήχος κολλάει
- Ελέγξτε και βεβαιωθείτε ότι όλες οι συνδέσεις είναι καλές και σωστές.
- Προσπαθήστε να συνδέσετε απευθείας την πηγή HDMI στην οθόνη, εάν είναι το ίδιο, αλλάξτε τη συσκευή πηγής.
- Χρησιμοποιήστε καλώδιο HDMI υψηλής ποιότητας για μετάδοση σήματος UHD 4K×2K@60Hz.
Προδιαγραφή
| Στοιχεία | Προδιαγραφές |
| Θύρες εισόδου | 1 x HDMI |
| Θύρες εξόδου | 8 x HDMI |
| Ενδεικτική λυχνία λειτουργίας LED | 1 x LED |
| Ενδεικτική λυχνία σήματος LED | 8 x LED |
| Έκδοση HDMI | Συμβατό με HDMI 1.4, HDMI 2.0 |
| Έκδοση HDCP | Συμβατό με HDCP 1.4, HDCP 2.2 |
| Ανάλυση HDMI | 480i/480p/576i/576p/720p/1080i/1080p/ 4K×2K@24/25/30/60Hz |
| Εύρος συχνοτήτων | 25MHz~600MHz |
| Μορφή βίντεο | Υποστήριξη βίντεο 3D και 4K×2K@30/60Hz ultra HD βίντεο |
| Σήμα TMDS εισόδου και εξόδου | 0.7~1.5Vp-p(TMDS) |
| Σήμα DDC εισόδου και εξόδου | 5Vp-p(TTL) |
| Ήχος | Υποστήριξη τυπικού ήχου και DSD (Direct Stream Digital) και HD(HBR) ήχου |
| HDR | Υποστήριξη |
| Θερμοκρασία λειτουργίας | 0ºC ~ 60ºC |
| Τροφοδοσία | DC12V/1A |
| Κατανάλωση ρεύματος | <8W |
| Διάσταση | 262mm(L)x81.6mm(W)x23.5mm(H) |
| Βάρος | 453g |
| Χρώμα | Μαύρο |
Αποποίηση ευθυνών
Τα προϊόντα, οι επωνυμίες και τα πρότυπα ενδέχεται να είναι σήματα κατατεθέντα των αντίστοιχων κατασκευαστών/προγραμματιστών τους. Τα ™ και ® ενδέχεται να παραλειφθούν στο εγχειρίδιο χρήστη.
Οποιεσδήποτε εικόνες στο εγχειρίδιο χρήστη είναι μόνο για αναφορά και ενδέχεται να διαφέρουν από τα φυσικά προϊόντα.
Διατηρούμε το δικαίωμα να κάνουμε αλλαγές χωρίς περαιτέρω ειδοποίηση σε ένα προϊόν ή σύστημα που περιγράφεται εδώ για να βελτιώσουμε την αξιοπιστία, τη λειτουργικότητα ή το σχεδιασμό.
