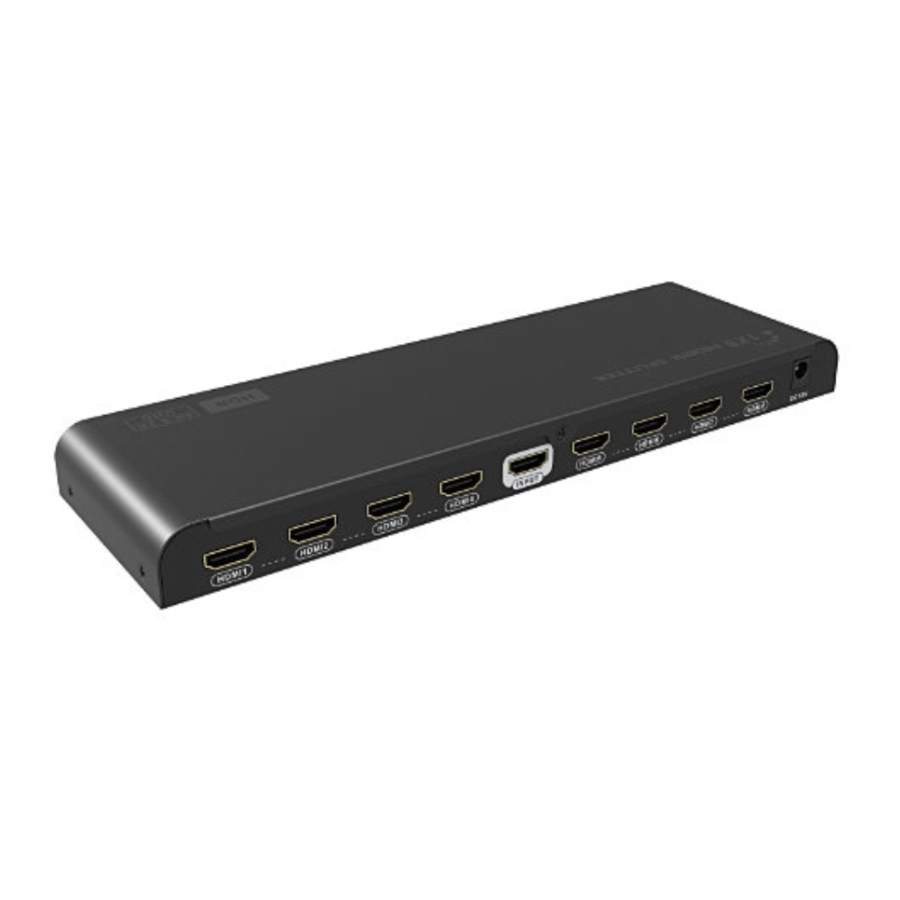

Manual del divisor HDMI 1x8 SyncAV SSAV-1X8HDMI

Contenido

Importante

  1. Utilice únicamente una fuente de alimentación de CC de 12 V. Asegúrese de que la especificación coincida si utiliza adaptadores de CC de terceros.
  2. Coloque el producto en un lugar seco y ventilado para una disipación normal del calor.
  3. Mantenga el producto alejado de entornos estáticos y magnéticos fuertes.

Introducción

El divisor HDMI 1x8 distribuye 1 fuente HDMI a 8 pantallas HDMI simultáneamente. Se aplica a STB, DVD, reproductores multimedia, ordenadores portátiles, D-VHS y otros dispositivos HD-Player. Es compatible con HDMI 3D y 4Kx2K.

Características

  1. Distribuye 1 fuente HDMI a 8 pantallas HDMI
  2. Admite resolución ultra HD 4K×2K@60Hz
  3. Admite HDMI 3D
  4. Admite YUV 4:4:4
  5. Admite HDR
  6. Cumple con HDMI 2.0 y HDCP2.2
  7. Bajo consumo de energía
  8. Plug and play (conectar y usar)
  9. Admite la configuración automática de la resolución de vídeo según las capacidades de cada monitor conectado, lo que permite salidas de pantalla mixtas simultáneas de 4K y 1080P

Qué hay en la caja

Requisitos de instalación

  1. Fuente: fuente de vídeo HDMI, como DVD, PS3, STB, PC, etc.
  2. Pantalla: HDTV, proyector u otra pantalla con puerto HDMI
  3. Cable: cable HDMI de alto estándar (que pueda admitir 4Kx2K)

Especificación de la interfaz

Especificación de la interfaz

Instalación

Conexión

Instalación - Conexión

  1. Conecte el puerto de salida de la fuente de vídeo HDMI al puerto de entrada del divisor mediante un cable HDMI
  2. Conecte el puerto de salida del divisor a la pantalla HDMI mediante un cable HDMI
  3. Configure la entrada de TV en el canal HDMI correcto
  4. Encienda el divisor (el LED indicador de encendido se iluminará)

Funcionamiento

  1. Antes de enviar la señal HDMI, el divisor leerá la información EDID de los televisores conectados y la enviará de vuelta a la parte de la fuente HDMI para que determine el modo de salida
  2. El LED indicador muestra el estado de funcionamiento
  3. El divisor tiene 16 tipos de EDID integrados que se pueden seleccionar mediante 4 códigos de conmutación, que corresponden a lo siguiente


Interruptor hacia arriba para "1"


Interruptor hacia abajo para "0"

Estado del interruptor 1 2 3 4 Información EDID
0 0 0 0 4k@60Hz 2CH
1 0 0 0 4k@60Hz 7.1CH
0 1 0 0 4k@30Hz 2CH
1 1 0 0 4k@30Hz 7.1CH
0 0 1 0 1080p@60Hz 2CH
1 0 1 0 1080p@60Hz 7.1CH
0 1 1 0 1080i@60Hz 2CH
1 1 1 0 1080i@60Hz 7.1CH
0 0 0 1 1080p@50Hz 2CH
1 0 0 1 1080p@50Hz 7.1CH
0 1 0 1 4K@30Hz HDR
1 1 0 1 4K@60Hz HDR
0 0 1 1 Copy once (copiar una vez)
1 0 1 1 MIX1
0 1 1 1 MIX2
1 1 1 1 MIX3

[NOTA]

Copy Once (copiar una vez): Lea el EDID de la primera salida conectada únicamente

MIX1: El formato más bajo de audio y el formato más bajo de vídeo
MIX2: El formato más alto de audio y la composición de reducción de escala de vídeo
MIX3: El formato más bajo de audio y la composición de reducción de escala de vídeo

Composición de reducción de escala: solo la señal HDMI 4K@60Hz (YCbCr4:4:4 o YCbCr4:2:0) se reducirá a 1080P@60Hz

Preguntas frecuentes

Sin salida de imagen

  1. Compruebe la fuente de alimentación del divisor, asegúrese de que la luz de encendido esté encendida.
  2. Compruebe si los cables HDMI están bien conectados.
  3. Compruebe y asegúrese de que el televisor se ha configurado en el canal correcto.
  4. Cuando esté conectado con un PC o portátil a través de HDMI, asegúrese de que el modo de salida sea espejo o extender.

La pantalla es inestable, aparece una pantalla de presentación, copos de nieve o el audio se atasca

  1. Compruebe y asegúrese de que todas las conexiones son buenas y correctas.
  2. Intente conectar directamente la fuente HDMI a la pantalla, si es lo mismo, cambie el dispositivo fuente.
  3. Utilice un cable HDMI de alta calidad para transmitir la señal UHD de 4K×2K@60Hz.

Especificación

Elementos Especificaciones
Puertos de entrada 1 x HDMI
Puertos de salida 8 x HDMI
LED indicador de encendido 1 x LED
LED indicador de señal 8 x LED
Versión de HDMI Compatible con HDMI 1.4, HDMI 2.0
Versión de HDCP Compatible con HDCP 1.4, HDCP 2.2
Resolución HDMI 480i/480p/576i/576p/720p/1080i/1080p/
4K×2K@24/25/30/60Hz
Rango de frecuencia 25MHz~600MHz
Formato de vídeo Admite vídeo 3D y
vídeo ultra HD de 4K×2K@30/60Hz
Señal TMDS de entrada y salida 0.7~1.5Vp-p(TMDS)
Señal DDC de entrada y salida 5Vp-p(TTL)
Audio Admite audio estándar y audio DSD (Direct Stream Digital) y HD(HBR)
HDR Admite
Temperatura de funcionamiento 0ºC ~ 60ºC
Fuente de alimentación DC12V/1A
Consumo de energía <8W
Dimensión 262mm(L)x81.6mm(W)x23.5mm(H)
Peso 453g
Color Negro

Descargo de responsabilidad

Los productos, nombres de marca y estándares pueden ser marcas registradas de sus correspondientes fabricantes/desarrolladores. ™ y ® pueden omitirse en el manual del usuario.

Cualquier imagen en el manual del usuario es solo para referencia y puede diferir de los productos físicos.

Nos reservamos el derecho de realizar cambios sin previo aviso en un producto o sistema descrito en este documento para mejorar la fiabilidad, la funcionalidad o el diseño.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del divisor HDMI 1x8 SyncAV SSAV-1X8HDMI
