SyncAV SSAV-1X8HDMI - 1x8 HDMI -jakajan käyttöohje

Sisältö

Tärkeää

  1. Käytä vain DC 12V -virtalähdettä. Varmista, että tekniset tiedot täsmäävät, jos käytät kolmannen osapuolen DC-adaptereita.
  2. Aseta tuote kuivaan ja ilmastoituun paikkaan normaalia lämmön haihtumista varten.
  3. Pidä tuote loitolla voimakkaasta staattisesta ja magneettisesta ympäristöstä.

Johdanto

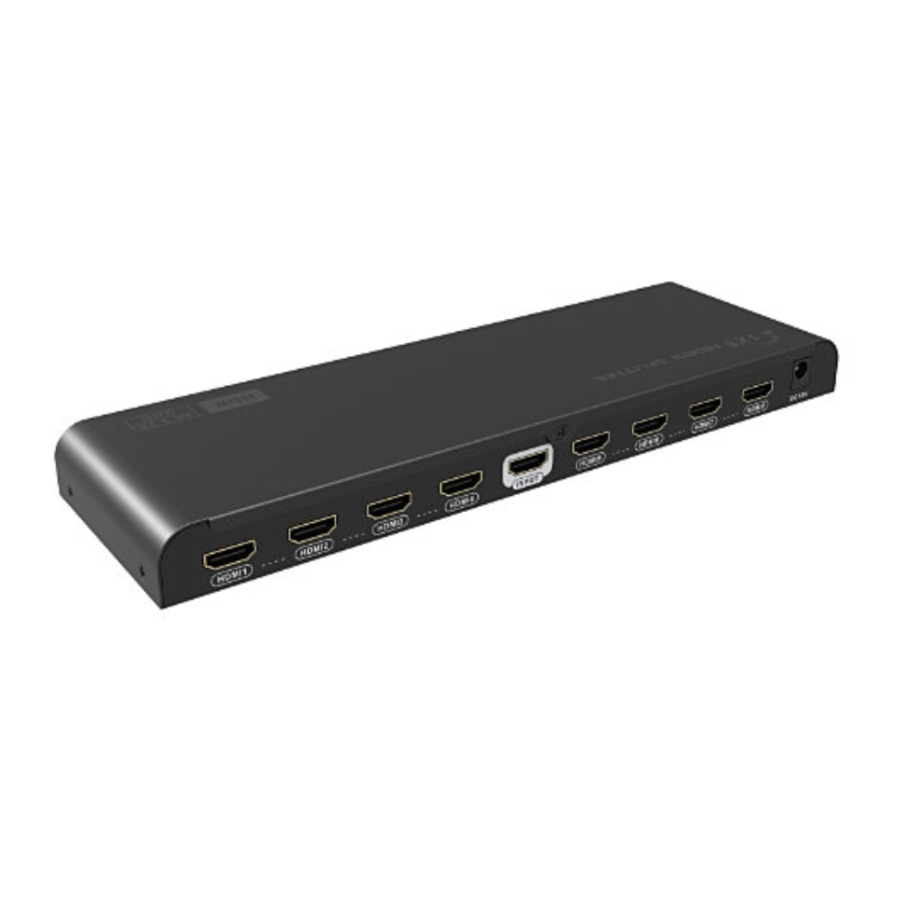

1x8 HDMI -jakaja jakaa 1 HDMI -lähteen 8 HDMI -näyttöön samanaikaisesti. Soveltuu STB:lle, DVD:lle, mediasoittimelle, kannettavalle tietokoneelle, D-VHS:lle ja muille HD-soitinlaitteille. Se on yhteensopiva HDMI 3D:n ja 4Kx2K:n kanssa.

Ominaisuudet

  1. Jakaa 1 HDMI -lähteen 8 HDMI -näyttöön
  2. Tukee ultra HD -resoluutiota 4K×2K@60Hz
  3. Tukee HDMI 3D:tä
  4. Tukee YUV 4:4:4:ää
  5. Tukee HDR:ää
  6. HDMI 2.0 ja HDCP2.2 -yhteensopiva
  7. Alhainen virrankulutus
  8. Plug and play (kytke ja käytä)
  9. Tukee videon resoluution automaattista määrittämistä kunkin liitetyn näytön ominaisuuksien mukaan, mahdollistaa samanaikaiset sekoitetut 4K- ja 1080P-näyttölähdöt

Mitä laatikossa on

Asennusvaatimukset

  1. Lähde: HDMI-videolähde, kuten DVD, PS3, STB, PC jne.
  2. Näyttö: HDTV, projektori tai muu näyttö, jossa on HDMI-portti
  3. Kaapeli: Korkealaatuinen HDMI-kaapeli (voi tukea 4Kx2K:ta)

Liitäntöjen tekniset tiedot

Liitäntöjen tekniset tiedot

Asennus

Yhteys

Asennus - Yhteys

  1. Liitä HDMI-videolähteen ulostuloportti jakajan tuloporttiin HDMI-kaapelilla
  2. Liitä jakajan ulostuloportti HDMI-näyttöön HDMI-kaapelilla
  3. Aseta television tulo oikealle HDMI-kanavalle
  4. Kytke jakajaan virta (virran merkkivalo syttyy)

Käyttö

  1. Ennen HDMI-signaalin lähettämistä jakaja lukee liitettyjen televisioiden EDID-tiedot ja lähettää ne takaisin HDMI-lähteelle, jotta se voi määrittää ulostulotilan
  2. Merkkivalo näyttää toimintatilan
  3. Jakajaan on sisäänrakennettu 16 erilaista EDID:iä, jotka voidaan valita 4 kytkinkoodilla, jotka vastaavat seuraavaa


Kytkin ylös tarkoittaa "1"


Kytkin alas tarkoittaa "0"

Kytkimen tila 1 2 3 4 EDID-tiedot
0 0 0 0 4k@60Hz 2CH
1 0 0 0 4k@60Hz 7.1CH
0 1 0 0 4k@30Hz 2CH
1 1 0 0 4k@30Hz 7.1CH
0 0 1 0 1080p@60Hz 2CH
1 0 1 0 1080p@60Hz 7.1CH
0 1 1 0 1080i@60Hz 2CH
1 1 1 0 1080i@60Hz 7.1CH
0 0 0 1 1080p@50Hz 2CH
1 0 0 1 1080p@50Hz 7.1CH
0 1 0 1 4K@30Hz HDR
1 1 0 1 4K@60Hz HDR
0 0 1 1 Copy once (kopioi kerran)
1 0 1 1 MIX1
0 1 1 1 MIX2
1 1 1 1 MIX3

[HUOMAUTUS]

Copy Once (kopioi kerran): Lue vain ensimmäisen liitetyn ulostulon EDID

MIX1: Alin äänimuoto ja alin videomuoto
MIX2: Korkein äänimuoto ja videon skaalauksen yhdistäminen alaspäin
MIX3: Alin äänimuoto ja videon skaalauksen yhdistäminen alaspäin

Skaalauksen yhdistäminen alaspäin: Vain HDMI 4K@60Hz (YCbCr4:4:4 tai YCbCr4:2:0) -signaali skaalataan alaspäin 1080P@60Hz:ksi

UKK

Ei kuvaa

  1. Tarkista jakajan virtalähde ja varmista, että virran merkkivalo palaa.
  2. Tarkista, ovatko HDMI-kaapelit kytketty kunnolla.
  3. Tarkista ja varmista, että televisio on asetettu oikealle kanavalle.
  4. Kun olet yhteydessä tietokoneeseen tai kannettavaan tietokoneeseen HDMI:n kautta, varmista, että ulostulotila on peili tai laajenna.

Näyttö on epävakaa, roiskeita, lumihiutaleita tai ääni jumissa

  1. Tarkista ja varmista, että kaikki yhteydet ovat hyviä ja oikein.
  2. Yritä liittää HDMI-lähde suoraan näyttöön, jos se on sama, vaihda lähdelaite.
  3. Käytä korkealaatuista HDMI-kaapelia 4K×2K@60Hz UHD -signaalin lähettämiseen.

Tekniset tiedot

Kohteet Tekniset tiedot
Tuloportit 1 x HDMI
Ulostuloportit 8 x HDMI
Virran merkkivalo 1 x LED
Signaalin merkkivalo 8 x LED
HDMI-versio Yhteensopiva HDMI 1.4:n, HDMI 2.0:n kanssa
HDCP-versio Yhteensopiva HDCP 1.4:n, HDCP 2.2:n kanssa
HDMI-resoluutio 480i/480p/576i/576p/720p/1080i/1080p/
4K×2K@24/25/30/60Hz
Taajuusalue 25MHz~600MHz
Videomuoto Tukee 3D-videota ja
4K×2K@30/60Hz ultra HD -videota
Tulo- ja lähtö-TMDS-signaali 0.7~1.5Vp-p(TMDS)
Tulo- ja lähtö-DDC-signaali 5Vp-p(TTL)
Ääni Tukee vakioääntä ja DSD:tä (Direct Stream Digital) ja HD(HBR) -ääntä
HDR Tukee
Käyttölämpötila 0ºC ~ 60ºC
Virtalähde DC12V/1A
Virrankulutus <8W
Mitat 262mm(P)x81.6mm(L)x23.5mm(K)
Paino 453g
Väri Musta

Vastuuvapauslauseke

Tuotteet, tuotenimet ja standardit voivat olla vastaavien valmistajien/kehittäjien rekisteröityjä tavaramerkkejä. ™ ja ® voidaan jättää pois käyttöohjeesta.

Kaikki käyttöohjeen kuvat ovat vain viitteellisiä ja voivat poiketa fyysisistä tuotteista.

Pidätämme oikeuden tehdä muutoksia ilman erillistä ilmoitusta tässä kuvattuun tuotteeseen tai järjestelmään luotettavuuden, toiminnallisuuden tai suunnittelun parantamiseksi.

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa SyncAV SSAV-1X8HDMI - 1x8 HDMI -jakajan käyttöohje
