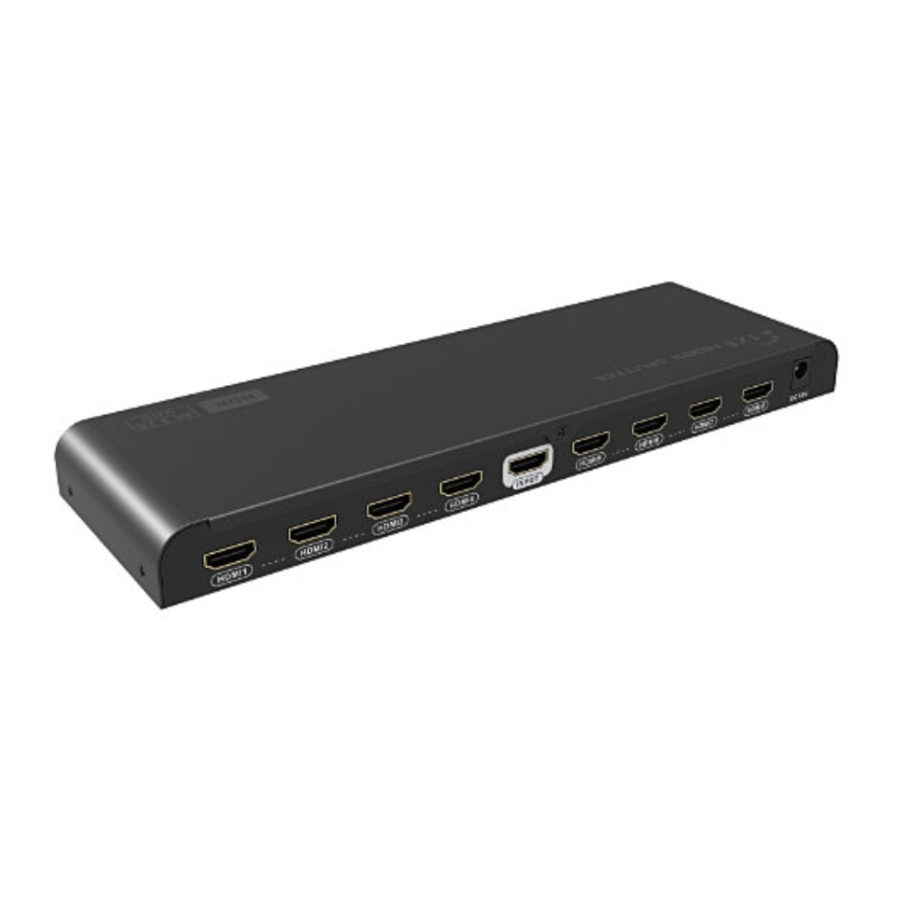

SyncAV SSAV-1X8HDMI - 1x8 HDMI Splitteri kasutusjuhend

Sisu

Oluline

  1. Kasutage ainult DC 12V toiteallikat. Veenduge, et spetsifikatsioonid ühtivad, kui kasutate kolmanda osapoole DC-adaptereid.
  2. Asetage toode kuiva ja ventileeritud kohta normaalseks soojuse hajutamiseks.
  3. Hoidke toodet eemal tugevast staatilisest ja magnetilisest keskkonnast.

Sissejuhatus

1x8 HDMI splitter jagab 1 HDMI allika 8 HDMI ekraanile samaaegselt. Kasutage STB, DVD, meediapleieri, sülearvuti, D-VHS ja muude HD-pleieri seadmete jaoks. See ühildub HDMI 3D ja 4Kx2K-ga.

Omadused

  1. Jagage 1 HDMI allikas 8 HDMI ekraanile
  2. Toetab ultra HD resolutsiooni 4K×2K@60Hz
  3. Toetab HDMI 3D
  4. Toetab YUV 4:4:4
  5. Toetab HDR
  6. HDMI 2.0 ja HDCP2.2 ühilduv
  7. Madal energiatarve
  8. "Plug and play" (ühenda ja kasuta)
  9. Toetab videopildi resolutsiooni automaatset konfigureerimist vastavalt iga ühendatud monitori võimalustele, võimaldab samaaegset segatud 4K ja 1080P ekraani väljundit

Mis on karbis

Paigaldusnõuded

  1. Allikas: HDMI videoallikas, näiteks DVD, PS3, STB, PC jne.
  2. Ekraan: HDTV, projektor või muu HDMI pordiga ekraan
  3. Kaabel: Kõrge standardiga HDMI kaabel (võib toetada 4Kx2K)

Liidese spetsifikatsioon

Liidese spetsifikatsioon

Paigaldamine

Ühendus

Paigaldamine - Ühendus

  1. Ühendage HDMI videoallika väljundport HDMI kaabli abil splitteri sisendpordiga
  2. Ühendage splitteri väljundport HDMI kaabli abil HDMI ekraaniga
  3. Seadistage teleri sisend õigele HDMI kanalile
  4. Lülitage splitter sisse (toiteindikaator LED süttib)

Kasutamine

  1. Enne HDMI signaali väljastamist loeb splitter ühendatud telerite EDID-teavet ja saadab selle tagasi HDMI allika osale, et see saaks määrata väljundrežiimi
  2. Indikaator LED näitab tööolekut
  3. Splitter on sisseehitatud 16 EDID-tüüpi, mida saab valida 4 lülitikoodiga, mis vastavad järgmisele


Lüliti üles asendis tähendab "1"


Lüliti alla asendis tähendab "0"

Lüliti olek 1 2 3 4 EDID teave
0 0 0 0 4k@60Hz 2CH
1 0 0 0 4k@60Hz 7.1CH
0 1 0 0 4k@30Hz 2CH
1 1 0 0 4k@30Hz 7.1CH
0 0 1 0 1080p@60Hz 2CH
1 0 1 0 1080p@60Hz 7.1CH
0 1 1 0 1080i@60Hz 2CH
1 1 1 0 1080i@60Hz 7.1CH
0 0 0 1 1080p@50Hz 2CH
1 0 0 1 1080p@50Hz 7.1CH
0 1 0 1 4K@30Hz HDR
1 1 0 1 4K@60Hz HDR
0 0 1 1 Copy once (kopeeri üks kord)
1 0 1 1 MIX1
0 1 1 1 MIX2
1 1 1 1 MIX3

[MÄRKUS]

Copy Once (kopeeri üks kord): Lugege ainult esimese ühendatud väljundi EDID-i

MIX1: Madalaim helivorming ja madalaim videovorming
MIX2: Kõrgeim helivorming ja video allapoole skaleerimine
MIX3: Madalaim helivorming ja video allapoole skaleerimine

Allapoole skaleerimine: Ainult HDMI 4K@60Hz (YCbCr4:4:4 või YCbCr4:2:0) signaal skaleeritakse alla 1080P@60Hz-le

KKK

Pildi väljund puudub

  1. Kontrollige splitteri toiteallikat, veenduge, et toitelamp põleb.
  2. Kontrollige, kas HDMI kaablid on hästi ühendatud.
  3. Kontrollige ja veenduge, et teler on seadistatud õigele kanalile.
  4. Kui olete ühendatud arvuti või sülearvutiga HDMI kaudu, veenduge, et väljundrežiim on peegeldatud või laiendatud.

Ekraan on ebastabiilne, pritsmekraan, lumehelbed või heli on kinni jäänud

  1. Kontrollige ja veenduge, et kõik ühendused on head ja korrektsed.
  2. Proovige HDMI allikas otse ekraaniga ühendada, kui see on sama, vahetage allikaseade.
  3. Kasutage 4K×2K@60Hz UHD signaali edastamiseks kvaliteetset HDMI kaablit.

Spetsifikatsioon

Esemed Spetsifikatsioonid
Sisendpordid 1 x HDMI
Väljundpordid 8 x HDMI
Toiteindikaator LED 1 x LED
Signaali indikaator LED 8 x LED
HDMI versioon Ühildub HDMI 1.4, HDMI 2.0
HDCP versioon Ühildub HDCP 1.4, HDCP 2.2
HDMI resolutsioon 480i/480p/576i/576p/720p/1080i/1080p/
4K×2K@24/25/30/60Hz
Sagedusvahemik 25MHz~600MHz
Videovorming Toetab 3D videot ja
4K×2K@30/60Hz ultra HD videot
Sisend- ja väljund TMDS signaal 0.7~1.5Vp-p(TMDS)
Sisend- ja väljund DDC signaal 5Vp-p(TTL)
Heli Toetab standardheli ja DSD (Direct Stream Digital) ja HD(HBR) heli
HDR Toetab
Töötemperatuur 0ºC ~ 60ºC
Toiteallikas DC12V/1A
Energiatarve <8W
Mõõtmed 262mm(L)x81.6mm(W)x23.5mm(H)
Kaal 453g
Värv Must

Lahtiütlus

Tooted, kaubamärgid ja standardid võivad olla vastavate tootjate/arendajate registreeritud kaubamärgid. ™ ja ® võib kasutusjuhendis välja jätta.

Kõik kasutusjuhendis olevad pildid on ainult viitamiseks ja võivad erineda füüsilistest toodetest.

Jätame endale õiguse teha muudatusi ilma täiendava teatamiseta tootele või süsteemile, mida siin kirjeldatakse, et parandada töökindlust, funktsionaalsust või disaini.
