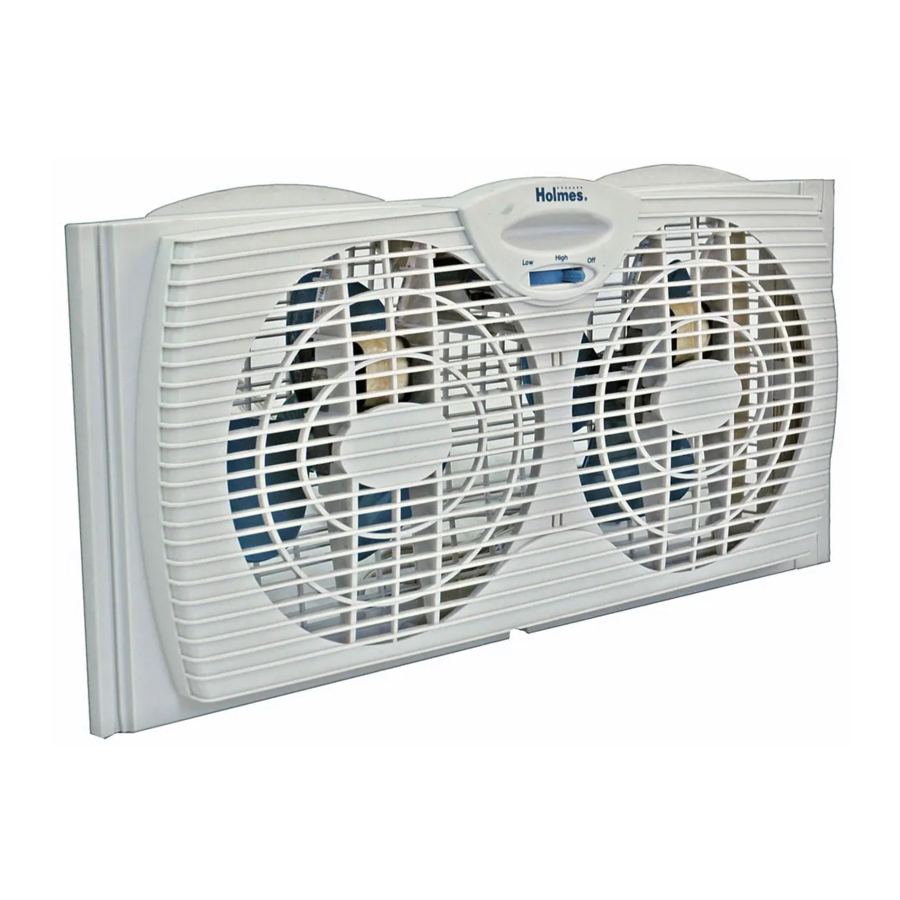

Holmes HAWF2021TG, HAWF2021 - Εγχειρίδιο Διπλού Ανεμιστήρα Παραθύρου

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - ΛΕΙΤΟΥΡΓΙΕΣ

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Αποσυσκευάστε προσεκτικά όλο το περιεχόμενο του κουτιού.

ΣΗΜΕΙΩΣΗ: ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΑΦΑΙΡΕΙΤΕ ΟΛΟ ΤΟ ΠΕΡΙΕΧΟΜΕΝΟ ΑΠΟ ΤΗ ΣΥΣΚΕΥΑΣΙΑ. ΕΛΕΓΞΤΕ ΤΑ ΥΛΙΚΑ ΣΥΣΚΕΥΑΣΙΑΣ ΓΙΑ ΑΝΤΑΛΛΑΚΤΙΚΑ ΠΟΥ ΕΝΔΕΧΕΤΑΙ ΝΑ ΑΠΑΙΤΟΥΝΤΑΙ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ ΣΑΣ.

• Ο ανεμιστήρας παραθύρου παραδίδεται πλήρως συναρμολογημένος και είναι έτοιμος για άμεση εγκατάσταση.
• Πριν από την εγκατάσταση, εξοικειωθείτε με τον ενσωματωμένο προεκτεινόμενο μηχανισμό 7 ιντσών (17cm) στη δεξιά πλευρά του ανεμιστήρα και τον πρόσθετο προεκτεινόμενο μηχανισμό 4,25 ιντσών (10cm) που συνδέεται στην αριστερή πλευρά του περιβλήματος του ανεμιστήρα (βλ. Εικόνα 1).


ΣΗΜΕΙΩΣΗ: ΣΥΝΙΣΤΟΥΜΕ ΝΑ ΔΙΑΤΗΡΗΣΕΤΕ ΤΗ ΣΙΤΑ ΤΟΥ ΠΑΡΑΘΥΡΟΥ ΣΤΗ ΘΕΣΗ ΤΗΣ.

Αυτός ο ανεμιστήρας παραθύρου έχει σχεδιαστεί για να ταιριάζει σε παράθυρα με διπλό συρόμενο πλαίσιο με ελάχιστα ανοίγματα πλάτους 22 ιντσών (55cm) και ύψους 10 ιντσών (25cm).

1. Ευθυγραμμίστε τον Ανεμιστήρα Παραθύρου οριζόντια στο παράθυρο και το Ενσωματωμένο Πάνελ Προέκτασης προς τα δεξιά.
2. Με το παράθυρο ανοιχτό, πάρτε μια ακριβή μέτρηση του ανοίγματος όπου θα τοποθετηθεί η μονάδα.
3. Αντιστοιχίστε τη μέτρηση του παραθύρου σας με τον ΟΔΗΓΟ ΕΓΚΑΤΑΣΤΑΣΗΣ.
4. Αφού συνδέσετε το(τα) πάνελ προέκτασης (εάν χρειάζεται), τοποθετήστε τον ανεμιστήρα στο παράθυρο. Θα ολοκληρώσετε την εγκατάσταση με τον ενσωματωμένο προεκτεινόμενο μηχανισμό. Τραβήξτε έξω και τα δύο κλιπ στη δεξιά πλευρά του ανεμιστήρα και, στη συνέχεια, τραβήξτε έξω τον ενσωματωμένο προεκτεινόμενο μηχανισμό.
5. Κλείστε προσεκτικά το παράθυρο πάνω από την κορυφή του ανεμιστήρα, έτσι ώστε η κάτω άκρη του παραθύρου να βρίσκεται πίσω από την επάνω γραμμή του περιβλήματος του ανεμιστήρα. Αυτό βοηθά στη συγκράτηση του ανεμιστήρα στη θέση του.

Για συρόμενα παράθυρα (θα ταιριάζει σε παράθυρα πλάτους 10 ιντσών/25cm και ύψους 36 ιντσών/91cm)

Σε ένα συρόμενο παράθυρο, το χειριστήριο πρέπει να είναι στραμμένο προς τα μέσα, προς το παράθυρο. Ο ενσωματωμένος προεκτεινόμενος μηχανισμός 7 ιντσών (17cm) θα τοποθετηθεί στην κορυφή. Πριν εγκαταστήσετε τη μονάδα στο παράθυρο, μετρήστε το ύψος και ρυθμίστε τον επάνω προεκτεινόμενο μηχανισμό για σφιχτή εφαρμογή.

ΣΗΜΕΙΩΣΗ: Σε ορισμένα συρόμενα παράθυρα ίσως χρειαστεί να αφαιρέσετε τη σίτα.

ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Για 22 ίντσες (55cm) έως 29 ίντσες (73cm):
Χρησιμοποιήστε έως και 7 ίντσες (17cm) από τη δεξιά πλευρά, τραβήξτε έξω το πάνελ προέκτασης.

Για 29 ίντσες (73cm) έως 33,25 ίντσες (83cm):
Χρησιμοποιήστε ένα πάνελ προέκτασης 4,25 ιντσών (10cm) στην αριστερή πλευρά. Ρυθμίστε τον προεκτεινόμενο μηχανισμό που τραβάτε προς τα έξω στη δεξιά πλευρά για σφιχτή εφαρμογή (από 0,5 ίντσες (1cm) έως 7 ίντσες (17cm)).

Μεγαλύτερο από 33,25 ίντσες (83cm):
Θα απαιτηθούν πρόσθετα πάνελ προέκτασης (Βλ. Ενότητα Αξεσουάρ Ανεμιστήρα Παραθύρου).

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Βεβαιωθείτε ότι ο περιστροφικός διακόπτης είναι στη θέση OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ).
• Συνδέστε σε ηλεκτρική πρίζα 120V AC.
• Για να χρησιμοποιήσετε τη λειτουργία EXHAUST (ΕΞΑΓΩΓΗ), γυρίστε χειροκίνητα τη μονάδα στο παράθυρο. (Τα χειριστήρια μπορούν να λειτουργήσουν και από τις δύο πλευρές.)
• Για να ξεκινήσετε τη μονάδα, γυρίστε τον περιστροφικό διακόπτη (C) στην επιθυμητή ταχύτητα (υψηλή ή χαμηλή).

ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΑΝΕΜΙΣΤΗΡΑΣ ΕΙΝΑΙ ΣΤΕΡΕΑ ΕΓΚΑΤΕΣΤΗΜΕΝΟΣ ΣΤΟ ΠΑΡΑΘΥΡΟ ΣΑΣ ΟΛΗ ΤΗ ΔΙΑΡΚΕΙΑ. ΜΗΝ ΣΚΥΒΕΤΕ Ή ΣΠΡΩΧΝΕΤΕ ΤΟΝ ΑΝΕΜΙΣΤΗΡΑ ΟΣΟ ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΠΑΡΑΘΥΡΟ.

ΚΑΘΑΡΙΣΜΟΣ/ΣΥΝΤΗΡΗΣΗ

ΟΔΗΓΙΕΣ

Ακολουθήστε αυτές τις οδηγίες για να φροντίσετε σωστά και με ασφάλεια τον ανεμιστήρα παραθύρου σας. Παρακαλώ θυμηθείτε:

ΑΝΤΙΚΑΤΑΣΤΑΣΙΜΗ ΑΣΦΑΛΕΙΑ
Εάν η αντικαταστάσιμη ασφάλεια (5 Amp, 125 Volt) καεί, παραγγείλτε μια νέα ασφάλεια στο 1-800-546-5637. Ακολουθήστε τις παρακάτω οδηγίες για να αντικαταστήσετε την ασφάλεια στο φις.

Οδηγίες Συντήρησης Χρήστη

1. Αποσυνδέστε τον ανεμιστήρα σας. Πιάστε το φις και αφαιρέστε το από την πρίζα ή άλλη συσκευή πρίζας. Μην αποσυνδέετε τραβώντας το καλώδιο.
2. Ανοίξτε το κάλυμμα της ασφάλειας, που βρίσκεται στο πάνω μέρος του φις, χρησιμοποιώντας τον αντίχειρά σας ή ένα κατσαβίδι με επίπεδη κεφαλή για να σύρετε το κάλυμμα προς τα κάτω προς τις ακίδες.
   Σημείωση: Βεβαιωθείτε ότι το κάλυμμα της ασφάλειας είναι εντελώς ανοιχτό πριν επιχειρήσετε να αφαιρέσετε την ασφάλεια.
3. Αφαιρέστε προσεκτικά την ασφάλεια χρησιμοποιώντας ένα μικρό κατσαβίδι για να αφαιρέσετε την ασφάλεια από τη θήκη από τα μεταλλικά άκρα της ασφάλειας (βλ. Εικόνα 3).

4. Τοποθετήστε το φις σε μια σταθερή, επίπεδη επιφάνεια. Τοποθετήστε μια νέα ασφάλεια 5 Amp, 125 Volt στη θήκη της ασφάλειας και χρησιμοποιήστε ένα μικρό κατσαβίδι για να στερεώσετε τα μεταλλικά άκρα της ασφάλειας στη θήκη.

   Κίνδυνος πυρκαγιάς. Αντικαταστήστε την ασφάλεια μόνο με ασφάλεια 5 Amp, 125 Volt.
5. Σύρετε το κάλυμμα της ασφάλειας κλειστό εντελώς. Εάν το κάλυμμα της ασφάλειας είναι δύσκολο να κλείσει, βεβαιωθείτε ότι η ασφάλεια είναι στερεωμένη στη θέση της εντελώς πιέζοντας προς τα κάτω τα μεταλλικά άκρα της ασφάλειας.
6. Κίνδυνος πυρκαγιάς. Μην αντικαταστήσετε το φις σύνδεσης. Περιέχει μια συσκευή ασφαλείας (ασφάλεια) που δεν πρέπει να αφαιρεθεί. Απορρίψτε το προϊόν εάν το φις σύνδεσης είναι κατεστραμμένο.

ΚΑΘΑΡΙΣΜΟΣ ΑΝΕΜΙΣΤΗΡΑ

• Να αποσυνδέετε πάντα τον ανεμιστήρα πριν τον καθαρίσετε ή τον αποσυναρμολογήσετε.
• Μην αφήνετε νερό να στάξει ή να εισέλθει στο περίβλημα του κινητήρα του ανεμιστήρα.
• Φροντίστε να χρησιμοποιήσετε ένα μαλακό πανί βρεγμένο με ήπιο διάλυμα σαπουνιού.
• Μην χρησιμοποιείτε κανένα από τα ακόλουθα ως καθαριστικό: βενζίνη, διαλυτικό, βενζόλιο.

Καθαρισμός πτερυγίων ανεμιστήρα και μπροστινής γρίλιας

1. Βεβαιωθείτε ότι ο ανεμιστήρας είναι αποσυνδεδεμένος.
2. Χρησιμοποιώντας ένα κατσαβίδι Phillips, αφαιρέστε τις βίδες που συγκρατούν τις μπροστινές και πίσω γρίλιες μαζί. Διαχωρίστε προσεκτικά τις μπροστινές και τις πίσω γρίλιες από το άκρο απέναντι από τον ενσωματωμένο προεκτεινόμενο μηχανισμό. Μην αποσπάτε εντελώς τις γρίλιες, καθώς αυτό μπορεί να βλάψει τα κλιπ του προεκτεινόμενου μηχανισμού. Διαχωρίστε μόνο αρκετά για να αποκτήσετε πρόσβαση στις λεπίδες με το ένα χέρι.
3. Καθαρίστε τις λεπίδες και τις γρίλιες με ένα μαλακό, υγρό πανί (βλ. παραπάνω).
4. Στερεώστε καλά τις γρίλιες μεταξύ τους.

ΑΠΟΘΗΚΕΥΣΗ / ΑΞΕΣΟΥΑΡ ΑΝΕΜΙΣΤΗΡΑ

ΑΠΟΘΗΚΕΥΣΗ ΑΝΕΜΙΣΤΗΡΑ

Για όλους τους ανεμιστήρες παραθύρου και τους ανεμιστήρες που έρχονται ήδη συναρμολογημένοι.

• Είναι σημαντικό να το διατηρείτε σε ασφαλή, ξηρή τοποθεσία.
• Συνιστούμε να χρησιμοποιείτε το αρχικό (ή κατάλληλα
• Θυμηθείτε να προστατεύετε τον ανεμιστήρα από τη σκόνη ή την υγρασία.

ΑΞΕΣΟΥΑΡ ΑΝΕΜΙΣΤΗΡΑ ΠΑΡΑΘΥΡΟΥ

Ανεμιστήρας Παραθύρου Προέκταση Πάνελ

Για να παραγγείλετε, μεταβείτε στη διεύθυνση www.holmesproducts.com ή καλέστε το 1-800-546-5637

Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με το προϊόν σας ή θα θέλατε να μάθετε περισσότερα για άλλα προϊόντα Holmes ® , επικοινωνήστε με το Τμήμα Εξυπηρέτησης Καταναλωτών στο 1-800-546-5637 ή επισκεφθείτε την ιστοσελίδα μας στη διεύθυνση www.holmesproducts.com.
