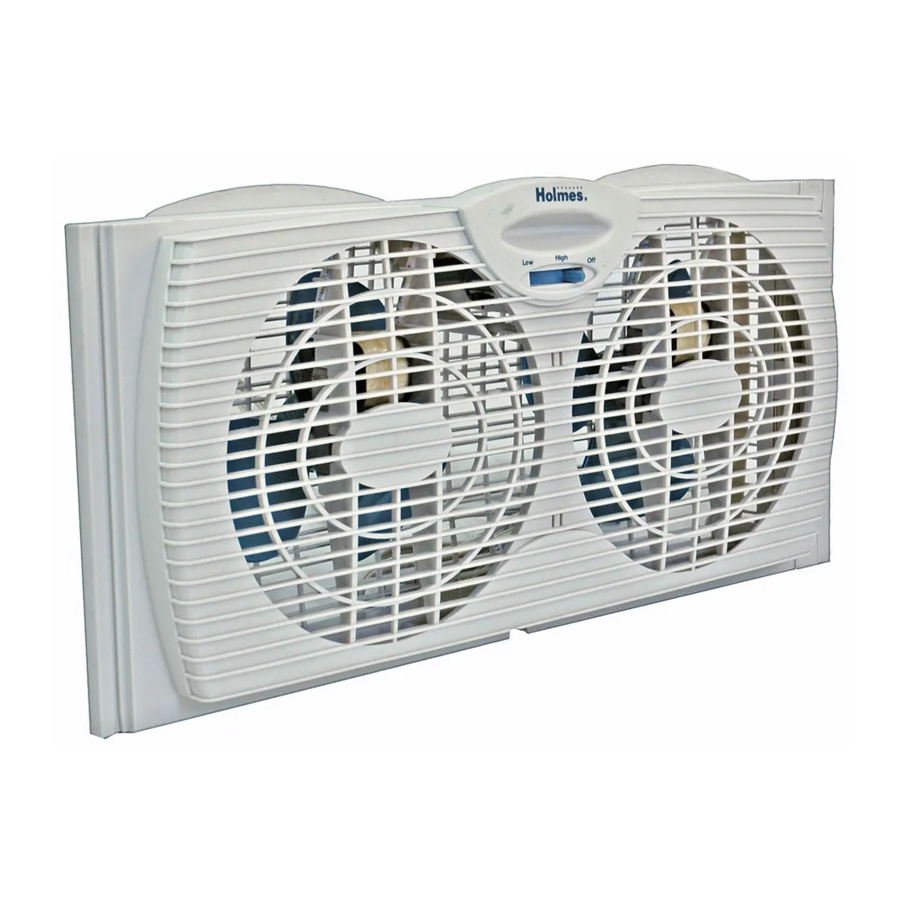

Holmes HAWF2021TG, HAWF2021 - Руководство для двухвентиляторного оконного вентилятора

ХАРАКТЕРИСТИКИ - РАБОТА

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Осторожно распакуйте все содержимое коробки.

ПРИМЕЧАНИЕ: УБЕДИТЕСЬ, ЧТО ВЫ ИЗВЛЕКЛИ ВСЕ СОДЕРЖИМОЕ ИЗ УПАКОВКИ. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ УПАКОВОЧНЫЕ МАТЕРИАЛЫ НА НАЛИЧИЕ ДЕТАЛЕЙ, КОТОРЫЕ МОГУТ ПОТРЕБОВАТЬСЯ ДЛЯ РАБОТЫ ВАШЕГО ВЕНТИЛЯТОРА.

• Оконный вентилятор поставляется в собранном виде и готов к немедленной установке.
• Перед установкой ознакомьтесь со встроенным 7-дюймовым (17 см) удлинителем с правой стороны вентилятора и дополнительным 4,25-дюймовым (10 см) удлинителем, который крепится к левой стороне корпуса вентилятора (см. рисунок 1).


ПРИМЕЧАНИЕ: МЫ РЕКОМЕНДУЕМ ОСТАВЛЯТЬ ВАШУ ОКОННУЮ СЕТКУ НА МЕСТЕ.

Этот оконный вентилятор разработан для установки в окна с двойными рамами с минимальной шириной 22 дюйма (55 см) и высотой 10 дюймов (25 см).

1. Выровняйте оконный вентилятор по горизонтали в окне, а встроенную удлинительную панель справа.
2. При открытом окне точно измерьте отверстие, в которое будет установлен блок.
3. Сопоставьте размеры вашего окна с РУКОВОДСТВОМ ПО УСТАНОВКЕ.
4. После того, как вы прикрепили удлинительную панель(и) (если необходимо), установите вентилятор в окно. Вы завершите установку со встроенным удлинителем. Вытяните оба зажима с правой стороны вентилятора, а затем вытяните встроенный удлинитель.
5. Осторожно закройте окно на верхней части вентилятора, чтобы нижний край окна опирался на верхнюю линию корпуса вентилятора. Это помогает удерживать вентилятор на месте.

Для раздвижных окон (подходит для окон шириной 10 дюймов/25 см и высотой 36 дюймов/91 см)

В раздвижном окне элементы управления должны быть обращены внутрь, к окну. 7-дюймовый (17 см) встроенный удлинитель будет расположен сверху. Перед установкой устройства в окно измерьте высоту и отрегулируйте верхний удлинитель для плотной посадки.

ПРИМЕЧАНИЕ: В некоторых раздвижных окнах может потребоваться снять сетку.

РУКОВОДСТВО ПО УСТАНОВКЕ

Для 22 дюймов (55 см) до 29 дюймов (73 см):
Используйте до 7 дюймов (17 см) с правой стороны, вытяните удлинительную панель.

Для 29 дюймов (73 см) до 33,25 дюймов (83 см):
Используйте одну 4,25-дюймовую (10 см) удлинительную панель с левой стороны. Отрегулируйте выдвижной удлинитель с правой стороны для плотной посадки (от 0,5 дюйма (1 см) до 7 дюймов (17 см)).

Более 33,25 дюймов (83 см):
Потребуются дополнительные удлинительные панели (см. раздел "Аксессуары для оконных вентиляторов").

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Убедитесь, что поворотный переключатель находится в положении OFF (выключено).
• Вставьте вилку в электрическую розетку 120 В переменного тока.
• Для использования в режиме EXHAUST (вытяжка) вручную поверните устройство в окне. (Элементы управления могут работать с обеих сторон.)
• Чтобы запустить устройство, поверните поворотный переключатель (C) на желаемую скорость (высокую или низкую).

УБЕДИТЕСЬ, ЧТО ВЕНТИЛЯТОР НАДЕЖНО УСТАНОВЛЕН В ВАШЕМ ОКНЕ В ЛЮБОЕ ВРЕМЯ. НЕ НАКЛОНЯЙТЕСЬ И НЕ ТОЛКАЙТЕ ВЕНТИЛЯТОР, КОГДА ОН НАХОДИТСЯ В ОКНЕ.

ЧИСТКА/ОБСЛУЖИВАНИЕ

ИНСТРУКЦИИ

Следуйте этим инструкциям, чтобы правильно и безопасно ухаживать за вашим оконным вентилятором. Пожалуйста, помните:

ЗАМЕНЯЕМЫЙ ПРЕДОХРАНИТЕЛЬ
Если ваш заменяемый предохранитель (5 ампер, 125 вольт) перегорел, закажите новый предохранитель по телефону 1-800-546-5637. Следуйте приведенным ниже инструкциям, чтобы заменить предохранитель на вилке.

Инструкции по обслуживанию пользователем

1. Отключите вентилятор от сети. Возьмитесь за вилку и выньте ее из розетки или другого выходного устройства. Не отключайте, потянув за шнур.
2. Откройте крышку предохранителя, расположенную в верхней части вилки, с помощью большого пальца или отвертки с плоской головкой, сдвинув крышку вниз к зубцам.
   Примечание: Убедитесь, что крышка предохранителя полностью открыта, прежде чем пытаться извлечь предохранитель.
3. Осторожно извлеките предохранитель, используя небольшую отвертку, чтобы вытащить предохранитель из отсека за металлические концы предохранителя (см. рисунок 3).

4. Поместите вилку на твердую плоскую поверхность. Вставьте новый предохранитель на 5 ампер, 125 вольт в отсек предохранителя и используйте небольшую отвертку, чтобы закрепить металлические концы предохранителя в отсеке.

   Опасность возгорания. Заменяйте предохранитель только на предохранитель 5 ампер, 125 вольт.
5. Полностью задвиньте крышку предохранителя. Если крышку предохранителя трудно закрыть, убедитесь, что предохранитель надежно закреплен на месте, нажав на металлические концы предохранителя.
6. Опасность возгорания. Не заменяйте вилку. Содержит предохранительное устройство (предохранитель), которое нельзя удалять. Утилизируйте изделие, если вилка повреждена.

ЧИСТКА ВЕНТИЛЯТОРА

• Всегда отключайте вентилятор от сети перед чисткой или разборкой.
• Не допускайте попадания воды на корпус двигателя вентилятора или внутрь него.
• Обязательно используйте мягкую ткань, смоченную слабым мыльным раствором.
• Не используйте в качестве чистящего средства бензин, разбавитель, бензол.

Чистка лопастей вентилятора и передней решетки

1. Убедитесь, что вентилятор отключен от сети.
2. С помощью крестовой отвертки выкрутите винты, которые удерживают переднюю и заднюю решетки вместе. Осторожно отделите переднюю и заднюю решетки от конца, противоположного встроенному удлинителю. Не отсоединяйте решетки полностью, так как это может повредить зажимы удлинителя. Разделите только настолько, чтобы получить доступ к лопастям одной рукой.
3. Очистите лопасти и решетки мягкой влажной тканью (см. выше).
4. Надежно закрепите решетки вместе.

ХРАНЕНИЕ / АКСЕССУАРЫ ДЛЯ ВЕНТИЛЯТОРА

ХРАНЕНИЕ ВЕНТИЛЯТОРА

Для всех оконных вентиляторов и вентиляторов, которые поставляются уже в собранном виде.

• Важно хранить его в безопасном, сухом месте.
• Мы рекомендуем использовать оригинальную (или подходящую)
• Пожалуйста, не забывайте защищать вентилятор от пыли или влаги.

АКСЕССУАРЫ ДЛЯ ОКОННОГО ВЕНТИЛЯТОРА

Оконный вентилятор Удлинитель Панель

Чтобы заказать, перейдите на сайт www.holmesproducts.com или позвоните по телефону 1-800-546-5637

Если у вас есть какие-либо вопросы относительно вашего продукта или вы хотите узнать больше о других продуктах Holmes ®, пожалуйста, свяжитесь с нашим отделом обслуживания потребителей по телефону 1-800-546-5637 или посетите наш веб-сайт по адресу www.holmesproducts.com.
