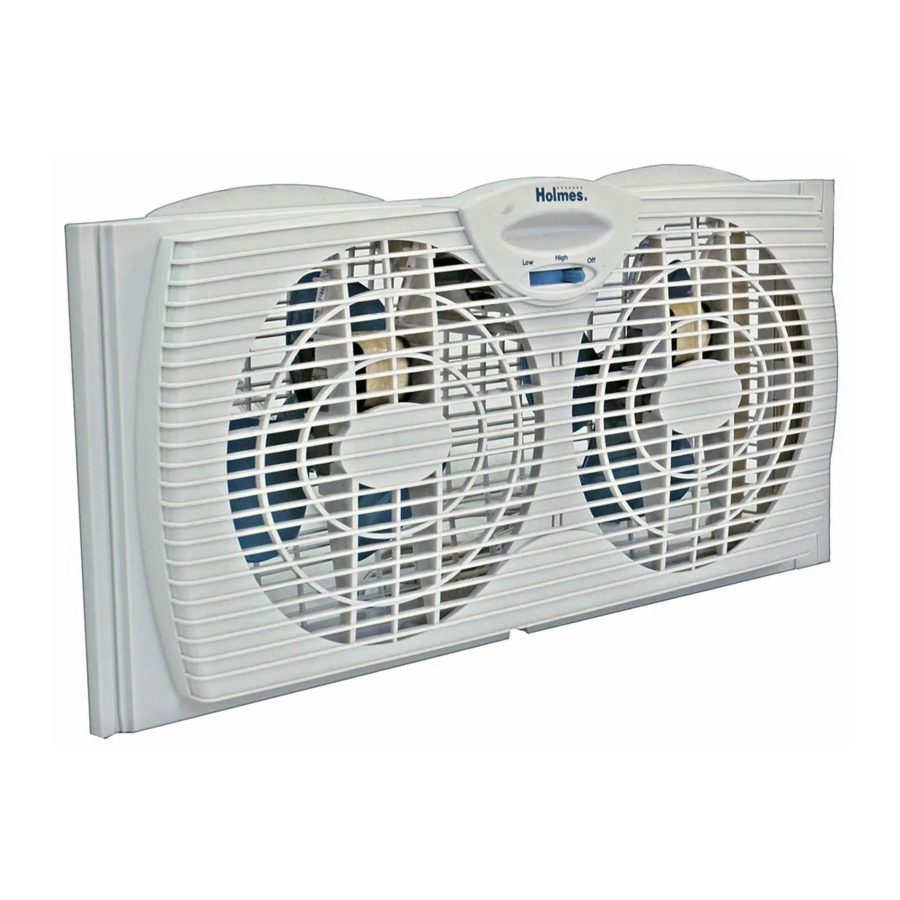

Holmes HAWF2021TG, HAWF2021 - Priručnik za ventilator za dvostruki prozor

ZNAČAJKE - RAD

UPUTE ZA INSTALACIJU

Pažljivo raspakirajte sav sadržaj kutije.

NAPOMENA: PROVJERITE JESTE LI UKLONILI SAV SADRŽAJ IZPAKETA. MOLIMO PROVJERITE MATERIJALE ZA PAKIRANJE ZA DIJELOVE KOJI BI MOGLI BITI POTREBNI ZA RAD VAŠEG VENTILATORA.

• Ventilator za prozor dolazi potpuno sastavljen i spreman je za trenutnu instalaciju.
• Prije instalacije, upoznajte se s ugrađenim produžetkom od 7 inča (17 cm) s desne strane ventilatora i dodatnim produžetkom od 4,25 inča (10 cm) koji se pričvršćuje na lijevu stranu kućišta ventilatora (vidi sliku 1).


NAPOMENA: PREPORUČUJEMO DA ZADRŽITE MREŽICU NA PROZORU.

Ovaj ventilator za prozor dizajniran je za ugradnju u prozore s dvostrukim ovjesom s minimalnim otvorima širine 22 inča (55 cm) i visine 10 inča (25 cm).

1. Poravnajte ventilator za prozor vodoravno u prozoru i ugrađenu produžnu ploču s desne strane.
2. S otvorenim prozorom izmjerite točno otvor gdje će se jedinica postaviti.
3. Usporedite mjerenje vašeg prozora s VODIČEM ZA INSTALACIJU.
4. Nakon što ste pričvrstili produžnu ploču(e) (ako je potrebno), postavite ventilator u prozor. Instalaciju ćete dovršiti s ugrađenim produžetkom. Izvucite obje kopče s desne strane ventilatora, a zatim izvucite ugrađeni produžetak.
5. Pažljivo zatvorite prozor na vrh ventilatora tako da donji rub prozora leži iza gornje linije kućišta ventilatora. To pomaže da ventilator ostane na mjestu.

Za klizne prozore (odgovara prozorima širine 10 inča/25 cm i visine 36 inča/91 cm)

U kliznom prozoru, upravljačka ploča mora biti okrenuta prema unutra, prema prozoru. Ugrađeni produžetak od 7 inča (17 cm) bit će postavljen na vrhu. Prije postavljanja jedinice u prozor, izmjerite visinu i podesite gornji produžetak za čvrsto prianjanje.

NAPOMENA: U nekim kliznim prozorima možda ćete morati ukloniti mrežu.

VODIČ ZA INSTALACIJU

Za 22 inča (55 cm) do 29 inča (73 cm):
Koristite do 7 inča (17 cm) desne strane, izvucite produžnu ploču.

Za 29 inča (73 cm) do 33,25 inča (83 cm):
Koristite jednu produžnu ploču od 4,25 inča (10 cm) na lijevoj strani. Podesite izvlačni produžetak na desnoj strani za čvrsto prianjanje (od 0,5 inča (1 cm) do 7 inča (17 cm)).

Veće od 33,25 inča (83 cm):
Bit će potrebne dodatne produžne ploče (vidi odjeljak o dodacima za ventilator za prozor).

UPUTE ZA UPORABU

• Provjerite je li rotacijski prekidač u položaju OFF (isključeno).
• Uključite u električnu utičnicu od 120 V AC.
• Za korištenje u načinu rada EXHAUST (ispuh), ručno okrenite jedinicu u prozoru. (Kontrole se mogu koristiti s obje strane.)
• Za pokretanje jedinice, okrenite rotacijski prekidač (C) na željenu brzinu (visoku ili nisku).

BUDITE SIGURNI DA JE VENTILATOR UVIJEK SIGURNO POSTAVLJEN U VAŠ PROZOR. NEMOJTE SE NASLANJATI NITI GURATI VENTILATOR DOK JE U PROZORU.

ČIŠĆENJE/ODRŽAVANJE

UPUTE

Slijedite ove upute za pravilnu i sigurnu njegu vašeg ventilatora za prozor. Molimo zapamtite:

ZAMJENJIVI OSIGURAČ
Ako vaš (5 Amp, 125 Volt) zamjenjivi osigurač pregori, naručite novi osigurač na 1-800-546-5637. Slijedite upute u nastavku za zamjenu osigurača na utikaču.

Upute za servisiranje od strane korisnika

1. Isključite ventilator. Uhvatite utikač i izvadite ga iz utičnice ili drugog uređaja. Nemojte isključivati povlačenjem kabela.
2. Otvorite poklopac osigurača, koji se nalazi na vrhu utikača, pomoću palca ili odvijača s ravnom glavom kako biste gurnuli poklopac prema dolje prema zubima.
   Napomena: Provjerite je li poklopac osigurača potpuno otvoren prije nego što pokušate ukloniti osigurač.
3. Pažljivo uklonite osigurač pomoću malog odvijača kako biste izvadili osigurač iz odjeljka za metalne krajeve osigurača (vidi sliku 3).

4. Postavite utikač na čvrstu, ravnu površinu. Umetnite novi osigurač od 5 Amp, 125 V u odjeljak za osigurač i upotrijebite mali odvijač kako biste učvrstili metalne krajeve osigurača u odjeljku.

   Opasnost od požara. Zamijenite osigurač samo osiguračem od 5 Amp, 125 V.
5. Gurnite poklopac osigurača do kraja. Ako se poklopac osigurača teško zatvara, provjerite je li osigurač potpuno učvršćen na mjestu pritiskom na metalne krajeve osigurača.
6. Opasnost od požara. Nemojte mijenjati utikač. Sadrži sigurnosni uređaj (osigurač) koji se ne smije uklanjati. Bacite proizvod ako je utikač oštećen.

ČIŠĆENJE VENTILATORA

• Uvijek isključite ventilator prije čišćenja ili rastavljanja.
• Ne dopustite da voda kaplje na ili uđe u kućište motora ventilatora.
• Obavezno koristite meku krpu navlaženu blagom otopinom sapuna.
• Nemojte koristiti ništa od sljedećeg kao sredstvo za čišćenje: benzin, razrjeđivač, benzen.

Čišćenje lopatica ventilatora i prednje rešetke

1. Provjerite je li ventilator isključen.
2. Pomoću Phillips odvijača uklonite vijke koji drže prednju i stražnju rešetku zajedno. Pažljivo odvojite prednju i stražnju rešetku od kraja nasuprot ugrađenog produžetka. Nemojte potpuno odvajati rešetke jer to može oštetiti kopče produžetka. Odvojite samo toliko da jednom rukom dobijete pristup lopaticama.
3. Očistite lopatice i rešetke mekom, vlažnom krpom (vidi gore).
4. Čvrsto pričvrstite rešetke zajedno.

SKLADIŠTENJE / DODATNA OPREMA ZA VENTILATOR

SKLADIŠTENJE VENTILATORA

Za sve ventilatore za prozor i ventilatore koji dolaze već sastavljeni.

• Važno ga je držati na sigurnom, suhom mjestu.
• Preporučujemo korištenje originalnog (ili odgovarajućeg
• Molimo zapamtite da zaštitite ventilator od prašine ili vlage.

DODATNA OPREMA ZA VENTILATOR ZA PROZOR

Ventilator za prozor Produžetak Ploča

Za narudžbu posjetite www.holmesproducts.com ili nazovite 1-800-546-5637

Ako imate pitanja u vezi sa svojim proizvodom ili želite saznati više o drugim Holmes ® proizvodima, obratite se našem odjelu za korisničku službu na 1-800-546-5637 ili posjetite našu web stranicu na www.holmesproducts.com.
