Holmes HAWF2021TG, HAWF2021 - Manual de utilizare pentru ventilator dublu de fereastră

CARACTERISTICI - OPERAȚII

INSTRUCȚIUNI DE INSTALARE

Despachetați cu atenție tot conținutul cutiei.

NOTĂ: ASIGURAȚI-VĂ CĂ SCOATEȚI TOT CONȚINUTUL DINPACHET. VĂ RUGĂM SĂ VERIFICAȚI MATERIALELE DE AMBALARE PENTRU PIESELE CARE AR PUTEA FI NECESARE PENTRU A OPERA VENTILATORUL DVS.

• Ventilatorul de fereastră vine complet asamblat și este gata pentru instalare imediată.

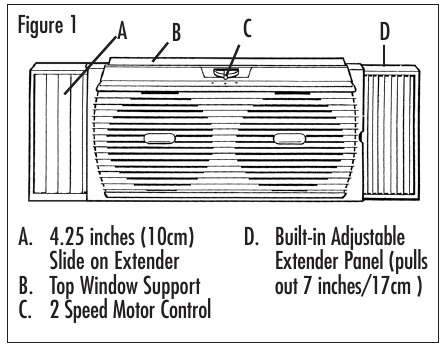

• Înainte de instalare, familiarizați-vă cu extensia încorporată de 7 inci (17 cm) pe partea dreaptă a ventilatorului și cu extensia suplimentară de 4,25 inci (10 cm) care se atașează la partea stângă a carcasei ventilatorului (vezi Figura 1).


NOTĂ: VĂ RECOMANDĂM SĂ PĂSTRAȚI PLASA DE LA FEREASTRĂ LA LOCUL EI.

Acest ventilator de fereastră a fost proiectat pentru a se potrivi ferestrelor cu deschidere dublă cu deschideri minime de 22 inci (55 cm) lățime și 10 inci (25 cm) înălțime.

1. Aliniați ventilatorul de fereastră orizontal în fereastră și panoul de extensie încorporat în partea dreaptă.
2. Cu fereastra deschisă, luați o măsurătoare precisă a deschiderii unde va fi plasat unitatea.
3. Potriviți măsurătoarea ferestrei dvs. cu GHIDUL DE INSTALARE.
4. Odată ce ați atașat panoul(rile) de extensie (dacă este necesar), puneți ventilatorul în fereastră. Veți finaliza instalarea cu extensia încorporată. Trageți ambele cleme de pe partea dreaptă a ventilatorului, apoi trageți extensia încorporată.
5. Închideți cu atenție fereastra pe partea superioară a ventilatorului, astfel încât marginea inferioară a ferestrei să se sprijine în spatele liniei superioare a carcasei ventilatorului. Acest lucru ajută la menținerea ventilatorului în poziție.

Pentru ferestre glisante (se vor potrivi ferestrelor cu lățimea de 10 inci/25 cm și înălțimea de 36 inci/91 cm)

Într-o fereastră glisantă, controlul trebuie să fie orientat spre interior, spre fereastră. Extensia încorporată de 7 inci (17 cm) va fi poziționată deasupra. Înainte de a instala unitatea în fereastră, măsurați înălțimea și reglați extensia superioară pentru o potrivire perfectă.

NOTĂ: În unele ferestre glisante, poate fi necesar să scoateți plasa.

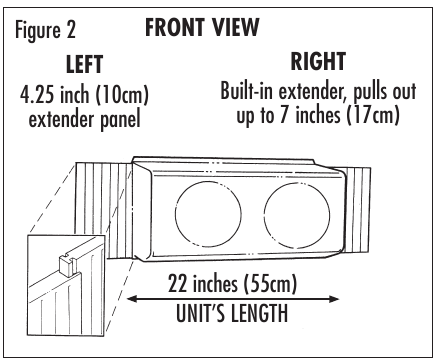

GHID DE INSTALARE

Pentru 22 inci (55 cm) până la 29 inci (73 cm):
Utilizați până la 7 inci (17 cm) din partea dreaptă, trageți panoul de extensie.

Pentru 29 inci (73 cm) până la 33,25 inci (83 cm):
Utilizați un panou de extensie de 4,25 inci (10 cm) pe partea stângă. Reglați extensia de tragere pe partea dreaptă pentru o potrivire strânsă (de la 0,5 inci (1 cm) la 7 inci (17 cm)).

Mai mare de 33,25 inci (83 cm):
Vor fi necesare panouri de extensie suplimentare (consultați secțiunea Accesorii pentru ventilator de fereastră).

INSTRUCȚIUNI DE UTILIZARE

• Asigurați-vă că comutatorul rotativ este în poziția OFF (oprit).
• Conectați-l la o priză electrică de 120V AC.
• Pentru a utiliza în modul EXHAUST (evacuare), rotiți manual unitatea în fereastră. (Comenzile pot fi operate de ambele părți.)
• Pentru a porni unitatea, rotiți comutatorul rotativ (C) la viteza dorită (mare sau mică).

ASIGURAȚI-VĂ CĂ VENTILATORUL ESTE INSTALAT ÎN SIGURANȚĂ ÎN FEREASTRĂ ÎN ORICE MOMENT. NU VĂ SPRIJINIȚI ȘI NU ÎMPINGEȚI VENTILATORUL CÂND ESTE ÎN FEREASTRĂ.

CURĂȚARE/ÎNTREȚINERE

INSTRUCȚIUNI

Urmați aceste instrucțiuni pentru a îngriji corect și în siguranță ventilatorul de fereastră. Vă rugăm să rețineți:

SIGURANȚĂ ÎNLOCUIBILĂ
Dacă siguranța dvs. înlocuibilă (5 Amperi, 125 Volți) se arde, vă rugăm să comandați o siguranță nouă la 1-800-546-5637. Urmați instrucțiunile de mai jos pentru a înlocui siguranța de pe ștecher.

Instrucțiuni de service pentru utilizator

1. Deconectați ventilatorul. Apucați ștecherul și scoateți-l din priză sau din alt dispozitiv de ieșire. Nu deconectați trăgând de cablu.
2. Deschideți capacul siguranței, situat în partea de sus a ștecherului, folosind degetul mare sau o șurubelniță cu cap plat pentru a glisa capacul în jos spre pini.
   Notă: Asigurați-vă că capacul siguranței este complet deschis înainte de a încerca să scoateți siguranța.
3. Scoateți cu atenție siguranța folosind o șurubelniță mică pentru a scoate siguranța din compartiment de capetele metalice ale siguranței (vezi Figura 3).

4. Așezați ștecherul pe o suprafață solidă, plană. Introduceți o siguranță nouă de 5 Amperi, 125 Volți în compartimentul siguranței și utilizați o șurubelniță mică pentru a fixa capetele metalice ale siguranței în compartiment.

   Risc de incendiu. Înlocuiți siguranța numai cu o siguranță de 5 Amperi, 125 Volți.
5. Glisați capacul siguranței închis complet. Dacă capacul siguranței este dificil de închis, asigurați-vă că siguranța este fixată complet la locul ei apăsând pe capetele metalice ale siguranței.
6. Risc de incendiu. Nu înlocuiți ștecherul de atașare. Conține un dispozitiv de siguranță (siguranță) care nu trebuie îndepărtat. Aruncați produsul dacă ștecherul de atașare este deteriorat.

CURĂȚAREA VENTILATORULUI

• Deconectați întotdeauna ventilatorul înainte de curățare sau dezasamblare.
• Nu permiteți ca apa să picure pe sau să intre în carcasa motorului ventilatorului.
• Asigurați-vă că utilizați o cârpă moale umezită cu o soluție ușoară de săpun.
• Nu utilizați niciunul dintre următoarele ca agent de curățare: benzină, diluant, benzen.

Curățarea paletei ventilatorului și a grilei frontale

1. Asigurați-vă că ventilatorul este deconectat.
2. Folosind o șurubelniță cu cap Phillips, scoateți șuruburile care țin împreună grilele din față și din spate. Separați cu atenție grilele din față și din spate de capătul opus extensiei încorporate. Nu detașați complet grilele, deoarece acest lucru poate deteriora clemele extensiei. Separați doar suficient pentru a obține acces la palete cu o singură mână.
3. Curățați paletele și grilele cu o cârpă moale și umedă (vezi mai sus).
4. Fixați bine grilele împreună.

DEPOZITARE / ACCESORII PENTRU VENTILATOR

DEPOZITAREA VENTILATORULUI

Pentru toate ventilatoarele de fereastră și ventilatoarele care vin deja asamblate.

• Este important să-l păstrați într-un loc sigur și uscat.
• Vă recomandăm să utilizați originalul (sau corespunzător
• Vă rugăm să rețineți să protejați ventilatorul de praf sau umiditate.

ACCESORII PENTRU VENTILATOR DE FEREASTRĂ

Ventilator de fereastră Extensie Panou

Pentru a comanda, vă rugăm să accesați www.holmesproducts.com sau sunați la 1-800-546-5637

Dacă aveți întrebări cu privire la produsul dvs. sau doriți să aflați mai multe despre alte produse Holmes ® , vă rugăm să contactați departamentul nostru de servicii pentru consumatori la 1-800-546-5637 sau vizitați site-ul nostru web la www.holmesproducts.com.

© 2011 Sunbeam Products, Inc. care își desfășoară activitatea ca Jarden Consumer Solutions. Toate drepturile rezervate.
Distribuit de Sunbeam Products, Inc. care își desfășoară activitatea ca Jarden Consumer Solutions, Boca Raton, Florida 33431.
