Multitech MultiConnect rCell 100 Series, MTR-H5/H6/G3 Γρήγορη Εκκίνηση

Επισκόπηση

Το MultiConnect^® rCell 100 Series Router (MTR-H5, MTR-H6, MTR-G3) παρέχει ασφαλή επικοινωνία δεδομένων μεταξύ πολλών τύπων συσκευών που χρησιμοποιούν παλαιότερες και τις πιο πρόσφατες τεχνολογίες επικοινωνίας.

Περιεχόμενα Πακέτου

Το MultiConnect^® rCell 100 Series Router (MTR-H5, MTR-H6, MTRG3) συνήθως περιλαμβάνει τα ακόλουθα (διαφέρει ανάλογα με το μοντέλο):

Δεξιά Πλευρική Επιφάνεια για MTR-H5 και MTR-H6

Δεξιά Πλευρική Επιφάνεια για MTR-G3

Πλευρικές Επιφάνειες

Η συσκευή διαθέτει υποδοχές και στις δύο πλευρές του περιβλήματος. Η δεξιά πλευρά της συσκευής περιέχει ένα κουμπί επαναφοράς, WiFi, Auxiliary (για Diversity), GPS και κυψελοειδείς υποδοχές για H5/H6. Για G3, είναι διαθέσιμη μόνο η κυψελοειδής υποδοχή. Ανάλογα με το μοντέλο, οι υποδοχές GPS ή WiFi ενδέχεται να υπάρχουν ή να μην υπάρχουν. Η αριστερή πλευρά της συσκευής περιλαμβάνει μια υποδοχή RS-232, μια υποδοχή Ethernet και την υποδοχή τροφοδοσίας.

Εγκατάσταση του Router

1. Για να χρησιμοποιήσετε τις κυψελοειδείς λειτουργίες του router, συνδέστε μια κατάλληλη κεραία στην υποδοχή της κεραίας.
2. Χρησιμοποιώντας ένα καλώδιο Ethernet, συνδέστε το ένα άκρο του καλωδίου στην υποδοχή E-NET στο πίσω μέρος του router και το άλλο άκρο στον υπολογιστή σας, απευθείας ή μέσω ενός διακόπτη ή hub.
3. Εάν συνδέεστε σε μια σειριακή διεπαφή, συνδέστε την υποδοχή DE-9 (9-pin) του καλωδίου RS-232 στην υποδοχή RS-232 στο router. Στη συνέχεια, συνδέστε το άλλο άκρο στη σειριακή θύρα της επιθυμητής συσκευής.
4. Ορισμένοι routers υποστηρίζουν τη χρήση ενός δέκτη GPS, συμπεριλαμβανομένων των B08 και B10 για H5 και B19 για H6. Εάν χρησιμοποιείτε έναν δέκτη GPS με το router, συνδέστε το καλώδιο GPS στην υποδοχή GPS.
5. Ορισμένοι routers υποστηρίζουν τη χρήση WiFi, συμπεριλαμβανομένων των B09 και B10 για H5 και B18 και B19 για H6. Εάν χρησιμοποιείτε WiFi με το router, συνδέστε την κεραία WiFi στην υποδοχή WIFI.
6. Βιδώστε το καλώδιο τροφοδοσίας από τη μονάδα τροφοδοσίας στην σύνδεση τροφοδοσίας. Συνδέστε το τροφοδοτικό στην πηγή τροφοδοσίας.
   • Η POWER LED (ενδεικτική λυχνία τροφοδοσίας) ανάβει μετά την ενεργοποίηση της συσκευής.
   • Όταν η STATUS LED (ενδεικτική λυχνία κατάστασης) αναβοσβήνει, η συσκευή είναι έτοιμη για χρήση.
7. Μπορείτε να διαμορφώσετε τη συσκευή σας χρησιμοποιώντας τη διεπαφή διαχείρισης web. Ίσως χρειαστεί να αλλάξετε τη διεύθυνση IP του υπολογιστή σας ώστε να βρίσκεται στην ίδια περιοχή IP και μάσκας υποδικτύου με τη συσκευή.
   1. Ανοίξτε το πρόγραμμα περιήγησης web. Στο πεδίο διεύθυνσης, πληκτρολογήστε την προεπιλεγμένη διεύθυνση για τη συσκευή: http://192.168.2.1. (Εάν το πρόγραμμα περιήγησης εμφανίσει ένα μήνυμα σχετικά με ένα πρόβλημα με το πιστοποιητικό ασφαλείας, αγνοήστε το και κάντε κλικ στο Continue (Συνέχεια)).
   2. Για G3, ανοίγει μια σελίδα σύνδεσης. Εισαγάγετε το προεπιλεγμένο όνομα χρήστη: admin (όλα πεζά). Στη συνέχεια, εισαγάγετε τον προεπιλεγμένο κωδικό πρόσβασης: admin (όλα πεζά). Κάντε κλικ στο Login (Σύνδεση).
   3. Για H5/H6, κατά την πρώτη σύνδεση, η συσκευή εισέρχεται σε λειτουργία θέσης σε λειτουργία απαιτώντας ένα όνομα χρήστη και κωδικό πρόσβασης για έναν λογαριασμό χρήστη διαχειριστή. Εισαγάγετε και υποβάλετε το επιθυμητό όνομα χρήστη και κωδικό πρόσβασης. Επιβεβαιώστε τον κωδικό πρόσβασης.
   4. Ανατρέξτε στον κατάλληλο οδηγό χρήστη για περισσότερες λεπτομέρειες σχετικά με την πρώτη ρύθμιση.

Πρόσθετες Πληροφορίες

Για τις πιο πρόσφατες πληροφορίες σχετικά με τη συσκευή σας, συμπεριλαμβανομένων των θεμάτων λειτουργίας, κανονιστικών ρυθμίσεων και ασφάλειας, ανατρέξτε στον κατάλληλο οδηγό χρήστη στο διαδίκτυο: http://www.multitech.com/brands/multiconnect-rcell-100-series

Περιγραφές LED

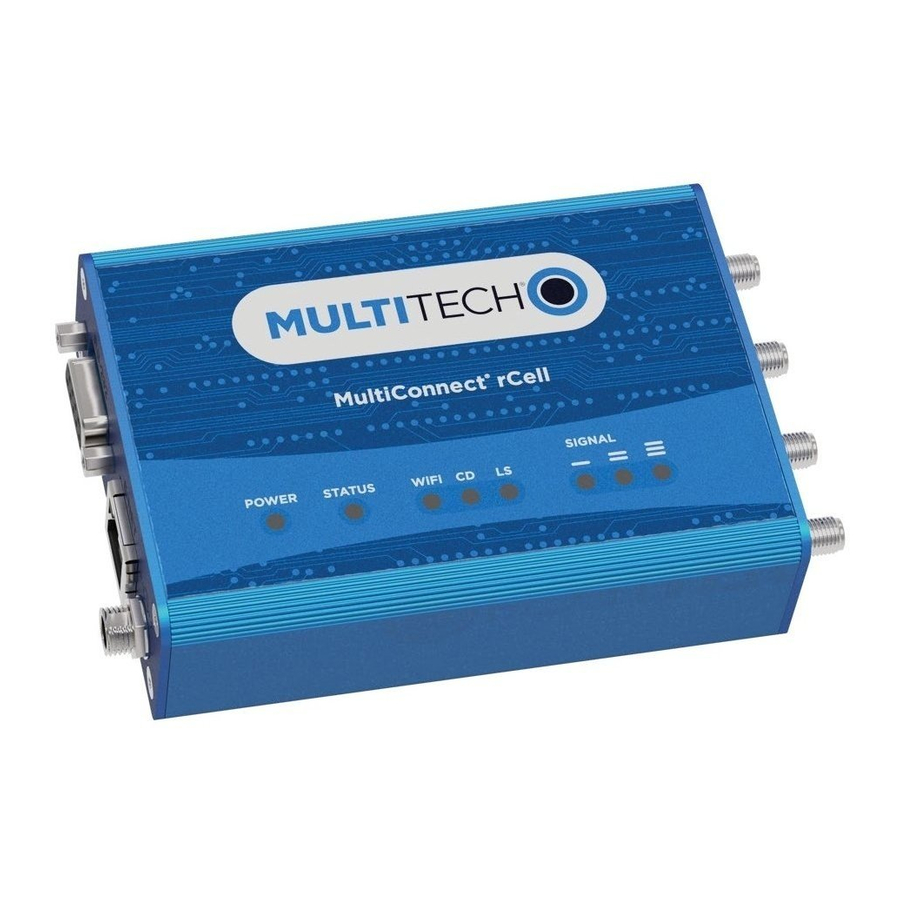

Η επάνω επιφάνεια περιέχει τις ακόλουθες λυχνίες LED:

• Power and Status LEDs (Ενδεικτικές λυχνίες τροφοδοσίας και κατάστασης) - Η ενδεικτική λυχνία τροφοδοσίας υποδεικνύει ότι υπάρχει τροφοδοσία DC και η ενδεικτική λυχνία κατάστασης αναβοσβήνει όταν η μονάδα λειτουργεί κανονικά.
• WiFi LED (Ενδεικτική λυχνία WiFi) - Η ενδεικτική λυχνία WiFi υποδεικνύει ότι το WiFi είναι ενεργοποιημένο (μόνο για H5 και H6).
• Modem LEDs (Ενδεικτικές λυχνίες Modem) - Δύο ενδεικτικές λυχνίες modem υποδεικνύουν την ανίχνευση φορέα και την κατάσταση σύνδεσης.
• Signal LEDs (Ενδεικτικές λυχνίες σήματος) - Τρεις ενδεικτικές λυχνίες σήματος εμφανίζουν το επίπεδο ισχύος σήματος της ασύρματης σύνδεσης.
• Ethernet LEDs (Ενδεικτικές λυχνίες Ethernet) - Αυτές οι ενδεικτικές λυχνίες δεν βρίσκονται στην επάνω επιφάνεια. Οι δύο ενδεικτικές λυχνίες Ethernet βρίσκονται φυσικά στην(ις) υποδοχή(ές) RJ-45.
  • Ethernet Link LED (Ενδεικτική λυχνία σύνδεσης Ethernet) - Βρίσκεται στα δεξιά στην υποδοχή Ethernet. Αυτή η ενδεικτική λυχνία αναβοσβήνει όταν υπάρχει δραστηριότητα μετάδοσης και λήψης και είναι σταθερή όταν υπάρχει έγκυρη σύνδεση Ethernet.
  • Ethernet Speed LED (Ενδεικτική λυχνία ταχύτητας Ethernet) - Βρίσκεται στα αριστερά στην υποδοχή Ethernet. Όταν είναι αναμμένη, το Ethernet συνδέεται στα 100Mbps. Εάν δεν είναι αναμμένη, το Ethernet συνδέεται στα 10 Mbps.

Εγκατάσταση Κάρτας SIM

Εάν θέλετε να χρησιμοποιήσετε το router σε ένα συγκεκριμένο κυψελοειδές δίκτυο, εγκαταστήστε μια κάρτα mini-SIM [ή mini SIM (2FF) form factor].

Για να εγκαταστήσετε την SIM:

1. Εντοπίστε την υποδοχή κάρτας SIM στο πλάι του router. Η υποδοχή φέρει την ένδειξη SIM.
2. Σπρώξτε την κάρτα SIM στην υποδοχή μέχρι να ασφαλίσει στη θέση της.


Στήριξη Συσκευής

1. Εντοπίστε την αυλάκωση στο κάτω μέρος του modem.
2. Σύρετε τη ράβδο στήριξης μέσα από την αυλάκωση.
3. Για να ασφαλίσετε τη ράβδο στην επιθυμητή επιφάνεια, τοποθετήστε και σφίξτε δύο βίδες στις οπές σε κάθε άκρο της ράβδου στήριξης. Ανατρέξτε στον οδηγό χρήστη για μια απεικόνιση της ράβδου στήριξης, καθώς και τις διαστάσεις για την τοποθέτηση των βιδών.

MultiConnect^® rCell 100 Series Router(MTR-H5/H6/G3)

Part Number: 82102102L Rev. 3
