Muhtasari

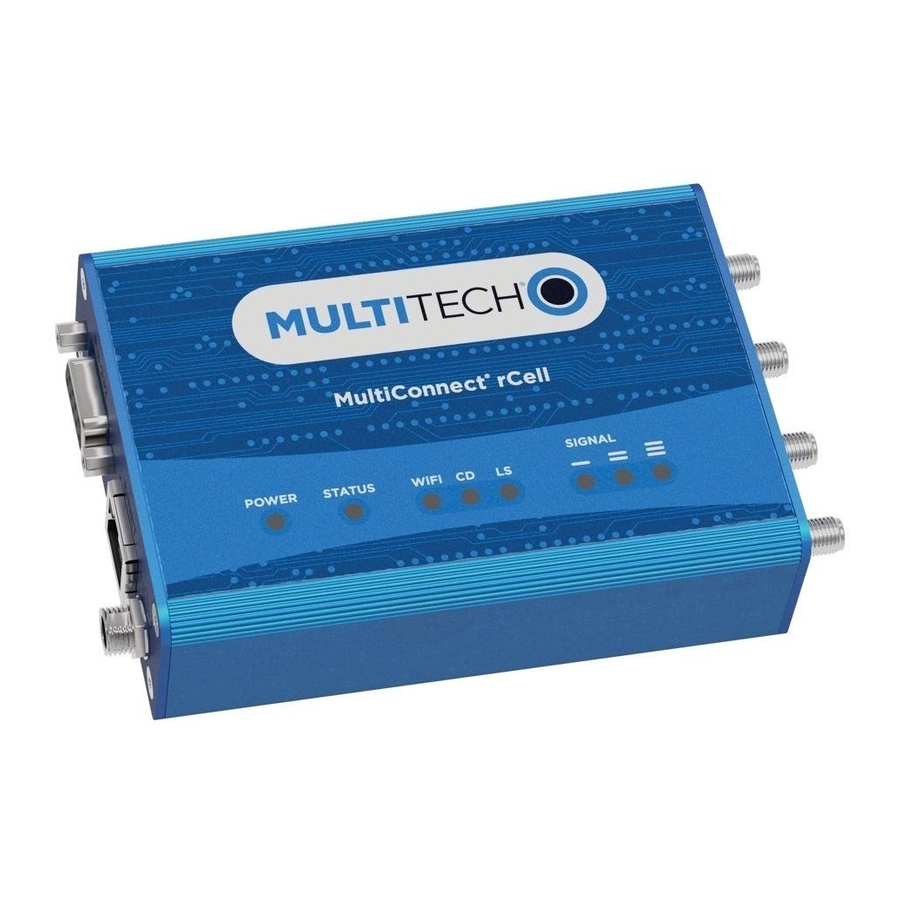

Router ya MultiConnect^® rCell 100 Series (MTR-H5, MTR-H6, MTR-G3) hutoa mawasiliano salama ya data kati ya aina nyingi za vifaa vinavyotumia teknolojia za zamani na za kisasa za mawasiliano.

Yaliyomo kwenye Kifurushi

Router yako ya MultiConnect^® rCell 100 Series (MTR-H5, MTR-H6, MTRG3) kwa kawaida inajumuisha yafuatayo (hutofautiana kulingana na modeli):

Ugavi wa Nguvu	Ugavi wa nguvu 1 - 9 VDC na blade zinazoweza kutolewa, plagi/blade 1 ya NAM, plagi/blade 1 - EURO, plagi/blade 1 - UK, plagi/blade 1-AU/NZ
Kebo	Kebo 1 -Ethernet yenye kiunganishi cha RJ-45, Kebo 1 - ya umeme kutoka kwa ugavi wa umeme
Antena	1 - CELL, Kwa H5: Antena ya nje ya Hepta Band SM, Kwa H6 na G3: Antena ya nje ya Penta Band, Antena 1 ya nje ya GPS, na Antena 1 - ya nje ya WIFI
Hati	1 - Mwongozo wa Haraka, 1 - Mipango ya Udhamini, 1 - Uanzishaji, Usaidizi na Taarifa za Udhibiti
Vitu Vingine	1 - Fimbo ya kupachika, 4 - Vibao vya wambiso vya uwazi au miguu ya kupachika
Kifaa	Router 1- MultiConnect^® rCell 100 Series (H5, H6, G3) 4.169" x 3.00" x 1.163" Uzio wa bluu unajumuisha: Kiunganishi cha nguvu cha 7-32 VDC Kiunganishi cha RS-232 (DE 9-pin, female-D) Nafasi ya E-NET RJ-45 kwa Ethernet ya kawaida 10/100 Base-T Kiunganishi cha WIFI WiFi cha kiume cha SMA (kwa H5 na H6 pekee) Kiunganishi cha AUX Cellular cha kike cha SMA (Tofauti - H5 na H6 pekee) Kiunganishi cha GPS GPS cha kike cha SMA (B08 na B10 kwa H5 na B19 kwa H6) Kiunganishi cha CELL Cellular cha kike cha SMA

Paneli ya Upande wa Kulia kwa MTR-H5 na MTR-H6

Paneli ya Upande wa Kulia kwa MTR-G3

Paneli za Upande

Kifaa kina viunganishi pande zote mbili za nyumba. Upande wa kulia wa kifaa una kitufe cha kuweka upya, WiFi, Msaidizi (kwa Tofauti), GPS, na viunganishi vya Cellular kwa H5/H6. Kwa G3, kiunganishi cha Cellluar pekee ndicho kinapatikana. Kulingana na modeli, viunganishi vya GPS au WiFi vinaweza kuwepo au kutokuwepo. Upande wa kushoto wa kifaa unajumuisha kiunganishi cha RS-232, kiunganishi cha Ethernet, na sehemu ya kupokelea umeme.

Kusakinisha Router

Ili kutumia vipengele vya cellular vya router, unganisha antena inayofaa kwenye kiunganishi cha antena.
Kwa kutumia kebo ya Ethernet, unganisha ncha moja ya kebo kwenye kiunganishi cha E-NET nyuma ya router na ncha nyingine kwenye kompyuta yako, moja kwa moja au kupitia swichi au kitovu.
Ikiwa unaunganisha kwenye kiolesura cha serial, unganisha kiunganishi cha DE-9 (9-pin) cha kebo ya RS-232 kwenye kiunganishi cha RS-232 kwenye router. Kisha unganisha ncha nyingine kwenye bandari ya serial kwenye kifaa unachotaka.
Baadhi ya router zinaauni matumizi ya kipokezi cha GPS ikiwa ni pamoja na B08 na B10 kwa H5 na B19 kwa H6. Ikiwa unatumia kipokezi cha GPS na router, ambatisha kebo ya GPS kwenye kiunganishi cha GPS.
Baadhi ya router zinaauni matumizi ya WiFi ikiwa ni pamoja na B09 na B10 kwa H5 na B18 na B19 kwa H6. Ikiwa unatumia WiFi na router, ambatisha antena ya WiFi kwenye kiunganishi cha WIFI.
Parafua risasi ya umeme kutoka kwa moduli ya usambazaji wa umeme kwenye muunganisho wa umeme. Chomeka usambazaji wa umeme kwenye chanzo cha umeme.
- POWER LED (LED ya Nguvu) huwaka baada ya kifaa kuwashwa.
- Wakati STATUS LED (LED ya Hali) inawaka, kifaa kiko tayari kutumika.
Unaweza kusanidi kifaa chako kwa kutumia kiolesura chake cha usimamizi wa wavuti. Unaweza kuhitaji kubadilisha anwani ya IP ya kompyuta yako ili iwe katika anwani sawa ya IP na safu ya barakoa ya subnet kama kifaa.
1. Fungua kivinjari cha wavuti. Katika sehemu ya anwani, andika anwani chaguo-msingi ya kifaa: http://192.168.2.1. (Ikiwa kivinjari kinaonyesha ujumbe kuhusu tatizo na cheti cha usalama, puuza na ubofye Continue (Endelea)).
2. Kwa G3, ukurasa wa kuingia unafungua. Ingiza jina la mtumiaji chaguo-msingi: admin (herufi ndogo zote). Kisha, ingiza nenosiri chaguo-msingi: admin (herufi ndogo zote). Bofya Login (Ingia).
3. Kwa H5/H6, unapoingia kwa mara ya kwanza, kifaa huingia katika hali ya kuagiza inayohitaji jina la mtumiaji na nenosiri kwa akaunti ya mtumiaji msimamizi. Ingiza na uwasilishe jina la mtumiaji na nenosiri unalotaka. Thibitisha nenosiri.
4. Rejelea mwongozo wa mtumiaji unaofaa kwa maelezo zaidi kuhusu usanidi wa mara ya kwanza.

Taarifa za Ziada

Kwa taarifa za hivi punde kuhusu kifaa chako ikiwa ni pamoja na uendeshaji, udhibiti, na mada za usalama, rejelea mwongozo wa mtumiaji unaofaa mtandaoni: http://www.multitech.com/brands/multiconnect-rcell-100-series

Maelezo ya LED

Paneli ya juu ina LED zifuatazo:

Power and Status LEDs (LED za Nguvu na Hali) - LED ya Nguvu inaonyesha kuwa nguvu ya DC ipo na LED ya Hali inawaka wakati kitengo kinafanya kazi kawaida.
WiFi LED (LED ya WiFi) - LED ya WiFi inaonyesha kuwa WiFi imewashwa (H5 na H6 pekee).
Modem LEDs (LED za Modem) - LED mbili za modem zinaonyesha ugunduzi wa mtoa huduma na hali ya kiungo.
Signal LEDs (LED za Mawimbi) - LED tatu za mawimbi zinaonyesha kiwango cha nguvu ya mawimbi ya muunganisho wa wireless.
Ethernet LEDs (LED za Ethernet) - LED hizi hazipo kwenye paneli ya juu. LED mbili za Ethernet ziko kimwili kwenye kiunganishi cha RJ-45.
- Ethernet Link LED (LED ya Kiungo cha Ethernet) - Iko upande wa kulia kwenye kiunganishi cha Ethernet. LED hii inawaka wakati kuna shughuli ya kusambaza na kupokea na inakaa tuli wakati kuna muunganisho halali wa Ethernet.
- Ethernet Speed LED (LED ya Kasi ya Ethernet) - Iko upande wa kushoto kwenye kiunganishi cha Ethernet. Inapowaka Ethernet imeunganishwa kwa 100Mbps. Ikiwa haijawashwa, Ethernet imeunganishwa kwa 10 Mbps.

Kusakinisha SIM Kadi

Ikiwa unataka kuendesha router kwenye mtandao fulani wa cellular, sakinisha SIM kadi ndogo [au umbo la SIM ndogo (2FF)].

Ili kusakinisha SIM:

Tafuta nafasi ya SIM kadi upande wa router. Nafasi hiyo imeandikwa SIM.
Sukuma SIM kadi kwenye nafasi hadi ibonyeze mahali pake.

Kupachika Kifaa

Tafuta kijito chini ya modem.
Telezesha fimbo ya kupachika kupitia kijito.
Ili kulinda fimbo kwenye uso unaotaka, weka na kaza screws mbili kwenye mashimo kwenye kila ncha ya fimbo ya kupachika. Rejelea mwongozo wa mtumiaji kwa mchoro wa fimbo ya kupachika, pamoja na vipimo vya uwekaji wa screws.

MultiConnect^® rCell 100 Series Router(MTR-H5/H6/G3)

Nambari ya Sehemu: 82102102L Rev. 3

Hakimiliki na Alama za Biashara

Chapisho hili haliwezi kunakiliwa, kwa ujumla au sehemu, bila ruhusa maalum na ya wazi ya maandishi iliyosainiwa na afisa mkuu wa Multi-Tech Systems, Inc. Haki zote zimehifadhiwa. Hakimiliki © 2018 na Multi-Tech Systems, Inc.

Multi-Tech Systems, Inc. haitoi uwakilishi au dhamana, iwe ya wazi, iliyodokezwa au kwa vizuizi, kuhusiana na maudhui, taarifa, nyenzo na mapendekezo yaliyomo humu na inakanusha haswa dhamana zozote zilizodokezwa za uuzaji, ufaafu kwa madhumuni yoyote mahususi na kutokiuka. Multi-Tech Systems, Inc. inahifadhi haki ya kurekebisha chapisho hili bila wajibu wa kumjulisha mtu au shirika lolote kuhusu marekebisho au mabadiliko hayo.

MultiConnect, MultiTech na nembo ya MultiTech ni alama za biashara zilizosajiliwa za Multi-Tech Systems, Inc. Majina mengine yote ya chapa na bidhaa ni alama za biashara au alama za biashara zilizosajiliwa za kampuni zao husika.

Vifaa vya Daraja B vya Udhibiti wa 47 CFR Sehemu ya 15

Kifaa hiki kimejaribiwa na kupatikana kuwa kinatii vikomo vya kifaa cha kidijitali cha Daraja B, kwa mujibu wa sehemu ya 15 ya Sheria za FCC. Vikomo hivi vimeundwa ili kutoa ulinzi unaofaa dhidi ya kuingiliwa kwa madhara katika usakinishaji wa makazi. Kifaa hiki huzalisha, hutumia, na kinaweza kuangaza nishati ya masafa ya redio na, ikiwa hakijasakinishwa na kutumiwa kwa mujibu wa maagizo, kinaweza kusababisha kuingiliwa kwa madhara kwa mawasiliano ya redio. Hata hivyo, hakuna uhakika kwamba kuingiliwa hakutatokea katika usakinishaji fulani. Ikiwa kifaa hiki kitasababisha kuingiliwa kwa madhara kwa mapokezi ya redio au televisheni, ambayo inaweza kuamuliwa kwa kuzima na kuwasha kifaa, mtumiaji anahimizwa kujaribu kusahihisha kuingiliwa kwa moja au zaidi ya hatua zifuatazo:

Elekeza upya au uhamishe antena inayopokea.
Ongeza utengano kati ya kifaa na kipokezi.
Unganisha kifaa kwenye plagi kwenye saketi tofauti na ile ambayo kipokezi kimeunganishwa.
Wasiliana na muuzaji au fundi mwenye uzoefu wa redio/TV kwa usaidizi.

Mabadiliko au marekebisho kwenye kitengo hiki ambayo hayajaidhinishwa waziwazi na mhusika anayehusika na utiifu yanaweza kubatilisha mamlaka ya mtumiaji ya kuendesha kifaa.

Utiifu wa EMC, Usalama, na Maelekezo ya Vifaa vya Redio (RED) - H5 na H6

MultiTech inatangaza kuwa kifaa hiki kinatii mahitaji muhimu na masharti mengine muhimu ya Maelekezo ya 2014/53/EU. Tamko la kufuata linaweza kuombwa katika https://support.multitech.com.

Multi-Tech Systems, Inc.
2205 Woodale Drive, Mounds View, Minnesota 55112 U.S.A.

Simu: 763-785-3500 au 800-328-9717
Faksi: 763-785-9874

Usaidizi
Tovuti ya Usaidizi
https://support.multitech.com

Hifadhi ya Maarifa
http://www.multitech.com/kb.go

Ulaya, Mashariki ya Kati, Afrika:
support@multitech.co.uk
+(44) 118 959 7774

U.S., Kanada, wengine wote:
support@multitech.com
(800) 972-2439 au (763) 717-5863

Saa za Biashara: M-F, 8am hadi 5pm CT
