Inicio rápido de Multitech MultiConnect rCell Serie 100, MTR-H5/H6/G3

Descripción general

El enrutador MultiConnect^® rCell Serie 100 (MTR-H5, MTR-H6, MTR-G3) proporciona una comunicación de datos segura entre muchos tipos de dispositivos que utilizan tecnologías de comunicación heredadas y las más recientes.

Contenido del paquete

Su enrutador MultiConnect^® rCell Serie 100 (MTR-H5, MTR-H6, MTRG3) normalmente incluye lo siguiente (varía según el modelo):

Panel lateral derecho para MTR-H5 y MTR-H6

Panel lateral derecho para MTR-G3

Paneles laterales

El dispositivo tiene conectores en ambos lados de la carcasa. El lado derecho del dispositivo contiene un botón de reinicio, WiFi, Auxiliar (para Diversidad), GPS y conectores celulares para H5/H6. Para G3, solo está disponible el conector Cellluar. Dependiendo del modelo, los conectores GPS o WiFi pueden estar presentes o no. El lado izquierdo del dispositivo incluye un conector RS-232, un conector Ethernet y el receptáculo de alimentación.

Instalación del enrutador

1. Para utilizar las funciones celulares del enrutador, conecte una antena adecuada al conector de la antena.
2. Usando un cable Ethernet, conecte un extremo del cable al conector E-NET en la parte posterior del enrutador y el otro extremo a su computadora, directamente o a través de un conmutador o concentrador.
3. Si se está conectando a una interfaz serial, conecte el conector DE-9 (de 9 pines) del cable RS-232 al conector RS-232 en el enrutador. Luego, conecte el otro extremo al puerto serial en el dispositivo deseado.
4. Algunos enrutadores admiten el uso de un receptor GPS, incluidos B08 y B10 para H5 y B19 para H6. Si está utilizando un receptor GPS con el enrutador, conecte el cable GPS al conector GPS.
5. Algunos enrutadores admiten el uso de WiFi, incluidos B09 y B10 para H5 y B18 y B19 para H6. Si está utilizando WiFi con el enrutador, conecte la antena WiFi al conector WIFI.
6. Atornille el cable de alimentación del módulo de la fuente de alimentación a la conexión de alimentación. Enchufe la fuente de alimentación a la fuente de alimentación.
   • El LED de alimentación (POWER LED) se ilumina después de que el dispositivo se enciende.
   • Cuando el LED de estado (STATUS LED) parpadea, el dispositivo está listo para usarse.
7. Puede configurar su dispositivo utilizando su interfaz de administración web. Es posible que deba cambiar la dirección IP de su computadora para que esté en el mismo rango de IP y máscara de subred que el dispositivo.
   1. Abra el navegador web. En el campo de dirección, escriba la dirección predeterminada para el dispositivo: http://192.168.2.1. (Si el navegador muestra un mensaje sobre un problema con el certificado de seguridad, ignore y haga clic en Continuar (Continue)).
   2. Para G3, se abre una página de inicio de sesión. Ingrese el nombre de usuario predeterminado: admin (todo en minúsculas). Luego, ingrese la contraseña predeterminada: admin (todo en minúsculas). Haga clic en Login (Iniciar sesión).
   3. Para H5/H6, al iniciar sesión por primera vez, el dispositivo entra en modo de puesta en marcha que requiere un nombre de usuario y una contraseña para una cuenta de usuario administrador. Ingrese y envíe el nombre de usuario y la contraseña deseados. Confirme la contraseña.
   4. Consulte la guía del usuario correspondiente para obtener más detalles sobre la configuración inicial.

Información adicional

Para obtener la información más reciente sobre su dispositivo, incluidos los temas de operación, reglamentación y seguridad, consulte la guía del usuario correspondiente en línea: http://www.multitech.com/brands/multiconnect-rcell-100-series

Descripciones de los LED

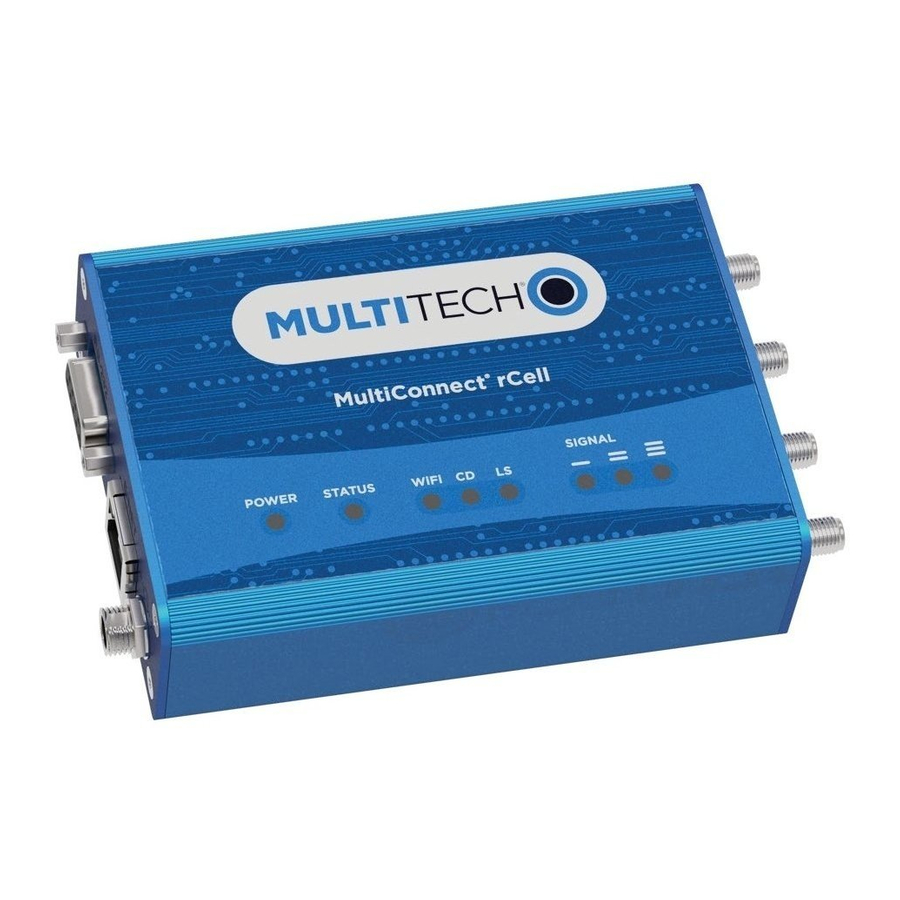

El panel superior contiene los siguientes LED:

• LED de alimentación y estado (Power and Status LEDs): el LED de alimentación indica que hay alimentación de CC presente y el LED de estado parpadea cuando la unidad funciona normalmente.
• LED de WiFi (WiFi LED): el LED de WiFi indica que WiFi está habilitado (solo H5 y H6).
• LED de módem (Modem LEDs): dos LED de módem indican la detección de la portadora y el estado del enlace.
• LED de señal (Signal LEDs): tres LED de señal muestran el nivel de intensidad de la señal de la conexión inalámbrica.
• LED de Ethernet (Ethernet LEDs): estos LED no están en el panel superior. Los dos LED de Ethernet están físicamente en los conectores RJ-45.
  • LED de enlace de Ethernet (Ethernet Link LED): ubicado a la derecha en el conector Ethernet. Este LED parpadea cuando hay actividad de transmisión y recepción y está fijo cuando hay una conexión Ethernet válida.
  • LED de velocidad de Ethernet (Ethernet Speed LED): ubicado a la izquierda en el conector Ethernet. Cuando está encendido, Ethernet está vinculado a 100 Mbps. Si no está encendido, Ethernet está vinculado a 10 Mbps.

Instalación de una tarjeta SIM

Si desea operar el enrutador en una red celular en particular, instale una tarjeta mini-SIM [o factor de forma mini SIM (2FF)].

Para instalar la SIM:

1. Ubique la ranura de la tarjeta SIM en el costado del enrutador. La ranura está etiquetada como SIM.
2. Empuje la tarjeta SIM en la ranura hasta que encaje en su lugar.


Montaje del dispositivo

1. Ubique la ranura en la parte inferior del módem.
2. Deslice la varilla de montaje a través de la ranura.
3. Para asegurar la varilla a la superficie deseada, coloque y apriete dos tornillos en los orificios en cada extremo de la varilla de montaje. Consulte la guía del usuario para obtener una ilustración de la varilla de montaje, así como las dimensiones para la colocación de los tornillos.

Enrutador MultiConnect^® rCell Serie 100 (MTR-H5/H6/G3)

Número de pieza: 82102102L Rev. 3
