Multitech MultiConnect rCell 100 Series, MTR-H5/H6/G3 Ghid de Pornire Rapidă

Prezentare generală

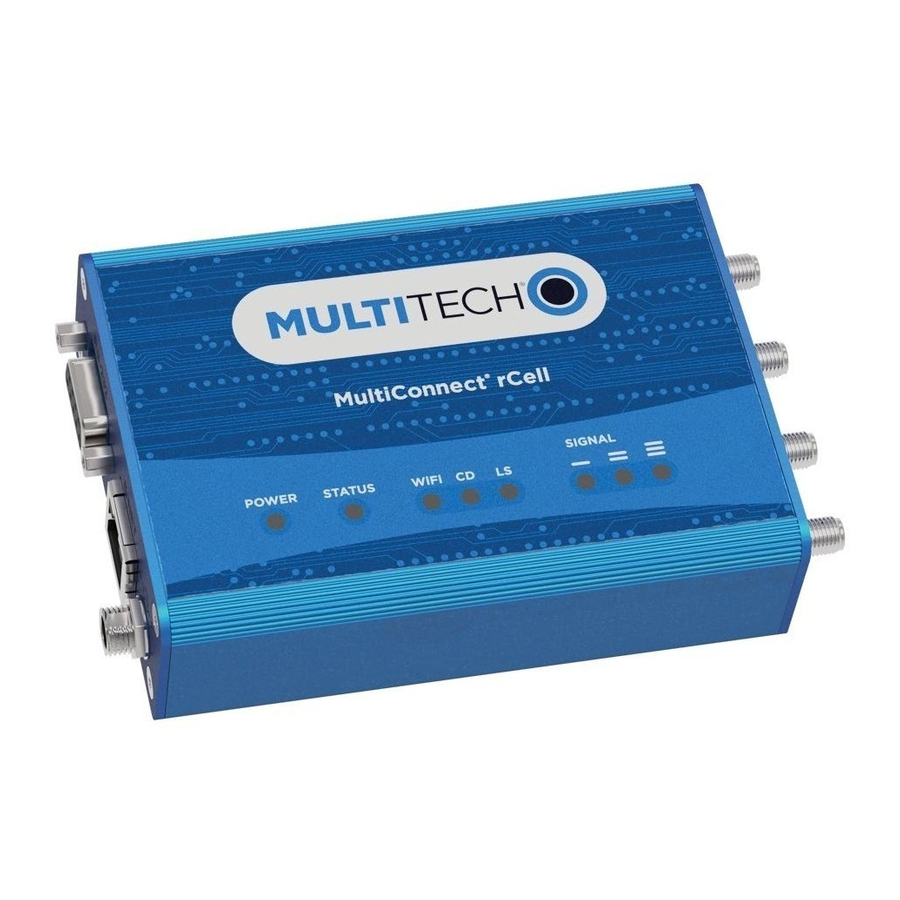

Routerul MultiConnect^® rCell 100 Series (MTR-H5, MTR-H6, MTR-G3) oferă o comunicare securizată a datelor între multe tipuri de dispozitive care utilizează tehnologii de comunicare vechi și cele mai recente.

Conținutul pachetului

Routerul dvs. MultiConnect^® rCell 100 Series (MTR-H5, MTR-H6, MTRG3) include de obicei următoarele (variază în funcție de model):

Panoul lateral drept pentru MTR-H5 și MTR-H6

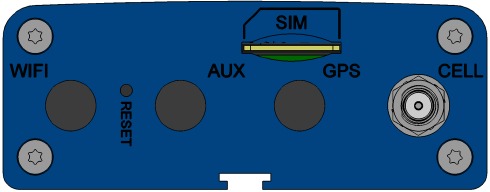

Panoul lateral drept pentru MTR-G3

Panouri laterale

Dispozitivul are conectori pe ambele părți ale carcasei. Partea dreaptă a dispozitivului conține un buton de resetare, conectori WiFi, Auxiliar (pentru Diversitate), GPS și Celular pentru H5/H6. Pentru G3, este disponibil doar conectorul Celular. În funcție de model, conectorii GPS sau WiFi pot fi prezenți sau nu. Partea stângă a dispozitivului include un conector RS-232, un conector Ethernet și priza de alimentare.

Instalarea routerului

1. Pentru a utiliza funcțiile celulare ale routerului, conectați o antenă adecvată la conectorul antenei.
2. Folosind un cablu Ethernet, conectați un capăt al cablului la conectorul E-NET de pe spatele routerului și celălalt capăt la computer, direct sau printr-un comutator sau hub.
3. Dacă vă conectați la o interfață serială, conectați conectorul DE-9 (9-pini) al cablului RS-232 la conectorul RS-232 de pe router. Apoi conectați celălalt capăt la portul serial de pe dispozitivul dorit.
4. Unele routere acceptă utilizarea unui receptor GPS, inclusiv B08 și B10 pentru H5 și B19 pentru H6. Dacă utilizați un receptor GPS cu routerul, atașați cablul GPS la conectorul GPS.
5. Unele routere acceptă utilizarea WiFi, inclusiv B09 și B10 pentru H5 și B18 și B19 pentru H6. Dacă utilizați WiFi cu routerul, atașați antena WiFi la conectorul WIFI.
6. Înșurubați cablul de alimentare de la modulul de alimentare în conexiunea de alimentare. Conectați sursa de alimentare la sursa de alimentare.
   • LED-ul POWER (LED-ul de alimentare) se aprinde după ce dispozitivul pornește.
   • Când LED-ul STATUS (LED-ul de stare) clipește, dispozitivul este gata de utilizare.
7. Puteți configura dispozitivul utilizând interfața sa de gestionare web. Poate fi necesar să modificați adresa IP a computerului pentru a fi în aceeași rază de IP și mască de subrețea ca și dispozitivul.
   1. Deschideți browserul web. În câmpul de adresă, introduceți adresa implicită pentru dispozitiv: http://192.168.2.1. (Dacă browserul afișează un mesaj despre o problemă cu certificatul de securitate, ignorați și faceți clic pe Continue (Continuare)).
   2. Pentru G3, se deschide o pagină de autentificare. Introduceți numele de utilizator implicit: admin (toate litere mici). Apoi, introduceți parola implicită: admin (toate litere mici). Faceți clic pe Login (Autentificare).
   3. Pentru H5/H6, la conectarea pentru prima dată, dispozitivul intră în modul de punere în funcțiune, necesitând un nume de utilizator și o parolă pentru un cont de utilizator administrator. Introduceți și trimiteți numele de utilizator și parola dorite. Confirmați parola.
   4. Consultați ghidul de utilizare corespunzător pentru mai multe detalii despre configurarea inițială.

Informații suplimentare

Pentru cele mai recente informații despre dispozitivul dvs., inclusiv funcționarea, reglementările și subiectele de siguranță, consultați ghidul de utilizare corespunzător online: http://www.multitech.com/brands/multiconnect-rcell-100-series

Descrieri LED

Panoul superior conține următoarele LED-uri:

• Power and Status LEDs (LED-uri de alimentare și stare) - LED-ul de alimentare indică faptul că alimentarea DC este prezentă, iar LED-ul de stare clipește atunci când unitatea funcționează normal.
• WiFi LED (LED WiFi) - LED-ul WiFi indică faptul că WiFi este activat (numai H5 și H6).
• Modem LEDs (LED-uri modem) - Două LED-uri modem indică detectarea operatorului și starea legăturii.
• Signal LEDs (LED-uri de semnal) - Trei LED-uri de semnal afișează nivelul de intensitate a semnalului conexiunii wireless.
• Ethernet LEDs (LED-uri Ethernet) - Aceste LED-uri nu se află pe panoul superior. Cele două LED-uri Ethernet se află fizic pe conectorul(oarele) RJ-45.
  • Ethernet Link LED (LED-ul de legătură Ethernet) - Situat în dreapta pe conectorul Ethernet. Acest LED clipește când există activitate de transmisie și recepție și este aprins continuu când există o conexiune Ethernet validă.
  • Ethernet Speed LED (LED-ul de viteză Ethernet) - Situat în stânga pe conectorul Ethernet. Când este aprins, Ethernetul este conectat la 100 Mbps. Dacă nu este aprins, Ethernetul este conectat la 10 Mbps.

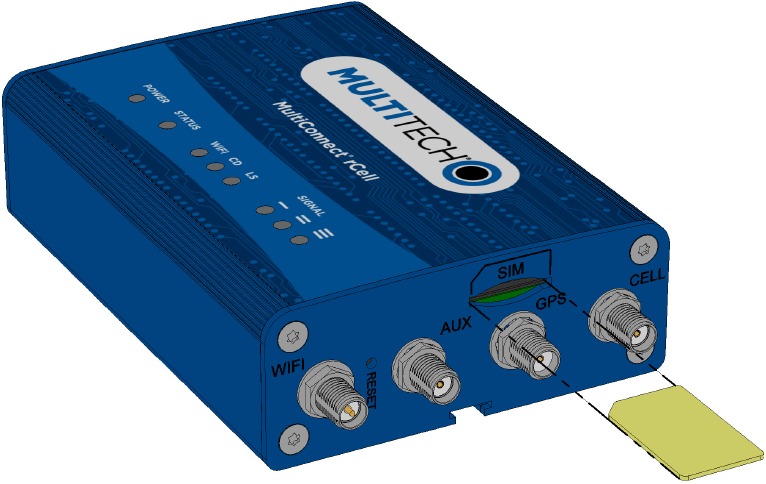

Instalarea unei cartele SIM

Dacă doriți să operați routerul într-o anumită rețea celulară, instalați o cartelă mini-SIM [sau factor de formă mini SIM (2FF)].

Pentru a instala SIM-ul:

1. Localizați slotul pentru cartela SIM pe partea laterală a routerului. Slotul este etichetat SIM.
2. Împingeți cartela SIM în slot până când se fixează în poziție.


Montarea dispozitivului

1. Localizați canelura de pe partea inferioară a modemului.
2. Glisați tija de montare prin canelură.
3. Pentru a fixa tija pe suprafața dorită, plasați și strângeți două șuruburi în găurile de la ambele capete ale tijei de montare. Consultați ghidul de utilizare pentru o ilustrație a tijei de montare, precum și dimensiunile pentru plasarea șuruburilor.

MultiConnect^® rCell 100 Series Router(MTR-H5/H6/G3)

Număr piesă: 82102102L Rev. 3

Drepturi de autor și mărci comerciale

Această publicație nu poate fi reprodusă, în totalitate sau parțial, fără permisiunea scrisă prealabilă specifică și expresă semnată de un director executiv al Multi-Tech Systems, Inc. Toate drepturile rezervate. Copyright © 2018 de Multi-Tech Systems, Inc.

Multi-Tech Systems, Inc. nu face nicio declarație sau garanție, expresă, implicită sau prin estoppel, cu privire la conținutul, informațiile, materialele și recomandările din prezentul document și declină în mod specific orice garanție implicită de vandabilitate, adecvare pentru un anumit scop și neîncălcare. Multi-Tech Systems, Inc. își rezervă dreptul de a revizui această publicație fără obligația de a notifica orice persoană sau organizație cu privire la astfel de revizuiri sau modificări.

MultiConnect, MultiTech și sigla MultiTech sunt mărci comerciale înregistrate ale Multi-Tech Systems, Inc. Toate celelalte nume de mărci și produse sunt mărci comerciale sau mărci comerciale înregistrate ale companiilor respective.

47 CFR Partea 15 Reglementarea dispozitivelor de clasa B

Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe dăunătoare comunicațiilor radio. Cu toate acestea, nu există nicio garanție că nu vor apărea interferențe într-o anumită instalație. Dacă acest echipament provoacă interferențe dăunătoare recepției radio sau televiziunii, care pot fi determinate prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferențele prin una sau mai multe dintre următoarele măsuri:

• Reorientați sau relocați antena de recepție.
• Măriți distanța dintre echipament și receptor.
• Conectați echipamentul la o priză dintr-un circuit diferit de cel la care este conectat receptorul.
• Consultați dealerul sau un tehnician radio/TV cu experiență pentru ajutor.

Modificările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula autoritatea utilizatorului de a utiliza echipamentul.

Conformitatea EMC, Siguranță și Directiva privind Echipamentele Radio (RED) - H5 și H6

MultiTech declară că acest dispozitiv este în conformitate cu cerințele esențiale și alte prevederi relevante ale Directivei 2014/53/UE. Declarația de conformitate poate fi solicitată la https://support.multitech.com.

Multi-Tech Systems, Inc.
2205 Woodale Drive, Mounds View, Minnesota 55112 U.S.A.

Telefon: 763-785-3500 sau 800-328-9717
Fax: 763-785-9874

Asistență
Portal de asistență
https://support.multitech.com

Bază de cunoștințe
http://www.multitech.com/kb.go

Europa, Orientul Mijlociu, Africa:
support@multitech.co.uk
+(44) 118 959 7774

S.U.A., Canada, toate celelalte:
support@multitech.com
(800) 972-2439 sau (763) 717-5863

Ore de lucru: L-V, 8:00 - 17:00 CT
