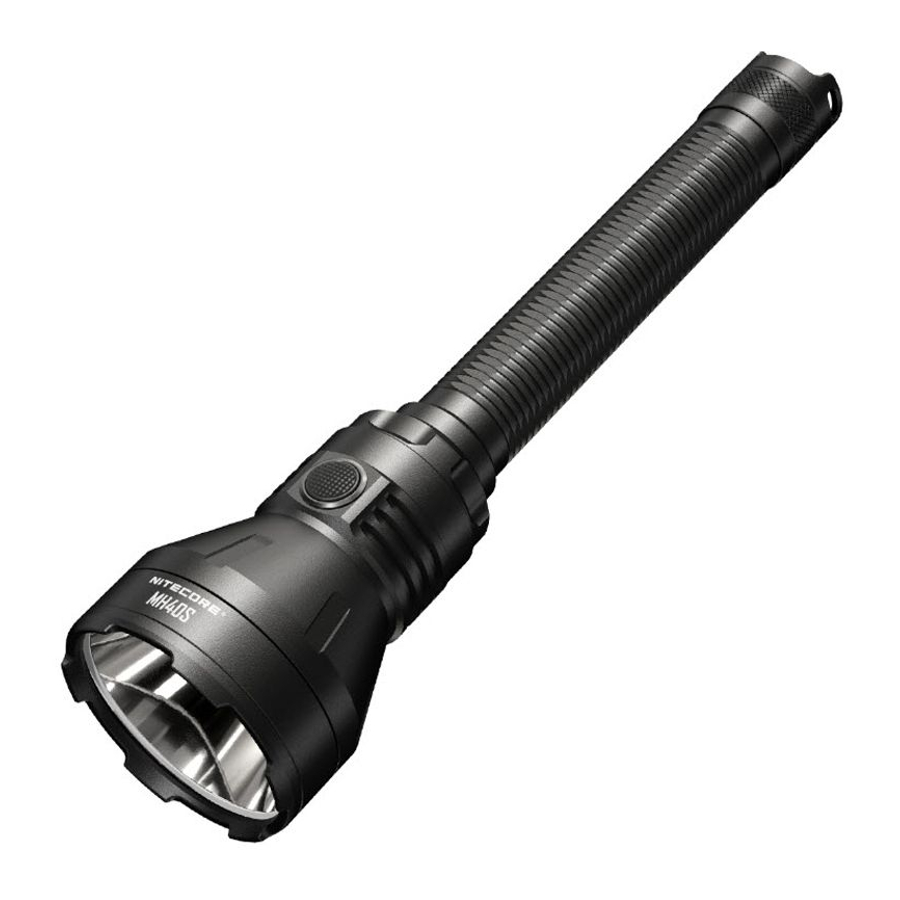

Nitecore MH40S - Εγχειρίδιο Φακού Υπερβολικά Μεγάλης Εμβέλειας
Χαρακτηριστικά
- Χρησιμοποιεί ένα Luminengin G9 LED με μέγιστη έξοδο 1.500 lumens
- Μέγιστη ένταση δέσμης 570.000cd και μέγιστη απόσταση 1.500 μέτρων
- Ένα οπτικό σύστημα σε συνδυασμό με κρυσταλλική επίστρωση και "Precision Digital Optics Technology" (PDOT)
- Τροφοδοτείται από 2 x 21700 μπαταρίες Li-ion υψηλής χωρητικότητας για να παρέχει χρόνο λειτουργίας έως και 105 ώρες
- Εξοπλισμένο με ένδειξη δόνησης χαμηλής ισχύος
- Ο τακτικός διακόπτης ουράς και το κουμπί λειτουργίας ελέγχουν 4 επίπεδα φωτεινότητας και 3 ειδικές λειτουργίες
- Η λειτουργία STROBE χρησιμοποιεί τυχαία μεταβαλλόμενες συχνότητες για ισχυρότερα αποτελέσματα ζάλης
- Μια ένδειξη ισχύος κάτω από το κουμπί λειτουργίας υποδεικνύει την υπολειπόμενη ισχύ της μπαταρίας
- Έξυπνο κύκλωμα φόρτισης μπαταρίας Li-ion με θύρα φόρτισης USB-C
- Περιλαμβάνονται μπαταρίες NITECORE 21700 Li-ion (NL2150 5.000mAh)
- Το εξαιρετικά αποδοτικό κύκλωμα σταθερού ρεύματος παρέχει σταθερή έξοδο
- Ενσωματωμένη μονάδα Advanced Temperature Regulation (ATR) (Αρ. Πατέντας ZL201510534543.6)
- Οπτικοί φακοί με αμφίπλευρη ανθεκτική στις γρατζουνιές επίστρωση
- Κατασκευασμένο από κράμα αλουμινίου αεροναυπηγικής ποιότητας
- HA III στρατιωτικού βαθμού σκληρή ανοδίωση
- Αδιάβροχη και ανθεκτική στη σκόνη βαθμολογία σύμφωνα με το IP68 (βυθιζόμενο σε 2 μέτρα)
- Ανθεκτικό στην κρούση έως 1 μέτρο
Προδιαγραφές
| Μήκος: | 256mm (10.08") |
| Διάμετρος Κεφαλής: | 65mm (2.56") |
| Διάμετρος Σωλήνα: | 25.8mm (1.02") |
| Διάμετρος Ουράς: | 27.2mm (1.07") |
| Βάρος: | 245.8g (8.67 oz) |
Αξεσουάρ
Επιλογές Μπαταρίας
| Τύπος | Ονομαστική Τάση | Συμβατότητα | |
| 21700 Επαναφορτιζόμενη Μπαταρία Li-ion |
21700 | 3.6V/3.7V | Y (Συνιστάται) |
| 18650 Επαναφορτιζόμενη Μπαταρία Li-ion |
18650 | 3.6V/3.7V | N (Ασυμβίβαστο) |
| Πρωτεύουσα Μπαταρία Λιθίου* | CR123 | 3V | N (Ασυμβίβαστο) |
| Επαναφορτιζόμενη Μπαταρία Li-ion* | RCR123 | 3.6V/3.7V | N (Ασυμβίβαστο) |
Σημείωση: ΜΗΝ επιχειρήσετε να χρησιμοποιήσετε το MH40S για να φορτίσετε μπαταρίες CR123/RCR123.
Τεχνικά Δεδομένα
| FL1 STANDARD | TURBO | HIGH | MID | LOW | STROBE BEACON | SOS | |
 |
1,500 Lumens | 500 Lumens | 150 Lumens | 18 Lumens | 1,500 Lumens | 1,500 Lumens | 1,500 Lumens |
 |
3h 15min | 7h 15min | 25h | 105h | ─ | ─ | ─ |
 |
1,500m | 860m | 450m | 150m | ─ | ─ | ─ |
 |
570,000cd | 186,000cd | 51,000cd | 5,800cd | ─ | ─ | ─ |
 |
1m (Αντοχή στην Κρούση) | ||||||
 |
IP68, 2m (Αδιάβροχο και Βυθιζόμενο) | ||||||
Σημείωση: Τα αναφερόμενα δεδομένα μετρώνται σύμφωνα με τα διεθνή πρότυπα δοκιμών φακών ANSI/PLATO FL 1-2019, χρησιμοποιώντας 2 x 21700 μπαταρίες Li-ion (5.000mAh) υπό εργαστηριακές συνθήκες. Τα δεδομένα ενδέχεται να διαφέρουν στην πραγματική χρήση λόγω διαφορετικών τύπων μπαταριών ή περιβαλλοντικών συνθηκών.
Λειτουργία Φόρτισης
Το MH40S είναι εξοπλισμένο με ένα έξυπνο σύστημα φόρτισης. Όπως απεικονίζεται, αφού τοποθετήσετε τις μπαταρίες και σφίξετε το καπάκι της ουράς, τραβήξτε έξω το λαστιχένιο κάλυμμα και χρησιμοποιήστε το καλώδιο USB για να συνδέσετε μια εξωτερική πηγή τροφοδοσίας (π.χ. έναν προσαρμογέα USB ή άλλες συσκευές φόρτισης USB) στη θύρα φόρτισης. Στη συνέχεια, πατήστε το διακόπτη ουράς (Tail Switch) για να ξεκινήσει η διαδικασία φόρτισης.
- Κατά τη διάρκεια της διαδικασίας φόρτισης, η ένδειξη ισχύος κάτω από το κουμπί λειτουργίας (Mode Button) θα αναβοσβήνει αργά για να ενημερώσει τον χρήστη.
- Όταν εντοπιστεί ένα πρόβλημα κατά τη διάρκεια της διαδικασίας φόρτισης (ο φακός είναι απενεργοποιημένος / οι μπαταρίες είναι κατεστραμμένες / ο τύπος μπαταρίας είναι λάθος), το MH40S θα διακόψει αυτόματα τη διαδικασία φόρτισης και η ένδειξη ισχύος θα είναι σβηστή ή θα αναβοσβήνει γρήγορα για να ενημερώσει τον χρήστη.
- Όταν οι μπαταρίες είναι πλήρως φορτισμένες, το MH40S θα διακόψει τη διαδικασία φόρτισης και η ένδειξη ισχύος θα ανάψει σταθερά για να ενημερώσει τον χρήστη.
- Όταν η λυχνία είναι αναμμένη, η σύνδεση σε μια πηγή τροφοδοσίας θα απενεργοποιήσει αυτόματα τη λυχνία. Η λυχνία θα ανάψει αυτόματα όταν αποσυνδεθεί από την πηγή τροφοδοσίας.
- Ο χρόνος φόρτισης για δύο μπαταρίες Li-ion 21700 (5.000mAh) είναι περίπου 2 ώρες και 45 λεπτά. (Φορτισμένο μέσω του προσαρμογέα QC 12V/1.5A)
Σημείωση:
- Ο διακόπτης ουράς (Tail Switch) πρέπει να είναι ενεργοποιημένος κατά τη διάρκεια της διαδικασίας φόρτισης.
- ΜΗΝ φορτίζετε μπαταρίες άλλων τύπων ή μάρκας.
Οδηγίες Λειτουργίας
Εγκατάσταση / Αφαίρεση Μπαταρίας
Όπως απεικονίζεται, αφού ξεβιδώσετε το καπάκι της μπαταρίας, τοποθετήστε / αφαιρέστε τις μπαταρίες και βιδώστε για να σφίξετε το καπάκι της μπαταρίας.
- Βεβαιωθείτε ότι οι μπαταρίες έχουν τοποθετηθεί με το θετικό άκρο προς την κεφαλή. Το προϊόν δεν θα λειτουργήσει εάν οι μπαταρίες έχουν τοποθετηθεί εσφαλμένα.
- ΠΡΟΣΟΧΗ! Πιθανή επικίνδυνη ακτινοβολία! Μην κοιτάτε το φως! Μπορεί να είναι επικίνδυνο για τα μάτια σας.
- Όταν το επίπεδο ισχύος είναι χαμηλό, σταματήστε να χρησιμοποιείτε το προϊόν και αντικαταστήστε ή επαναφορτίστε τις μπαταρίες για να αποφύγετε ζημιά στις μπαταρίες.
- Όταν το προϊόν φυλάσσεται σε σακίδιο ή αφήνεται αχρησιμοποίητο για μεγάλο χρονικό διάστημα, αφαιρέστε όλες τις μπαταρίες για να αποφύγετε τυχαία ενεργοποίηση ή διαρροή μπαταρίας.
Τακτικός Στιγμιαίος Φωτισμός
Όταν η λυχνία είναι σβηστή, πατήστε μέχρι τη μέση και κρατήστε πατημένο το διακόπτη ουράς (Tail Switch) για να ανάψετε στιγμιαία τη λυχνία. Αφήστε το για να το σβήσετε.
Ενεργοποίηση / Απενεργοποίηση
Ενεργοποίηση: Όταν η λυχνία είναι σβηστή, πατήστε το διακόπτη ουράς (Tail Switch) μέχρι να ακουστεί ένας ήχος κλικ για να την ενεργοποιήσετε.
Απενεργοποίηση: Όταν η λυχνία είναι αναμμένη, πατήστε το διακόπτη ουράς (Tail Switch) μέχρι να ακουστεί ένας ήχος κλικ για να την απενεργοποιήσετε.
(Το MH40S έχει λειτουργία μνήμης. Όταν ενεργοποιηθεί ξανά, ο φακός θα αποκτήσει αυτόματα το προηγούμενο απομνημονευμένο επίπεδο φωτεινότητας ή τη λειτουργία STROBE.)
Επίπεδα Φωτεινότητας
Όταν η λυχνία είναι αναμμένη, πατήστε σύντομα το κουμπί λειτουργίας (Mode Button) για να περιηγηθείτε στα ακόλουθα επίπεδα φωτεινότητας: LOW – MID – HIGH – TURBO.
Ειδικές Λειτουργίες (STROBE / BEACON / SOS)
Όταν η λυχνία είναι αναμμένη, συνεχίστε να κρατάτε πατημένο το κουμπί λειτουργίας (Mode Button) για να περιηγηθείτε στις ακόλουθες ειδικές λειτουργίες: STROBE – BEACON – SOS. Αφήστε το για να επιλέξετε την επιθυμητή ειδική λειτουργία. Πατήστε σύντομα το κουμπί λειτουργίας (Mode Button) για να επιστρέψετε στην προηγούμενη κατάσταση. ή πατήστε το διακόπτη ουράς (Tail Switch) για να σβήσετε τη λυχνία.
Ασύρματος Διακόπτης Τηλεχειρισμού
Το MH40S είναι εξοπλισμένο με έναν εξειδικευμένο ασύρματο διακόπτη τηλεχειρισμού (Wireless Remote Switch), ο οποίος του επιτρέπει να ελέγχεται ασύρματα. Μετά τη σύζευξη, τα κουμπιά στον ασύρματο διακόπτη τηλεχειρισμού (Wireless Remote Switch) έχουν τις ίδιες λειτουργίες με αυτά του φακού. Η σύζευξη είναι προκαθορισμένη στο εργοστάσιο.
- Ο ασύρματος διακόπτης τηλεχειρισμού (Wireless Remote Switch) τροφοδοτείται από 1 x 3V CR1632 μπαταρία κουμπιού που επιτρέπει περίπου 4.000 πατήματα. Ο χρόνος αναμονής είναι περίπου 12 μήνες για μια νέα μπαταρία.
- Η μέγιστη εμβέλεια σήματος μεταξύ του φακού και του ασύρματου διακόπτη τηλεχειρισμού (Wireless Remote Switch) είναι 1m (39.37") όταν δεν υπάρχουν εμπόδια που να εμποδίζουν τη διαδρομή.
- Για να αντικαταστήσετε την μπαταρία κουμπιού, αφαιρέστε το καπάκι της μπαταρίας του ασύρματου διακόπτη τηλεχειρισμού (Wireless Remote Switch) με ένα νύχι ή ένα κλειδί.
Ακολουθήστε τα παρακάτω βήματα εάν χρειαστεί να επανασυνδέσετε τον ασύρματο διακόπτη τηλεχειρισμού (Wireless Remote Switch) με το φακό.
- Αφού τοποθετήσετε τις μπαταρίες και σφίξετε το καπάκι της ουράς, πατήστε σύντομα το διακόπτη ουράς (Tail Switch) ενώ κρατάτε πατημένο το κουμπί λειτουργίας (Mode Button) για 5 δευτερόλεπτα, η λυχνία θα αναβοσβήσει γρήγορα για να υποδείξει την πρόσβαση στην κατάσταση εκκρεμούς σύζευξης.
- Όταν ο φακός αποκτήσει πρόσβαση στην κατάσταση εκκρεμούς σύζευξης, πατήστε και τα δύο κουμπιά A και το κουμπί B του ασύρματου διακόπτη τηλεχειρισμού (Wireless Remote Switch) μέχρι ο φακός να ανάψει σταθερά.
Σημείωση:
- Εάν ο φακός είναι ενεργοποιημένος μετά την πρόσβαση στην κατάσταση εκκρεμούς σύζευξης, θα εξέλθει αυτόματα από την κατάσταση.
- Βεβαιωθείτε ότι η απόσταση μεταξύ του φακού και του ασύρματου τηλεχειριστηρίου (Wireless Remote Switch) είναι εντός 1m κατά τη διάρκεια της διαδικασίας σύζευξης.
- Αντικαταστήστε ή επαναφορτίστε τις μπαταρίες όταν η ισχύς της μπαταρίας του φακού είναι χαμηλή. Η αλλαγή μπαταριών δεν καταργεί τη σύζευξη μεταξύ του φακού και του ασύρματου διακόπτη τηλεχειρισμού (Wireless Remote Switch).
Ενεργοποίηση / Απενεργοποίηση
Μόνο όταν το MH40S είναι ενεργοποιημένο μπορεί να συνδεθεί και να ελεγχθεί με τον ασύρματο διακόπτη τηλεχειρισμού (Wireless Remote Switch).
Ενεργοποίηση: Όταν η λυχνία είναι σβηστή, πατήστε πλήρως το κουμπί A για να την ενεργοποιήσετε.
Απενεργοποίηση: Όταν η λυχνία είναι αναμμένη, πατήστε πλήρως το κουμπί A για να την απενεργοποιήσετε.
Σημείωση: Όταν η λυχνία είναι σβηστή, η ένδειξη ισχύος κάτω από το κουμπί λειτουργίας (Mode Button) θα αναβοσβήνει κάθε 5 δευτερόλεπτα για να ενημερώσει τον χρήστη ότι ο ασύρματος διακόπτης τηλεχειρισμού (Wireless Remote Switch) έχει συνδεθεί με το φακό. Εάν δεν υπάρχει καμία λειτουργία σε 2 ώρες, ο ασύρματος διακόπτης τηλεχειρισμού (Wireless Remote Switch) θα αποσυνδεθεί αυτόματα από το φακό.
Ρύθμιση Επιπέδου Φωτεινότητας
Όταν η λυχνία είναι αναμμένη, πατήστε μέχρι τη μέση το κουμπί A για να περιηγηθείτε στα ακόλουθα επίπεδα φωτεινότητας: LOW – MID – HIGH – TURBO.
Πρόσβαση στη Λειτουργία TURBO
Όταν η λυχνία είναι αναμμένη, πατήστε και κρατήστε πατημένο το κουμπί B για να αποκτήσετε πρόσβαση στο TURBO. Αφήστε το για να επιστρέψετε στην προηγούμενη κατάσταση.
Πρόσβαση σε Ειδικές Λειτουργίες
Όταν η λυχνία είναι αναμμένη, πατήστε μέχρι τη μέση και κρατήστε πατημένο το κουμπί A για να αποκτήσετε πρόσβαση στο STROBE. Στη συνέχεια, πατήστε μέχρι τη μέση το κουμπί A για να περιηγηθείτε στις ακόλουθες ειδικές λειτουργίες: STROBE – BEACON – SOS.
ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ ΠΕΡΙΕΧΕΙ ΜΠΑΤΑΡΙΑ ΚΟΥΜΠΙΟΥ
Εάν καταποθεί, μια μπαταρία κουμπιού λιθίου μπορεί να προκαλέσει σοβαρούς ή θανατηφόρους τραυματισμούς εντός 2 ωρών.
Κρατήστε τις μπαταρίες μακριά από παιδιά.
Εάν πιστεύετε ότι οι μπαταρίες μπορεί να έχουν καταποθεί ή τοποθετηθεί μέσα σε οποιοδήποτε μέρος του σώματος, αναζητήστε άμεση ιατρική βοήθεια.
Ένδειξη Ισχύος
- Όταν η λυχνία είναι σβηστή, πατήστε το διακόπτη ουράς (Tail Switch) ενώ κρατάτε πατημένο το κουμπί λειτουργίας (Mode Button) και, στη συνέχεια, αφήστε γρήγορα και τα δύο κουμπιά για να αποκτήσετε πρόσβαση στην ένδειξη ισχύος (Power Indication). Η ένδειξη ισχύος κάτω από το κουμπί λειτουργίας (Mode Button) θα αναβοσβήσει για να δείξει την υπολειπόμενη ισχύ της μπαταρίας. Μόλις σταματήσει το αναβόσβημα, ο φακός θα ανάψει.
- Το αναβόσβημα 3 φορές υποδεικνύει ότι η ισχύς δεν είναι μικρότερη από 50%.
- Το αναβόσβημα 2 φορές υποδεικνύει ότι η ισχύς είναι κάτω από 50%.
- Το αναβόσβημα 1 φορά υποδεικνύει ότι η ισχύς είναι κάτω από 25%.
Ένδειξη Δόνησης Χαμηλής Ισχύος
Όταν η λυχνία είναι αναμμένη και η υπολειπόμενη ισχύς είναι κάτω από 10%, το MH40S θα δονείται κάθε 10 δευτερόλεπτα για να ενημερώσει τον χρήστη.
ATR (Advanced Temperature Regulation)
Η ενσωματωμένη τεχνολογία ATR ρυθμίζει την έξοδο του MH40S σύμφωνα με τις συνθήκες εργασίας και το περιβάλλον για να διατηρήσει τη βέλτιστη απόδοση.
Αλλαγή Μπαταριών
Οι μπαταρίες πρέπει να αντικατασταθούν όταν η έξοδος φαίνεται αμυδρή ή ο φακός δεν ανταποκρίνεται λόγω χαμηλής ισχύος.
Συντήρηση
Κάθε 6 μήνες, τα σπειρώματα πρέπει να σκουπίζονται με ένα καθαρό πανί και στη συνέχεια να καλύπτονται με μια λεπτή στρώση λιπαντικού με βάση το πυρίτιο.
