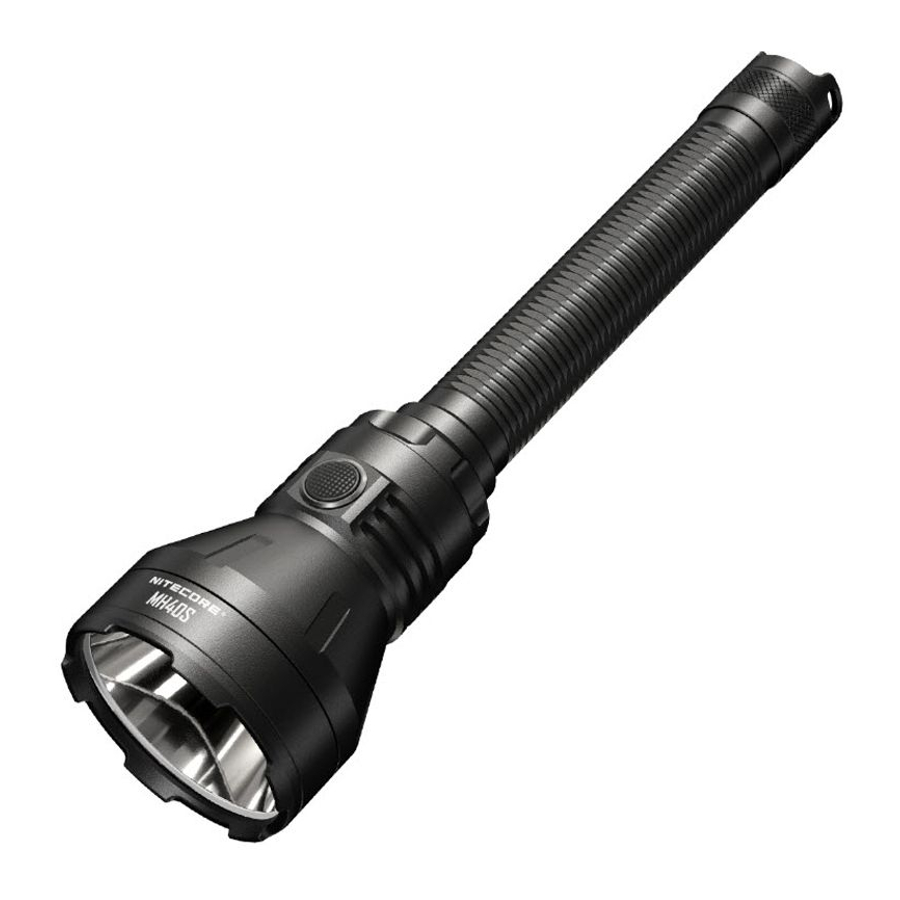

Nitecore MH40S - Mwongozo wa Tochi ya Umbali Mrefu Sana

Yaliyomo

1 Vipengele
2 Vipimo
3 Vifaa
4 Chaguo za Betri
5 Data ya Kiufundi
6 Kazi ya Kuchaji
7 Maagizo ya Uendeshaji
8 Swichi ya Mbali Isiyo na Waya
9 Kubadilisha Betri
10 Matengenezo
11 Pakua mwongozo
12 Katika Lugha Nyingine

Vipengele

Hutumika LED ya Luminengin G9 yenye pato la juu la lumeni 1,500
Kiwango cha juu cha mwangaza wa boriti cha 570,000cd na upeo wa umbali wa mita 1,500
Mfumo wa macho uliounganishwa na mipako ya kioo na "Teknolojia ya Usahihi wa Dijitali ya Macho" (PDOT)
Inaendeshwa na betri 2 x 21700 za Li-ion zenye uwezo mkubwa ili kutoa muda wa matumizi hadi saa 105
Imeandaliwa na dalili ya mtetemo wa nguvu ndogo
Swichi ya mkia ya kimbinu na kitufe cha modi hudhibiti viwango 4 vya mwangaza na modi 3 maalum
Modi ya STROBE hutumia masafa yanayobadilika nasibu kwa athari kali zaidi za kizunguzungu
Kiashiria cha nguvu chini ya kitufe cha modi kinaonyesha nguvu iliyobaki ya betri
Saketi ya akili ya kuchaji betri ya Li-ion yenye bandari ya kuchaji ya USB-C
Betri za NITECORE 21700 za Li-ion zimejumuishwa (NL2150 5,000mAh)
Saketi yenye ufanisi mkubwa ya sasa ya mara kwa mara hutoa pato thabiti
Imejumuisha Moduli ya Udhibiti wa Joto ya Juu (ATR) (Patent No. ZL201510534543.6)
Lenzi za macho zenye mipako ya pande mbili inayostahimili mikwaruzo
Imejengwa kutoka kwa aloi ya alumini ya kiwango cha anga
HA III kumaliza ngumu ya kiwango cha kijeshi
Kiwango cha kuzuia maji na vumbi kulingana na IP68 (mita 2 inayoweza kuzama)
Inastahimili athari hadi mita 1

Vipimo

Urefu:	256mm (10.08")
Kipenyo cha Kichwa:	65mm (2.56")
Kipenyo cha Mrija:	25.8mm (1.02")
Kipenyo cha Mkia:	27.2mm (1.07")
Uzito:	245.8g (8.67 oz)

Vifaa

Chaguo za Betri

	Aina	Voltage ya Jina	Upatanifu
21700 Betri ya Li-ion Inayoweza Kuchajiwa	21700	3.6V/3.7V	Y (Imependekezwa)
18650 Betri ya Li-ion Inayoweza Kuchajiwa	18650	3.6V/3.7V	N (Haiendani)
Betri ya Msingi ya Lithium*	CR123	3V	N (Haiendani)
Betri ya Li-ion Inayoweza Kuchajiwa*	RCR123	3.6V/3.7V	N (Haiendani)

Kumbuka: USIJARIBU kutumia MH40S kuchaji betri za CR123/RCR123.

Data ya Kiufundi

Kiwango cha FL1	TURBO	JUU	KATI	CHINI	STROBE BEACON		SOS
	Lumeni 1,500	Lumeni 500	Lumeni 150	Lumeni 18	Lumeni 1,500	Lumeni 1,500	Lumeni 1,500
	3h 15min	7h 15min	25h	105h	─	─	─
	1,500m	860m	450m	150m	─	─	─
	570,000cd	186,000cd	51,000cd	5,800cd	─	─	─
	1m (Upinzani wa Athari)
	IP68, 2m (Isiyopitisha Maji na Inayoweza Kuzama)

Kumbuka: Data iliyoonyeshwa imepimwa kwa mujibu wa viwango vya kimataifa vya majaribio ya tochi ANSI/PLATO FL 1-2019, kwa kutumia betri 2 x 21700 za Li-ion (5,000mAh) chini ya hali ya maabara. Data inaweza kutofautiana katika matumizi halisi ya ulimwengu kutokana na aina tofauti za betri au hali ya mazingira.

Kazi ya Kuchaji

MH40S ina mfumo wa akili wa kuchaji. Kama inavyoonyeshwa, baada ya kuingiza betri na kukaza kofia ya mkia, vuta kifuniko cha mpira na utumie kebo ya USB kuunganisha usambazaji wa umeme wa nje (k.m. adapta ya USB au vifaa vingine vya kuchaji vya USB) kwenye bandari ya kuchaji. Kisha bonyeza Swichi ya Mkia ili kuanza mchakato wa kuchaji.

Wakati wa mchakato wa kuchaji, kiashiria cha nguvu chini ya Kitufe cha Modi kitawaka polepole ili kumjulisha mtumiaji.
Tatizo linapotambuliwa wakati wa mchakato wa kuchaji (tochi imezimwa / betri zimeharibika / aina ya betri si sahihi), MH40S itakoma kiotomatiki mchakato wa kuchaji na kiashiria cha nguvu kitazimwa au kuwaka haraka ili kumjulisha mtumiaji.
Betri zinapochajiwa kikamilifu, MH40S itakoma mchakato wa kuchaji na kiashiria cha nguvu kitawashwa kwa uthabiti ili kumjulisha mtumiaji.
Taa ikiwa imewashwa, kuunganisha kwenye chanzo cha nishati itazima taa kiotomatiki. Taa itawashwa kiotomatiki inapoondolewa kwenye chanzo cha nishati.
Muda wa kuchaji kwa betri mbili za Li-ion 21700 (5,000mAh) ni takriban. Saa 2 dakika 45. (Inachajiwa kupitia adapta ya 12V/1.5A QC)

Kumbuka:

Swichi ya Mkia lazima iwashwe wakati wa mchakato wa kuchaji.
USICHAJI betri za aina au chapa zingine.

Maagizo ya Uendeshaji

Ufungaji / Uondoaji wa Betri
Kama inavyoonyeshwa, baada ya kufungua kofia ya betri, ingiza / ondoa betri na ufunge ili kukaza kofia ya betri.

Hakikisha betri zinaingizwa na ncha chanya kuelekea kichwa. Bidhaa haitafanya kazi ikiwa betri zimeingizwa vibaya.
TAHADHARI! Mionzi hatari inayowezekana! Usiangalie kwenye taa! Inaweza kuwa hatari kwa macho yako.
Kiwango cha nguvu kikiwa chini, tafadhali acha kutumia bidhaa na ubadilishe au chaji betri ili kuzuia uharibifu wa betri.
Bidhaa inapotunzwa kwenye mkoba au kuachwa bila kutumika kwa muda mrefu, tafadhali ondoa betri zote ili kuzuia kuwashwa kwa bahati mbaya au kuvuja kwa betri.

Mwangaza wa Muda wa Kimbinu
Taa ikiwa imezimwa, bonyeza nusu na ushikilie Swichi ya Mkia ili kuwasha taa kwa muda. Achia ili kuizima.

Washa / Zima
Washa: Taa ikiwa imezimwa, bonyeza Swichi ya Mkia hadi sauti ya kubofya isikike ili kuiwasha.
Zima: Taa ikiwa imewashwa, bonyeza Swichi ya Mkia hadi sauti ya kubofya isikike ili kuizima.
(MH40S ina kazi ya kumbukumbu. Inapoamilishwa tena, tochi itafikia kiotomatiki kiwango cha mwangaza kilichokumbukwa hapo awali au Modi ya STROBE.)

Viwango vya Mwangaza
Taa ikiwa imewashwa, bonyeza kwa muda mfupi Kitufe cha Modi ili kuzunguka kupitia viwango vifuatavyo vya mwangaza: CHINI – KATI – JUU – TURBO.

Modi Maalum (STROBE / BEACON / SOS)
Taa ikiwa imewashwa, endelea kushikilia Kitufe cha Modi ili kuzunguka kupitia modi maalum zifuatazo: STROBE – BEACON – SOS. Achia ili kuchagua modi maalum unayotaka. Bonyeza kwa muda mfupi Kitufe cha Modi ili kurudi kwenye hali iliyotangulia; au bonyeza Swichi ya Mkia ili kuzima taa.

Swichi ya Mbali Isiyo na Waya

MH40S ina Swichi Maalum ya Mbali Isiyo na Waya, ambayo huiwezesha kudhibitiwa bila waya. Baada ya kuoanisha, vitufe kwenye Swichi ya Mbali Isiyo na Waya vina kazi sawa na vile vilivyo kwenye tochi. Kuoanisha kumewekwa mapema kiwandani.

Swichi ya Mbali Isiyo na Waya inaendeshwa na betri 1 x 3V CR1632 ya seli ya kitufe ambayo huwezesha takriban. Bonyeza 4,000. Muda wa kusubiri ni takriban. Miezi 12 kwa betri mpya.
Kiwango cha juu cha mawimbi kati ya tochi na Swichi ya Mbali Isiyo na Waya ni 1m (39.37") wakati hakuna vizuizi vinavyozuia njia.
Ili kubadilisha betri ya seli ya kitufe, ondoa kofia ya betri ya Swichi ya Mbali Isiyo na Waya kwa kutumia kucha au ufunguo.

Tafadhali fuata hatua zilizo hapa chini ikiwa unahitaji kuoanisha tena Swichi ya Mbali Isiyo na Waya na tochi.

Baada ya kuingiza betri na kukaza kofia ya mkia, bonyeza kwa muda mfupi Mkia Badilisha huku ukishikilia Kitufe cha Modi kwa sekunde 5, taa itawaka haraka ili kuonyesha ufikiaji wa hali inayosubiri ya jozi.
Tochi inapofikia hali inayosubiri ya jozi, bonyeza Kitufe A na Kitufe B cha Swichi ya Mbali Isiyo na Waya hadi tochi iwashwe kwa uthabiti.

Kumbuka:

Tochi ikiwashwa baada ya kufikia hali inayosubiri ya jozi, itakuwa toka kiotomatiki hali hiyo.
Hakikisha umbali kati ya tochi na Wireless Remote Swichi iko ndani ya 1m wakati wa mchakato wa kuoanisha.
Badilisha au chaji betri wakati nguvu ya betri ya tochi iko chini. Kubadilisha betri hakuondoi kuoanisha kati ya tochi na Swichi ya Mbali Isiyo na Waya.

Washa / Zima
Ni wakati tu MH40S imewashwa ndipo inaweza kuunganishwa na kudhibitiwa na Swichi ya Mbali Isiyo na Waya.
Washa: Taa ikiwa imezimwa, bonyeza kikamilifu Kitufe A ili kuiwasha.
Zima: Taa ikiwa imewashwa, bonyeza kikamilifu Kitufe A ili kuizima.
Kumbuka: Taa ikiwa imezimwa, kiashiria cha nguvu chini ya Kitufe cha Modi kitawaka kila baada ya sekunde 5 ili kumjulisha mtumiaji kuwa Swichi ya Mbali Isiyo na Waya imeunganishwa na tochi. Ikiwa hakuna operesheni katika saa 2, Swichi ya Mbali Isiyo na Waya itatenganishwa kiotomatiki kutoka kwa tochi.

Marekebisho ya Kiwango cha Mwangaza
Taa ikiwa imewashwa, bonyeza nusu Kitufe A ili kuzunguka kupitia viwango vifuatavyo vya mwangaza: CHINI – KATI – JUU – TURBO.

Kufikia Modi ya TURBO
Taa ikiwa imewashwa, bonyeza na ushikilie Kitufe B ili kufikia TURBO. Achia ili kurudi kwenye hali iliyotangulia.

Kufikia Modi Maalum
Taa ikiwa imewashwa, bonyeza nusu na ushikilie Kitufe A ili kufikia STROBE. Kisha bonyeza nusu Kitufe A ili kuzunguka kupitia modi maalum zifuatazo: STROBE – BEACON – SOS.

BIDHAA HII INA BETRI YA KITUFE
Ikimezwa, betri ya kitufe cha lithiamu inaweza kusababisha majeraha makali au mabaya ndani ya masaa 2.
Weka betri mbali na watoto.
Ikiwa unafikiri betri zinaweza kuwa zime mezwa au kuwekwa ndani ya sehemu yoyote ya mwili, tafuta matibabu mara moja.

Dalili ya Nguvu

Taa ikiwa imezimwa, bonyeza Swichi ya Mkia huku ukishikilia Kitufe cha Modi na kisha uachilie vitufe vyote haraka ili kufikia Dalili ya Nguvu. Kiashiria cha nguvu chini ya Kitufe cha Modi kitawaka ili kuonyesha nguvu iliyobaki ya betri. Mara tu kuwaka kunapoacha, tochi itawashwa.
Kuwaka mara 3 kunaonyesha kuwa nguvu si chini ya 50%.
Kuwaka mara 2 kunaonyesha kuwa nguvu iko chini ya 50%.
Kuwaka mara 1 kunaonyesha kuwa nguvu iko chini ya 25%.

Dalili ya Mtetemo wa Nguvu Ndogo
Taa ikiwa imewashwa na nguvu iliyobaki iko chini ya 10%, MH40S itatetemeka kila baada ya sekunde 10 ili kumjulisha mtumiaji.

ATR (Udhibiti wa Joto la Juu)
Teknolojia iliyounganishwa ya ATR inasimamia pato la MH40S kulingana na hali ya kufanya kazi na mazingira ya karibu ili kudumisha utendaji bora.
