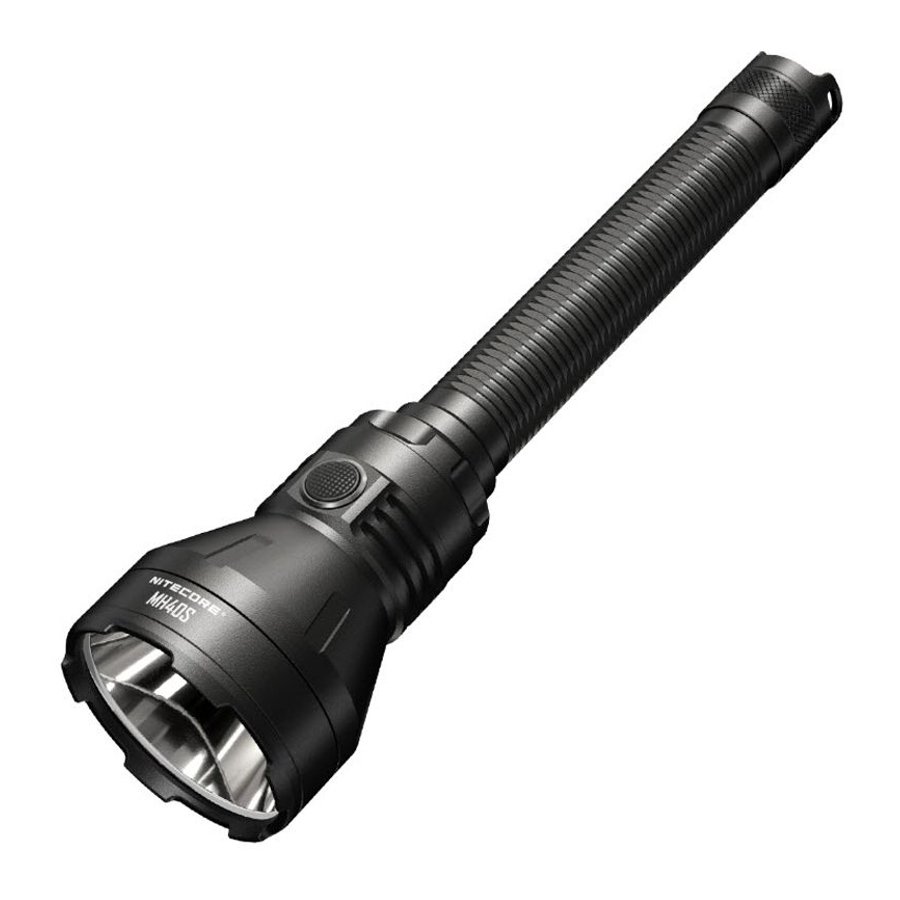

Nitecore MH40S - Priručnik za svjetiljku ultra dugog dometa

Sadržaj

1 Značajke
2 Specifikacije
3 Dodatna oprema
4 Opcije baterije
5 Tehnički podaci
6 Funkcija punjenja
7 Upute za uporabu
8 Bežični daljinski prekidač
9 Zamjena baterija
10 Održavanje
11 Preuzmi priručnik
12 Na drugim jezicima

Značajke

Koristi Luminengin G9 LED s maksimalnom izlaznom snagom od 1.500 lumena
Maksimalni intenzitet vršnog snopa od 570.000cd i maksimalni domet od 1.500 metara
Optički sustav kombiniran s kristalnim premazom i "Precision Digital Optics Technology" (PDOT)
Napaja se s 2 x 21700 Li-ion baterije visokog kapaciteta za pružanje vremena rada do 105 sati
Opremljen indikacijom vibracije niske snage
Taktički prekidač na kraju i gumb za način rada kontroliraju 4 razine svjetline i 3 posebna načina rada
STROBE način rada koristi nasumično mijenjanje frekvencija za jače učinke omamljivanja
Indikator napajanja ispod gumba za način rada pokazuje preostalu snagu baterije
Inteligentni krug punjenja Li-ion baterije s USB-C priključkom za punjenje
Uključene NITECORE 21700 Li-ion baterije (NL2150 5.000mAh)
Visoko učinkovit krug konstantne struje pruža stabilan izlaz
Ugrađen modul napredne regulacije temperature (ATR) (Patent br. ZL201510534543.6)
Optičke leće s dvostranim premazom otpornim na ogrebotine
Izrađen od aluminijske legure zrakoplovne kvalitete
HA III vojna tvrda anodizirana završna obrada
Vodootpornost i otpornost na prašinu u skladu s IP68 (uronjiv do 2 metra)
Otpornost na udarce do 1 metra

Specifikacije

Duljina:	256mm (10.08")
Promjer glave:	65mm (2.56")
Promjer cijevi:	25.8mm (1.02")
Promjer kraja:	27.2mm (1.07")
Težina:	245.8g (8.67 oz)

Dodatna oprema

Opcije baterije

	Tip	Nominalni napon	Kompatibilnost
21700 Punjiva Li-ion baterija	21700	3.6V/3.7V	Y (Preporučeno)
18650 Punjiva Li-ion baterija	18650	3.6V/3.7V	N (Nekompatibilno)
Primarna litijska baterija*	CR123	3V	N (Nekompatibilno)
Punjiva Li-ion baterija*	RCR123	3.6V/3.7V	N (Nekompatibilno)

Napomena: NEMOJTE pokušavati koristiti MH40S za punjenje CR123/RCR123 baterija.

Tehnički podaci

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE BEACON		SOS
	1,500 Lumens	500 Lumens	150 Lumens	18 Lumens	1,500 Lumens	1,500 Lumens	1,500 Lumens
	3h 15min	7h 15min	25h	105h	─	─	─
	1,500m	860m	450m	150m	─	─	─
	570,000cd	186,000cd	51,000cd	5,800cd	─	─	─
	1m (Otpornost na udarce)
	IP68, 2m (Vodootporan i uronjiv)

Napomena: Navedeni podaci izmjereni su u skladu s međunarodnim standardima za testiranje svjetiljki ANSI/PLATO FL 1-2019, koristeći 2 x 21700 Li-ion baterije (5.000mAh) u laboratorijskim uvjetima. Podaci se mogu razlikovati u stvarnoj upotrebi zbog različitih vrsta baterija ili uvjeta okoline.

Funkcija punjenja

MH40S je opremljen inteligentnim sustavom punjenja. Kao što je prikazano, nakon umetanja baterija i zatezanja poklopca na kraju, izvucite gumeni poklopac i upotrijebite USB kabel za spajanje vanjskog izvora napajanja (npr. USB adapter ili drugi USB uređaji za punjenje) na priključak za punjenje. Zatim pritisnite prekidač na kraju (Tail Switch) za početak procesa punjenja.

Tijekom procesa punjenja, indikator napajanja ispod gumba za način rada (Mode Button) će polako treptati kako bi obavijestio korisnika.
Kada se otkrije problem tijekom procesa punjenja (svjetiljka je isključena / baterije su oštećene / vrsta baterije je pogrešna), MH40S će automatski prekinuti proces punjenja, a indikator napajanja će biti isključen ili će brzo treptati kako bi obavijestio korisnika.
Kada su baterije potpuno napunjene, MH40S će prekinuti proces punjenja, a indikator napajanja će se stalno uključiti kako bi obavijestio korisnika.
Kada je svjetlo uključeno, spajanje na izvor napajanja automatski će isključiti svjetlo. Svjetlo će se automatski uključiti kada se isključi iz izvora napajanja.
Vrijeme punjenja za dvije 21700 Li-ion baterije (5.000mAh) je otprilike 2 sata i 45 minuta. (Punjenje putem 12V/1.5A QC adaptera)

Napomena:

Prekidač na kraju (Tail Switch) mora biti uključen tijekom procesa punjenja.
NEMOJTE puniti baterije drugih vrsta ili marki.

Upute za uporabu

Ugradnja / uklanjanje baterije
Kao što je prikazano, nakon odvrtanja poklopca baterije, umetnite / uklonite baterije i zavijte da zategnete poklopac baterije.

Provjerite jesu li baterije umetnute s pozitivnim krajem prema glavi. Proizvod neće raditi ako su baterije pogrešno umetnute.
OPREZ! Moguće opasno zračenje! Ne gledajte u svjetlo! Može biti opasno za vaše oči.
Kada je razina snage niska, prestanite koristiti proizvod i zamijenite ili napunite baterije kako biste spriječili oštećenje baterija.
Kada se proizvod drži u ruksaku ili ostavi neiskorišten dulje vrijeme, uklonite sve baterije kako biste spriječili slučajno aktiviranje ili curenje baterije.

Taktičko trenutno osvjetljenje
Kada je svjetlo isključeno, pritisnite i držite prekidač na kraju (Tail Switch) do pola da biste trenutno uključili svjetlo. Otpustite da biste ga isključili.

Uključivanje / Isključivanje
Uključivanje: Kada je svjetlo isključeno, pritisnite prekidač na kraju (Tail Switch) dok se ne čuje zvuk klika da biste ga uključili.
Isključivanje: Kada je svjetlo uključeno, pritisnite prekidač na kraju (Tail Switch) dok se ne čuje zvuk klika da biste ga isključili.
(MH40S ima funkciju memorije. Kada se ponovno aktivira, svjetiljka će automatski pristupiti prethodnoj zapamćenoj razini svjetline ili STROBE načinu rada.)

Razine svjetline
Kada je svjetlo uključeno, kratko pritisnite gumb za način rada (Mode Button) za kretanje kroz sljedeće razine svjetline: LOW (nisko) – MID (srednje) – HIGH (visoko) – TURBO.

Posebni načini rada (STROBE / BEACON / SOS)
Kada je svjetlo uključeno, držite pritisnut gumb za način rada (Mode Button) za kretanje kroz sljedeće posebne načine rada: STROBE – BEACON – SOS. Otpustite za odabir željenog posebnog načina rada. Kratko pritisnite gumb za način rada (Mode Button) za povratak na prethodni status; ili pritisnite prekidač na kraju (Tail Switch) da biste isključili svjetlo.

Bežični daljinski prekidač

MH40S je opremljen specijaliziranim bežičnim daljinskim prekidačem (Wireless Remote Switch), koji mu omogućuje bežično upravljanje. Nakon uparivanja, gumbi na bežičnom daljinskom prekidaču imaju iste funkcije kao i oni na svjetiljci. Uparivanje je unaprijed postavljeno u tvornici.

Bežični daljinski prekidač (Wireless Remote Switch) napaja se s 1 x 3V CR1632 gumbastom baterijom koja omogućuje otprilike 4.000 pritisaka. Vrijeme čekanja je otprilike 12 mjeseci za novu bateriju.
Maksimalni domet signala između svjetiljke i bežičnog daljinskog prekidača (Wireless Remote Switch) je 1m (39.37") kada nema prepreka koje blokiraju put.
Za zamjenu gumbaste baterije, uklonite poklopac baterije bežičnog daljinskog prekidača (Wireless Remote Switch) noktom ili ključem.

Slijedite korake u nastavku ako trebate ponovno upariti bežični daljinski prekidač (Wireless Remote Switch) sa svjetiljkom.

Nakon umetanja baterija i zatezanja poklopca na kraju, kratko pritisnite prekidač na kraju (Tail Switch) dok držite gumb za način rada (Mode Button) 5 sekundi, svjetlo će brzo treptati kako bi označilo pristup statusu čekanja na uparivanje.
Kada svjetiljka pristupi statusu čekanja na uparivanje, pritisnite oba gumba A i gumb B bežičnog daljinskog prekidača (Wireless Remote Switch) dok se svjetiljka ne uključi stalno.

Napomena:

Ako se svjetiljka uključi nakon pristupa statusu čekanja na uparivanje, automatski će izaći iz statusa.
Provjerite je li udaljenost između svjetiljke i bežičnog daljinskog prekidača (Wireless Remote Switch) unutar 1m tijekom procesa uparivanja.
Zamijenite ili napunite baterije kada je snaga baterije svjetiljke niska. Promjena baterija ne uklanja uparivanje između svjetiljke i bežičnog daljinskog prekidača (Wireless Remote Switch).

Uključivanje / Isključivanje
Samo kada je MH40S uključen, može se povezati i upravljati s bežičnim daljinskim prekidačem (Wireless Remote Switch).
Uključivanje: Kada je svjetlo isključeno, pritisnite gumb A do kraja da biste ga uključili.
Isključivanje: Kada je svjetlo uključeno, pritisnite gumb A do kraja da biste ga isključili.
Napomena: Kada je svjetlo isključeno, indikator napajanja ispod gumba za način rada (Mode Button) će treptati svakih 5 sekundi kako bi obavijestio korisnika da je bežični daljinski prekidač (Wireless Remote Switch) uparen sa svjetiljkom. Ako nema operacije u 2 sata, bežični daljinski prekidač (Wireless Remote Switch) će se automatski isključiti sa svjetiljke.

Podešavanje razine svjetline
Kada je svjetlo uključeno, pritisnite gumb A do pola za kretanje kroz sljedeće razine svjetline: LOW (nisko) – MID (srednje) – HIGH (visoko) – TURBO.

Pristup TURBO načinu rada
Kada je svjetlo uključeno, pritisnite i držite gumb B za pristup TURBO načinu rada. Otpustite za povratak na prethodni status.

Pristup posebnim načinima rada
Kada je svjetlo uključeno, pritisnite i držite gumb A do pola za pristup STROBE načinu rada. Zatim pritisnite gumb A do pola za kretanje kroz sljedeće posebne načine rada: STROBE – BEACON – SOS.

OVAJ PROIZVOD SADRŽI GUMB BATERIJU
Ako se proguta, litijska gumbasta baterija može uzrokovati teške ili smrtonosne ozljede u roku od 2 sata.
Držite baterije izvan dohvata djece.
Ako mislite da su baterije možda progutane ili stavljene u bilo koji dio tijela, odmah potražite liječničku pomoć.

Indikacija snage

Kada je svjetlo isključeno, pritisnite prekidač na kraju (Tail Switch) dok držite gumb za način rada (Mode Button), a zatim brzo otpustite oba gumba za pristup indikaciji snage (Power Indication). Indikator napajanja ispod gumba za način rada (Mode Button) će treptati kako bi pokazao preostalu snagu baterije. Nakon što treptanje prestane, svjetiljka će se uključiti.
Treptanje 3 puta označava da snaga nije manja od 50%.
Treptanje 2 puta označava da je snaga ispod 50%.
Treptanje 1 put označava da je snaga ispod 25%.

Indikacija vibracije niske snage
Kada je svjetlo uključeno i preostala snaga je ispod 10%, MH40S će vibrirati svakih 10 sekundi kako bi obavijestio korisnika.

ATR (Napredna regulacija temperature)
Integrirana ATR tehnologija regulira izlaz MH40S u skladu s radnim uvjetima i okolinom kako bi se održale optimalne performanse.
