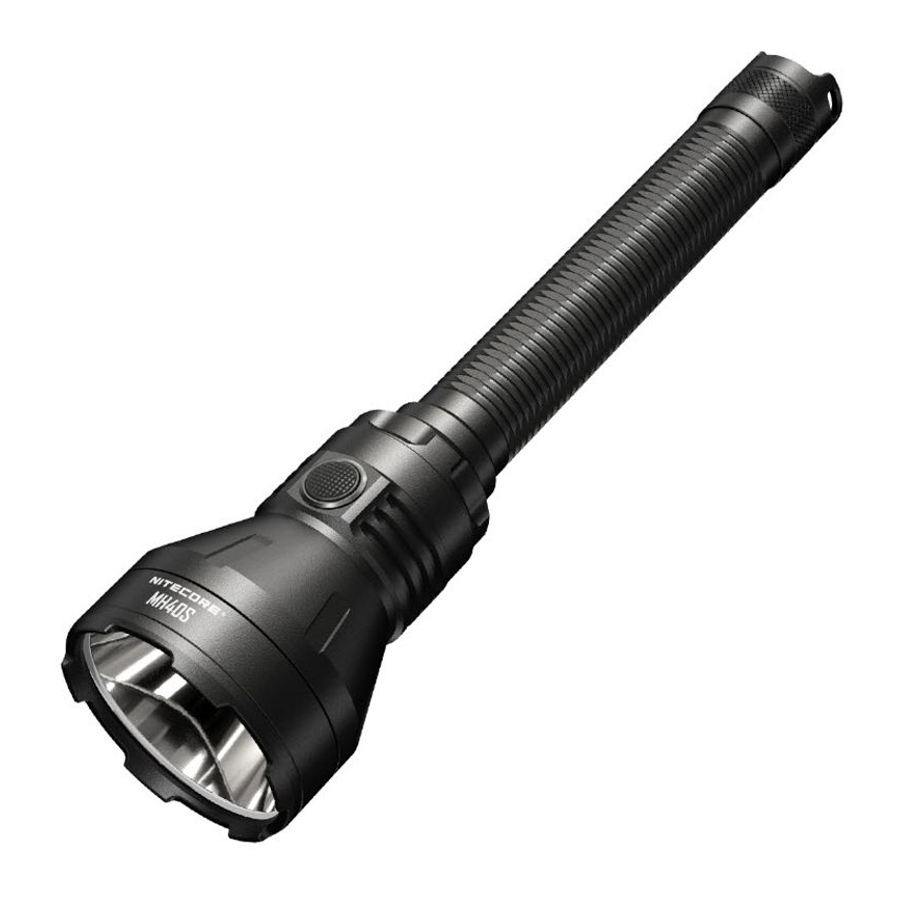

Nitecore MH40S - Инструкция к фонарю сверхдальнего действия
Особенности
- Использует светодиод Luminengin G9 с максимальной мощностью 1500 люмен
- Максимальная пиковая сила света 570 000 кд и максимальная дальность 1500 метров
- Оптическая система в сочетании с кристаллическим покрытием и "Precision Digital Optics Technology" (PDOT)
- Питание от 2 x 21700 литий-ионных аккумуляторов высокой емкости, обеспечивающих время работы до 105 часов
- Оснащен индикацией низкого заряда вибрацией
- Тактический торцевой переключатель и кнопка режима управляют 4 уровнями яркости и 3 специальными режимами
- Режим STROBE (стробоскоп) использует случайно меняющиеся частоты для усиления головокружительного эффекта
- Индикатор питания под кнопкой режима показывает оставшийся заряд аккумулятора
- Интеллектуальная схема зарядки литий-ионного аккумулятора с портом для зарядки USB-C
- Литий-ионные аккумуляторы NITECORE 21700 в комплекте (NL2150 5000 мАч)
- Высокоэффективная схема постоянного тока обеспечивает стабильную работу
- Встроенный модуль Advanced Temperature Regulation (ATR) (Патент № ZL201510534543.6)
- Оптические линзы с двусторонним устойчивым к царапинам покрытием
- Изготовлен из авиационного алюминиевого сплава
- Жесткое анодирование по военной технологии HA III
- Водонепроницаемость и пыленепроницаемость в соответствии со стандартом IP68 (погружение на 2 метра)
- Ударопрочность до 1 метра
Характеристики
| Длина: | 256 мм (10.08") |
| Диаметр головной части: | 65 мм (2.56") |
| Диаметр трубки: | 25.8 мм (1.02") |
| Диаметр хвостовой части: | 27.2 мм (1.07") |
| Вес: | 245.8 г (8.67 унции) |
Комплектация
Варианты аккумуляторов
| Тип | Номинальное напряжение | Совместимость | |
| 21700 Перезаряжаемый литий-ионный аккумулятор |
21700 | 3.6V/3.7V | Y (Рекомендуется) |
| 18650 Перезаряжаемый литий-ионный аккумулятор |
18650 | 3.6V/3.7V | N (Несовместимо) |
| Первичный литиевый аккумулятор* | CR123 | 3V | N (Несовместимо) |
| Перезаряжаемый литий-ионный аккумулятор* | RCR123 | 3.6V/3.7V | N (Несовместимо) |
Примечание: НЕ пытайтесь использовать MH40S для зарядки аккумуляторов CR123/RCR123.
Технические данные
| СТАНДАРТ FL1 | ТУРБО | ВЫСОКИЙ | СРЕДНИЙ | НИЗКИЙ | СТРОБОСКОП МАЯК | SOS | |
 |
1,500 Люмен | 500 Люмен | 150 Люмен | 18 Люмен | 1,500 Люмен | 1,500 Люмен | 1,500 Люмен |
 |
3ч 15мин | 7ч 15мин | 25ч | 105ч | ─ | ─ | ─ |
 |
1,500м | 860м | 450м | 150м | ─ | ─ | ─ |
 |
570,000cd | 186,000cd | 51,000cd | 5,800cd | ─ | ─ | ─ |
 |
1м (Ударопрочность) | ||||||
 |
IP68, 2м (Водонепроницаемый и погружаемый) | ||||||
Примечание: Указанные данные измерены в соответствии с международными стандартами тестирования фонарей ANSI/PLATO FL 1-2019 с использованием 2 литий-ионных аккумуляторов 21700 (5000 мАч) в лабораторных условиях. Данные могут отличаться при использовании в реальном мире из-за различных типов аккумуляторов или условий окружающей среды.
Функция зарядки
MH40S оснащен интеллектуальной системой зарядки. Как показано на рисунке, после установки аккумуляторов и затягивания торцевой крышки вытащите резиновую заглушку и используйте USB-кабель для подключения внешнего источника питания (например, USB-адаптера или других USB-зарядных устройств) к порту зарядки. Затем нажмите торцевой переключатель (Tail Switch), чтобы начать процесс зарядки.
- Во время процесса зарядки индикатор питания под кнопкой режима будет медленно мигать, чтобы информировать пользователя.
- При обнаружении проблемы во время процесса зарядки (фонарик выключен / аккумуляторы повреждены / тип аккумулятора неправильный) MH40S автоматически прекратит процесс зарядки, и индикатор питания погаснет или быстро замигает, чтобы информировать пользователя.
- Когда аккумуляторы будут полностью заряжены, MH40S прекратит процесс зарядки, и индикатор питания загорится постоянно, чтобы информировать пользователя.
- Когда свет включен, подключение к источнику питания автоматически выключит свет. Свет автоматически включится при отключении от источника питания.
- Время зарядки двух литий-ионных аккумуляторов 21700 (5000 мАч) составляет прибл. 2 часа 45 минут. (Зарядка через адаптер QC 12V/1.5A)
Примечание:
- Торцевой переключатель (Tail Switch) должен быть включен во время процесса зарядки.
- НЕ заряжайте аккумуляторы других типов или марок.
Инструкции по эксплуатации
Установка / извлечение аккумулятора
Как показано на рисунке, после отвинчивания крышки аккумуляторного отсека вставьте / извлеките аккумуляторы и закрутите крышку аккумуляторного отсека, чтобы затянуть ее.
- Убедитесь, что аккумуляторы вставлены положительным концом к головной части. Продукт не будет работать, если аккумуляторы вставлены неправильно.
- ОСТОРОЖНО! Возможно опасное излучение! Не смотрите на свет! Может быть опасно для ваших глаз.
- Когда уровень мощности низкий, пожалуйста, прекратите использование продукта и замените или перезарядите аккумуляторы, чтобы предотвратить повреждение аккумуляторов.
- Когда продукт хранится в рюкзаке или остается неиспользованным в течение длительного времени, пожалуйста, извлеките все аккумуляторы, чтобы предотвратить случайную активацию или утечку аккумулятора.
Тактическое кратковременное освещение
Когда свет выключен, наполовину нажмите и удерживайте торцевой переключатель (Tail Switch), чтобы кратковременно включить свет. Отпустите, чтобы выключить его.
Вкл. / Выкл.
Вкл.: Когда свет выключен, нажмите торцевой переключатель (Tail Switch) до щелчка, чтобы включить его.
Выкл.: Когда свет включен, нажмите торцевой переключатель (Tail Switch) до щелчка, чтобы выключить его.
(MH40S имеет функцию памяти. При повторной активации фонарик автоматически перейдет к предыдущему запомненному уровню яркости или режиму STROBE (стробоскоп).)
Уровни яркости
Когда свет включен, кратковременно нажмите кнопку режима, чтобы переключаться между следующими уровнями яркости: LOW (низкий) – MID (средний) – HIGH (высокий) – TURBO.
Специальные режимы (STROBE (стробоскоп) / BEACON (маяк) / SOS)
Когда свет включен, удерживайте кнопку режима, чтобы переключаться между следующими специальными режимами: STROBE (стробоскоп) – BEACON (маяк) – SOS. Отпустите, чтобы выбрать желаемый специальный режим. Кратковременно нажмите кнопку режима, чтобы вернуться к предыдущему состоянию; или нажмите торцевой переключатель (Tail Switch), чтобы выключить свет.
Беспроводной выносной переключатель
MH40S оснащен специализированным беспроводным выносным переключателем, который позволяет управлять им по беспроводной сети. После сопряжения кнопки на беспроводном выносном переключателе имеют те же функции, что и на фонарике. Сопряжение предварительно установлено на заводе.
- Беспроводной выносной переключатель питается от 1 x 3V CR1632 кнопочного элемента питания, который обеспечивает прибл. 4000 нажатий. Время ожидания составляет прибл. 12 месяцев для нового аккумулятора.
- Максимальный диапазон сигнала между фонариком и беспроводным выносным переключателем составляет 1 м (39.37"), если нет препятствий, блокирующих путь.
- Чтобы заменить кнопочный элемент питания, снимите крышку аккумуляторного отсека беспроводного выносного переключателя ногтем или ключом.
Пожалуйста, выполните следующие шаги, если вам нужно повторно выполнить сопряжение беспроводного выносного переключателя с фонариком.
- После установки аккумуляторов и затягивания торцевой крышки кратковременно нажмите торцевой переключатель (Tail Switch), удерживая кнопку режима в течение 5 секунд, свет быстро замигает, указывая на доступ к статусу ожидания сопряжения.
- Когда фонарик получит доступ к статусу ожидания сопряжения, нажмите обе кнопки A и кнопку B беспроводного выносного переключателя, пока фонарик не загорится постоянно.
Примечание:
- Если фонарик включен после получения доступа к статусу ожидания сопряжения, он автоматически выйдет из статуса.
- Убедитесь, что расстояние между фонариком и беспроводным выносным переключателем находится в пределах 1 м во время процесса сопряжения.
- Замените или перезарядите аккумуляторы, когда заряд аккумулятора фонарика низкий. Замена аккумуляторов не удаляет сопряжение между фонариком и беспроводным выносным переключателем.
Вкл. / Выкл.
Только когда MH40S включен, его можно подключить и управлять им с помощью беспроводного выносного переключателя.
Вкл.: Когда свет выключен, полностью нажмите кнопку A, чтобы включить его.
Выкл.: Когда свет включен, полностью нажмите кнопку A, чтобы выключить его.
Примечание: Когда свет выключен, индикатор питания под кнопкой режима будет мигать каждые 5 секунд, чтобы информировать пользователя о том, что беспроводной выносной переключатель был сопряжен с фонариком. Если в течение 2 часов не будет никаких действий, беспроводной выносной переключатель автоматически отключится от фонарика.
Регулировка уровня яркости
Когда свет включен, наполовину нажмите кнопку A, чтобы переключаться между следующими уровнями яркости: LOW (низкий) – MID (средний) – HIGH (высокий) – TURBO.
Доступ к режиму TURBO
Когда свет включен, нажмите и удерживайте кнопку B, чтобы получить доступ к TURBO. Отпустите, чтобы вернуться к предыдущему состоянию.
Доступ к специальным режимам
Когда свет включен, наполовину нажмите и удерживайте кнопку A, чтобы получить доступ к STROBE (стробоскоп). Затем наполовину нажмите кнопку A, чтобы переключаться между следующими специальными режимами: STROBE (стробоскоп) – BEACON (маяк) – SOS.
ЭТОТ ПРОДУКТ СОДЕРЖИТ КНОПОЧНЫЙ ЭЛЕМЕНТ ПИТАНИЯ
При проглатывании литиевый кнопочный элемент питания может вызвать серьезные или смертельные травмы в течение 2 часов.
Храните аккумуляторы в недоступном для детей месте.
Если вы считаете, что аккумуляторы могли быть проглочены или помещены внутрь какой-либо части тела, немедленно обратитесь за медицинской помощью.
Индикация питания
- Когда свет выключен, нажмите торцевой переключатель (Tail Switch), удерживая кнопку режима, а затем быстро отпустите обе кнопки, чтобы получить доступ к индикации питания. Индикатор питания под кнопкой режима будет мигать, показывая оставшийся заряд аккумулятора. Как только мигание прекратится, фонарик включится.
- Мигание 3 раза указывает на то, что мощность составляет не менее 50%.
- Мигание 2 раза указывает на то, что мощность ниже 50%.
- Мигание 1 раз указывает на то, что мощность ниже 25%.
Индикация низкого заряда вибрацией
Когда свет включен и оставшаяся мощность составляет менее 10%, MH40S будет вибрировать каждые 10 секунд, чтобы информировать пользователя.
ATR (Advanced Temperature Regulation) (Продвинутое регулирование температуры)
Встроенная технология ATR регулирует выходную мощность MH40S в соответствии с условиями работы и окружающей средой для поддержания оптимальной производительности.
Замена аккумуляторов
Аккумуляторы следует заменять, когда выходная мощность кажется тусклой или фонарик перестает отвечать из-за низкого заряда.
Обслуживание
Каждые 6 месяцев резьбу следует протирать чистой тканью с последующим нанесением тонкого слоя смазки на основе силикона.
