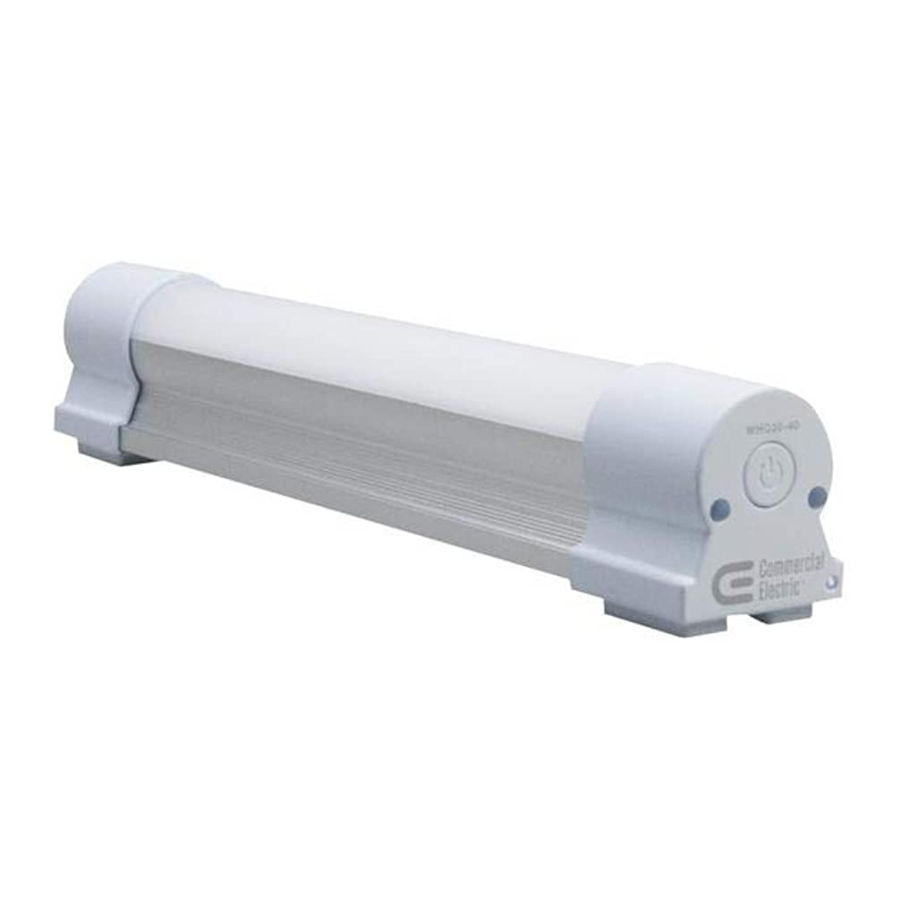

Manual de la luz de trabajo portátil LED Commercial Electric WHQ20-40

Contenidos

Preoperación

Lúmenes, tiempo de ejecución [prueba a menos de 77 °F (25 °C)] y tiempo de carga

Modelo WHQ20-40
Modo Alto Medio Bajo Estroboscópico SOS Carga
Lúmenes 360 Lm 180 Lm 38 Lm N/A N/A N/A
Tiempos de ejecución (horas) 3.5-4.5 7-8 32-33 12-13 14-15 5-6

CONTENIDO DEL PAQUETE

CONTENIDO DEL PAQUETE

Pieza Luz de trabajo portátil LED Cantidad
A Tubo de mano 1
B Tiras de montaje con respaldo adhesivo 2
C Cable de carga micro USB 1

Funcionamiento

  1. Carga de la luz de trabajo portátil LED
    Carga de la luz de trabajo portátil LED
    ESTADO DE LA LUZ INDICADORA
    Indicador Estado
    Rojo Cargando
    Verde Completamente cargada
    Naranja Batería baja
    • La luz indicadora naranja de baja potencia se ilumina cuando la batería está cargada a menos del 10 %.
    • Conecte el cable de carga micro USB (C) al puerto del cargador micro USB en la luz de trabajo portátil LED utilizando un cargador apropiado de DC5V 1A.
    • La luz indicadora del estado de recarga es roja durante la carga.
    • La luz de trabajo portátil LED se vuelve verde cuando está completamente cargada.
  2. Encendido de la luz de trabajo portátil LED
    Encendido de la luz de trabajo portátil LED
    • Presione el botón de encendido para encender la luz de trabajo portátil LED en modo alto.
  3. Cambio de los modos de la luz de trabajo portátil LED
    Cambio de los modos de la luz de trabajo portátil LED
    • Presione el botón de encendido una vez para encender la luz de trabajo portátil LED en modo alto, dos veces para el modo medio y tres veces para el modo bajo.
    • Mantenga presionado el botón de encendido durante 2 segundos para encender el estroboscópico y mantenga presionado durante 2 segundos más para iniciar el modo SOS. Estas funciones están disponibles en todos los modos de brillo.
    • Presione el botón de encendido una vez para volver al modo alto cuando use las funciones estroboscópica o SOS.
  4. Colocación de la luz de trabajo portátil LED
    Colocación de la luz de trabajo portátil LED
    Posición Descripción
    1 Mantener en posición vertical.
    2 Pegue en la plataforma de adsorción utilizando los imanes incrustados y las tiras de montaje con respaldo adhesivo (B).
    3 Cuelgue en la pared con una cuerda de suspensión (no incluida).
    4 Muévase libremente en cualquier posición manual.
  1. Colocación de la luz de trabajo portátil LED con tiras de montaje con respaldo adhesivo
    Colocación con tiras de montaje con respaldo adhesivo
    • Coloque el lado blanco no adhesivo de la tira de montaje con respaldo adhesivo (B) en un extremo de la luz de trabajo portátil LED. El lado blanco no adhesivo de la tira de montaje con respaldo adhesivo (B) se adherirá automáticamente al imán en el extremo de la luz de trabajo portátil LED.
    • Repita para la segunda tira de montaje con respaldo adhesivo (B), colocándola en el otro extremo de la luz de trabajo portátil LED.
    • Limpie la superficie plana de la plataforma de adsorción.
    • Retire el lado inferior de las tiras de montaje con respaldo adhesivo (B) y presione la luz de trabajo portátil LED en la plataforma de adsorción.
    • Consulte los pasos 1 a 3 para operar la luz de trabajo portátil LED.
  2. Retirar la luz de trabajo portátil LED de las tiras de montaje con respaldo adhesivo
    • Presione las tiras de montaje con respaldo adhesivo (B) para que se peguen firmemente a la plataforma de adsorción.
    • Retire la luz de trabajo portátil LED de la plataforma de adsorción según lo desee, dejando las tiras de montaje con respaldo adhesivo (B) adheridas a la plataforma de adsorción para uso futuro.

Cuidado y limpieza

  • Limpie la luz de trabajo portátil LED con un trozo de papel blanco o un paño suave cuando esté sucia.
  • Evite rociar agua sobre la luz de trabajo portátil LED y el puerto de carga micro USB.

Resolución de problemas

Problema Causa posible Solución
El cuerpo de la luz de trabajo portátil LED tiene algunos rasguños pequeños y ligeros. El cuerpo de la luz de trabajo portátil LED está hecho con aluminio oxidado y, como cualquier tubo de aluminio normal, se pueden encontrar pequeños rasguños. Manipule el cuerpo de la luz de trabajo portátil LED con cuidado.

Hay grietas en el imán

 La luz de trabajo portátil LED puede haberse caído. Proteja la tapa del extremo cuando use y manipule la luz de trabajo portátil LED.

La luz de trabajo portátil LED no se enciende

 El nivel de la batería es bajo. Verifique la luz indicadora de batería baja, si la luz indicadora está encendida, cargue la luz de trabajo portátil LED.
La luz de trabajo portátil LED se está volviendo más tenue que el estándar normal.
El tiempo de recarga es mayor que las horas de carga normales descritas en este manual. El cargador es incorrecto. Verifique si el cargador es DC5V 1A. Si el cargador es inferior a 1A, es normal que el tiempo de carga sea mayor.
El cable de carga micro USB no puede aceptar una corriente de 1A. Verifique la capacidad de corriente de 1A del cable de carga micro USB. Si el cable no puede manejar una corriente de 1A, reemplácelo con un cable diferente con esa capacidad.

La luz de trabajo portátil LED se calienta

 La luz de trabajo portátil LED está funcionando fuera del rango de temperatura normal. Si la temperatura del cuerpo es superior a 140 °F (60 °C) en condiciones de trabajo normales, devuelva la luz de trabajo portátil LED para que la reemplacen si aún está dentro del período de garantía.
La luz de trabajo portátil LED no funciona en condiciones muy frías. La batería está fría. Caliente la luz de trabajo portátil LED a más de 32 °F (0 °C).
La luz de trabajo portátil LED requiere más tiempo de carga y tiene un tiempo de ejecución más corto después de un período de uso. La vida útil de la batería se ha agotado. La luz de trabajo portátil LED funcionará al 70 % de su capacidad con tiempos de carga más largos y tiempos de ejecución más cortos. Si esto interfiere con el rendimiento que necesita para la luz de trabajo portátil LED, compre una luz nueva.
Las tiras de montaje con respaldo adhesivo no se adhieren a una superficie. Las tiras de montaje con respaldo adhesivo están desgastadas. Si las tiras de montaje con respaldo adhesivo tienen más de 6 meses, incluso si nunca se usaron, compre otro juego de tiras adhesivas. Las tiras de montaje con respaldo adhesivo están disponibles para ordenar en www.homedepot.com.
La luz indicadora parpadea durante el proceso de carga. El cable de carga micro USB está suelto. Apriete el cable de carga micro USB o reemplácelo por uno nuevo.
La luz indicadora está averiada. Si la luz de trabajo portátil LED está dentro del período de garantía, devuelva la luz de trabajo portátil LED para que la reemplacen.
Las tiras de montaje con respaldo adhesivo son difíciles de quitar. El pegamento en las tiras de montaje con respaldo adhesivo es muy fuerte. Use un diluyente para disolver el pegamento.
La superficie está rayada después de quitar las tiras de montaje con respaldo adhesivo. El pegamento en las tiras de montaje con respaldo adhesivo es muy fuerte. No aplique las tiras de montaje con respaldo adhesivo a superficies que puedan rayarse.
