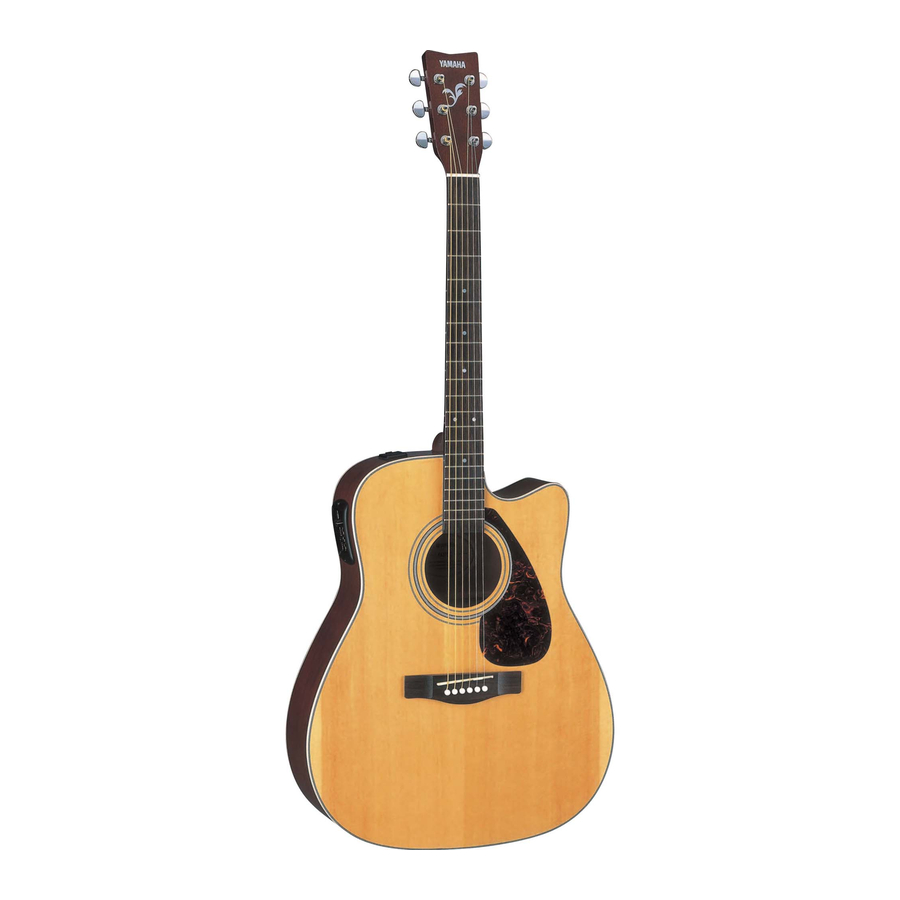

Yamaha FX370C - Manual de la Guitarra Electroacústica
INTRODUCCIÓN
Gracias por elegir una guitarra electroacústica Yamaha. Para aprovechar al máximo las características avanzadas y el rendimiento que ofrece su guitarra, lea atentamente este manual antes de utilizar el instrumento.
PRECAUCIONES
- El conector de salida es un conector telefónico de 1/4" estándar EIAJ. Asegúrese de utilizar un cable de conexión adecuado.
- El preamplificador incorporado se enciende automáticamente cuando se inserta un enchufe en el conector de salida. Cuando no utilice el instrumento, o cuando lo toque sin amplificación, asegúrese de retirar el enchufe del conector de salida para que se apague la alimentación del preamplificador.
- Siempre ajuste el control de VOLUME (volumen) a "0" antes de enchufar o desenchufar el cable de conexión.
- El indicador de comprobación de la batería (BATT.) se iluminará brevemente cuando se inserte o se retire un enchufe del conector de salida. Esto es normal y no indica un mal funcionamiento.
- Asegúrese de retirar la batería si el instrumento no se va a utilizar durante un período de tiempo prolongado para evitar posibles daños debido a fugas de la batería.
NOMENCLATURA
ESPECIFICACIONES
| Sistema | SYSTEM-58: Monaural de 1 vía |
| Pastilla | Sensor de barra (tipo piezoeléctrico) |
| Controles del preamplificador | VOL. (volumen), control de ecualización de 3 bandas (HIGH (agudos), MID (medios), LOW (graves)), control AMF |
| Conector de salida | Clavija de extremo/interruptor de alimentación combinados |
| Impedancia de salida | 1 kΩ |
| Fuente de alimentación | 9V DC, batería seca S-006P (6F22) |
| Duración de la batería | Aprox. 300 horas * Cuando se utiliza una batería de manganeso. * Varía según las condiciones de funcionamiento. |
| Accesorios |
|
REEMPLAZO DE LA BATERÍA
Asegúrese de reemplazar la batería lo antes posible cuando se encienda el indicador de comprobación de la batería para evitar una reducción de la calidad del sonido.
* Asegúrese de retirar la batería si el instrumento no se va a utilizar durante un período de tiempo prolongado para evitar posibles daños debido a fugas de la batería.
Presione el pestillo del soporte de la batería en la dirección indicada por la flecha en la ilustración para desbloquearlo.
Deslice hacia fuera el compartimento de la batería.
Retire la batería vieja del compartimento de la batería e inserte la batería nueva asegurándose de que los terminales (+) y (–) de la batería estén colocados como se muestra en la ilustración. Utilice únicamente una batería DC9V, S-006P (6F22) o equivalente.
Deslice el compartimento de la batería de nuevo en el soporte de la batería y presione firmemente para que el compartimento de la batería se bloquee en su lugar.
LOS CONTROLES
VOL. (Volume) Control (Control de volumen)
Ajusta el nivel de volumen de salida general.
* Asegúrese de que el VOL. (volumen) esté girado a "0" antes de conectar o desconectar.
BATT. (Battery Check) Indicator (Indicador de comprobación de la batería)
Este indicador se iluminará cuando sea necesario reemplazar la batería.
Por favor, reemplace la batería lo antes posible cuando el indicador BATT. (batería) se ilumine.
Ecualizador de 3 bandas
LOW (graves): Aumenta o reduce el nivel de las frecuencias bajas.
MID (medios): Aumenta o reduce el nivel de las frecuencias medias.
El control AMF
ajusta la frecuencia central de la banda afectada por este control.
HIGH (agudos) : Aumenta o reduce el nivel de las frecuencias altas.
Control AMF
Establece la frecuencia central de la banda de frecuencias afectadas por el control del ecualizador MID (medios). El rango es de 80 Hz a 10 kHz.
* Este control no tiene ningún efecto cuando el control del ecualizador MID (medios) está ajustado a su posición central ("0").
