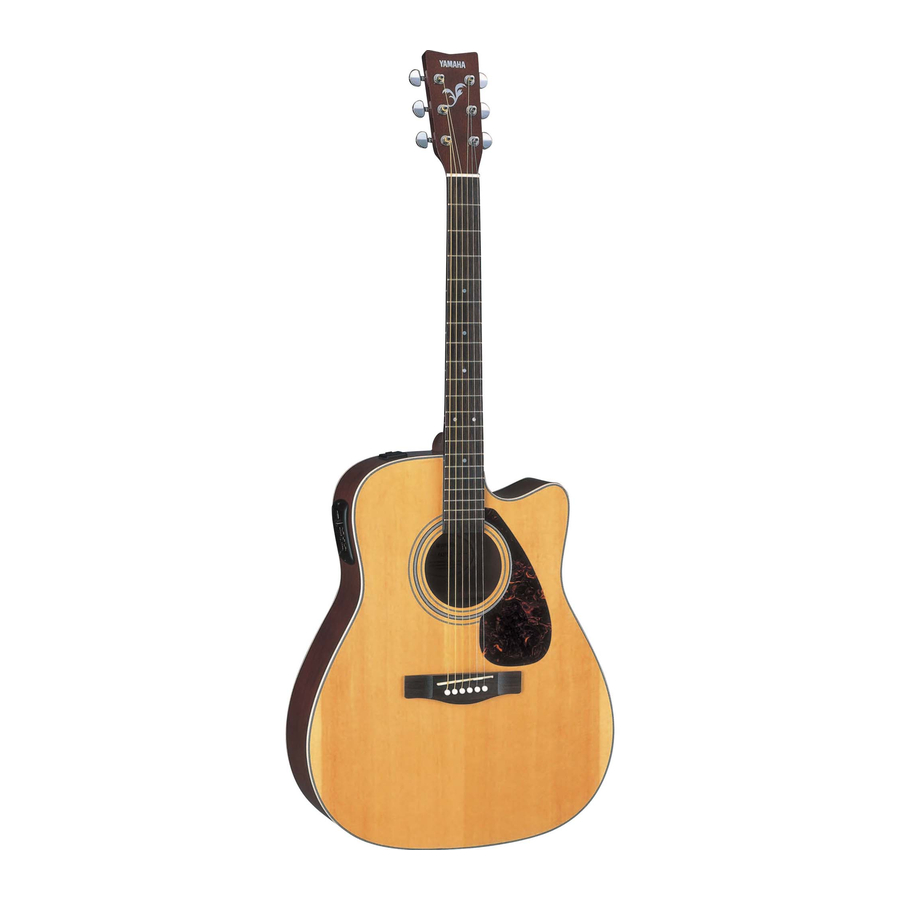

Yamaha FX370C - Manuali i kitarës elektrike akustike

Përmbajtja

1 HYRJE
2 MASAT PARAPRAKE
3 NOMENKLATURA
4 SPECIFIKIMET
5 NDËRRIMI I BATERISË
6 KONTROLLET
7 Shkarko manual
8 Në Gjuhë të Tjera

HYRJE

Faleminderit që zgjodhët një kitarë elektrike-akustike Yamaha. Për të shfrytëzuar sa më shumë veçoritë e avancuara dhe performancën e ofruar nga kitara juaj, ju lutemi lexoni me kujdes këtë manual përpara se të përdorni instrumentin.

MASAT PARAPRAKE

Foleja e daljes është një fole telefoni 1/4" me standard EIAJ. Sigurohuni që të përdorni një kabllo lidhëse të përshtatshme.
Preamplifikatori i integruar ndizet automatikisht kur futet një prizë në folenë e daljes. Kur nuk e përdorni instrumentin, ose kur e luani atë pa amplifikim, sigurohuni që ta hiqni prizën nga foleja e daljes në mënyrë që të fiket fuqia e parampërmirësuesit.
Gjithmonë vendoseni kontrollin VOLUME në "0" kur futni ose hiqni kabllon e lidhjes.
Treguesi i kontrollit të baterisë (BATT.) do të ndizet shkurtimisht kur një prizë futet ose hiqet nga foleja e daljes. Kjo është normale dhe nuk tregon një mosfunksionim.
Sigurohuni që ta hiqni baterinë nëse instrumenti nuk do të përdoret për një periudhë të gjatë kohore në mënyrë që të parandaloni dëmtimin e mundshëm për shkak të rrjedhjes së baterisë.

NOMENKLATURA

SPECIFIKIMET

Sistemi	SYSTEM-58: Monaural 1 drejtim
Pickup	Sensor shufre (tip Piezo)
Kontrollet e para-amplifikatorit	VOL., 3 Band (HIGH, MID, LOW) kontrolli EQ, kontrolli AMF
Foleja e daljes	Kombinim i kunjës fundore/çelësit të energjisë
Impedanca e daljes	1 kΩ
Furnizimi me energji elektrike	9V DC, bateri e thatë S-006P (6F22)
Jetëgjatësia e baterisë	Afërsisht. 300 orë * *Kur përdorni një bateri mangani.* * *Ndryshon sipas kushteve të funksionimit.*
Aksesorët	Çelës gjashtëkëndor për rregullimin e qafës x1 Bateri e thatë S-006P (6F22) x1

NDËRRIMI I BATERISË

Sigurohuni që ta zëvendësoni baterinë sa më shpejt të jetë e mundur kur treguesi i kontrollit të baterisë ndizet në mënyrë që të shmangni uljen e cilësisë së zërit.

* Sigurohuni që ta hiqni baterinë nëse instrumenti nuk do të përdoret për një periudhë të gjatë kohore në mënyrë që të parandaloni dëmtimin e mundshëm për shkak të rrjedhjes së baterisë.

Shtypni kapësen në mbajtësen e baterisë në drejtimin e treguar nga shigjeta në ilustrim në mënyrë që ta zhbllokoni atë.

Rrëshqitni kutinë e baterisë.

Hiqni baterinë e vjetër nga kutia e baterisë dhe futni baterinë e re duke u siguruar që terminalet (+) dhe (–) të baterisë të jenë të pozicionuara siç tregohet në ilustrim. Përdorni vetëm një DC9V, S-006P (6F22) ose bateri ekuivalente.

Rrëshqitni kutinë e baterisë përsëri në mbajtësen e baterisë dhe shtypni fort në mënyrë që kutia e baterisë të kyçet në vend.

KONTROLLET

VOL. (Volume) Kontrolli (Kontrolli i volumit)
Rregullon nivelin e përgjithshëm të volumit të daljes.
* Sigurohuni që VOL. të jetë kthyer në "0" përpara se të lidhni ose shkëputni.

BATT. (Battery Check) Treguesi (Treguesi i kontrollit të baterisë)
Ky tregues do të ndizet kur bateria duhet të zëvendësohet.
Ju lutemi zëvendësoni baterinë sa më shpejt të jetë e mundur kur treguesi BATT. ndizet.

3 Band Equalizer (Ekuilibrues me 3 breza)

LOW: Rrit ose ul nivelin e frekuencave të ulëta.
MID: Rrit ose ul nivelin e frekuencave të mesme.
Kontrolli AMF rregullon frekuencën qendrore të brezit të prekur nga ky kontroll.
HIGH : Rrit ose ul nivelin e frekuencave të larta.

AMF Control (Kontrolli AMF)
Vendos frekuencën qendrore të brezit të frekuencave të prekura nga kontrolli i ekuilibruesit MID. Gama është nga 80 Hz në 10 kHz.
* Ky kontroll nuk ka efekt kur kontrolli i ekuilibruesit MID është vendosur në pozicionin e tij qendror ("0").
