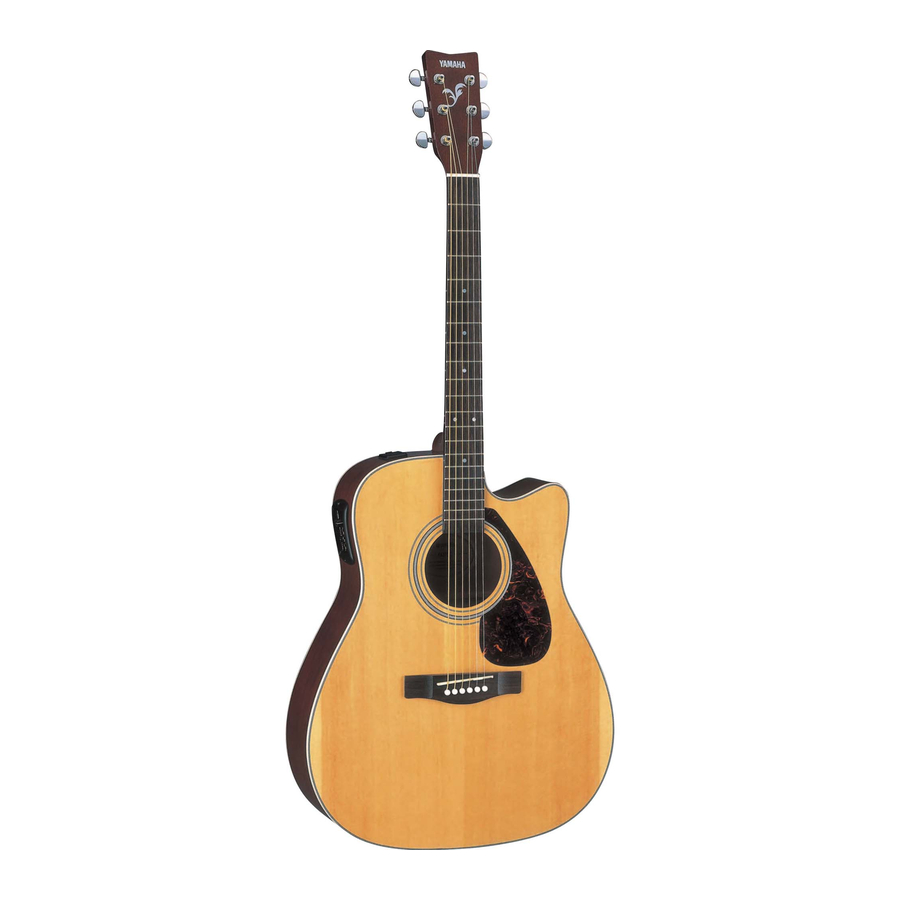

Yamaha FX370C - Priručnik za električnu akustičnu gitaru

Sadržaj

1 UVOD
2 MJERE OPREZA
3 NOMENKLATURA
4 SPECIFIKACIJE
5 ZAMJENA BATERIJE
6 KONTROLE
7 Preuzmi priručnik
8 Na drugim jezicima

UVOD

Hvala vam što ste odabrali Yamaha električnu akustičnu gitaru. Kako biste maksimalno iskoristili napredne značajke i performanse koje pruža vaša gitara, pažljivo pročitajte ovaj priručnik prije korištenja instrumenta.

MJERE OPREZA

Izlazni priključak je EIAJ-standardni 1/4" telefonski priključak. Obavezno koristite odgovarajući priključni kabel.
Ugrađeno pretpojačalo se automatski uključuje kada se utikač umetne u izlazni priključak. Kada ne koristite instrument ili kada ga svirate bez pojačanja, obavezno uklonite utikač iz izlaznog priključka kako bi se isključilo napajanje pretpojačala.
Uvijek postavite VOLUME (glasnoća) kontrolu na "0" prije uključivanja ili isključivanja priključnog kabela.
Indikator provjere baterije (BATT.) kratko će zasvijetliti kada se utikač umetne ili izvadi iz izlaznog priključka. To je normalno i ne ukazuje na kvar.
Obavezno izvadite bateriju ako se instrument neće koristiti dulje vrijeme kako biste spriječili moguća oštećenja zbog curenja baterije.

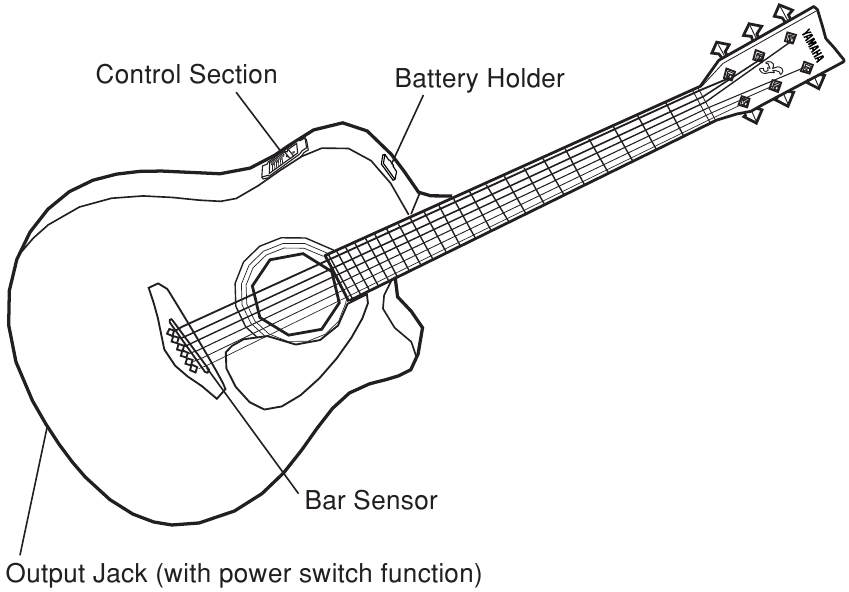

NOMENKLATURA

SPECIFIKACIJE

Sustav	SYSTEM-58: Monauralni 1 smjer
Pickup (hvatač)	Bar Sensor (Piezo tip)
Kontrole pretpojačala	VOL. (glasnoća), 3 Band (HIGH (visoki), MID (srednji), LOW (niski)) EQ kontrola, AMF kontrola
Izlazni priključak	Kombinirani završni pin/prekidač napajanja
Izlazna impedancija	1 kΩ
Napajanje	9V DC, S-006P (6F22) suha baterija
Trajanje baterije	Približno 300 sati * *Kada se koristi manganova baterija.* * *Ovisi o uvjetima rada.*
Dodatna oprema	Šesterokutni ključ za podešavanje vrata x1 S-006P (6F22) suha baterija x1

ZAMJENA BATERIJE

Obavezno zamijenite bateriju što je prije moguće kada zasvijetli indikator provjere baterije kako biste izbjegli smanjenu kvalitetu zvuka.

* Obavezno izvadite bateriju ako se instrument neće koristiti dulje vrijeme kako biste spriječili moguća oštećenja zbog curenja baterije.

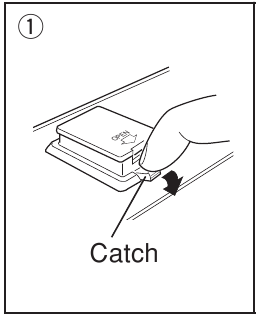

Pritisnite zasun na držaču baterije u smjeru označenom strelicom na ilustraciji kako biste ga otključali.

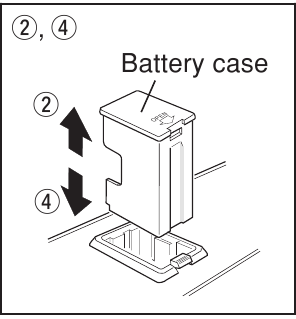

Izvucite kućište baterije.

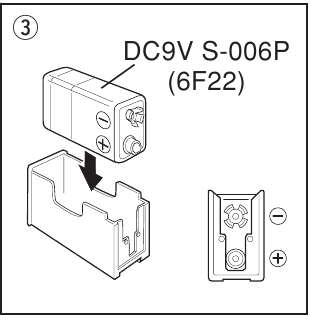

Izvadite staru bateriju iz kućišta baterije i umetnite novu bateriju pazeći da su (+) i (–) terminali baterije postavljeni kao što je prikazano na ilustraciji. Koristite samo DC9V, S-006P (6F22) ili ekvivalentnu bateriju.

Vratite kućište baterije natrag u držač baterije i čvrsto pritisnite tako da se kućište baterije zaključa na svoje mjesto.

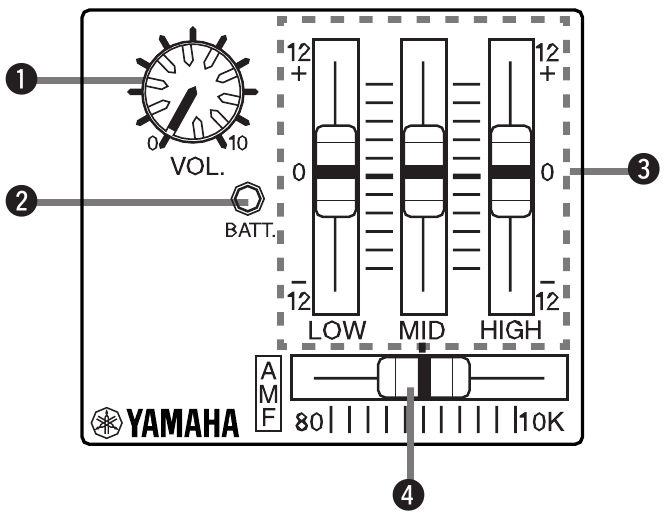

KONTROLE

VOL. (Volume) (Glasnoća) Kontrola
Podešava ukupnu razinu izlazne glasnoće.
* Provjerite je li VOL. (glasnoća) okrenuta na "0" prije spajanja ili odspajanja.

BATT. (Battery Check) (Provjera baterije) Indikator
Ovaj indikator će zasvijetliti kada je potrebno zamijeniti bateriju.
Molimo zamijenite bateriju što je prije moguće kada zasvijetli BATT. (provjera baterije) indikator.

3 Band Equalizer (3-pojasni ekvilizator)

LOW (niski): Pojačava ili smanjuje razinu niskih frekvencija.
MID (srednji): Pojačava ili smanjuje razinu srednjih frekvencija.
AMF kontrola podešava središnju frekvenciju pojasa na koju utječe ova kontrola.
HIGH (visoki) : Pojačava ili smanjuje razinu visokih frekvencija.

AMF Control (AMF Kontrola)
Postavlja središnju frekvenciju pojasa frekvencija na koju utječe MID (srednji) ekvilizator. Raspon je od 80 Hz do 10 kHz.
* Ova kontrola nema učinka kada je MID (srednji) ekvilizator postavljen na središnji položaj ("0").
