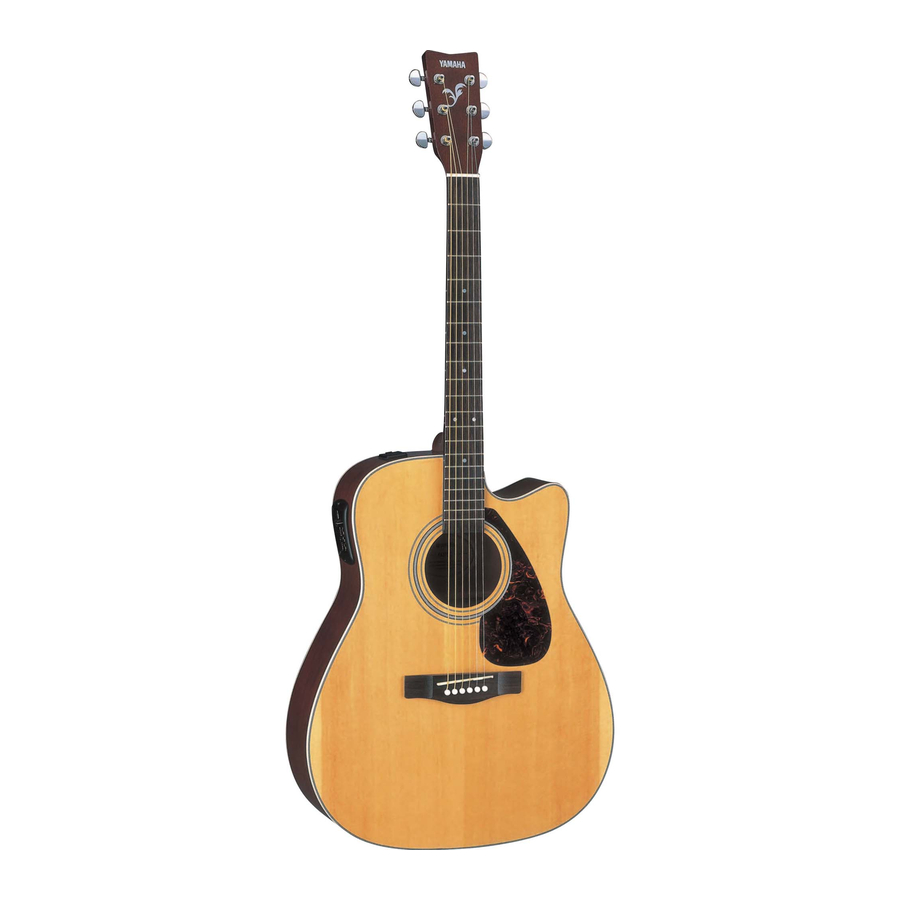

Yamaha FX370C - Elektro Akustik Gitar Kılavuzu

İçerikler

1 GİRİŞ
2 ÖNLEMLER
3 NOMENKLATÜR
4 TEKNİK ÖZELLİKLER
5 PİL DEĞİŞİMİ
6 KONTROLLER
7 Kılavuzu indir
8 Diğer Dillerde

GİRİŞ

Bir Yamaha elektro-akustik gitarı seçtiğiniz için teşekkür ederiz. Gitarınızın sağladığı gelişmiş özelliklerden ve performanstan en iyi şekilde yararlanmak için lütfen bu kılavuzu enstrümanı kullanmadan önce dikkatlice okuyun.

ÖNLEMLER

Çıkış jakı, bir EIAJ standardı 1/4" telefon jakıdır. Uygun bir bağlantı kablosu kullandığınızdan emin olun.
Dahili preamplifikatör, çıkış jakına bir fiş takıldığında otomatik olarak açılır. Enstrümanı kullanmadığınızda veya amplifikasyon olmadan çalarken, preamplifikatör gücünün kapalı olduğundan emin olmak için fişi çıkış jakından çıkardığınızdan emin olun.
Bağlantı kablosunu takarken veya çıkarırken her zaman VOLUME (Ses) kontrolünü "0" konumuna getirin.
Pil kontrol göstergesi (BATT.), çıkış jakına bir fiş takıldığında veya çıkarıldığında kısaca yanacaktır. Bu normaldir ve bir arıza olduğunu göstermez.
Pil sızıntısından kaynaklanan olası hasarları önlemek için, enstrüman uzun süre kullanılmayacaksa pili çıkardığınızdan emin olun.

NOMENKLATÜR

TEKNİK ÖZELLİKLER

Sistem	SYSTEM-58: Monaural 1 yönlü
Pickup	Bar Sensörü (Piezo tipi)
Preamplifikatör Kontrolleri	VOL. (Ses), 3 Bant (HIGH (Yüksek), MID (Orta), LOW (Düşük)) EQ kontrolü, AMF kontrolü
Çıkış jakı	Kombinasyon uç pimi/güç anahtarı
Çıkış empedansı	1 kΩ
Güç kaynağı	9V DC, S-006P (6F22) kuru pil
Pil ömrü	Yaklaşık 300 saat * *Bir manganez pil kullanırken.* * *Çalışma koşullarına göre değişir.*
Aksesuarlar	Boyun ayarı için altıgen anahtar x1 S-006P (6F22) kuru pil x1

PİL DEĞİŞİMİ

Ses kalitesinin düşmesini önlemek için pil kontrol göstergesi yandığında pili mümkün olan en kısa sürede değiştirdiğinizden emin olun.

* Pil sızıntısından kaynaklanan olası hasarları önlemek için, enstrüman uzun süre kullanılmayacaksa pili çıkardığınızdan emin olun.

Kilidini açmak için pil tutucusundaki mandalı, resimde okla gösterilen yönde itin.

Pil yuvasını dışarı kaydırın.

Eski pili pil yuvasından çıkarın ve pilin (+) ve (–) terminallerinin resimde gösterildiği gibi konumlandırıldığından emin olarak yeni pili takın. Yalnızca bir DC9V, S-006P (6F22) veya eşdeğer bir pil kullanın.

Pil yuvasını pil tutucusuna geri kaydırın ve pil yuvasının yerine kilitlenmesi için sıkıca bastırın.

KONTROLLER

VOL. (Volume) (Ses) Kontrolü
Genel çıkış ses seviyesini ayarlar.
* Bağlarken veya bağlantıyı kesmeden önce VOL. (Ses) seviyesinin "0" konumuna getirildiğinden emin olun.

BATT. (Battery Check) (Pil Kontrol) Göstergesi
Bu gösterge, pilin değiştirilmesi gerektiğinde yanacaktır.
BATT. (Pil Kontrol) göstergesi yandığında lütfen pili mümkün olan en kısa sürede değiştirin.

3 Bant Ekolayzer

LOW (Düşük): Düşük frekansların seviyesini yükseltir veya keser.
MID (Orta): Orta frekansların seviyesini yükseltir veya keser.
AMF kontrolü bu kontrolün etkilediği bandın merkez frekansını ayarlar.
HIGH (Yüksek) : Yüksek frekansların seviyesini yükseltir veya keser.

AMF Kontrolü
MID (Orta) ekolayzer kontrolünün etkilediği frekans bandının merkez frekansını ayarlar. Aralık 80 Hz ile 10 kHz arasındadır.
* MID (Orta) ekolayzer kontrolü merkez ("0") konumuna ayarlandığında bu kontrolün hiçbir etkisi yoktur.
