Comunello TACT RADIO - Manual del Teclado

INDICACIONES

Este manual de instalación está dirigido exclusivamente a personal con conocimientos profesionales.
Cualquier operación que no esté expresamente indicada en estas instrucciones se considerará prohibida. En particular, asegúrese de que las baterías sean adecuadas y estén correctamente instaladas.

DESCRIPCIÓN DEL PRODUCTO Y USO PREVISTO

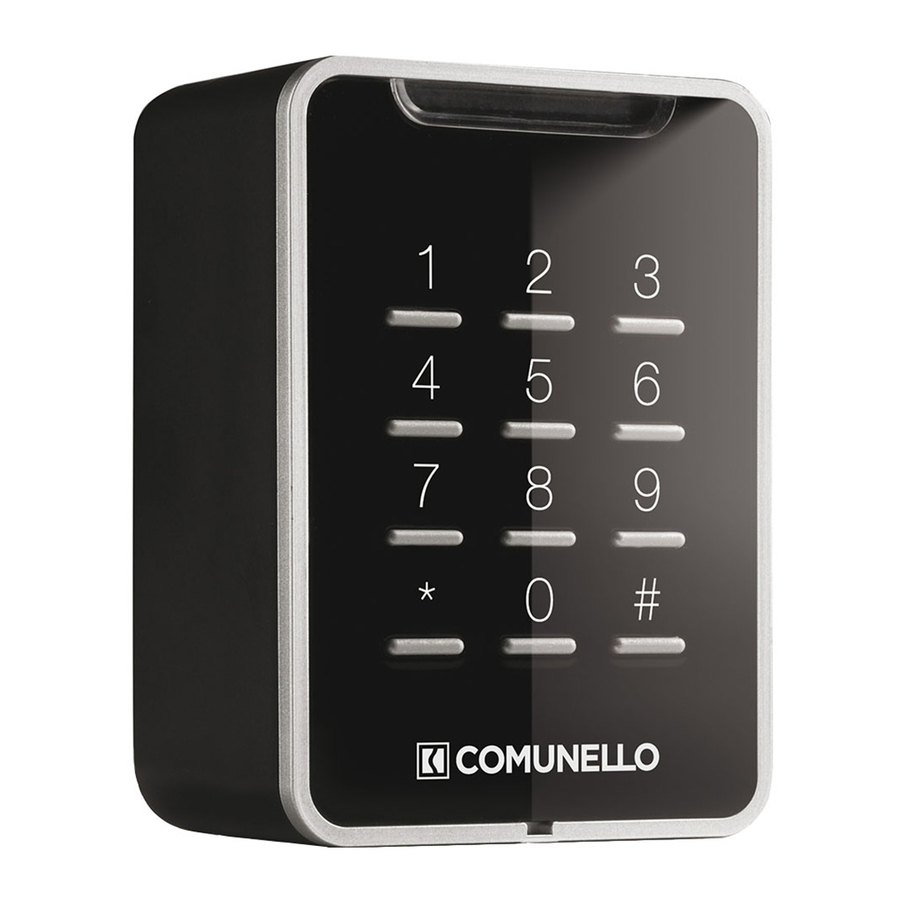

TACT RADIO es un transmisor de 2 canales que envía un código diferente (tipo de código variable) para cada canal solo una vez que se ha introducido el código correcto en el teclado (cada canal está asociado a una combinación específica).
Cada dispositivo viene configurado de fábrica con un código único.
El selector digital TACT está equipado con un sello resistente a la intemperie para protegerlo contra la oxidación, de modo que pueda instalarse en exteriores.

ESPECIFICACIONES TÉCNICAS

COMPROBACIONES PRELIMINARES

• Compruebe que el producto del paquete esté intacto y en buen estado
• Asegúrese de que el selector esté montado sobre una superficie estable que garantice una fijación segura en una posición de fácil acceso
• Asegúrese de que la distancia entre el selector y el receptor no sea excesiva
• Si es posible, no instale el selector sobre una superficie ferrosa o en las inmediaciones de esta

INSTALACIÓN

• Desmonte el selector retirando la cubierta del teclado como se muestra en la FIG. 1 y aflojando los tornillos

• Taladre la parte posterior de la carcasa del selector en las 4 esquinas y, a continuación, fíjela a la pared como se muestra en la FIG. 2


  y FIG 3:

• Una señal audible compuesta por 10 pitidos largos advierte de que la batería está agotada. Para cambiar la batería, proceda de la siguiente manera (FIG. 4,


  FIG. 5 y FIG. 6):

  FIG 7:


Funcionamiento del Producto

Cada dispositivo viene configurado de fábrica con un código único.
Después de introducir la combinación, pulse la tecla * para transmitir el código del 1er canal o pulse la tecla # para transmitir el código del 2º canal. Si introduce una combinación incorrecta, al pulsar la tecla asociada al canal no se transmitirá el código y sonará una señal audible para advertir de que la combinación es incorrecta.
Durante el funcionamiento normal, un avisador informa al usuario del estado de funcionamiento de acuerdo con la siguiente tabla:

TACT cuenta con retroiluminación del teclado que se enciende al pulsar la primera tecla y se apaga automáticamente después de 10 segundos durante los cuales no se pulsa ninguna tecla.

Ejemplo de uso: supongamos que la combinación programada para el canal 1 es "12345".
Para transmitir el código del canal 1, el usuario debe:

• teclear "12345" en el teclado
• pulsar la tecla *.

PROGRAMACIÓN

Las combinaciones se componen de secuencias de dígitos del 0 al 9.
Cada combinación puede constar de un máximo de 8 dígitos.
Mientras escribe la combinación, puede dejar un máximo de 10 segundos entre un dígito y el siguiente, transcurridos los cuales el dispositivo saldrá automáticamente del modo de programación y señalará este evento emitiendo 5 pitidos.
En la configuración de fábrica, el dispositivo tiene una combinación estándar para cada uno de los 2 canales.
Combinación para transmitir el código del Canal 1: 1111
Combinación para transmitir el código del Canal 2: 2222

Cambio de la Combinación asociada al Canal 1 (tecla *)

• Mantenga pulsadas simultáneamente las teclas * y #.
• El dispositivo confirmará la entrada en el modo de programación emitiendo 3 pitidos cortos.
• Teclee la combinación actual (en el caso de la primera programación la combinación será 1111) y, a continuación, pulse la tecla *. Si la combinación asociada al canal 1 es incorrecta, el dispositivo señalará esta situación con 5 pitidos rápidos y la fase de programación finalizará;
• Si se introduce la combinación correcta, el dispositivo emitirá un pitido largo y el usuario deberá introducir la nueva combinación y pulsar la tecla *.
• El dispositivo emitirá 2 pitidos largos para solicitar al usuario que introduzca de nuevo la nueva combinación, terminando con la tecla *.
• Si la operación se realiza correctamente, el dispositivo confirmará su finalización emitiendo 4 pitidos cortos.
• Si no se pulsa ninguna tecla durante 10 segundos, el dispositivo saldrá del modo de programación y emitirá 5 pitidos rápidos para indicar que la operación no se ha completado.

Cambio de la combinación asociada al canal 2 (tecla #)

• Mantenga pulsadas simultáneamente las teclas * y #.
• El dispositivo confirmará la entrada en el modo de programación emitiendo 3 pitidos cortos.
• Teclee la combinación actual (en el caso de la primera programación la combinación será 2222) y, a continuación, pulse la tecla #. Si la combinación asociada al canal 2 es incorrecta, el dispositivo señalará esta situación con 5 pitidos rápidos y la fase de programación finalizará;
• Si se introduce la combinación correcta, el dispositivo emitirá un pitido largo y el usuario deberá introducir la nueva combinación y pulsar la tecla #.
• El dispositivo emitirá 2 pitidos largos para solicitar al usuario que introduzca de nuevo la nueva combinación, terminando con la tecla #.
• Si la operación se realiza correctamente, el dispositivo confirmará su finalización emitiendo 4 pitidos cortos.
• Si no se pulsa ninguna tecla durante 10 segundos, el dispositivo saldrá del modo de programación y emitirá 5 pitidos rápidos para indicar que la operación no se ha completado.

ELIMINACIÓN

Varios componentes del producto pueden reciclarse, mientras que otros, como los componentes electrónicos, deben eliminarse de acuerdo con la normativa vigente en el lugar de instalación.
Algunos componentes pueden contener sustancias contaminantes y no deben dispersarse en el medio ambiente.
