Comunello TACT RADIO - Klaviatura uchun qo'llanma

KO'RSATMALAR

Ushbu o'rnatish qo'llanmasi faqat professional malakaga ega xodimlar uchun mo'ljallangan.
Ushbu ko'rsatmalarda aniq ko'rsatilmagan har qanday operatsiyalar taqiqlangan deb hisoblanadi. Xususan, batareyalarning mos kelishiga va to'g'ri o'rnatilishiga ishonch hosil qiling.

MAHSULOT TAVSIFI VA MAQSADLI FOYDALANISH

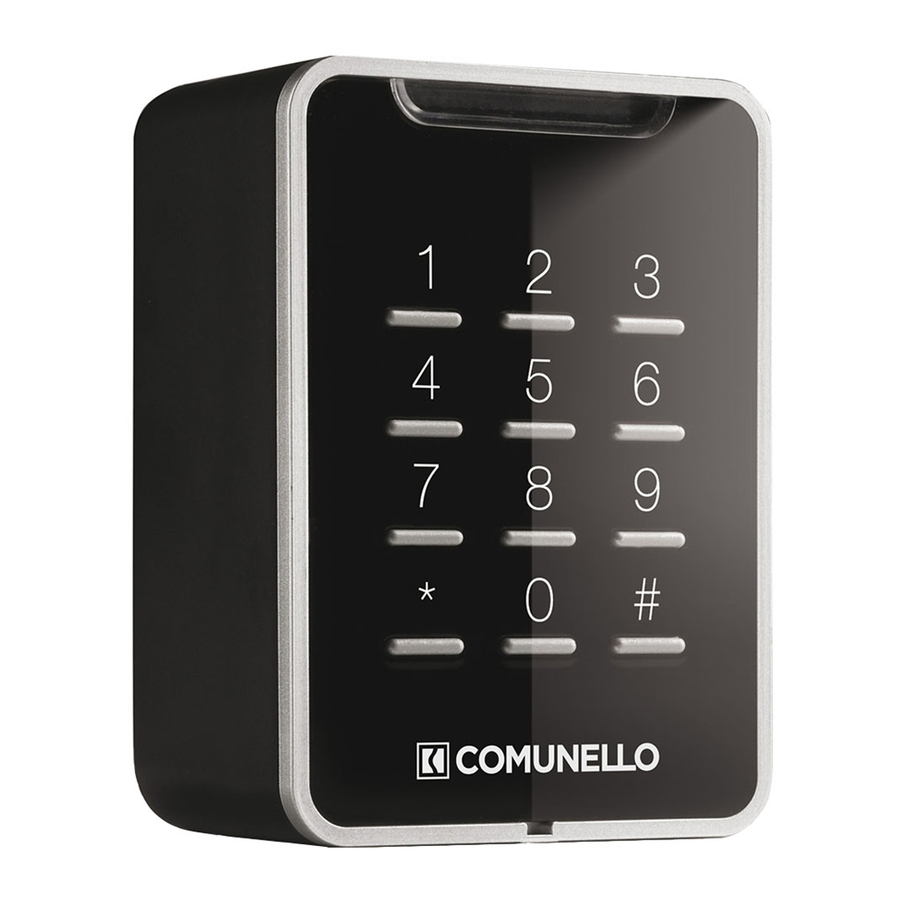

TACT RADIO - bu 2 kanalli transmitter bo'lib, u har bir kanal uchun turli xil kodni (rolling code turi) faqat klaviaturada to'g'ri kod kiritilgandan so'ng yuboradi (har bir kanal ma'lum bir kombinatsiya bilan bog'langan).
Har bir qurilma zavodda noyob kod bilan o'rnatiladi.
TACT raqamli selektori tashqi muhitda o'rnatilishi uchun oksidlanishdan himoya qilish uchun ob-havoga chidamli muhr bilan jihozlangan.

TEXNIK XUSUSIYATLAR

OLDINDAN TEKSHIRUVLAR

• Paketdagi mahsulotning butunligini va yaxshi holatda ekanligini tekshiring
• Selektorning barqaror yuzaga o'rnatilganligiga ishonch hosil qiling, bu osonlik bilan kirish mumkin bo'lgan joyda xavfsiz mahkamlashni kafolatlaydi
• Selektor va qabul qilgich o'rtasidagi masofa haddan tashqari emasligiga ishonch hosil qiling
• Iloji bo'lsa, selektorni qora metall yuzasiga yoki uning yaqiniga o'rnatmang

O'RNATISH

• 1-RASMda ko'rsatilgandek klaviatura qopqog'ini echib va vintlarni bo'shatib, selektorni demontaj qiling

• Selektor korpusining orqa tomonini 4 burchakda burg'ilang va keyin uni 2-RASMda ko'rsatilgandek devorga mahkamlang


  va 3-RASM:

• 10 ta uzun signal tovushi batareyaning zaryadsizlanganligini ogohlantiradi. Batareyani almashtirish uchun quyidagicha davom eting (4-RASM,


  5-RASM va 6-RASM):

  7-RASM:


Mahsulotning ishlashi

Har bir qurilma zavodda noyob kod bilan o'rnatiladi.
Kombinatsiyani kiritgandan so'ng, 1-kanal kodini uzatish uchun * tugmasini yoki 2-kanal kodini uzatish uchun # tugmasini bosing. Agar siz noto'g'ri kombinatsiyani kiritsangiz, kanal bilan bog'langan tugmani bosganingizda kod uzatilmaydi va kombinatsiya noto'g'ri ekanligini ogohlantirish uchun signal tovushi eshitiladi.
Oddiy ishlash paytida signal beruvchi foydalanuvchini quyidagi jadvalga muvofiq ishlash holati haqida xabardor qiladi:

TACT klaviatura yoritgichiga ega bo'lib, u birinchi tugmani bosishda yoqiladi va hech qanday tugma bosilmagan 10 soniyadan so'ng avtomatik ravishda o'chadi.

Foydalanish misoli: 1-kanal uchun dasturlashtirilgan kombinatsiya "12345" deb faraz qilaylik.
1-kanal kodini uzatish uchun foydalanuvchi quyidagilarni bajarishi kerak:

• klaviaturada "12345" ni tering
• * tugmasini bosing.

DASTURLASH

Kombinatsiyalar 0 dan 9 gacha bo'lgan raqamlar ketma-ketligidan iborat.
Har bir kombinatsiya maksimal 8 ta raqamdan iborat bo'lishi mumkin.
Kombinatsiyani terayotganda, bir raqamdan keyingisiga maksimal 10 soniya qoldirishingiz mumkin, shundan so'ng qurilma avtomatik ravishda dasturlash rejimidan chiqadi va bu hodisani 5 ta signal bilan bildiradi.
Zavod sozlamalarida qurilma 2 ta kanalning har biri uchun standart kombinatsiyaga ega.
1-kanal uchun kodni uzatish kombinatsiyasi: 1111
2-kanal uchun kodni uzatish kombinatsiyasi: 2222

1-kanal (* tugmasi) bilan bog'langan kombinatsiyani o'zgartirish

• * va # tugmalarini bir vaqtda bosib ushlab turing.
• Qurilma 3 ta qisqa signal berish orqali dasturlash rejimiga kirganligini tasdiqlaydi.
• Joriy kombinatsiyani tering (birinchi dasturlashda kombinatsiya 1111 bo'ladi) va keyin * tugmasini bosing. Agar 1-kanal bilan bog'langan kombinatsiya noto'g'ri bo'lsa, qurilma bu holatni 5 ta tez signal bilan bildiradi va dasturlash bosqichi tugaydi;
• Agar to'g'ri kombinatsiya kiritilsa, qurilma bitta uzun signal beradi va foydalanuvchi yangi kombinatsiyani kiritishi va * tugmasini bosishi kerak.
• Qurilma foydalanuvchidan yangi kombinatsiyani qayta kiritishni so'rash uchun 2 ta uzun signal beradi va * tugmasi bilan yakunlaydi.
• Agar operatsiya muvaffaqiyatli bo'lsa, qurilma 4 ta qisqa signal berish orqali uning tugashini tasdiqlaydi.
• Agar 10 soniya davomida hech qanday tugma bosilmasa, qurilma dasturlash rejimidan chiqadi va operatsiya yakunlanmaganligini ko'rsatish uchun 5 ta tez signal beradi.

2-kanal (# tugmasi) bilan bog'langan kombinatsiyani o'zgartirish

• * va # tugmalarini bir vaqtda bosib ushlab turing.
• Qurilma 3 ta qisqa signal berish orqali dasturlash rejimiga kirganligini tasdiqlaydi.
• Joriy kombinatsiyani tering (birinchi dasturlashda kombinatsiya 2222 bo'ladi) va keyin # tugmasini bosing. Agar 2-kanal bilan bog'langan kombinatsiya noto'g'ri bo'lsa, qurilma bu holatni 5 ta tez signal bilan bildiradi va dasturlash bosqichi tugaydi;
• Agar to'g'ri kombinatsiya kiritilsa, qurilma bitta uzun signal beradi va foydalanuvchi yangi kombinatsiyani kiritishi va # tugmasini bosishi kerak.
• Qurilma foydalanuvchidan yangi kombinatsiyani qayta kiritishni so'rash uchun 2 ta uzun signal beradi va # tugmasi bilan yakunlaydi.
• Agar operatsiya muvaffaqiyatli bo'lsa, qurilma 4 ta qisqa signal berish orqali uning tugashini tasdiqlaydi.
• Agar 10 soniya davomida hech qanday tugma bosilmasa, qurilma dasturlash rejimidan chiqadi va operatsiya yakunlanmaganligini ko'rsatish uchun 5 ta tez signal beradi.

YO'Q QILISH

Mahsulotning bir nechta qismlarini qayta ishlash mumkin, boshqalari esa, masalan, elektron komponentlar, o'rnatish joyida amal qiladigan qoidalarga muvofiq yo'q qilinishi kerak.
Ba'zi komponentlar ifloslantiruvchi moddalarni o'z ichiga olishi mumkin va ularni atrof-muhitga tarqatib yubormaslik kerak.
