Comunello TACT RADIO - Návod na použitie klávesnice

PREDPISY

Tento návod na inštaláciu je určený výhradne pre odborne kvalifikovaný personál.
Akékoľvek operácie, ktoré nie sú výslovne uvedené v týchto pokynoch, sa považujú za zakázané. Uistite sa najmä o tom, že batérie sú vhodné a správne nainštalované.

POPIS PRODUKTU A ZAMÝŠĽANÉ POUŽITIE

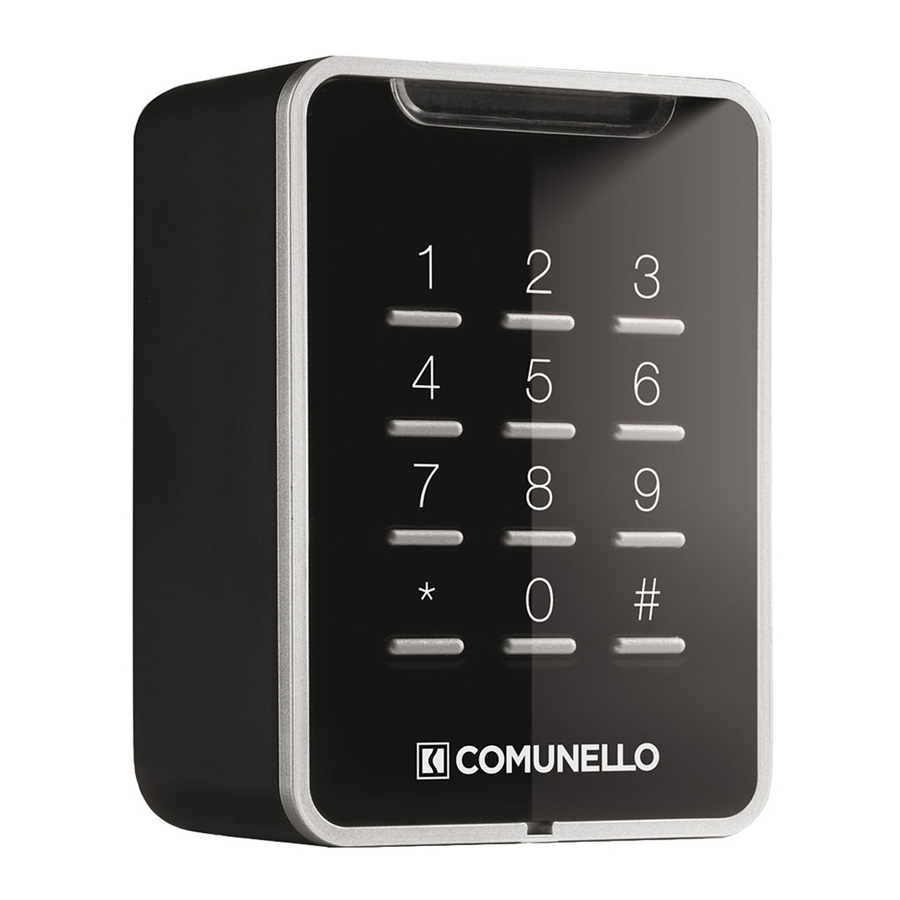

TACT RADIO je 2-kanálový vysielač, ktorý vysiela odlišný kód (typ rolling code) pre každý kanál iba po zadaní správneho kódu na klávesnici (každý kanál je spojený so špecifickou kombináciou).
Každé zariadenie je z výroby nastavené s jedinečným kódom.
Digitálny volič TACT je vybavený tesnením proti poveternostným vplyvom na ochranu proti oxidácii, takže ho možno inštalovať vonku.

TECHNICKÉ ŠPECIFIKÁCIE

PREDBEŽNÉ KONTROLY

• Skontrolujte, či je produkt v balení neporušený a v dobrom stave
• Uistite sa, že je volič namontovaný na stabilnom povrchu, ktorý zaručuje bezpečné upevnenie v ľahko prístupnej polohe
• Uistite sa, že vzdialenosť medzi voličom a prijímačom nie je príliš veľká
• Ak je to možné, neinštalujte volič na železný povrch alebo do jeho bezprostrednej blízkosti

INŠTALÁCIA

• Rozoberte volič odstránením krytu klávesnice, ako je znázornené na OBR. 1 a uvoľnením skrutiek

• Vyvŕtajte zadnú časť krytu voliča v 4 rohoch a potom ho pripevnite na stenu, ako je znázornené na OBR. 2


  a OBR. 3:

• Zvukový signál zložený z 10 dlhých pípnutí varuje, že batéria je vybitá. Ak chcete vymeniť batériu, postupujte nasledovne (OBR. 4,


  OBR. 5 a OBR. 6):

  OBR. 7:


Prevádzka produktu

Každé zariadenie je z výroby nastavené s jedinečným kódom.
Po zadaní kombinácie stlačte kláves * na odoslanie kódu 1. kanála alebo stlačte kláves # na odoslanie kódu 2. kanála. Ak zadáte nesprávnu kombináciu, po stlačení klávesu priradeného ku kanálu sa kód neprenesie a zaznie zvukový signál, ktorý upozorní, že kombinácia je nesprávna.
Počas bežnej prevádzky zvukový signál informuje používateľa o prevádzkovom stave podľa nasledujúcej tabuľky:

TACT obsahuje podsvietenie klávesnice, ktoré sa zapne pri prvom stlačení klávesu a automaticky sa vypne po 10 sekundách, počas ktorých sa nestlačia žiadne klávesy.

Príklad použitia: predpokladajme, že naprogramovaná kombinácia pre kanál 1 je "12345".
Na prenos kódu kanála 1 musí používateľ:

• zadať na klávesnici "12345"
• stlačiť kláves *.

PROGRAMOVANIE

Kombinácie sa skladajú zo sekvencií číslic od 0 do 9.
Každá kombinácia sa môže skladať z maximálne 8 číslic.
Počas zadávania kombinácie môžete nechať medzi jednou číslicou a druhou maximálne 10 sekúnd, po ktorých zariadenie automaticky ukončí režim programovania a signalizuje túto udalosť vydaním 5 pípnutí.
V továrenskom nastavení má zariadenie štandardnú kombináciu pre každý z 2 kanálov.
Kombinácia na prenos kódu pre kanál 1: 1111
Kombinácia na prenos kódu pre kanál 2: 2222

Zmena kombinácie priradenej ku kanálu 1 (kláves *)

• Stlačte a podržte súčasne klávesy * a #.
• Zariadenie potvrdí vstup do režimu programovania vydaním 3 krátkych pípnutí.
• Zadajte aktuálnu kombináciu (v prípade prvého programovania bude kombinácia 1111) a potom stlačte kláves *. Ak je kombinácia priradená ku kanálu 1 nesprávna, zariadenie signalizuje túto situáciu 5 rýchlymi pípnutiami a fáza programovania sa ukončí;
• Ak je zadaná správna kombinácia, zariadenie vydá jedno dlhé pípnutie a používateľ musí zadať novú kombináciu a stlačiť kláves *.
• Zariadenie vydá 2 dlhé pípnutia, ktoré používateľa vyzvú na opätovné zadanie novej kombinácie, pričom ju ukončí klávesom *.
• Ak je operácia úspešná, zariadenie potvrdí jej ukončenie vydaním 4 krátkych pípnutí.
• Ak sa počas 10 sekúnd nestlačia žiadne klávesy, zariadenie ukončí režim programovania a vydá 5 rýchlych pípnutí, ktoré signalizujú, že operácia nebola dokončená.

Zmena kombinácie priradenej ku kanálu 2 (kláves #)

• Stlačte a podržte súčasne klávesy * a #.
• Zariadenie potvrdí vstup do režimu programovania vydaním 3 krátkych pípnutí.
• Zadajte aktuálnu kombináciu (v prípade prvého programovania bude kombinácia 2222) a potom stlačte kláves #. Ak je kombinácia priradená ku kanálu 2 nesprávna, zariadenie signalizuje túto situáciu 5 rýchlymi pípnutiami a fáza programovania sa ukončí;
• Ak je zadaná správna kombinácia, zariadenie vydá jedno dlhé pípnutie a používateľ musí zadať novú kombináciu a stlačiť kláves #.
• Zariadenie vydá 2 dlhé pípnutia, ktoré používateľa vyzvú na opätovné zadanie novej kombinácie, pričom ju ukončí klávesom #.
• Ak je operácia úspešná, zariadenie potvrdí jej ukončenie vydaním 4 krátkych pípnutí.
• Ak sa počas 10 sekúnd nestlačia žiadne klávesy, zariadenie ukončí režim programovania a vydá 5 rýchlych pípnutí, ktoré signalizujú, že operácia nebola dokončená.

LIKVIDÁCIA

Niektoré komponenty produktu je možné recyklovať, zatiaľ čo iné, ako napríklad elektronické komponenty, sa musia zlikvidovať v súlade s platnými predpismi v mieste inštalácie.
Niektoré komponenty môžu obsahovať znečisťujúce látky a nesmú sa uvoľňovať do životného prostredia.

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
