Comunello TACT RADIO - Руководство по клавиатуре

ПРЕДПИСАНИЯ

Данное руководство по установке предназначено исключительно для профессионально квалифицированного персонала.
Любые операции, не указанные в данной инструкции, считаются запрещенными. В частности, убедитесь, что батареи подходят и правильно установлены.

ОПИСАНИЕ ПРОДУКТА И ПРЕДНАЗНАЧЕНИЕ

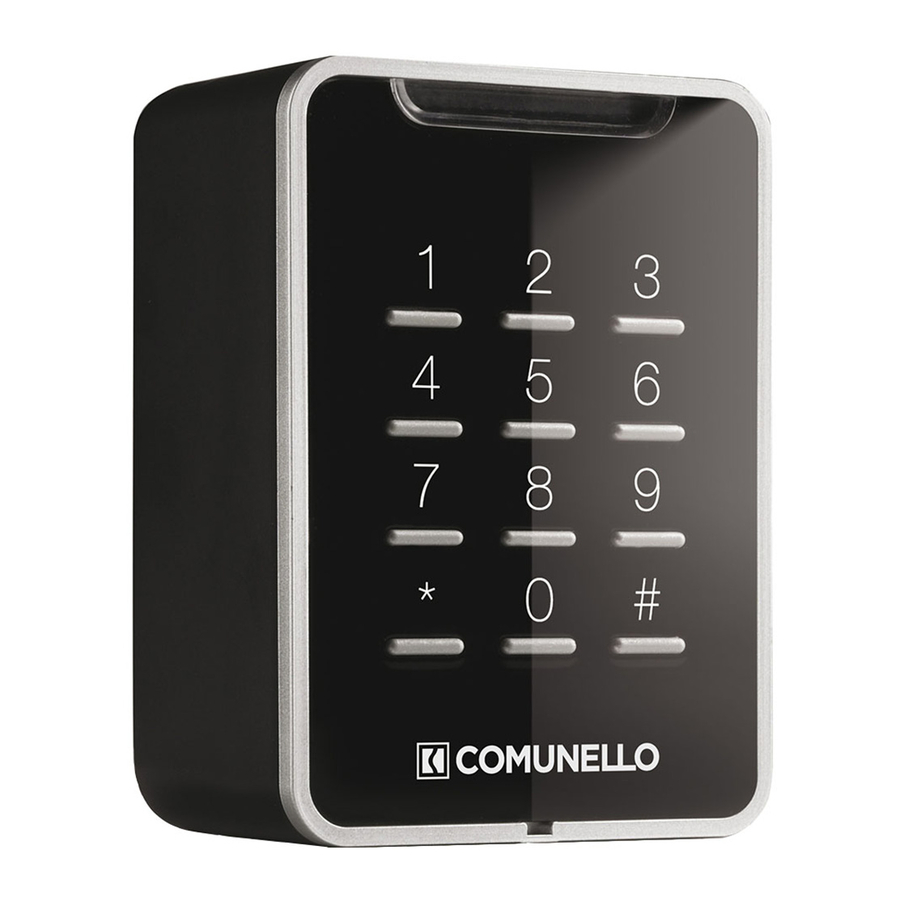

TACT RADIO — это 2-канальный передатчик, который отправляет разный код (тип rolling code) для каждого канала только после ввода правильного кода на клавиатуре (каждый канал связан с определенной комбинацией).
Каждое устройство поставляется с уникальным заводским кодом.
Цифровой селектор TACT оснащен всепогодным уплотнением для защиты от окисления, поэтому его можно устанавливать на открытом воздухе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ

• Убедитесь, что продукт в упаковке не поврежден и находится в хорошем состоянии.
• Убедитесь, что селектор установлен на устойчивой поверхности, обеспечивающей надежную фиксацию в легкодоступном месте.
• Убедитесь, что расстояние между селектором и приемником не слишком велико.
• По возможности не устанавливайте селектор на ферромагнитной поверхности или в непосредственной близости от нее.

УСТАНОВКА

• Разберите селектор, сняв крышку клавиатуры, как показано на рис. 1, и открутив винты

• Просверлите заднюю часть корпуса селектора в 4 углах, а затем закрепите его на стене, как показано на рис. 2


  и рис. 3:

• Звуковой сигнал, состоящий из 10 длинных гудков, предупреждает о разряде батареи. Чтобы заменить батарею, выполните следующие действия (рис. 4,


  рис. 5 и рис. 6):

  рис. 7:


Работа с продуктом

Каждое устройство поставляется с уникальным заводским кодом.
После ввода комбинации нажмите клавишу *, чтобы передать код 1-го канала, или нажмите клавишу #, чтобы передать код 2-го канала. Если вы введете неправильную комбинацию, при нажатии клавиши, связанной с каналом, код не будет передан, и прозвучит звуковой сигнал, предупреждающий о неправильности комбинации.
Во время нормальной работы звуковой сигнал информирует пользователя о рабочем состоянии в соответствии с таблицей ниже:

TACT оснащен подсветкой клавиатуры, которая включается при первом нажатии клавиши и автоматически выключается через 10 секунд, в течение которых клавиши не нажимаются.

Пример использования: предположим, что запрограммированная комбинация для канала 1 — "12345".
Чтобы передать код канала 1, пользователь должен:

• ввести "12345" на клавиатуре
• нажать клавишу *.

ПРОГРАММИРОВАНИЕ

Комбинации состоят из последовательностей цифр от 0 до 9.
Каждая комбинация может состоять максимум из 8 цифр.
При вводе комбинации можно оставлять максимум 10 секунд между одной цифрой и следующей, после чего устройство автоматически выйдет из режима программирования и сообщит об этом событии 5 звуковыми сигналами.
В заводских настройках устройство имеет стандартную комбинацию для каждого из 2 каналов.
Комбинация для передачи кода для канала 1: 1111
Комбинация для передачи кода для канала 2: 2222

Изменение комбинации, связанной с каналом 1 (клавиша *)

• Одновременно нажмите и удерживайте клавиши * и #.
• Устройство подтвердит вход в режим программирования, издав 3 коротких звуковых сигнала.
• Введите текущую комбинацию (в случае первого программирования комбинация будет 1111), а затем нажмите клавишу *. Если комбинация, связанная с каналом 1, неверна, устройство сообщит об этом 5 быстрыми звуковыми сигналами, и этап программирования завершится;
• Если введена правильная комбинация, устройство издаст один длинный звуковой сигнал, и пользователь должен ввести новую комбинацию и нажать клавишу *.
• Устройство издаст 2 длинных звуковых сигнала, предлагая пользователю снова ввести новую комбинацию, завершив ее клавишей *.
• В случае успеха устройство подтвердит его завершение, издав 4 коротких звуковых сигнала.
• Если в течение 10 секунд не нажимаются никакие клавиши, устройство выйдет из режима программирования и издаст 5 быстрых звуковых сигналов, указывающих на то, что операция не была завершена.

Изменение комбинации, связанной с каналом 2 (клавиша #)

• Одновременно нажмите и удерживайте клавиши * и #.
• Устройство подтвердит вход в режим программирования, издав 3 коротких звуковых сигнала.
• Введите текущую комбинацию (в случае первого программирования комбинация будет 2222), а затем нажмите клавишу #. Если комбинация, связанная с каналом 2, неверна, устройство сообщит об этом 5 быстрыми звуковыми сигналами, и этап программирования завершится;
• Если введена правильная комбинация, устройство издаст один длинный звуковой сигнал, и пользователь должен ввести новую комбинацию и нажать клавишу #.
• Устройство издаст 2 длинных звуковых сигнала, предлагая пользователю снова ввести новую комбинацию, завершив ее клавишей #.
• В случае успеха устройство подтвердит его завершение, издав 4 коротких звуковых сигнала.
• Если в течение 10 секунд не нажимаются никакие клавиши, устройство выйдет из режима программирования и издаст 5 быстрых звуковых сигналов, указывающих на то, что операция не была завершена.

УТИЛИЗАЦИЯ

Некоторые компоненты продукта можно перерабатывать, а другие, такие как электронные компоненты, необходимо утилизировать в соответствии с действующими правилами в месте установки.
Некоторые компоненты могут содержать загрязняющие вещества, и их нельзя выбрасывать в окружающую среду.
