DESCRIPCIÓN GENERAL

El Multímetro Analógico CP7849 es un instrumento robusto, preciso, fácil de operar y compacto. El movimiento estable del medidor lineal le permite realizar mediciones precisas de voltajes AC y DC, corrientes DC en el rango de miliamperios, resistencia y decibelios. El multímetro utiliza los componentes y técnicas de circuito más modernos diseñados en una carcasa de alto impacto. Si el probador se mantiene limpio y no se somete a golpes extremos o vibraciones continuas, proporcionará muchos años de servicio sin problemas.

ESPECIFICACIONES

ELÉCTRICAS

FUNCIONES BÁSICAS DEL MULTÍMETRO

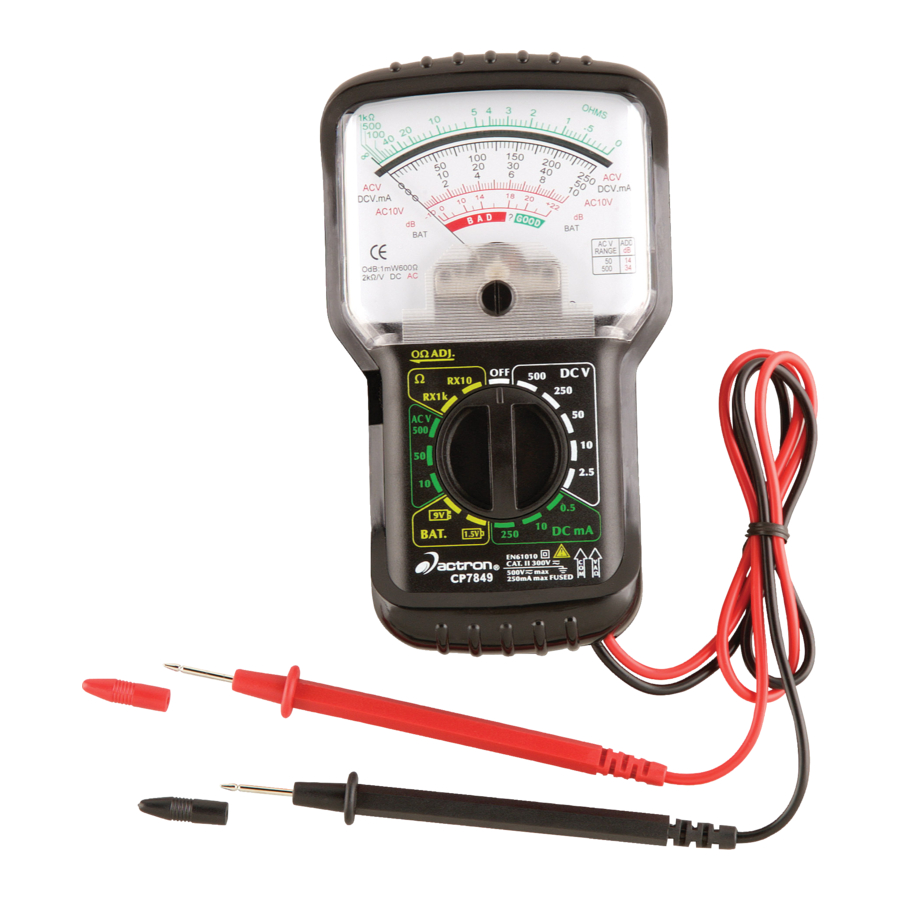

1. Bota protectora
2. Medidor
3. OHMS: Esta función se utiliza para medir la resistencia de un componente.
4. Ajustador de Cero: Un ajuste de rueda ubicado en el lado izquierdo del multímetro. El ajustador de cero se utiliza para poner a cero el puntero del medidor al realizar mediciones de resistencia.
5. VOLTIOS AC: Esta función se utiliza para medir voltajes AC (Corriente Alterna).
6. BAT: Esta función se utiliza para probar baterías de 1.5V y 9V bajo carga.
7. Tapas Protectoras: Mantenga las tapas puestas cuando el multímetro no esté en uso.
8. Cables de prueba
9. OFF: Cuando el multímetro no esté en uso, mantenga el interruptor de rango de función en la posición OFF (apagado).
10. VOLTIOS DC: Esta función se utiliza para medir voltajes DC (Corriente Directa).
11. Interruptor de rango de función: Un interruptor de 16 posiciones ubicado en el centro del medidor. Este interruptor se utiliza para seleccionar la función y el rango a medir.
12. Miliamperios DC: Esta función se utiliza para medir la Corriente DC (Corriente Directa).
13. Ajustador mecánico: Un tornillo ubicado directamente debajo del centro de la escala del medidor. El ajustador mecánico se utiliza para ajustar el puntero del medidor a la marca Cero en el lado izquierdo de la escala negra.

Fuente de alimentación: Una batería de celda de tamaño "AA" de 1.5V para el Ohmiómetro.
Tamaño y Peso (con bota protectora): 88mm x 155 mm x 49 mm, 288 g.

PRECAUCIONES DE SEGURIDAD

1. Siempre inspeccione visualmente el multímetro, los cables de prueba y el circuito bajo prueba para detectar daños antes de cada uso.
2. Apague la alimentación y descargue cualquier capacitor e inductor antes de conectar o quitar los cables de prueba de un circuito eléctrico o equipo electrónico.
3. Siempre manténgase aislado de un circuito eléctrico al realizar mediciones. Cuando sea posible, use una mano para realizar mediciones.
4. Nunca se permita estar conectado a tierra al realizar mediciones eléctricas. Párese sobre una alfombra de goma, use ropa seca, use sondas de prueba aisladas y tenga cuidado con todo el metal expuesto al realizar mediciones eléctricas.
5. Nunca sostenga el multímetro al realizar mediciones eléctricas. Coloque el multímetro sobre una superficie aislada limpia antes de realizar cualquier medición eléctrica.

INSTRUCCIONES DE OPERACIÓN

Al realizar mediciones de voltaje o corriente, acostúmbrese a apagar toda la energía del circuito bajo prueba y descargue cualquier capacitor e inductor. Conecte los cables de prueba en los puntos deseados en el circuito y luego encienda la energía mientras toma las lecturas. Apague la energía y descargue cualquier capacitor e inductor, antes de desconectar los cables de prueba del circuito.

AJUSTES PRELIMINARES
Ajuste el puntero del medidor a la marca Cero en el lado izquierdo de la escala negra antes de realizar cualquier medición. Primero, verifique si el puntero del medidor indica Cero en el extremo izquierdo de la escala negra. Si está fuera de Cero, use un destornillador pequeño para girar el tornillo del ajustador mecánico en el movimiento del medidor lentamente CW (en el sentido de las agujas del reloj) o CCW (en sentido contrario a las agujas del reloj) hasta que el puntero del medidor esté exactamente sobre la marca Cero.

VERIFICACIÓN INTERNA DE LA BATERÍA

Se debe instalar una batería de celda "AA" de 1.5V antes de usar el CP7849. (Ver Reemplazo de la Batería)
Para verificar el estado de la batería, coloque el interruptor de rango de función en la posición RX10 y toque los extremos de los dos cables de prueba juntos. Gire la rueda del Ajustador de Cero ubicada en el lado izquierdo del multímetro hasta que el puntero indique Cero en la escala verde de OHMS. Si el puntero no se puede llevar a la marca Cero, reemplace la batería de celda "AA" de tamaño de 1.5 voltios. (Ver Reemplazo de la Batería)

SUGERENCIAS DE OPERACIÓN

1. Coloque el interruptor de rango en la posición correcta antes de tomar cualquier medición.
2. Nunca aplique más voltaje o corriente que la cantidad indicada en cada posición.
3. Cuando el voltaje o la corriente a medir no se conoce, siempre comience con el rango más alto en cada caso.
4. Si el puntero del medidor está en la mitad inferior de la escala y cae dentro del rango de una posición de interruptor de rango de función más baja, entonces gire el interruptor de rango de función al rango más bajo para obtener la mayor precisión.
5. Si ninguna de las funciones del multímetro funciona en absoluto, verifique el fusible ubicado dentro del multímetro en la placa de circuito impreso. Si el fusible está quemado, reemplácelo. (Ver Reemplazo del Fusible)
6. Evite colocar el multímetro en un lugar donde se encuentre una vibración severa. ¡No lo guarde en lugares excesivamente calientes o húmedos!
7. No verifique la resistencia cuando haya voltaje o corriente presente en el circuito.
8. Descargue un capacitor antes de medirlo.
9. Cuando el multímetro no esté en uso, mantenga el interruptor de rango de función en la posición "OFF" (apagado). Esto proporciona un cortocircuito directo a través del movimiento del medidor, estabilizando la aguja para un rebote mínimo de la aguja al transportar el multímetro.
10. Si se aplica accidentalmente un voltaje o corriente excesiva en un cierto rango, desconecte los cables del circuito lo más rápido posible. Verifique el funcionamiento del multímetro en ese rango aplicando una entrada apropiada. Si el multímetro no funciona correctamente, verifique el fusible; si está quemado, reemplácelo. (Ver Reemplazo del Fusible)

PROCEDIMIENTOS DE OPERACIÓN

MEDICIÓN DE VOLTAJE DC

1. Lea todas las PRECAUCIONES DE SEGURIDAD.
2. Coloque el interruptor de rango de función en el rango de voltaje DC apropiado. Si el voltaje es desconocido, use el rango más alto.
3. Si se conoce la polaridad del circuito a probar, conecte la sonda NEGRA al lado de voltaje negativo (-) del circuito, y la sonda ROJA al lado de voltaje positivo (+).
4. Si no se conoce la polaridad del circuito a probar, conecte las sondas a lados opuestos del circuito y observe el puntero del medidor. Si el puntero del medidor se desvía hacia la izquierda, invierta las sondas. La sonda ROJA ahora estará conectada al lado de voltaje positivo (+).
5. Use la escala negra para leer las mediciones de voltaje DC.

MEDICIÓN DE CORRIENTE DC

1. Lea todas las PRECAUCIONES DE SEGURIDAD.
2. Coloque el interruptor de rango de función en el rango de DC mA apropiado. Si la corriente es desconocida, use el rango más alto.
3. Usando los cables de prueba, conecte el multímetro en serie con el circuito bajo prueba. Si el puntero del medidor se desvía hacia la izquierda, invierta las sondas de prueba.
4. Use la escala negra para leer las mediciones de DC mA.

MEDICIÓN DE VOLTAJE AC

1. Lea todas las PRECAUCIONES DE SEGURIDAD.
2. Coloque el interruptor de rango de función en el rango de voltaje AC apropiado. Si el voltaje es desconocido, use el rango más alto.
3. Conecte las sondas de prueba ROJA y NEGRA a lados opuestos de la fuente de voltaje AC. (La polaridad de las sondas de prueba no es importante al medir el voltaje AC).
4. Use la escala roja para las mediciones de voltaje AC de 10V. Use la escala negra para las mediciones de voltaje AC de 50V y 500V.

DECIBELIO

1. Lea todas las PRECAUCIONES DE SEGURIDAD.
2. Coloque el interruptor de rango de función en el rango de voltaje AC apropiado para el rango de dB que desea medir.
3. Para una configuración del interruptor de rango de función de 10 AC V, lea el dB directamente de la escala roja inferior. Para otras configuraciones de AC V del interruptor de rango de función, agregue el número apropiado de dB a la lectura de la escala de dB como se indica en el gráfico en la esquina inferior derecha de la cara del medidor.

MEDICIÓN DE RESISTENCIA

1. Lea todas las PRECAUCIONES DE SEGURIDAD.
2. Apague toda la energía en el circuito antes de realizar mediciones de resistencia.
3. Coloque el interruptor de rango de función en el rango de OHM apropiado. Si la resistencia es desconocida, use el rango más alto.
4. Toque los extremos de los dos cables de prueba juntos. Gire la rueda del Ajustador de Cero ubicada en el lado izquierdo del multímetro hasta que el puntero indique Cero en la escala verde de OHMS. Si el puntero no se puede llevar a la marca Cero, reemplace la batería de celda "AA" de tamaño de 1.5 voltios. (Ver Reemplazo de la Batería)
5. Conecte las sondas de prueba a través de la resistencia a medir.
6. Tome una lectura en la escala verde de OHMS y multiplíquela por el factor de multiplicación indicado por el interruptor de rango de función. Multiplique la lectura por 1K (1000) para la posición RX1K y, por 10 para la posición del interruptor RX10. Las unidades para la posición RX10 son Ohms "".
7. Si hay poco o ningún movimiento del puntero del medidor desde el lado izquierdo de la escala verde de OHMS, gire el interruptor de rango de función a un rango más alto en un esfuerzo por obtener una mayor desviación del puntero del medidor. La lectura más precisa en un ohmiómetro oscila entre la mitad de la escala y Cero Ohms.

VERIFICACIÓN DE LA BATERÍA

1. Lea todas las PRECAUCIONES DE SEGURIDAD.
2. Coloque el interruptor selector en el rango de BAT apropiado.
3. Toque y mantenga el cable de prueba ROJO en el terminal positivo (+) de la batería y el cable de prueba NEGRO en el terminal negativo (-) de la batería.
4. Lea la escala de BAT para determinar el estado de la batería. Si la lectura está en la zona roja "BAD" (mala), la batería debe ser reemplazada. Si la lectura está en la zona verde "GOOD" (buena), a la batería le queda una vida útil considerable. Si la lectura está en la zona "?", la batería debe ser reemplazada pronto porque la energía restante es muy baja.

MANTENIMIENTO

GENERAL

1. No se requiere mantenimiento periódico aparte del reemplazo de la batería, el fusible y la inspección visual del multímetro.
2. Mantenga el instrumento limpio y seco. No use solvente para la limpieza; use un paño húmedo.
3. Las únicas piezas reemplazables en el campo son la batería de celda "AA" de 1.5V y el fusible de acción rápida de 5mm X 20mm, 500mA, 250V.

REEMPLAZO DE LA BATERÍA

Se debe instalar una batería de celda "AA" de 1.5V antes de usar el CP7849.

1. Gire el interruptor de rango de función a la posición OFF (apagado).
2. Retire la bota protectora.
3. Retire los tornillos de la parte posterior del multímetro y levante la tapa posterior.
4. Instale una nueva batería de celda "AA" de 1.5V. Observe las marcas de polaridad.
5. Vuelva a colocar con cuidado la tapa posterior y apriete los tornillos. Tenga cuidado de no apretar demasiado los tornillos, porque las roscas en la carcasa pueden dañarse.
6. Vuelva a colocar la bota protectora.

REEMPLAZO DEL FUSIBLE

Si el multímetro no funciona en absoluto, verifique el fusible ubicado dentro del multímetro. Si el fusible está quemado, todas las funciones dejan de funcionar.

1. Gire el interruptor de rango de función a la posición OFF (apagado).
2. Retire la bota protectora.
3. Retire los tornillos de la parte posterior del multímetro y levante la tapa posterior.
4. Reemplace el fusible quemado con un nuevo fusible de acción rápida de 5mm X 20mm, 500mA, 250V.
5. Vuelva a colocar con cuidado la tapa posterior y apriete los tornillos. Tenga cuidado de no apretar demasiado los tornillos, porque las roscas en la carcasa pueden dañarse.
6. Vuelva a colocar la bota protectora.
