Actron CP7849 - Manuale del multimetro analogico

DESCRIZIONE GENERALE

Il multimetro analogico CP7849 è uno strumento robusto, preciso, facile da usare e compatto. Il movimento stabile del misuratore lineare consente di effettuare misurazioni accurate di tensioni CA e CC, correnti CC nell'intervallo dei milliampere, resistenza e decibel. Il multimetro utilizza i componenti e le tecniche circuitali più moderni progettati in un involucro ad alto impatto. Se il tester viene mantenuto pulito e non è soggetto a urti estremi o vibrazioni continue, fornirà molti anni di servizio senza problemi.

SPECIFICHE

ELETTRICHE

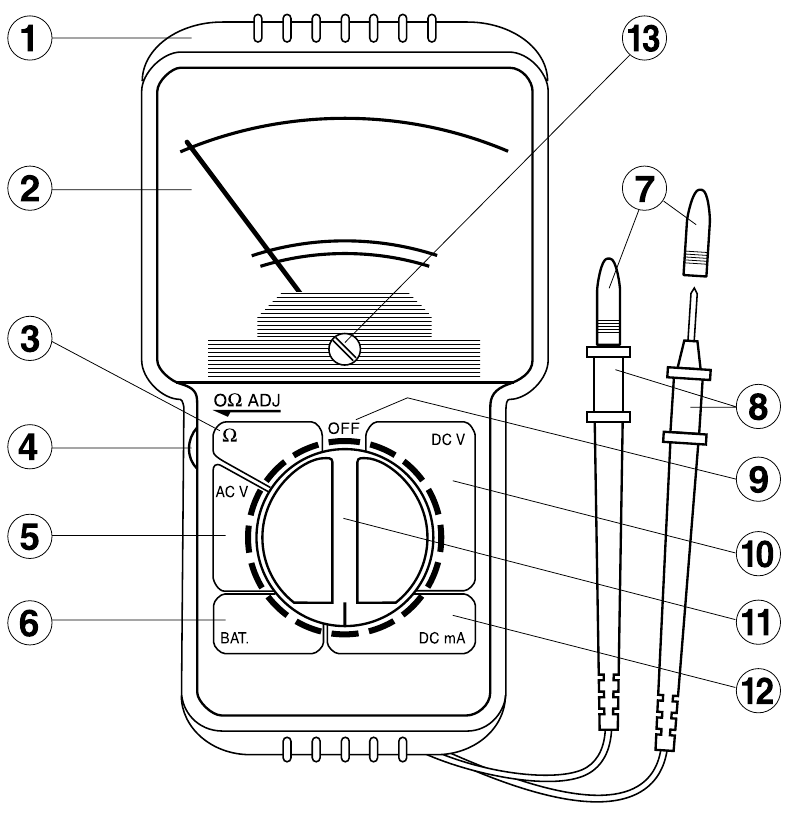

FUNZIONI BASE DEL MULTIMETRO

1. Guscio protettivo
2. Misuratore
3. OHM: Questa funzione viene utilizzata per misurare la resistenza di un componente.
4. Regolatore dello zero: Una rotella di regolazione situata sul lato sinistro del multimetro. Il regolatore dello zero viene utilizzato per azzerare l'ago del misuratore quando si effettuano misurazioni di resistenza.
5. VOLT CA: Questa funzione viene utilizzata per misurare le tensioni CA (corrente alternata).
6. BAT: Questa funzione viene utilizzata per testare batterie da 1,5 V e 9 V sotto carico.
7. Cappucci protettivi: Mantenere i cappucci quando il multimetro non è in uso.
8. Cavi di test
9. OFF (spento): Quando il multimetro non è in uso, mantenere l'interruttore della gamma di funzioni in posizione OFF (spento).
10. VOLT CC: Questa funzione viene utilizzata per misurare le tensioni CC (corrente continua).
11. Interruttore della gamma di funzioni: Un interruttore a 16 posizioni situato al centro del misuratore. Questo interruttore viene utilizzato per selezionare la funzione e la gamma da misurare.
12. Milliampere CC: Questa funzione viene utilizzata per misurare la corrente CC (corrente continua).
13. Regolatore meccanico: Una vite situata direttamente sotto il centro della scala del misuratore. Il regolatore meccanico viene utilizzato per impostare l'ago del misuratore sul segno Zero sul lato sinistro della scala nera.

Alimentazione: Una batteria da 1,5 V, formato "AA" per l'ohmetro.
Dimensioni e peso (con guscio protettivo): 88 mm x 155 mm x 49 mm, 288 g.

PRECAUZIONI DI SICUREZZA

1. Ispezionare sempre visivamente il multimetro, i cavi di test e il circuito in prova per eventuali danni prima di ogni utilizzo.
2. Spegnere l'alimentazione e scaricare eventuali condensatori e induttori prima di collegare o rimuovere i cavi di test da un circuito elettrico o apparecchiatura elettronica.
3. Mantenersi sempre isolati da un circuito elettrico quando si effettuano misurazioni. Quando possibile, utilizzare una mano per effettuare le misurazioni.
4. Non permettere mai di essere messi a terra quando si effettuano misurazioni elettriche. Stare su un tappetino di gomma, indossare indumenti asciutti, utilizzare sonde di test isolate e fare attenzione a tutto il metallo esposto quando si effettuano misurazioni elettriche.
5. Non tenere mai il multimetro quando si effettuano misurazioni elettriche. Posizionare il multimetro su una superficie isolata pulita prima di effettuare qualsiasi misurazione elettrica.

ISTRUZIONI OPERATIVE

Quando si effettuano misurazioni di tensione o corrente, prendere l'abitudine di spegnere tutta l'alimentazione al circuito in prova e scaricare eventuali condensatori e induttori. Collegare i cavi di test nei punti desiderati del circuito e quindi accendere l'alimentazione durante la lettura. Spegnere l'alimentazione e scaricare eventuali condensatori e induttori, prima di scollegare i cavi di test dal circuito.

REGOLAZIONI PRELIMINARI
Regolare l'ago del misuratore sul segno Zero sul lato sinistro della scala nera prima di effettuare qualsiasi misurazione. Innanzitutto, verificare se l'ago del misuratore indica Zero all'estremità sinistra della scala nera. Se è fuori dallo Zero, utilizzare un piccolo cacciavite per ruotare lentamente la vite di regolazione meccanica sul movimento del misuratore in senso orario (CW) o antiorario (CCW) fino a quando l'ago del misuratore non si trova esattamente sopra il segno Zero.

CONTROLLO DELLA BATTERIA INTERNA

È necessario installare una batteria da 1,5 V "AA" prima di utilizzare il CP7849. (Vedere Sostituzione della batteria)
Per controllare lo stato della batteria, impostare l'interruttore della gamma di funzioni sulla posizione RX10 e toccare insieme le estremità dei due cavi di test. Ruotare la rotella di regolazione dello zero situata sul lato sinistro del multimetro fino a quando l'ago non indica Zero sulla scala OHM verde. Se l'ago non può essere portato al segno Zero, sostituire la batteria da 1,5 volt formato "AA". (Vedere Sostituzione della batteria)

SUGGERIMENTI OPERATIVI

1. Impostare l'interruttore della gamma sulla posizione corretta prima di effettuare qualsiasi misurazione.
2. Non applicare mai più tensione o corrente della quantità indicata in ciascuna posizione.
3. Quando la tensione o la corrente da misurare non sono note, iniziare sempre con la gamma più alta in ogni caso.
4. Se l'ago del misuratore si trova nella metà inferiore della scala e rientra nell'intervallo di una posizione inferiore dell'interruttore della gamma di funzioni, ruotare l'interruttore della gamma di funzioni sulla gamma inferiore per una maggiore precisione.
5. Se nessuna delle funzioni del multimetro funziona, controllare il fusibile situato all'interno del multimetro sul circuito stampato. Se il fusibile è bruciato, sostituirlo. (Vedere Sostituzione del fusibile)
6. Evitare di posizionare il multimetro in un luogo in cui si verificano forti vibrazioni. Non conservarlo in luoghi eccessivamente caldi o umidi!
7. Non controllare la resistenza quando è presente tensione o corrente nel circuito.
8. Scaricare un condensatore prima di misurarlo.
9. Quando il multimetro non è in uso, mantenere l'interruttore della gamma di funzioni in posizione "OFF (spento)". Ciò fornisce un cortocircuito diretto attraverso il movimento del misuratore, stabilizzando l'ago per un minimo di rimbalzo dell'ago durante il trasporto del multimetro.
10. Se viene accidentalmente applicata una tensione o una corrente eccessiva su una determinata gamma, scollegare i cavi dal circuito il più rapidamente possibile. Controllare il funzionamento del multimetro su tale gamma applicando un ingresso appropriato. Se il multimetro non funziona correttamente, controllare il fusibile; se è bruciato, sostituirlo. (Vedere Sostituzione del fusibile)

PROCEDURE OPERATIVE

MISURAZIONE DELLA TENSIONE CC

1. Leggere tutte le PRECAUZIONI DI SICUREZZA.
2. Impostare l'interruttore della gamma di funzioni sulla gamma di tensione CC appropriata. Se la tensione è sconosciuta, utilizzare la gamma più alta.
3. Se la polarità del circuito da testare è nota, collegare la sonda NERA al lato di tensione negativo (-) del circuito e la sonda ROSSA al lato di tensione positivo (+).
4. Se la polarità del circuito da testare non è nota, collegare le sonde ai lati opposti del circuito e osservare l'ago del misuratore. Se l'ago del misuratore si sposta a sinistra, invertire le sonde. La sonda ROSSA sarà ora collegata al lato di tensione positivo (+).
5. Utilizzare la scala nera per leggere le misurazioni della tensione CC.

MISURAZIONE DELLA CORRENTE CC

1. Leggere tutte le PRECAUZIONI DI SICUREZZA.
2. Impostare l'interruttore della gamma di funzioni sulla gamma CC mA appropriata. Se la corrente è sconosciuta, utilizzare la gamma più alta.
3. Utilizzando i cavi di test, collegare il multimetro in serie al circuito in prova. Se l'ago del misuratore si sposta a sinistra, invertire le sonde di test.
4. Utilizzare la scala nera per leggere le misurazioni CC mA.

MISURAZIONE DELLA TENSIONE CA

1. Leggere tutte le PRECAUZIONI DI SICUREZZA.
2. Impostare l'interruttore della gamma di funzioni sulla gamma di tensione CA appropriata. Se la tensione è sconosciuta, utilizzare la gamma più alta.
3. Collegare le sonde di test ROSSA e NERA ai lati opposti della sorgente di tensione CA. (La polarità delle sonde di test non è importante quando si misura la tensione CA.)
4. Utilizzare la scala rossa per le misurazioni della tensione CA a 10 V. Utilizzare la scala nera per le misurazioni della tensione CA a 50 V e 500 V.

DECIBEL

1. Leggere tutte le PRECAUZIONI DI SICUREZZA.
2. Impostare l'interruttore della gamma di funzioni sulla gamma di tensione CA appropriata per la gamma dB che si desidera misurare.
3. Per un'impostazione dell'interruttore della gamma di funzioni di 10 CA V, leggere il dB direttamente dalla scala rossa inferiore. Per altre impostazioni CA V dell'interruttore della gamma di funzioni, aggiungere il numero appropriato di dB alla lettura della scala dB come indicato nel grafico nell'angolo inferiore destro del quadrante del misuratore.

MISURAZIONE DELLA RESISTENZA

1. Leggere tutte le PRECAUZIONI DI SICUREZZA.
2. Spegnere tutta l'alimentazione nel circuito prima di effettuare misurazioni di resistenza.
3. Impostare l'interruttore della gamma di funzioni sulla gamma OHM appropriata. Se la resistenza è sconosciuta, utilizzare la gamma più alta.
4. Toccare insieme le estremità dei due cavi di test. Ruotare la rotella di regolazione dello zero situata sul lato sinistro del multimetro fino a quando l'ago non indica Zero sulla scala OHM verde. Se l'ago non può essere portato al segno Zero, sostituire la batteria da 1,5 volt formato "AA". (Vedere Sostituzione della batteria)
5. Collegare le sonde di test attraverso la resistenza da misurare.
6. Effettuare una lettura sulla scala OHM verde e moltiplicarla per il fattore di moltiplicazione indicato dall'interruttore della gamma di funzioni. Moltiplicare la lettura per 1K (1000) per la posizione RX1K e per 10 per la posizione dell'interruttore RX10. Le unità per la posizione RX10 sono Ohm "".
7. Se c'è poco o nessun movimento dell'ago del misuratore dal lato sinistro della scala OHM verde, ruotare l'interruttore della gamma di funzioni su una gamma più alta nel tentativo di ottenere una maggiore deflessione dell'ago del misuratore. La lettura più accurata su un ohmetro varia tra il centro della scala e Zero Ohm.

CONTROLLO DELLA BATTERIA

1. Leggere tutte le PRECAUZIONI DI SICUREZZA.
2. Impostare il selettore sulla gamma BAT appropriata.
3. Toccare e tenere il cavo di test ROSSO sul terminale positivo (+) della batteria e il cavo di test NERO sul terminale negativo (-) della batteria.
4. Leggere la scala BAT per determinare lo stato della batteria. Se la lettura è nella zona rossa "BAD (cattiva)", la batteria deve essere sostituita. Se la lettura è nella zona verde "GOOD (buona)", la batteria ha ancora una notevole durata. Se la lettura è nella zona "?", la batteria deve essere sostituita presto perché la potenza rimanente è molto bassa.

MANUTENZIONE

GENERALE

1. Non è richiesta alcuna manutenzione periodica oltre alla sostituzione della batteria, del fusibile e all'ispezione visiva del multimetro.
2. Mantenere lo strumento pulito e asciutto. Non utilizzare solventi per la pulizia; utilizzare un panno umido.
3. Le uniche parti sostituibili sul campo sono la batteria da 1,5 V "AA" e il fusibile Fast-Acting da 5 mm X 20 mm, 500 mA, 250 V.

SOSTITUZIONE DELLA BATTERIA

È necessario installare una batteria da 1,5 V "AA" prima di utilizzare il CP7849.

1. Ruotare l'interruttore della gamma di funzioni sulla posizione OFF (spento).
2. Rimuovere il guscio protettivo.
3. Rimuovere le viti dal retro del multimetro e sollevare il coperchio posteriore.
4. Installare una nuova batteria da 1,5 V "AA". Osservare i segni di polarità.
5. Sostituire con cura il coperchio posteriore e serrare le viti. Fare attenzione a non serrare eccessivamente le viti, perché le filettature nella custodia potrebbero danneggiarsi.
6. Sostituire il guscio protettivo.

SOSTITUZIONE DEL FUSIBILE

Se il multimetro non funziona affatto, controllare il fusibile situato all'interno del multimetro. Se il fusibile è bruciato, tutte le funzioni smettono di funzionare.

1. Ruotare l'interruttore della gamma di funzioni sulla posizione OFF (spento).
2. Rimuovere il guscio protettivo.
3. Rimuovere le viti dal retro del multimetro e sollevare il coperchio posteriore.
4. Sostituire il fusibile bruciato con un nuovo fusibile Fast-Acting da 5 mm X 20 mm, 500 mA, 250 V.
5. Sostituire con cura il coperchio posteriore e serrare le viti. Fare attenzione a non serrare eccessivamente le viti, perché le filettature nella custodia potrebbero danneggiarsi.
6. Sostituire il guscio protettivo.
