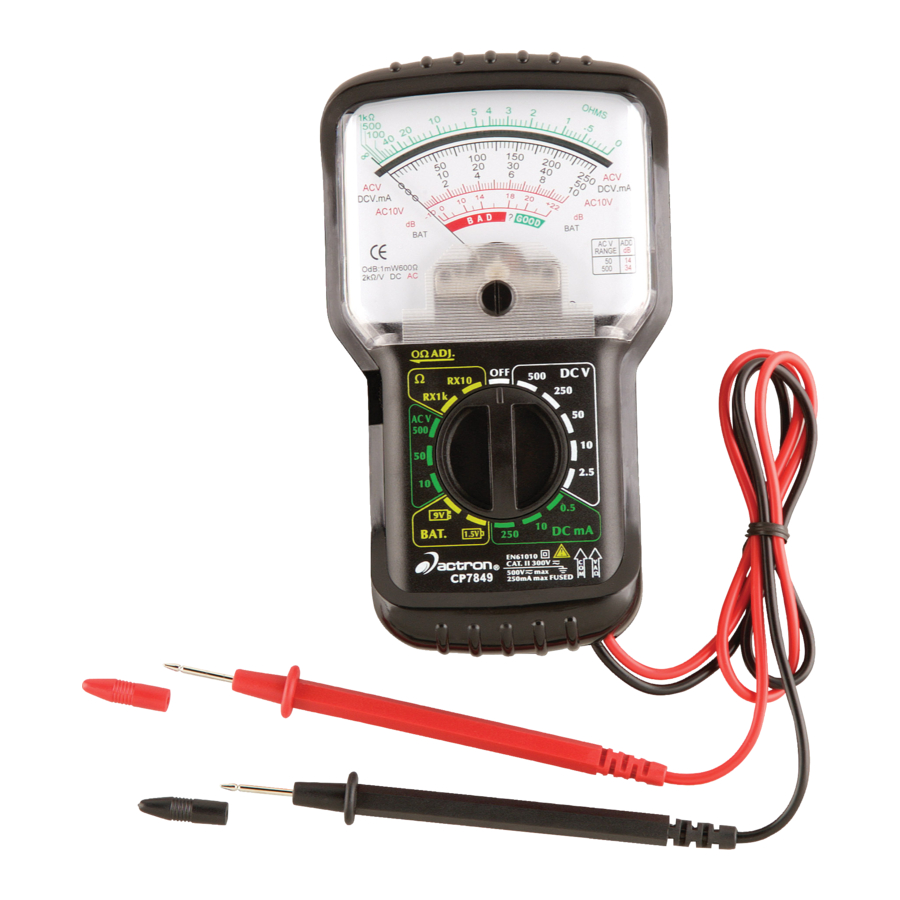

Actron CP7849 - Analog Multimeter uchun qo'llanma

Mundarija

UMUMIY TA'RIF

CP7849 Analog Multimetri mustahkam, aniq, ishlatish uchun qulay va ixcham asbobdir. Barqaror chiziqli o'lchagich harakati AC va DC kuchlanishlarni, milliamper diapazonidagi DC toklarini, qarshilikni va detsibellarni aniq o'lchash imkonini beradi. Multimetr yuqori zarba bardoshli korpusda ishlab chiqilgan eng zamonaviy komponentlar va elektron usullardan foydalanadi. Agar tester toza saqlansa va haddan tashqari zarba yoki doimiy tebranishga duchor bo'lmasa, u ko'p yillar davomida muammosiz xizmat qiladi.

TEXNIK XUSUSIYATLAR

ELEKTR

Diapazon: 19 ta o'lchov diapazoni
DC kuchlanishi: 0-2.5-10-50-250-500 volt
AC kuchlanishi: 0-10-50-500 volt
DC toki: 0-0.5-10-250 mA
Qarshilik: RX10 Ohm, RX1kOhm
Detsibel: AC volt diapazonlarida -10 dB dan 56 dB gacha
Aniqllik: DC V/mA, AC V, Qarshilik to'liq shkala 5%
BAT testi: 1.5V va 9V batareyalar to'liq shkala 10%

MULTIMETRNING ASOSIY FUNKSIYALARI

MULTIMETRNING ASOSIY FUNKSIYALARI

  1. Himoya qoplamasi
  2. O'lchagich
  3. OHMS: Bu funksiya komponentning qarshiligini o'lchash uchun ishlatiladi.
  4. Nol sozlagichi: Multimetrning chap tomonida joylashgan bosh barmoq g'ildiragi sozlamasi. Nol sozlagichi qarshilik o'lchovlarini o'tkazishda o'lchagich ko'rsatkichini nolga tenglash uchun ishlatiladi.
  5. AC VOLTS: Bu funksiya AC (o'zgaruvchan tok) kuchlanishlarini o'lchash uchun ishlatiladi.
  6. BAT: Bu funksiya yuk ostida 1.5V va 9V batareyalarni tekshirish uchun ishlatiladi.
  7. Himoya qopqoqlari: Multimetr ishlatilmayotganda qopqoqlarni yopiq holda saqlang.
  8. Sinov o'tkazuvchilari
  9. OFF: Multimetr ishlatilmayotganda, funksiya diapazoni kalitini OFF (o'chirilgan) holatida saqlang.
  10. DC VOLTS: Bu funksiya DC (to'g'ri tok) kuchlanishlarini o'lchash uchun ishlatiladi.
  11. Funksiya diapazoni kaliti: O'lchagichning markazida joylashgan 16 pozitsiyali kalit. Ushbu kalit o'lchanadigan funksiya va diapazonni tanlash uchun ishlatiladi.
  12. DC milliamper: Bu funksiya DC tokini (to'g'ri tok) o'lchash uchun ishlatiladi.
  13. Mexanik sozlagich: O'lchagich shkalasining markazidan to'g'ri pastda joylashgan vint. Mexanik sozlagich o'lchagich ko'rsatkichini qora shkala chap tomonidagi nol belgisiga o'rnatish uchun ishlatiladi.

Quvvat manbai: Ohmmetr uchun bitta 1,5V, "AA" o'lchamli batareya.
O'lcham va vazn (himoya qoplamasi bilan): 88mm x 155 mm x 49 mm, 288 g.

XAVFSIZLIK CHORALARI

  1. Har bir ishlatishdan oldin multimetr, sinov o'tkazuvchilari va sinov ostidagi zanjirni shikastlanish uchun vizual tekshiring.
  2. Elektr zanjiri yoki elektron uskunadan sinov o'tkazuvchilarini ulash yoki olib tashlashdan oldin quvvatni o'chiring va barcha kondensatorlar va induktorlarni zaryadsizlantiring.
  3. O'lchovlarni o'tkazishda har doim elektr zanjiridan o'zingizni ajratib turing. Iloji bo'lsa, o'lchovlarni o'tkazish uchun bir qo'lingizdan foydalaning.
  4. Elektr o'lchovlarini o'tkazishda hech qachon yerga ulanmang. Rezina gilamda turing, quruq kiyim kiying, izolyatsiyalangan sinov zondlaridan foydalaning va elektr o'lchovlarini o'tkazishda barcha ochiq metall qismlaridan ehtiyot bo'ling.
  5. Elektr o'lchovlarini o'tkazishda hech qachon multimetrni ushlab turmang. Har qanday elektr o'lchovlarini o'tkazishdan oldin multimetrni toza izolyatsiyalangan yuzaga qo'ying.

FOYDALANISH BO'YICHA YO'RIQNOMA


Kuchlanish yoki tok o'lchovlarini o'tkazishda, sinov ostidagi zanjirga barcha quvvatni o'chirish va barcha kondensatorlar va induktorlarni zaryadsizlantirish odatini shakllantiring. Sinov o'tkazuvchilarini zanjirdagi kerakli nuqtalarga ulang va keyin ko'rsatkichlarni olish paytida quvvatni yoqing. Sinov o'tkazuvchilarini zanjirdan uzishdan oldin quvvatni o'chiring va barcha kondensatorlar va induktorlarni zaryadsizlantiring.

DASTLABKI SOZLASH
Har qanday o'lchovlarni o'tkazishdan oldin o'lchagich ko'rsatkichini qora shkala chap tomonidagi nol belgisiga sozlang. Avvalo, o'lchagich ko'rsatkichi qora shkala chap tomonidagi eng chekka uchida nolni ko'rsatayotganligini tekshiring. Agar u nolga teng bo'lmasa, o'lchagich harakatidagi mexanik sozlash vintini kichik tornavida yordamida o'lchagich ko'rsatkichi aniq nol belgisi ustida bo'lgunga qadar sekin CW (soat yo'nalishi bo'yicha) yoki CCW (soat yo'nalishiga teskari) aylantiring.

ICHKI BATARAYANI TEKSHIRISH

CP7849 dan foydalanishdan oldin 1,5V "AA" o'lchamli batareya o'rnatilishi kerak. (Batareyani almashtirishga qarang)
Batareya holatini tekshirish uchun funksiya diapazoni kalitini RX10 holatiga o'rnating va ikkita sinov o'tkazuvchisining uchlarini bir-biriga tekkizing. O'lchagichning chap tomonida joylashgan nol sozlagichining bosh barmoq g'ildiragini ko'rsatkich yashil OHMS shkalasida nolni ko'rsatgunga qadar aylantiring. Agar ko'rsatkichni nol belgisiga keltirib bo'lmasa, 1,5 voltli "AA" o'lchamli batareyani almashtiring. (Batareyani almashtirishga qarang)

FOYDALANISH BO'YICHA TAVSIYALAR

  1. Har qanday o'lchovni o'tkazishdan oldin diapazon kalitini to'g'ri holatga o'rnating.
  2. Hech qachon har bir holatda ko'rsatilgan miqdordan ko'proq kuchlanish yoki tok qo'llamang.
  3. O'lchanadigan kuchlanish yoki tok noma'lum bo'lsa, har doim har bir holatda eng yuqori diapazondan boshlang.
  4. Agar o'lchagich ko'rsatkichi shkala pastki yarmida bo'lsa va pastroq funksiya diapazoni kaliti pozitsiyasi diapazoniga tushsa, unda eng katta aniqlikka erishish uchun funksiya diapazoni kalitini pastroq diapazonga aylantiring.
  5. Agar multimetr funksiyalarining hech biri umuman ishlamasa, bosma plata ustidagi multimetr ichida joylashgan sigortani tekshiring. Agar sigorta yonib ketgan bo'lsa, uni almashtiring. (Sigortani almashtirishga qarang)
  6. Multimetrni kuchli tebranishga duchor bo'ladigan joyga qo'yishdan saqlaning. Uni haddan tashqari issiq yoki nam joylarda saqlamang!
  7. Zanjirda kuchlanish yoki tok mavjud bo'lganda qarshilikni tekshirmang.
  8. Kondensatorni o'lchashdan oldin zaryadsizlantiring.
  9. Multimetr ishlatilmayotganda, funksiya diapazoni kalitini "OFF" (o'chirilgan) holatida saqlang. Bu multimetrni tashishda ignaning minimal sakrashi uchun ignani barqarorlashtirib, o'lchagich harakati bo'ylab to'g'ridan-to'g'ri qisqa tutashuvni ta'minlaydi.
  10. Agar ma'lum bir diapazonda haddan tashqari kuchlanish yoki tok tasodifan qo'llanilsa, o'tkazuvchilarni zanjirdan imkon qadar tezroq uzing. Tegishli kirishni qo'llash orqali multimetrning ushbu diapazondagi ishlashini tekshiring. Agar multimetr to'g'ri ishlamasa, sigortani tekshiring; agar u yonib ketgan bo'lsa, uni almashtiring. (Sigortani almashtirishga qarang)

FOYDALANISH TARTIBI

DC KUCHLANISHNI O'LCHASH

  1. Barcha XAVFSIZLIK CHORALARIni o'qing.
  2. Funksiya diapazoni kalitini tegishli DC kuchlanish diapazoniga o'rnating. Agar kuchlanish noma'lum bo'lsa, eng yuqori diapazondan foydalaning.
  3. Agar tekshiriladigan zanjirning polariteti ma'lum bo'lsa, QORA zondni zanjirning (-) manfiy kuchlanish tomoniga va QIZIL zondni (+) musbat kuchlanish tomoniga ulang.
  4. Agar tekshiriladigan zanjirning polariteti ma'lum bo'lmasa, zondlarni zanjirning qarama-qarshi tomonlariga ulang va o'lchagich ko'rsatkichini kuzating. Agar o'lchagich ko'rsatkichi chapga og'sa, zondlarni teskari o'rnating. QIZIL zond endi (+) musbat kuchlanish tomoniga ulanadi.
  5. DC kuchlanish o'lchovlarini o'qish uchun qora shkaladan foydalaning.

DC TOKNI O'LCHASH

  1. Barcha XAVFSIZLIK CHORALARIni o'qing.
  2. Funksiya diapazoni kalitini tegishli DC mA diapazoniga o'rnating. Agar tok noma'lum bo'lsa, eng yuqori diapazondan foydalaning.
  3. Sinov o'tkazuvchilari yordamida multimetrni sinov ostidagi zanjir bilan ketma-ket ulang. Agar o'lchagich ko'rsatkichi chapga og'sa, sinov zondlarini teskari o'rnating.
  4. DC mA o'lchovlarini o'qish uchun qora shkaladan foydalaning.

AC KUCHLANISHNI O'LCHASH

  1. Barcha XAVFSIZLIK CHORALARIni o'qing.
  2. Funksiya diapazoni kalitini tegishli AC kuchlanish diapazoniga o'rnating. Agar kuchlanish noma'lum bo'lsa, eng yuqori diapazondan foydalaning.
  3. QIZIL va QORA sinov zondlarini AC kuchlanish manbaining qarama-qarshi tomonlariga ulang. (AC kuchlanishini o'lchashda sinov zondlarining polariteti muhim emas.)
  4. 10V AC kuchlanish o'lchovlari uchun qizil shkaladan foydalaning. 50V va 500V AC kuchlanish o'lchovlari uchun qora shkaladan foydalaning.

DETSIBEL

  1. Barcha XAVFSIZLIK CHORALARIni o'qing.
  2. O'lchamoqchi bo'lgan dB diapazoni uchun funksiya diapazoni kalitini tegishli AC kuchlanish diapazoniga o'rnating.
  3. 10 AC V funksiya diapazoni kalitining sozlamasi uchun dB ni to'g'ridan-to'g'ri pastki qizil shkaladan o'qing. Funksiya diapazoni kalitining boshqa AC V sozlamalari uchun o'lchagich yuzining pastki o'ng burchagidagi jadvalda ko'rsatilganidek, dB shkalasi ko'rsatkichiga tegishli dB sonini qo'shing.

QARSHILIKNI O'LCHASH

  1. Barcha XAVFSIZLIK CHORALARIni o'qing.
  2. Qarshilik o'lchovlarini o'tkazishdan oldin zanjirdagi barcha quvvatni o'chiring.
  3. Funksiya diapazoni kalitini tegishli OHM diapazoniga o'rnating. Agar qarshilik noma'lum bo'lsa, eng yuqori diapazondan foydalaning.
  4. Ikkita sinov o'tkazuvchisining uchlarini bir-biriga tekkizing. O'lchagichning chap tomonida joylashgan nol sozlagichining bosh barmoq g'ildiragini ko'rsatkich yashil OHMS shkalasida nolni ko'rsatgunga qadar aylantiring. Agar ko'rsatkichni nol belgisiga keltirib bo'lmasa, 1,5 voltli "AA" o'lchamli batareyani almashtiring. (Batareyani almashtirishga qarang)
  5. O'lchanadigan qarshilik bo'ylab sinov zondlarini ulang.
  6. Yashil OHMS shkalasida ko'rsatkichni oling va uni funksiya diapazoni kaliti bilan ko'rsatilgan ko'paytirish omiliga ko'paytiring. Ko'rsatkichni RX1K pozitsiyasi uchun 1K (1000) ga va RX10 kaliti pozitsiyasi uchun 10 ga ko'paytiring. RX10 pozitsiyasi uchun birliklar Ohmlar "" dir.
  7. Agar yashil OHMS shkalasining chap tomonidan o'lchagich ko'rsatkichining harakati kam yoki umuman bo'lmasa, o'lchagich ko'rsatkichining kattaroq og'ishiga erishish uchun funksiya diapazoni kalitini yuqoriroq diapazonga aylantiring. Ohmmetrdagi eng aniq ko'rsatkich shkala o'rtasi va Nol Ohmlar orasida bo'ladi.

BATARAYANI TEKSHIRISH

  1. Barcha XAVFSIZLIK CHORALARIni o'qing.
  2. Selektor kalitini tegishli BAT diapazoniga o'rnating.
  3. QIZIL sinov o'tkazuvchisini (+) musbat batareya terminaliga va QORA sinov o'tkazuvchisini (-) manfiy batareya terminaliga tekkizing va ushlab turing.
  4. Batareya holatini aniqlash uchun BAT shkalasini o'qing. Agar ko'rsatkich qizil "YOMON" zonasida bo'lsa, batareyani almashtirish kerak. Agar ko'rsatkich yashil "YAXSHI" zonasida bo'lsa, batareyaning ishlash muddati sezilarli darajada qolgan. Agar ko'rsatkich "?" zonasida bo'lsa, qolgan quvvat juda past bo'lgani uchun batareyani tez orada almashtirish kerak.

TEXNIK XIZMAT KO'RSATISH

UMUMIY

  1. Batareya, sigorta va multimetrni vizual tekshirishdan tashqari, hech qanday davriy texnik xizmat ko'rsatish talab etilmaydi.
  2. Asbobni toza va quruq holda saqlang. Tozalash uchun erituvchidan foydalanmang; nam matodan foydalaning.
  3. Faqatgina almashtiriladigan qismlar 1,5V "AA" o'lchamli batareya va tez ta'sir etuvchi 5mm X 20mm, 500mA, 250V sigortadir.

BATARAYANI ALMASHTIRISH

CP7849 dan foydalanishdan oldin 1,5V "AA" o'lchamli batareya o'rnatilishi kerak.

  1. Funksiya diapazoni kalitini OFF (o'chirilgan) holatiga aylantiring.
  2. Himoya qoplamasini olib tashlang.
  3. Multimetrning orqa tomonidan vintlarni olib tashlang va orqa qopqoqni ko'taring.
  4. Yangi 1,5V "AA" o'lchamli batareyani o'rnating. Polarit belgilarga e'tibor bering.
  5. Orqa qopqoqni ehtiyotkorlik bilan joyiga qo'ying va vintlarni torting. Vintlarni ortiqcha tortmang, chunki korpusdagi iplar yechilib ketishi mumkin.
  6. Himoya qoplamasini almashtiring.

SIGORTANI ALMASHTIRISH

Agar multimetr umuman ishlamasa, multimetr ichida joylashgan sigortani tekshiring. Agar sigorta yonib ketgan bo'lsa, barcha funksiyalar ishlashni to'xtatadi.

  1. Funksiya diapazoni kalitini OFF (o'chirilgan) holatiga aylantiring.
  2. Himoya qoplamasini olib tashlang.
  3. Multimetrning orqa tomonidan vintlarni olib tashlang va orqa qopqoqni ko'taring.
  4. Yonib ketgan sigortani yangi tez ta'sir etuvchi 5mm X 20mm, 500mA, 250V sigorta bilan almashtiring.
  5. Orqa qopqoqni ehtiyotkorlik bilan joyiga qo'ying va vintlarni torting. Vintlarni ortiqcha tortmang, chunki korpusdagi iplar yechilib ketishi mumkin.
  6. Himoya qoplamasini almashtiring.
