Manual do Multímetro Analógico Actron CP7849

DESCRIÇÃO GERAL

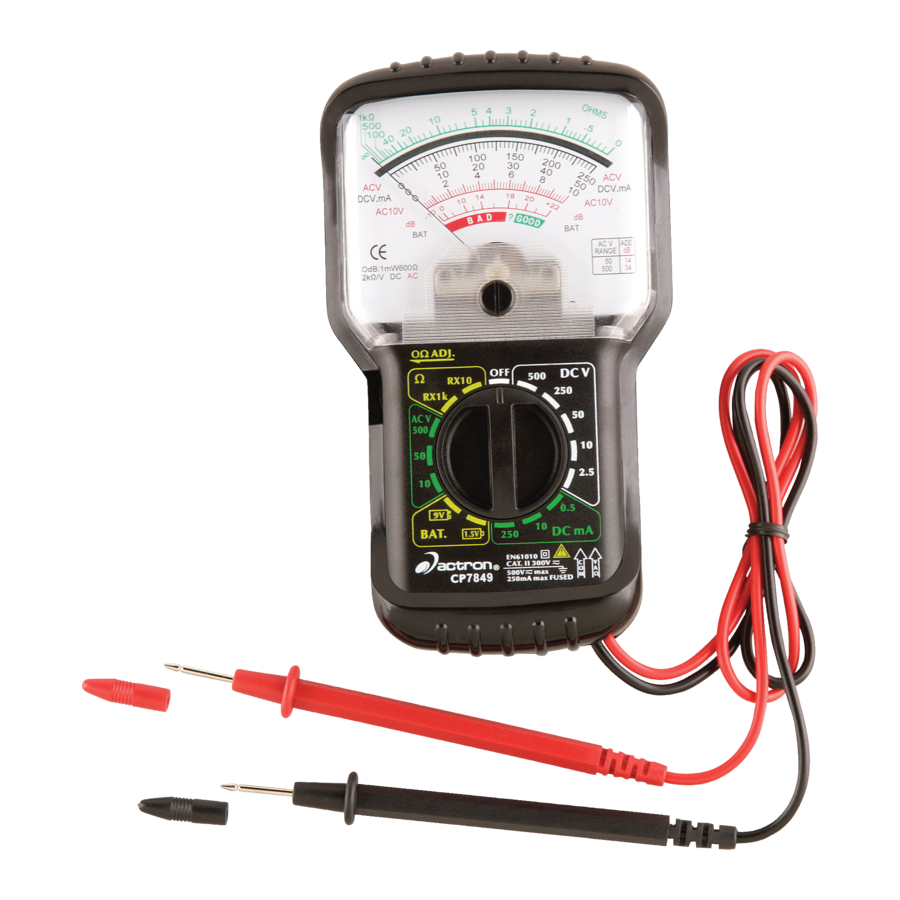

O Multímetro Analógico CP7849 é um instrumento robusto, preciso, fácil de operar e compacto. O movimento estável do medidor linear permite fazer medições precisas de tensões AC e DC, correntes DC na faixa de miliamperes, resistência e decibéis. O multímetro usa os componentes e técnicas de circuito mais modernos, projetados em uma caixa de alto impacto. Se o testador for mantido limpo e não for submetido a choques extremos ou vibração contínua, ele fornecerá muitos anos de serviço sem problemas.

ESPECIFICAÇÕES

ELÉTRICO

FUNÇÕES BÁSICAS DO MULTÍMETRO

1. Bota protetora
2. Medidor
3. OHMS: Esta função é usada para medir a resistência de um componente.
4. Ajustador de Zero: Um ajuste de roda localizado no lado esquerdo do multímetro. O ajustador de zero é usado para zerar o ponteiro do medidor ao fazer medições de resistência.
5. VOLTS AC: Esta função é usada para medir tensões AC (Corrente Alternada).
6. BAT: Esta função é usada para testar baterias de 1.5V e 9V sob carga.
7. Tampas Protetoras: Mantenha as tampas quando o multímetro não estiver em uso.
8. Cabos de teste
9. OFF (desligado): Quando o multímetro não estiver em uso, mantenha o interruptor de gama de funções na posição OFF (desligado).
10. VOLTS DC: Esta função é usada para medir tensões DC (Corrente Contínua).
11. Interruptor de gama de funções: Um interruptor de 16 posições localizado no centro do medidor. Este interruptor é usado para selecionar a função e a gama a serem medidas.
12. Miliamperes DC: Esta função é usada para medir a Corrente DC (Corrente Contínua).
13. Ajustador mecânico: Um parafuso localizado diretamente abaixo do centro da escala do medidor. O ajustador mecânico é usado para definir o ponteiro do medidor para a marca Zero no lado esquerdo da escala preta.

Fonte de alimentação: Uma bateria de célula "AA" de 1.5V para Ohmetro.
Tamanho e Peso (com bota protetora): 88mm x 155 mm x 49 mm, 288 g.

PRECAUÇÕES DE SEGURANÇA

1. Sempre inspecione visualmente o multímetro, os cabos de teste e o circuito sob teste quanto a danos antes de cada uso.
2. Desligue a energia e descarregue quaisquer capacitores e indutores antes de conectar ou remover os cabos de teste de um circuito elétrico ou equipamento eletrónico.
3. Mantenha-se sempre isolado de um circuito elétrico ao fazer medições. Quando possível, use uma mão para fazer medições.
4. Nunca se permita estar aterrado ao fazer medições elétricas. Fique em cima de um tapete de borracha, use roupas secas, use sondas de teste isoladas e tenha cuidado com todo o metal exposto ao fazer medições elétricas.
5. Nunca segure o multímetro ao fazer medições elétricas. Coloque o multímetro em uma superfície isolada limpa antes de fazer qualquer medição elétrica.

INSTRUÇÕES DE OPERAÇÃO

Ao fazer medições de tensão ou corrente, crie o hábito de desligar toda a energia do circuito sob teste e descarregar quaisquer capacitores e indutores. Conecte os cabos de teste nos pontos desejados no circuito e, em seguida, ligue a energia enquanto faz as leituras. Desligue a energia e descarregue quaisquer capacitores e indutores, antes de desconectar os cabos de teste do circuito.

AJUSTES PRELIMINARES
Ajuste o ponteiro do medidor para a marca Zero no lado esquerdo da escala preta antes de fazer qualquer medição. Primeiro, verifique se o ponteiro do medidor indica Zero na extremidade esquerda da escala preta. Se estiver fora do Zero, use uma pequena chave de fenda para girar o parafuso do ajustador mecânico no movimento do medidor lentamente CW (sentido horário) ou CCW (sentido anti-horário) até que o ponteiro do medidor esteja exatamente sobre a marca Zero.

VERIFICAÇÃO DA BATERIA INTERNA

Uma bateria de célula "AA" de 1.5V deve ser instalada antes de usar o CP7849. (Consulte Substituição da Bateria)
Para verificar a condição da bateria, coloque o interruptor de gama de funções na posição RX10 e toque as extremidades dos dois cabos de teste juntos. Gire a roda do Ajustador de Zero localizada no lado esquerdo do multímetro até que o ponteiro indique Zero na escala verde de OHMS. Se o ponteiro não puder ser trazido para a marca Zero, substitua a bateria de célula "AA" de 1.5 volts. (Consulte Substituição da Bateria)

SUGESTÕES DE OPERAÇÃO

1. Coloque o interruptor de gama na posição correta antes de fazer qualquer medição.
2. Nunca aplique mais tensão ou corrente do que a quantidade indicada em cada posição.
3. Quando a tensão ou corrente a ser medida não for conhecida, comece sempre com a gama mais alta em cada caso.
4. Se o ponteiro do medidor estiver na metade inferior da escala e cair dentro da gama de uma posição de interruptor de gama de função inferior, gire o interruptor de gama de função para a gama inferior para maior precisão.
5. Se nenhuma das funções do multímetro funcionar, verifique o fusível localizado dentro do multímetro na placa de circuito impresso. Se o fusível estiver queimado, substitua-o. (Consulte Substituição do Fusível)
6. Evite colocar o multímetro em um local onde haja vibração severa. Não o armazene em locais excessivamente quentes ou húmidos!
7. Não verifique a resistência quando houver tensão ou corrente presente no circuito.
8. Descarregue um capacitor antes de medi-lo.
9. Quando o multímetro não estiver em uso, mantenha o interruptor de gama de funções na posição "OFF (desligado)". Isso fornece um curto-circuito direto através do movimento do medidor, estabilizando a agulha para o mínimo de oscilação da agulha ao transportar o multímetro.
10. Se uma tensão ou corrente excessiva for aplicada acidentalmente em uma determinada gama, desconecte os cabos do circuito o mais rápido possível. Verifique a operação do multímetro nessa gama aplicando uma entrada apropriada. Se o multímetro não funcionar corretamente, verifique o fusível; se estiver queimado, substitua-o. (Consulte Substituição do Fusível)

PROCEDIMENTOS DE OPERAÇÃO

MEDIÇÃO DE TENSÃO DC

1. Leia todas as PRECAUÇÕES DE SEGURANÇA.
2. Coloque o interruptor de gama de funções na gama de tensão DC apropriada. Se a tensão for desconhecida, use a gama mais alta.
3. Se a polaridade do circuito a ser testado for conhecida, conecte a sonda PRETA ao lado de tensão negativo (-) do circuito e a sonda VERMELHA ao lado de tensão positivo (+).
4. Se a polaridade do circuito a ser testado não for conhecida, conecte as sondas aos lados opostos do circuito e observe o ponteiro do medidor. Se o ponteiro do medidor desviar para a esquerda, inverta as sondas. A sonda VERMELHA agora estará conectada ao lado de tensão positivo (+).
5. Use a escala preta para ler as medições de tensão DC.

MEDIÇÃO DE CORRENTE DC

1. Leia todas as PRECAUÇÕES DE SEGURANÇA.
2. Coloque o interruptor de gama de funções na gama de mA DC apropriada. Se a corrente for desconhecida, use a gama mais alta.
3. Usando os cabos de teste, conecte o multímetro em série com o circuito sob teste. Se o ponteiro do medidor desviar para a esquerda, inverta as sondas de teste.
4. Use a escala preta para ler as medições de mA DC.

MEDIÇÃO DE TENSÃO AC

1. Leia todas as PRECAUÇÕES DE SEGURANÇA.
2. Coloque o interruptor de gama de funções na gama de tensão AC apropriada. Se a tensão for desconhecida, use a gama mais alta.
3. Conecte as sondas de teste VERMELHA e PRETA aos lados opostos da fonte de tensão AC. (A polaridade das sondas de teste não é importante ao medir a tensão AC.)
4. Use a escala vermelha para medições de tensão AC de 10V. Use a escala preta para medições de tensão AC de 50V e 500V.

DECIBEL

1. Leia todas as PRECAUÇÕES DE SEGURANÇA.
2. Coloque o interruptor de gama de funções na gama de tensão AC apropriada para a gama de dB que deseja medir.
3. Para uma configuração de interruptor de gama de funções de 10 AC V, leia o dB diretamente da escala vermelha inferior. Para outras configurações de AC V do interruptor de gama de funções, adicione o número apropriado de dB à leitura da escala de dB, conforme indicado no gráfico no canto inferior direito da face do medidor.

MEDIÇÃO DE RESISTÊNCIA

1. Leia todas as PRECAUÇÕES DE SEGURANÇA.
2. Desligue toda a energia no circuito antes de fazer medições de resistência.
3. Coloque o interruptor de gama de funções na gama de OHM apropriada. Se a resistência for desconhecida, use a gama mais alta.
4. Toque as extremidades dos dois cabos de teste juntos. Gire a roda do Ajustador de Zero localizada no lado esquerdo do multímetro até que o ponteiro indique Zero na escala verde de OHMS. Se o ponteiro não puder ser trazido para a marca Zero, substitua a bateria de célula "AA" de 1.5 volts. (Consulte Substituição da Bateria)
5. Conecte as sondas de teste através da resistência a ser medida.
6. Faça uma leitura na escala verde de OHMS e multiplique-a pelo fator de multiplicação indicado pelo interruptor de gama de funções. Multiplique a leitura por 1K (1000) para a posição RX1K e, por 10 para a posição do interruptor RX10. As unidades para a posição RX10 são Ohms "".
7. Se houver pouco ou nenhum movimento do ponteiro do medidor do lado esquerdo da escala verde de OHMS, gire o interruptor de gama de funções para uma gama mais alta, a fim de obter uma maior deflexão do ponteiro do medidor. A leitura mais precisa em um ohmímetro varia entre o meio da escala e Zero Ohms.

VERIFICAÇÃO DA BATERIA

1. Leia todas as PRECAUÇÕES DE SEGURANÇA.
2. Coloque o interruptor seletor na gama BAT apropriada.
3. Toque e segure o cabo de teste VERMELHO no terminal positivo (+) da bateria e o cabo de teste PRETO no terminal negativo (-) da bateria.
4. Leia a escala BAT para determinar a condição da bateria. Se a leitura estiver na zona vermelha "BAD (mau)", a bateria deve ser substituída. Se a leitura estiver na zona verde "GOOD (bom)", a bateria tem uma vida útil considerável restante. Se a leitura estiver na zona "?", a bateria deve ser substituída em breve porque a energia restante é muito baixa.

MANUTENÇÃO

GERAL

1. Nenhuma manutenção periódica é necessária além da substituição da bateria, do fusível e da inspeção visual do multímetro.
2. Mantenha o instrumento limpo e seco. Não use solvente para limpeza; use um pano húmido.
3. As únicas peças substituíveis em campo são a bateria de célula "AA" de 1.5V e o fusível de ação rápida de 5mm X 20mm, 500mA, 250V.

SUBSTITUIÇÃO DA BATERIA

Uma bateria de célula "AA" de 1.5V deve ser instalada antes de usar o CP7849.

1. Gire o interruptor de gama de funções para a posição OFF (desligado).
2. Remova a bota protetora.
3. Remova os parafusos da parte traseira do multímetro e levante a tampa traseira.
4. Instale uma nova bateria de célula "AA" de 1.5V. Observe as marcas de polaridade.
5. Substitua cuidadosamente a tampa traseira e aperte os parafusos. Tenha cuidado para não apertar demais os parafusos, porque as roscas na caixa podem ficar danificadas.
6. Substitua a bota protetora.

SUBSTITUIÇÃO DO FUSÍVEL

Se o multímetro não funcionar, verifique o fusível localizado dentro do multímetro. Se o fusível estiver queimado, todas as funções param de funcionar.

1. Gire o interruptor de gama de funções para a posição OFF (desligado).
2. Remova a bota protetora.
3. Remova os parafusos da parte traseira do multímetro e levante a tampa traseira.
4. Substitua o fusível queimado por um novo fusível de ação rápida de 5mm X 20mm, 500mA, 250V.
5. Substitua cuidadosamente a tampa traseira e aperte os parafusos. Tenha cuidado para não apertar demais os parafusos, porque as roscas na caixa podem ficar danificadas.
6. Substitua a bota protetora.
