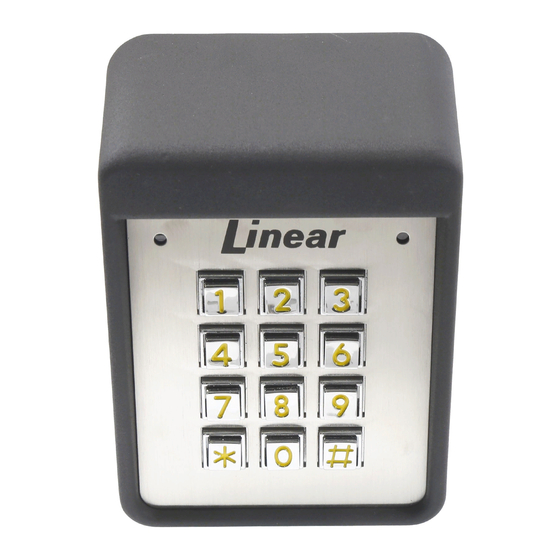

Manual del Teclado de Acceso Lineal AK-11

INTRODUCCIÓN

El AK-11 de Linear es un sistema de entrada digital sin llave diseñado para aplicaciones de control de acceso. El teclado está alojado en una robusta carcasa de aluminio fundido que se puede montar en un pedestal o atornillar directamente a una pared. Las teclas de fundición a presión tienen gráficos amarillos brillantes y fáciles de leer.
Se pueden programar hasta 480 códigos de entrada, de 1 a 6 dígitos de longitud. Pueden activar cualquiera de las salidas de relé, o ambas. El relé #1 tiene una capacidad de 5 amperios. El relé #2 tiene una capacidad de 1 amperio.
Dos indicadores LED muestran el estado del sistema de entrada. El LED izquierdo se ilumina en rojo para indicar la alimentación, luego se vuelve verde cuando se concede el acceso. El LED derecho se ilumina en amarillo cuando el teclado está en condición de "bloqueo" (por demasiadas entradas de código incorrectas). La luz de cortesía del teclado puede estar siempre apagada, siempre encendida o programarse para que se ilumine de 1 a 4 minutos después de cualquier pulsación de tecla (el valor predeterminado es de 2 minutos). Un zumbador interno emite un pitido cuando se presiona cada tecla.
La entrada DOOR SENSE/INHIBIT (sensor de puerta/inhibición) se puede utilizar de dos maneras. Si se programa para "sensor de puerta" (door sense), un interruptor en la puerta detecta entradas forzadas o situaciones de puerta entreabierta. Si se programa para "inhibir" (inhibit), la entrada se puede conectar a un interruptor de "servicio" o a un temporizador automático que desactive el relé #1 cuando sea necesario.
La entrada REQUEST-TO-ENTER (solicitud de entrada) se puede conectar a un botón pulsador o a un interruptor de llave de acceso contra incendios para proporcionar entrada sin código para el personal autorizado. La función "anti-passback" (anti-retorno) evita el uso del mismo código dos veces antes de que transcurra el tiempo programado. La salida ALARM SHUNT (derivación de alarma) se activa cuando se concede el acceso. Esta salida se puede conectar para derivar los contactos de alarma en la puerta/portón de acceso para evitar la activación de una alarma cuando se produce un acceso autorizado.
Dos salidas de estado sólido, capaces de conmutar 100 mA a común, son programables para señalar entrada forzada, puerta entreabierta, bloqueo, derivación del circuito de alarma, solicitud de entrada y condiciones de teclado activo.
El AK-11 se alimenta con una fuente de 12-24 voltios CA o CC. La alimentación se puede obtener del dispositivo de acceso o de una fuente de alimentación separada. La memoria EEPROM conserva todos los códigos de entrada y la programación, incluso sin alimentación.

ESPECIFICACIONES

MECÁNICA
Dimensiones de la carcasa: 4.00" Ancho x 5.50" Alto x 3.00" Profundidad

ELÉCTRICA
Voltaje: 12-24 voltios CA o CC
Corriente: 10 mA típica, 150 mA máxima
Salidas: Relé #1
Forma "C" 5 amperios @ 24 voltios máximo
Relé #2
Forma "C" 1 amperio @ 24 voltios máximo
Salidas de estado sólido (Salidas #3 y #4)
Corto a común 100 mA
@ 24 VCC máximo

AMBIENTAL
Temperatura: -22°F a 149°F (-30°C a 65°C)
Humedad: 5% a 95% sin condensación

CARACTERÍSTICAS

• TECLADO PROGRAMABLE
• CAPACIDAD DE 480 CÓDIGOS DE ENTRADA
• LONGITUD DEL CÓDIGO DE ENTRADA DE 1-6 DÍGITOS
• 4 SALIDAS INDEPENDIENTES (TEMPORIZADAS/CONMUTADAS)
• 4 TEMPORIZADORES INDEPENDIENTES
• CADA CÓDIGO DE ENTRADA SE PUEDE PROGRAMAR PARA ACTIVAR UNO O AMBOS RELÉS
• LOS CONTACTOS DEL RELÉ SON DE FORMA "C" (N.A. y N.C.)
• LAS SALIDAS DE ESTADO SÓLIDO SON DE COLECTOR ABIERTO (CONMUTACIÓN A COMÚN)
• DOS INDICADORES LED
• LÁMPARA DE CORTESÍA
• ZUMBADOR PIEZOELÉCTRICO
• ANTI-RETORNO TEMPORIZADO (ÚLTIMAS 3 ENTRADAS VÁLIDAS)
• BLOQUEO DEL TECLADO SENSACIÓN TÁCTIL DE LAS TECLAS
• ENTRADA DE SENSOR DE PUERTA (DOOR SENSE)
• ENTRADA DE INHIBICIÓN (INHIBIT)
• ENTRADA DE SOLICITUD DE ENTRADA (REQUEST-TO-ENTER)

UBICACIÓN DE LOS COMPONENTES

Figura 1. Ubicación de los Componentes

DIAGRAMA DE CABLEADO

CABLEADO TÍPICO DE INSTALACIÓN DE PORTÓN

CABLEADO TÍPICO DE INSTALACIÓN DE PUERTA

Figura 2. Diagrama de Cableado

INSTALACIÓN

Para evitar daños a la unidad por descargas estáticas, conecte el terminal EARTH GROUND (tierra) a un buen punto de conexión a tierra. El tamaño de cable sugerido es de 18 AWG para la conexión a tierra y la alimentación (se pueden utilizar hasta 500 pies de cable de 18 AWG para la alimentación, utilice un cable más grande para tramos más largos). Utilice 22 AWG o más (dependiendo de la carga) para todas las demás conexiones.

Si la unidad se alimenta con CA, y un lado del secundario del transformador de alimentación está conectado a tierra, conecte el lado conectado a tierra al terminal de alimentación "-" de la unidad.

Seleccione una ubicación para el teclado. Para las instalaciones de control de acceso a puertas, monte el teclado cerca de la puerta controlada. Para las instalaciones de control de portones, monte el teclado con una vista clara del portón, pero lo suficientemente lejos del portón para que el usuario no pueda tocar el portón desde el teclado.

PARA EVITAR LESIONES GRAVES O LA MUERTE, ASEGÚRESE DE QUE LA UNIDAD ESTÉ LO SUFICIENTEMENTE LEJOS DEL PORTÓN PARA QUE EL USUARIO NO PUEDA TOCAR EL PORTÓN MIENTRAS OPERA EL TECLADO. SIN EMBARGO, EL PORTÓN DEBE SER COMPLETAMENTE VISIBLE DESDE EL TECLADO.

Montaje en Pedestal

El teclado AK-11 se puede montar en un pedestal estándar.

• Utilice cuatro pernos de seguridad y tuercas de bloqueo para asegurar la placa posterior del teclado al pedestal (ver Figura 3).

  Figura 3. Placa Posterior del Teclado de Montaje en Pedestal

Montaje en Pared

El teclado AK-11 se puede montar directamente en una pared o superficie plana.

• Utilice los sujetadores apropiados para asegurar la placa posterior del teclado a la superficie de montaje.
• Cuando monte el teclado en una pared de concreto, utilice anclajes de cuña de concreto o anclajes tipo molly (ver Figura 4).

  Figura 4. Placa Posterior del Teclado de Montaje en Pared

Control de Portón

• Pase cuatro cables entre el portón y el teclado (dos para alimentación, dos para control).
• Conecte los terminales de salida de alimentación auxiliar o de radio del operador del portón a los terminales de entrada POWER (alimentación) del teclado (observe la polaridad del cableado).
• Conecte los terminales OPEN (abrir) del operador del portón a los terminales COMMON (común) y N.O. (normalmente abierto) del relé #1 del teclado.
  NOTA: Para detalles específicos del cableado del operador, consulte el diagrama de cableado del operador del portón.
• Si se va a utilizar un botón pulsador de solicitud de entrada (request-to-enter) o un interruptor de llave de acceso contra incendios, pase dos cables desde el teclado hasta el interruptor normalmente abierto. Conecte los cables al interruptor normalmente abierto y a los terminales REQUEST-TO-ENTER (solicitud de entrada) y COMMON (común) del teclado.
• Si se va a utilizar un interruptor o temporizador de inhibición, pase dos cables desde el teclado hasta el interruptor de inhibición o el relé del temporizador. Conecte los terminales del interruptor/temporizador de inhibición a los terminales INHIBIT (inhibir) y COMMON (común) del teclado.
  NOTA: Si se va a utilizar la entrada INHIBIT (inhibir), debe programarse para seleccionar ese tipo de entrada. Consulte la sección Opciones de Programación de este manual.

  Figura 5. Instalación de Portón

Control de Puerta

• Instale un pestillo eléctrico de bajo voltaje para desbloquear la puerta.
• Elija una ubicación para la fuente de alimentación o el transformador.
• Pase dos cables entre la fuente de alimentación y el teclado. Conecte los terminales de salida de la fuente de alimentación a los terminales de entrada POWER (alimentación) del teclado (observe la polaridad del cableado).
• Pase dos cables entre el pestillo de la puerta y el teclado. Conecte uno de los cables del pestillo de la puerta al terminal N.O. (normalmente abierto) del relé #1 del teclado. Conecte el otro cable del pestillo de la puerta al terminal POWER + (alimentación +) del teclado. Conecte un cable entre el terminal POWER - (alimentación -) del teclado y el terminal COMMON (común) del relé #1.
• Si se va a utilizar un botón pulsador de solicitud de entrada (request-to-enter) o un interruptor de llave de acceso contra incendios, pase dos cables desde el teclado hasta el interruptor normalmente abierto. Conecte los cables al interruptor normalmente abierto y a los terminales REQUEST-TO-ENTER (solicitud de entrada) y COMMON (común) del teclado.
• Para utilizar la función de sensor de puerta (door sense) para detectar entradas forzadas o condiciones de puerta entreabierta, instale un interruptor de puerta normalmente cerrado en la puerta y pase dos cables desde el interruptor hasta el teclado. Conecte el interruptor de la puerta a los terminales DOOR SENSE (sensor de puerta) y COMMON (común) del teclado.
• Si se va a utilizar un interruptor o temporizador de inhibición, pase dos cables desde el interruptor o temporizador hasta el teclado. Conecte los terminales del interruptor/temporizador de inhibición a los terminales INHIBIT (inhibir) y COMMON (común) del teclado.
  NOTA: Se puede utilizar el sensor de puerta (door sense) o la inhibición (inhibit). Ambas funciones no se pueden utilizar al mismo tiempo.

  Figura 6. Instalación de Puerta

VALORES PREDETERMINADOS DE FÁBRICA

CÓDIGO MAESTRO DE PROGRAMACIÓN		123456
LONGITUD DEL CÓDIGO DE ENTRADA		4 DÍGITOS
SALIDA DE SOLICITUD DE ENTRADA (REQUEST-TO-ENTER)		RELÉ #1
SALIDA DE DERIVACIÓN DE ALARMA (ALARM SHUNT)		DESACTIVADA
SALIDA DE ENTRADA FORZADA		SALIDA #3
SALIDA DE PUERTA ENTREABIERTA		SALIDA #4
TIEMPO DE ACTIVACIÓN DEL RELÉ #1		2 SEGUNDOS
TIEMPO DE ACTIVACIÓN DEL RELÉ #2		2 SEGUNDOS
TIEMPO DE ACTIVACIÓN DE LA SALIDA DE ESTADO SÓLIDO #3		2 SEGUNDOS
TIEMPO DE ACTIVACIÓN DE LA SALIDA DE ESTADO SÓLIDO #4		2 SEGUNDOS
ENTRADA DE SENSOR DE PUERTA/INHIBICIÓN (DOOR SENSE/INHIBIT)		SENSOR DE PUERTA (DOOR SENSE)
SALIDA DE BLOQUEO DEL TECLADO		DESACTIVADA
SALIDA DE TECLADO ACTIVO		DESACTIVADA
TIEMPO DE ACTIVACIÓN DE LA LUZ INFERIOR (DOWNLIGHT)		2 MINUTOS
EL ZUMBADOR SUENA CUANDO SE PRESIONA UNA TECLA		SÍ
EL ZUMBADOR SUENA DURANTE EL RELÉ #1		NO
EL ZUMBADOR SUENA DURANTE EL RELÉ #2		NO
EL ZUMBADOR SUENA DURANTE LA SALIDA #3		NO
EL ZUMBADOR SUENA DURANTE LA SALIDA #4		NO
CONTEO DE BLOQUEO DEL TECLADO		3 INTENTOS ANTES DEL BLOQUEO
TIEMPO DE ANTI-RETORNO (ANTI-PASSBACK)		SIN ANTI-RETORNO

PROGRAMACIÓN BÁSICA

Cuando el AK-11 está en modo de programación, ambos LEDs se apagarán hasta que comience la programación. Después de ingresar un número de opción de programación, el LED amarillo parpadeará. Esto indica que el AK-11 está listo para aceptar los nuevos datos de programación. Una vez que se completa la nueva entrada de datos, el LED verde se encenderá mientras se almacenan los datos. El LED rojo se encenderá si se ingresan datos de programación incorrectos, y el comando tendrá que volver a ingresarse por completo.

Entrando al Modo de Programación

El Código Maestro de Programación de 6 dígitos (predeterminado = 123456) se utiliza para entrar al Modo de Programación.
Presione: # 9 # Código Maestro
Código Maestro = el Código Maestro de Programación actual de 6 dígitos

Saliendo del Modo de Programación

^Presione: * * #
El LED rojo se encenderá cuando se salga del Modo de Programación.

NOTA: El AK-11 saldrá automáticamente del Modo de Programación después de dos minutos de inactividad.

Reingresando un Comando Después de un Error

Si el LED rojo se enciende, indicando una entrada incorrecta, o se presiona una tecla incorrecta durante la programación, para borrar el teclado y volver a ingresar el comando:
Presione: * 9 #

Estableciendo la Longitud del Código de Entrada

Predeterminado: 4 dígitos
Presione: 0 3 # Longitud #
Longitud = 1 - 6 para la longitud del código de entrada

NOTA: Si la Longitud del Código de Entrada va a ser cambiada del valor predeterminado de fábrica de cuatro dígitos, haga este cambio primero, antes de programar cualquier código de entrada.

Añadiendo un Nuevo Código de Entrada

Presione: 0 1 # Código # Código # Acción #
Código = El nuevo código de entrada: 1-999999, dependiendo de la longitud del código
Acción = El código de entrada de salida del relé se activará de la siguiente manera:
1 = Relé #1, apertura temporizada
2 = Relé #2, apertura temporizada
3 = Ambos Relés, apertura temporizada
10 = Relé #1, conmutado
20 = Relé #2, conmutado
30 = Ambos Relés, conmutados
12 = Relé #1 conmutado; Relé #2, apertura temporizada
21 = Relé #1, apertura temporizada; Relé #2 conmutado
El LED amarillo parpadeará rápidamente mientras el AK-11 busca en su memoria espacio disponible y entradas duplicadas. El LED verde se encenderá cuando se almacene el nuevo código.
Si el nuevo código de entrada elegido ya está siendo utilizado para otro código de entrada, el LED rojo se encenderá. Se necesita ingresar un nuevo código único.

NOTA: Los ceros iniciales (ceros antes del número de código, es decir, 0001) no necesitan ser ingresados al programar un nuevo código de entrada. El AK-11 agregará internamente cualquier cero para completar todos los dígitos determinados por la configuración de longitud del código de entrada. Los ceros iniciales tendrán que ser ingresados por el usuario al ingresar su código para obtener acceso.

Borrando un Código de Entrada Único

Presione: 0 2 # Código # Código #
Código = El código de entrada a eliminar.
El LED amarillo parpadeará rápidamente mientras el AK-11 busca en su memoria el código a borrar. El LED verde se encenderá cuando se borre el código.

Borrando Todos los Códigos de Entrada

Realizar este comando eliminará todos los códigos de entrada de la memoria.

Presione: 9 7 # 0 0 0 0 0 0 # 0 0 0 0 0 0 #

NOTA: El LED verde se encenderá mientras se borra la memoria. Esto puede tomar hasta 15 segundos.

Cambiando el Código Maestro de Programación de 6 Dígitos

Presione: 9 8 # Código Maestro # Código Maestro #
Código Maestro = El nuevo Código Maestro de Programación de 6 dígitos

OPCIONES DE PROGRAMACIÓN

Seleccionar Sensor de Puerta o Entrada de Inhibición

Predeterminado: Sensor de Puerta
La entrada en el bloque de terminales J4, terminal #3 puede programarse para SENSOR DE PUERTA o INHIBIR.
Presione: 1 0 # Entrada#
Entrada = 1 para Inhibir, = 0 para Sensor de Puerta
Cuando se programa para SENSOR DE PUERTA, si ocurre una condición de apertura en la entrada antes de que se conceda el acceso (con un código de entrada o con la entrada de solicitud de entrada), se producirá una salida de ENTRADA FORZADA. Si una condición de apertura permanece 60 segundos después de una activación de relé para el acceso, se producirá una salida de PUERTA ENTREABIERTA.
Cuando se programa para INHIBIR, una condición cerrada en la entrada evitará que el relé #1 se active cuando se solicite el acceso (con un código de entrada). Este modo se utiliza normalmente con un temporizador externo para desactivar el dispositivo de acceso en ciertos momentos.

Seleccionar Salida de Entrada Forzada

Predeterminado: Salida #3
Establece qué salida se activa si la entrada del Sensor de Puerta se abre antes de que se conceda el acceso. Esta salida no está temporizada.
Presione: 1 1 # Salida #
Salida = Salida a Activar (0-4)
1 = Relé #1
2 = Relé #2
3 = Salida #3
4 = Salida #4
0 = Sin Salida

Seleccionar Salida de Puerta Entreabierta

Predeterminado: Salida #4
Establece qué salida se activa si la entrada del Sensor de Puerta permanece abierta después de que se conceda el acceso. Esta salida no está temporizada.
Presione: 1 2 # Salida #
Salida = Salida a Activar (0-4)
1 = Relé #1
2 = Relé #2
3 = Salida #3
4 = Salida #4
0 = Sin Salida

Seleccionar Salida de Bloqueo del Teclado

Predeterminado: Sin Salida
Establece qué salida se activa cuando el teclado está "bloqueado" después de demasiados intentos incorrectos de código de entrada. El tiempo de bloqueo es de 60 segundos.
Presione: 1 3 # Salida #
Salida = Salida a Activar (0-4)
1 = Relé #1
2 = Relé #2
3 = Salida #3
4 = Salida #4
0 = Sin Salida

Seleccionar Salida Activa del Teclado

Predeterminado: Sin Salida
Establece qué salida se activa cuando se presiona cualquier tecla. Esta salida está temporizada.
Presione: 1 4 # Salida #
Salida = Salida a Activar (0-4)
1 = Relé #1
2 = Relé #2
3 = Salida #3
4 = Salida #4
0 = Sin Salida

Seleccionar Salida de Desvío de Alarma

Predeterminado: Sin Salida
Establece qué salida se activa durante el tiempo que se concede el acceso. (Utilice esta salida para desviar los contactos de alarma conectados a la puerta de acceso). Esta salida puede ser temporizada o enclavada.
Presione: 1 5 # Salida #
Salida = Salida a Activar (0-4)
1 = Relé #1
2 = Relé #2
3 = Salida #3,
4 = Salida #4
0 = Sin Salida

Seleccionar Salida de Solicitud de Entrada

Predeterminado: Relé #1
Establece qué salida se activa cuando la entrada de Solicitud de Entrada se conecta a tierra. Esta salida permanece activada al menos durante el tiempo especificado por los tiempos de encendido para los relés o salidas. Si la entrada de Solicitud de Entrada continúa conectada a tierra más allá del tiempo especificado por los tiempos de encendido para los relés o salidas, la salida permanecerá activada mientras la entrada de Solicitud de Entrada permanezca conectada a tierra.
Presione: 1 6 # Salida #
Salida = Salida a Activar (0-4)
1 = Relé #1
2 = Relé #2
3 = Salida #3
4 = Salida #4
0 = Sin Salida

Tiempo de Encendido del Relé #1

Predeterminado: 2 Segundos
Establece la duración de tiempo que el Relé #1 se activa cuando se dispara.
Presione: 2 1 # Segundos #
Segundos = Tiempo de salida en segundos (0-60)

Tiempo de Encendido del Relé #2

Predeterminado: 2 Segundos
Establece la duración de tiempo que el Relé #2 se activa cuando se dispara.
Presione: 2 2 # Segundos #
Segundos = Tiempo de salida en segundos (0-60)

Tiempo de Encendido de la Salida de Estado Sólido #3

Predeterminado: 2 Segundos
Establece la duración de tiempo que la Salida #3 se activa cuando se dispara.
Presione: 2 3 # Segundos #
Segundos = Tiempo de salida en segundos (0-60)
99 = Modo de alternancia

Tiempo de Encendido de la Salida de Estado Sólido #4

Predeterminado: 2 Segundos
Establece la duración de tiempo que la Salida #4 se activa cuando se dispara.
Presione: 2 4 # Segundos #
Segundos = Tiempo de salida en segundos (0-60)
99 = Modo de alternancia

Establecer Tiempo de Encendido de la Luz Descendente

Predeterminado: 2 Minutos
Establece la duración de tiempo que la luz descendente permanece encendida después de presionar una tecla.
Presione: 2 5 # Duración #
0 = Siempre apagado
1 = 1 minuto
2 = 2 minutos
3 = 3 minutos
4 = 4 minutos
99 = Siempre encendido

Sonidos de Pitido al Presionar las Teclas

Predeterminado: Sí
Selecciona si el teclado emite un pitido cada vez que se presiona una tecla.
Presione: 4 0 # Sonido #
Sonido = 1 para Sí = 0 para No

Sonidos de Pitido Durante el Relé #1

Predeterminado: No
Selecciona si el teclado emite un pitido durante la activación del Relé #1.
Presione: 4 1 # Sonido #
Sonido = 1 para Sí = 0 para No

Sonidos de Pitido Durante el Relé #2

Predeterminado: No
Selecciona si el teclado emite un pitido durante la activación del Relé #2.
Presione: 4 2 # Sonido #
Sonido = 1 para Sí = 0 para No

Sonidos de Pitido Durante la Salida #3

Predeterminado: No
Selecciona si el teclado emite un pitido durante la activación de la Salida #3.
Presione: 4 3 # Sonido #
Sonido = 1 para Sí = 0 para No

Sonidos de Pitido Durante la Salida #4

Predeterminado: No
Selecciona si el teclado emite un pitido durante la activación de la Salida #4.
Presione: 4 4 # Sonido #
Sonido = 1 para Sí = 0 para No

Conteo de Bloqueo del Teclado

Predeterminado: 3 Intentos
Establece el número de intentos incorrectos de código de entrada permitidos antes de que el teclado se "bloquee".
Presione: 5 0 # Intentos #
Intentos = Número de intentos antes del bloqueo (2-7)

Tiempo de Anti-passback

Predeterminado: Sin Anti-passback
Establece la duración de tiempo que un código de entrada no funcionará después de ser utilizado.
Presione: 5 1 # Minutos #
Minutos = Tiempo en Minutos (1-4)
0 = Sin Anti-passback

Restablecimiento Maestro

Realizar un restablecimiento maestro borrará toda la memoria del AK-11 y devolverá todas las opciones programables a los valores predeterminados de fábrica. TODOS LOS CÓDIGOS DE ENTRADA SERÁN BORRADOS.

PASO 1 Desconecte la alimentación del teclado.
PASO 2 Mantenga presionadas las teclas * y #.
PASO 3 Aplique alimentación al teclado, continúe manteniendo presionadas las teclas hasta que el LED rojo comience a parpadear.
PASO 4 Suelte las teclas. Los LED rojo y amarillo permanecerán encendidos hasta que el proceso se complete, luego el LED amarillo se apagará.

Restableciendo el Código Maestro

PASO 1 Abra la carcasa del AK-11.
PASO 2 Localice el puente JP2. Este puente se utiliza para restablecer el código maestro.
PASO 3 Con la alimentación aplicada al teclado, retire el puente JP2. El teclado comenzará a emitir un pitido, indicando que el código ha sido restablecido.
PASO 4 Reemplace el puente JP2.
EL CÓDIGO DE PROGRAMACIÓN MAESTRO AHORA ES 123456.

Salidas de Estado Sólido

Las dos salidas de estado sólido (Salida #3 y Salida #4) se pueden programar para que se activen durante varias condiciones. Estas salidas se pueden utilizar para activar indicadores o sirenas. Consulte la Figura 7 para ver ejemplos de cableado utilizando las salidas de estado sólido.

Figura 7. Utilizando las Salidas de Estado Sólido

Nivel de Sonido del Zumbador

El zumbador del teclado se puede configurar en nivel bajo o alto.

• Si el zumbador del teclado es demasiado alto para la ubicación del teclado, retire el puente JP1 (consulte la Figura 8).

  Figura 8. Retirando el Puente del Zumbador

Bloqueo del Teclado

Una vez que la instalación esté completa. Bloquee el teclado con la cerradura (consulte la Figura 9).

Figura 9. Bloqueando la Carcasa del Teclado

FUNCIONAMIENTO DEL AK-11

• Los usuarios del AK-11 tienen hasta 40 segundos para ingresar su código de entrada.
• Se permiten hasta ocho segundos entre cada pulsación de tecla.
• Se deben ingresar todos los dígitos del código de entrada. Ejemplo: Si el código es 0042, el usuario debe ingresar "0 0 4 2".
• Si se presiona la tecla incorrecta, presionar la tecla * restablecerá el teclado. Luego, se puede volver a ingresar el código correcto.
• Después de ingresar un código correcto, el LED rojo se volverá verde y el relé programado se activará durante el tiempo programado.
• Si la cantidad de códigos incorrectos ingresados excede el conteo de bloqueo del teclado, el LED amarillo se encenderá, indicando que el teclado está bloqueado. El bloqueo permanecerá durante un minuto.
• Después de que se haya ingresado un código válido, no se podrá utilizar hasta que expire el tiempo de anti-passback.

  Figura 10. Operando el AK-11

(760) 438-7000
USA & Canada (800) 421-1587 & (800) 392-0123
Toll Free FAX (800) 468-1340
www.linearcorp.com

Referencias

• Nice | Nortek Control | Security, Control, Access

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Teclado de Acceso Lineal AK-11

Idiomas disponibles
